Himbeerdone schrieb:

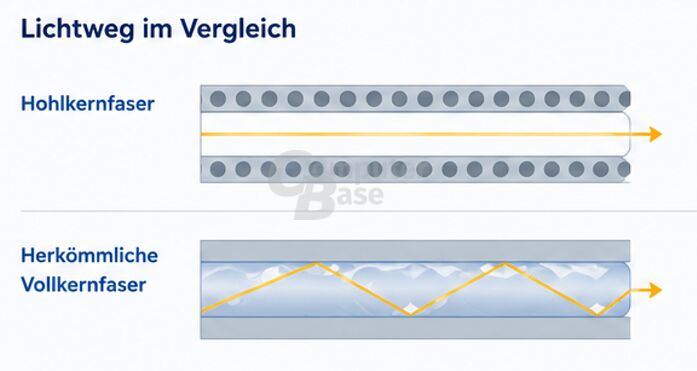

Das Bild mit der Hohlkernfaser hat mich ziemlich irritiert, da ja das Licht auch hier (über Kurven) geleitet werden muss. Demzufolge müsste der Pfeil genauso aussehen wie beim Vollkernmaterial, eben immer an der Wandung reflektierend. Der Unterschied ist, dass das Licht weniger durch Einschlüsse etc. im Vollkernmaterial zusätzlich abgebremst wird.
Anhang anzeigen 1750581
Quelle:
https://www.holightoptic.com/de/Was-ist-Hohlkernfaser-HCF/
Die Hohlkernglasfasern, die du hier beschreibst, werden eigentlich nicht eingesetzt. Da sind die Verluste viel zu hoch. So etwas kann man für Experimente mit nichtlinearer Optik in Gasen und so verwenden. Für die Datenübertragung funktioniert das nicht.
Auch an
@PhiE (gar kein Problem wegen der Darstellung, man ist ja kein Experte für alles

)

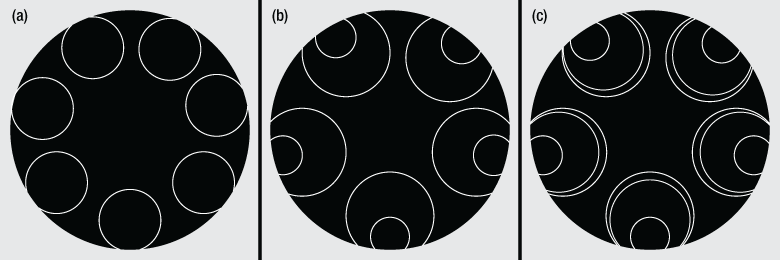

Die Fasern, die für Datenübertragung infrage kommen und aktuell die Rekorde was geringe Verluste angeht aufstellen, sind mikrostrukturierte Hohlkernglasfasern. Die haben, wie ich oben schon geschrieben habe, entweder einen Ring an Kapillaren (die kleinen Röhrchen), wie im Bild links, 2 ineinander verschachtelte Sätze an Kapillaren ("nested Kapillaren", ineinander verschachtelte Kapillaren, Nested Antiresonant Nodeless Fibers "NANF"), oder eben 3 Sätze an Kapillaren ("double nested" Kapillaren, "DNANF). Das Licht propagiert dann in dem Hohlraum in der Mitte zwischen den Kapillaren, nicht in den Kapillaren. Die Kapillaren kann man sich ganz vereinfacht wie kleine Spiegel vorstellen, die dafür sorgen, dass das Licht im hohlen Kern geführt wird. Wenn man mehrere dieser Kapillaren ineinandere steckt, hat man, ganz vereinfacht, mehrere Barrieren und noch weniger Licht geht nach draußen --> noch geringere Führungsverluste.
(Das Bild habe ich jetzt einfach mal von
Thorlabs genommen, gibt aber auch haufenweise Publikationen dazu, das ist international ein riesiges Forschungsgebiet)

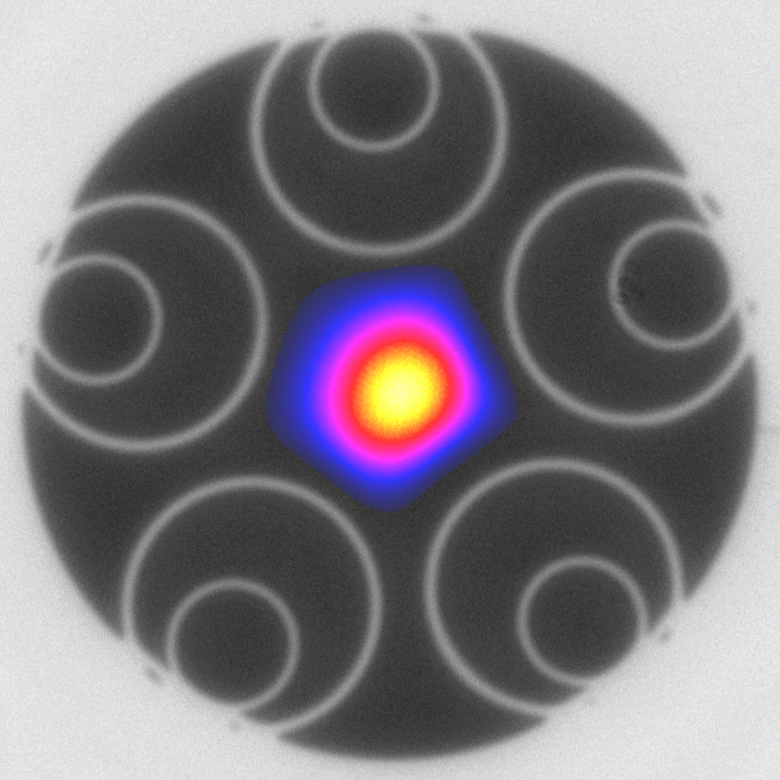

Auf derselben Seite hat es auch noch ein Bild mit der Verteilung des Lichts:
@PhiE : Das Bild der Vollmaterialfaser ist schon prinzipiell okay. Das wäre aber für eine Multimode-Faser korrekt. Bei einer Singlemodefaser sollte das Licht auch eher gerade durchgehen, spielt aber an der Stelle keine große Rolle.
Zum Vergleichen der beiden Fasertypen wäre eine Draufsicht auf den Querschnitt vmtl. aber hilfreicher.
Im Fall der Vollmaterialfaser hat man einen Fasermantel aus reinem Quarzglas und in der Mitte einen Bereich mit Quarzglas in das noch andere Materialien (meist Germanium) eingearbeitet ist um dort den Brechungsindex zu erhöhen. Man kann an sich auch andersrum gehen und den Kern aus reinem Glas machen und in das Glas drumrum Stoffe einarbeiten, dass der Brechungsindex außenrum geringer wird. Wichtig ist nur, dass der Brechungsindex im Kern, wo das Licht geführt wird, höher ist, als im Mantel.
Bei Hohlkernglasfasern hat man wie oben gezeigt eine Mikrostruktur, die dafür da ist, dass das Licht im Kern drin bleibt. Da wird nicht mit einem Unterschied im Brechungsindex gearbeitet.
In beiden Fällen kommen dann noch Schutzschichten aus Kunststoff um die Fasern rum, damit sie mechanisch mehr aushalten.
Daher könnte man die Unterschiede der Fasern im Querschnitt besser zeigen.

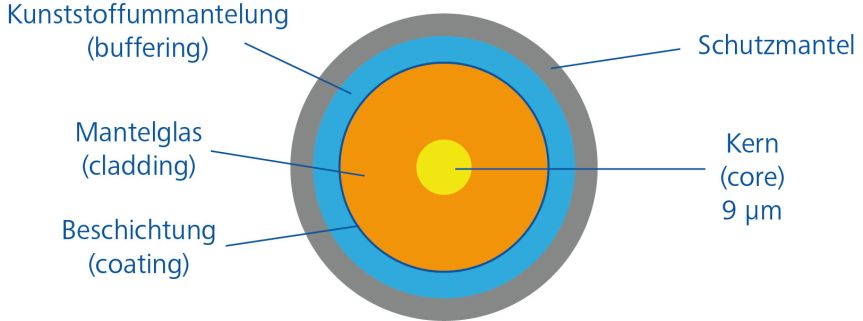

Also ein Vergleich von den Bildern von oben und irgendwas wie dem
Schema hier:
Ich habe gerade nicht viel Zeit, aber könnte dir auch eine Grafik basteln. Vmtl. kann das ChatGPT aber inzwischen auch.
