IBM ThinkCentre M52 Rettung

[e-Maxx]

Guten Tag liebes Forum,

Boardname: ThinkCentre rev 3.3
Symptom: garkein VGA Signal

Folgendes bereits versucht/immer noch auffällig:
-ordentlich gesäubert, alle Lüfter, Poren und Rippen waren zu.
-einige bräunliche Hitzespuren an Kabeln und Innengehäuse zu sehen, schien Hitzeprobleme gehabt zu haben...
-einige Kondensatoren (ca. 5 Stk) sehen oben etwas aufgebläht aus, lässt sich auch mit dem Finger ertasten
-neue Wärmeleitpaste, da war leider nichts mehr drauf...
-cmos Reset, Batterie hat noch ca 2-2,2V Spannung
-bis auf CPU+Kühler alle Komponenten vom MB getrennt: Board peept einmal das Muster 1-3-3-1 (x-xxx-xxx-x)
-RAM Riegel angebracht: Board beept einmal das Muster 2 (xx)
-VGA Anschluss am IO Board ist etwas nach oben verbogen, hat aber noch gemessenen Kontakt zum MB.
-zusätzluche VGA Karte am PCI Anschluss des Board eingesteckt: das Netzteil leuchtete hinten zwar wie immer an der Kontrollleuchte, das MB ließ sich aber garnicht mehr anschalten (keine Reaktion beim Anmachen)
Nach rausziehen der VGA Karte ist alles wieder wie vorher

Was kann ich noch unternehmen, um das Board/das VGA Bild noch zu retten?

Bin dankbar für jeden Rat...

Gruß



[IBISXI]

einige Kondensatoren (ca. 5 Stk) sehen oben etwas aufgebläht aus

Das sollte nicht sein.

Falls Du Löten kannst, hier mal ansetzen.

Wie bist Du zu dem System gekommen?
Wann ist es zuletzt gelaufen?



[redjack1000]

Mach mal bitte ein Foto von betroffenen Elektronikbauteilen

Cu
redjack



[e-Maxx]

Genau, stelle nachher mal Fotos rein.
Gelötet habe ich schon mal, müsste nur wissen, wie die Bauteile genau heißen und wi ich die am besten bestelle - vll sind die Bauteile ja einfach so teuer, dass es sich nicht lohnt...
Kann man die Kondensatoren denn einzeln prüfen?
Wenn ja, wo setzt man dann mit dem Messgerät an?
Gruß

Ergänzung (16. Mai 2022)

Habe ich von einem Bekannten defekt bekommen hat sich irgendwie so ergeben...



[e-Maxx]

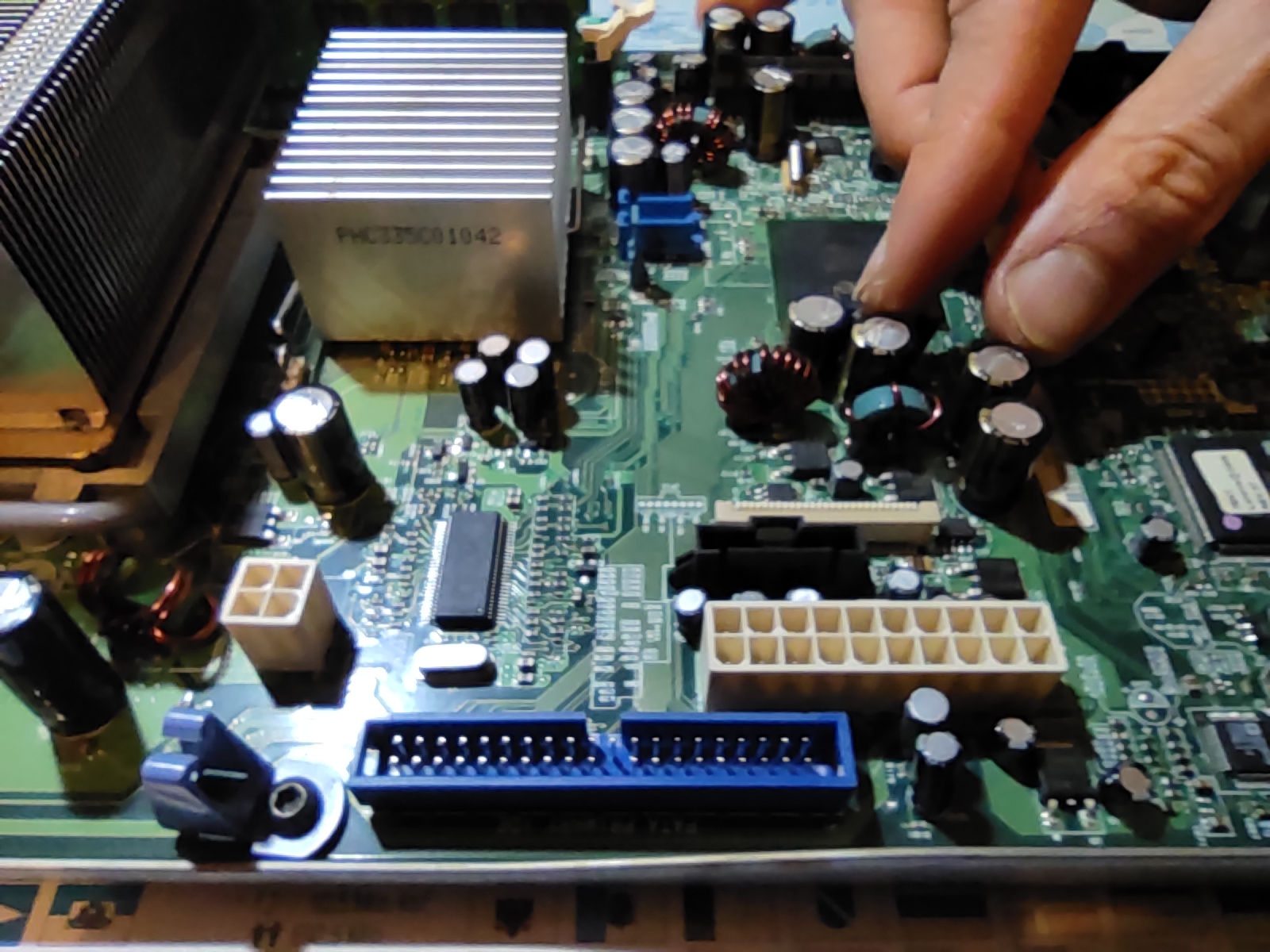

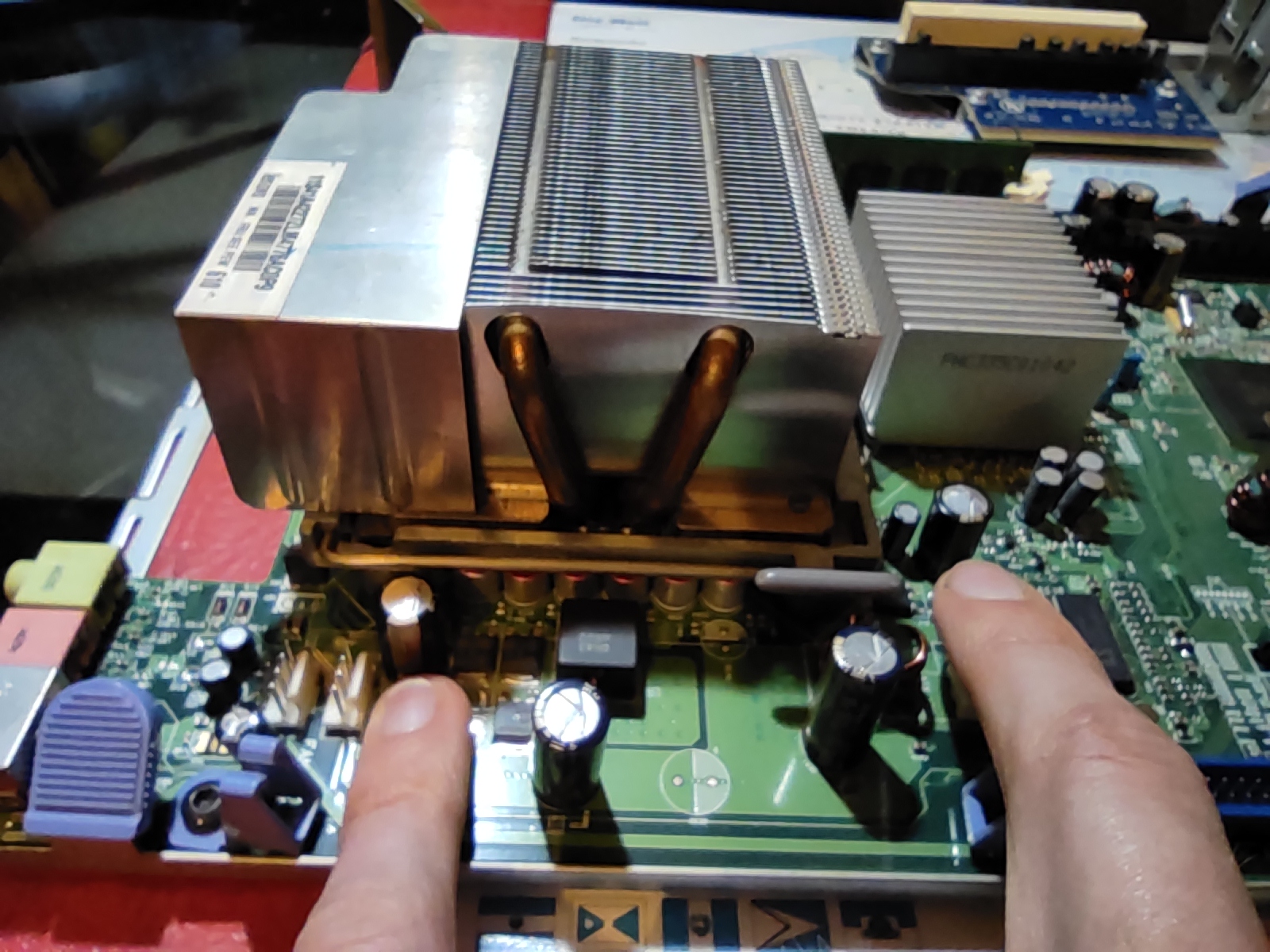

Es handelt sich um die zwei linken im Bereich CPU Kühler, die zwei mitte re., wo der Zeigefinger und der Daumen hinzeigt und im selben Bild im Hintergrund, auf dem der kleine Finger hinzeigt je etwa im Bereich Grafikchip(?) mit den zwei Spulen und im Hintergrund zwischen RAM- und den PCI Steckplätzen.
Alle 5 geblähten sind gleich in Größe und Kapazitäten: 16v 1000uF 105*C
Sollte ich ähnliche aus anderen nicht gebrauchten Platinen finden, wie hoch sollten die jeweiligen Toleranzwerte sein?
Wo kriegt man die Teile sonst neu?
Gruß



[redjack1000]

Leider sind die Bilder unscharf.

Cu
redjack



[e-Maxx]

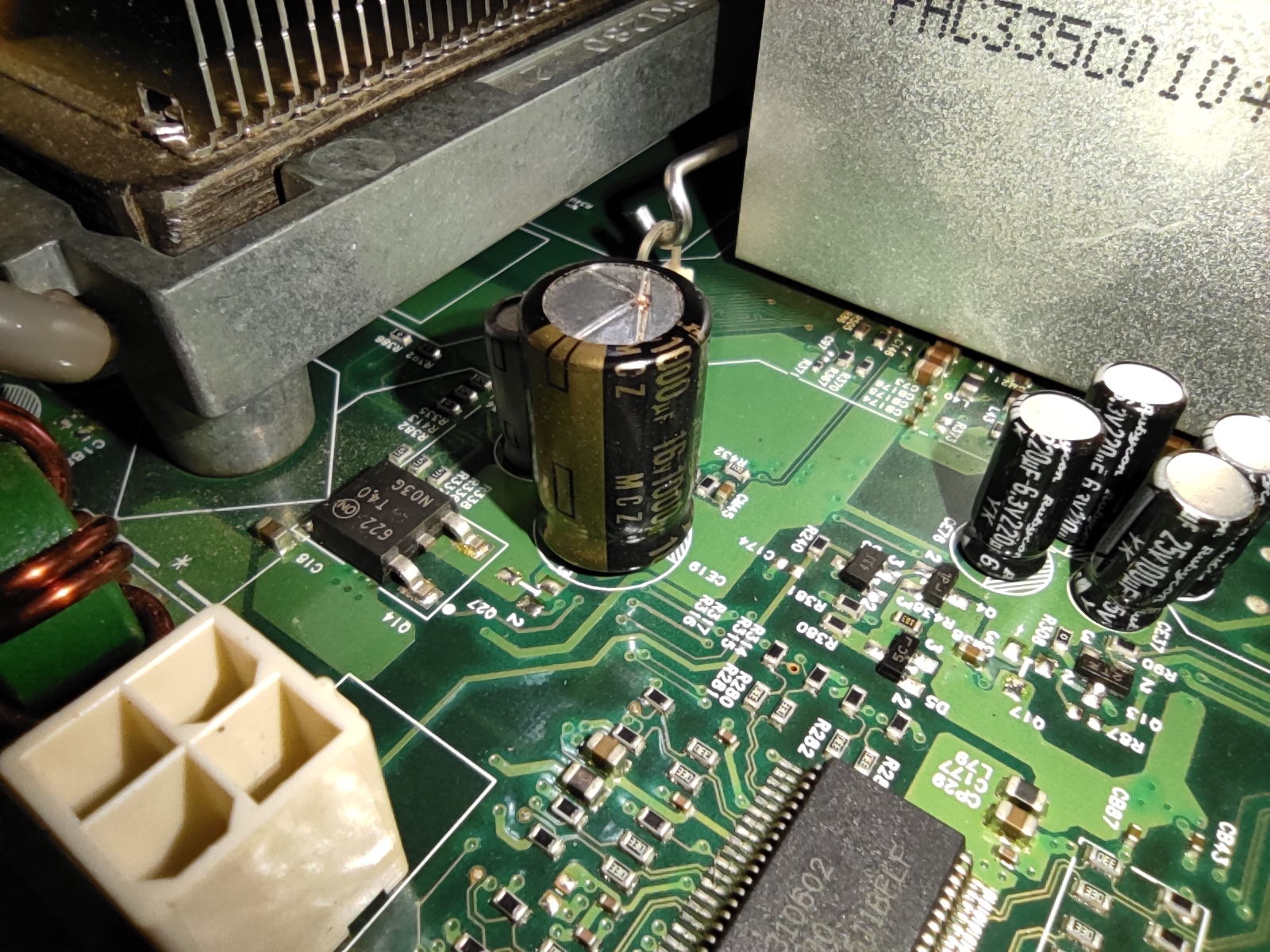

Sollen es Bilder in Nahaufnahme von den Elkos sein, oder was wollt ihr genau sehen?

Habe jetzt sogar 5 Elkos aus alten Schrottgeräten gefunden, welche nicht aufgebläht sind und die die gleichen Werte haben
Allerdings vier davon minimal schmaler und alle unterschiedliche Hersteller.
Sollte doch kein Problem darstellen, oder sollte ich wirklich 5 gleiche neue Elkos kaufen?
Gruß



[IBISXI]

Der Hersteller ist egal, eigentlich zählt nur der Wert und die maximal verträgliche Spannung.

Die Bauform sollte auch passen, sonst wird es schwierig mit einlöten.

Gerade gebrauchte Dinger sind nicht so einfach einzulöten, da meist noch Lot an den Füßen klebt.



[e-Maxx]

Hallo,
Habe nun andere Elkos aus anderen Geräten eingelötet und...ER LÄUFT!!!
Vielen Dank für die Hilfe mit den Elkos!
