Neues ITX Build meinungen

[mxmb]

@basti1824:
Das mit den Kabel könnte klappen, die meisten PCB's sind nicht viel höher als Referenz.

Das größere Problem ist, dass aktuell alle Custom-Design der RX5700 mehr als 2 Slots belegen.
Vielleicht kriegt man eine 2,5 Slot in das Gehäuse eingebaut, vielleicht auch nicht.

einer müsste zur Flex greifen, um eine 2,7 Slot GraKa einzubauen.
https://www.computerbase.de/forum/t...se-mit-16-und-19-litern.1823569/post-22436122



[basti1824]

danke, so jetzt aber

https://geizhals.de/?cat=WL-1277910


Ich habe bis jetzt noch keine Custom`s gesehen, keine im Handel...



[mxmb]

		XFX RX 5700 XT THICC2	Sapphire RX 5700 XT Pulse	Asus RX 5700 XT Strix OC	AMD RX 5700 XT Referenzdesign
Karte	PCB-Design	XFX	Sapphire	Asus	AMD
	Länge, Breite	29,5 cm, 13,0 cm	25,5 cm, 13,5 cm	30,5 cm, 13,0 cm	27,5 cm, 11,0 cm
	Stromversorgung	1 × 6 Pin 1 × 8 Pin	1 × 6 Pin 1 × 8 Pin	2 × 8 Pin	1 × 6 Pin 1 × 8 Pin
Kühler	Design	XFX, 2,5 Slots	Dual-X, 2,5 Slots	Strix, 2,7 Slots	Referenz, 2,0 Slots
	Kühlkörper	Kupferkern 4 Heatpipes	Kupferkern 5 Heatpipes	Alu-Kern 6 Heatpipes	Vapor-Chamber Alu-Kern/Radiator
	Lüfter	2 × 95 mm (axial)	2 × 95 mm (axial)	3 × 85 mm (axial)	1 × 75 mm (radial)
	Lüfter abgeschaltet (2D)	Ja	Ja	Ja	Nein
	Anlaufdrehzahl	900 Umdrehungen	300 Umdrehungen	900 Umdrehungen	Immer an
Takt (Stromsparmodus)	GPU-Basis	?	1.670 (6) MHz	1.770 (6) MHz	1.605 (6) MHz
	GPU-Durchschnitt	?	1.815 MHz	1.905 MHz	1.755 MHz
	GPU-Maximum	?	1.925 MHz	2.010 MHz	1.906 MHz
	Speicher	7.000 (100) MHz
Speichergröße		8.192 MB GDDR6
Leistungsaufnahme	GPU-Power	185 Watt	200 Watt 185 Watt (Alternativ-BIOS)	225 Watt 215 Watt (Quiet-BIOS)	185 Watt

Ergänzung (13. August 2019)

Die 3 bei Computer Base getestete sind schon Mal über 2 Slot



[basti1824]

Wenn ich das richtig verstehe stört nicht der komplette Steg sondern nur eine kleine ecke ? Also damit die ganze leiste ab "muss" wäre für mich vollkommen inakzeptabel... Mit der scheibe (hat er die beigelegte bearbeitet?) könnte man noch schöne Sachen machen und cooles Muster als Lüftungslöcher Fräsen. Die Idee ist schon ganz gut...

Edit
du hast bei deiner Mittelwand über dem Netzteil einen schlitz rein gemacht für die Kabel, auch nicht schlecht...

Edit

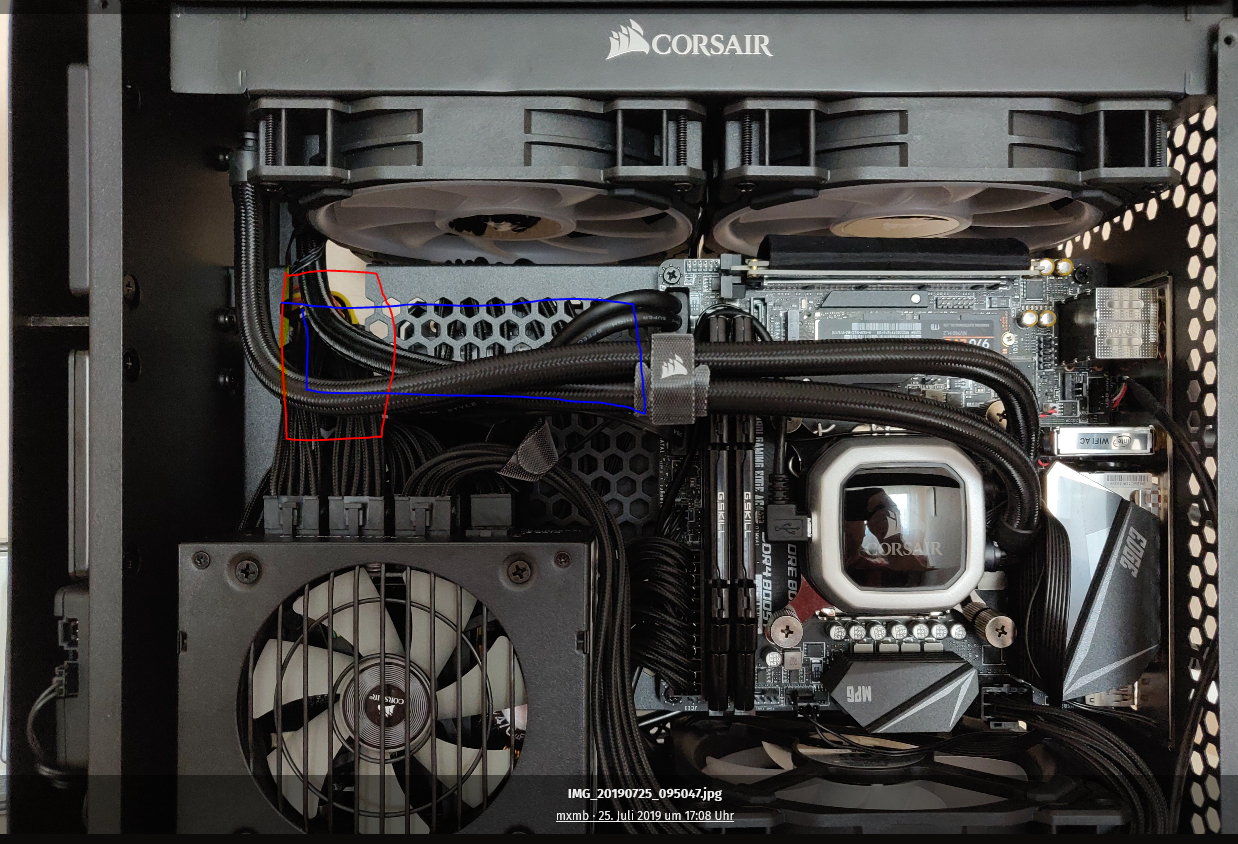

Der schlitz ist nicht schlecht (Rot) ich würde es vllt so machen (Blau). Ich weis aber noch nicht in wie fern das sinn macht wegen den AIO Schläuche, vermutlich Humbug ?
Ich hoffe damit ich das Bild mal verwenden daft ?



[mxmb]

du hast bei deiner Mittelwand über dem Netzteil einen schlitz rein gemacht für die Kabel, auch nicht schlecht...

Na eigentlich eher wegen der Schläuche der AIO. Kabel sind nicht das Problem gewesen.
Versuche aber bei Raijintek ein Ersatzteil mit Stege zu bestellen.

ich habe hier im Forum Raijintek mal wegen unterscheiden den Versionen gefragt.
Hier die Antwort: "Der Restbestand der alten sollte eigentlich weg sein, so dass es nur noch die neuen gibt ".

Also theoretisch sollen alle mit einer Stege sein.

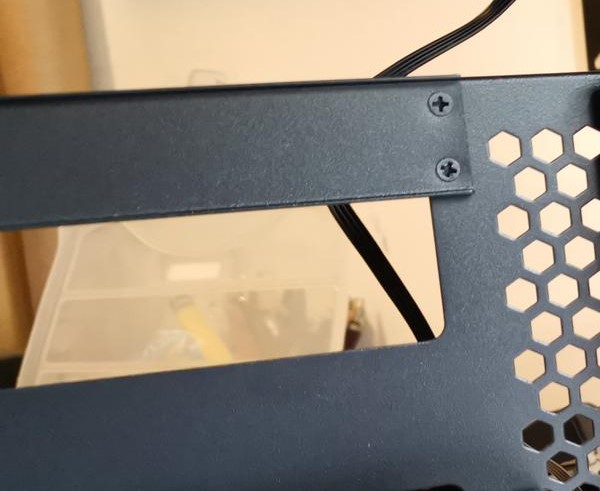

Edit: Aktuelle Version out of the Box



[basti1824]

Das wäre natürlich super. Leider habe ich heute eine Mail von Caseking bekommen wo der Status vom Versand auf in Bearbeitung geändert worden ist, dass ist natürlich Ärgerlich ^^ Da bin ich ja mal gespannt ob das Gehäuse wirklich mit dem Steg kommt


Kannst du den Test mal bitte verlinken von den Custom RX5700XT



[mxmb]

Kannst du den Test mal bitte verlinken von den Custom RX5700XT

Die erste Seite von CB
https://www.computerbase.de/artikel/grafikkarten/xfx-radeon-rx-5700-xt-thicc2-test.68728/

Ergänzung (13. August 2019)

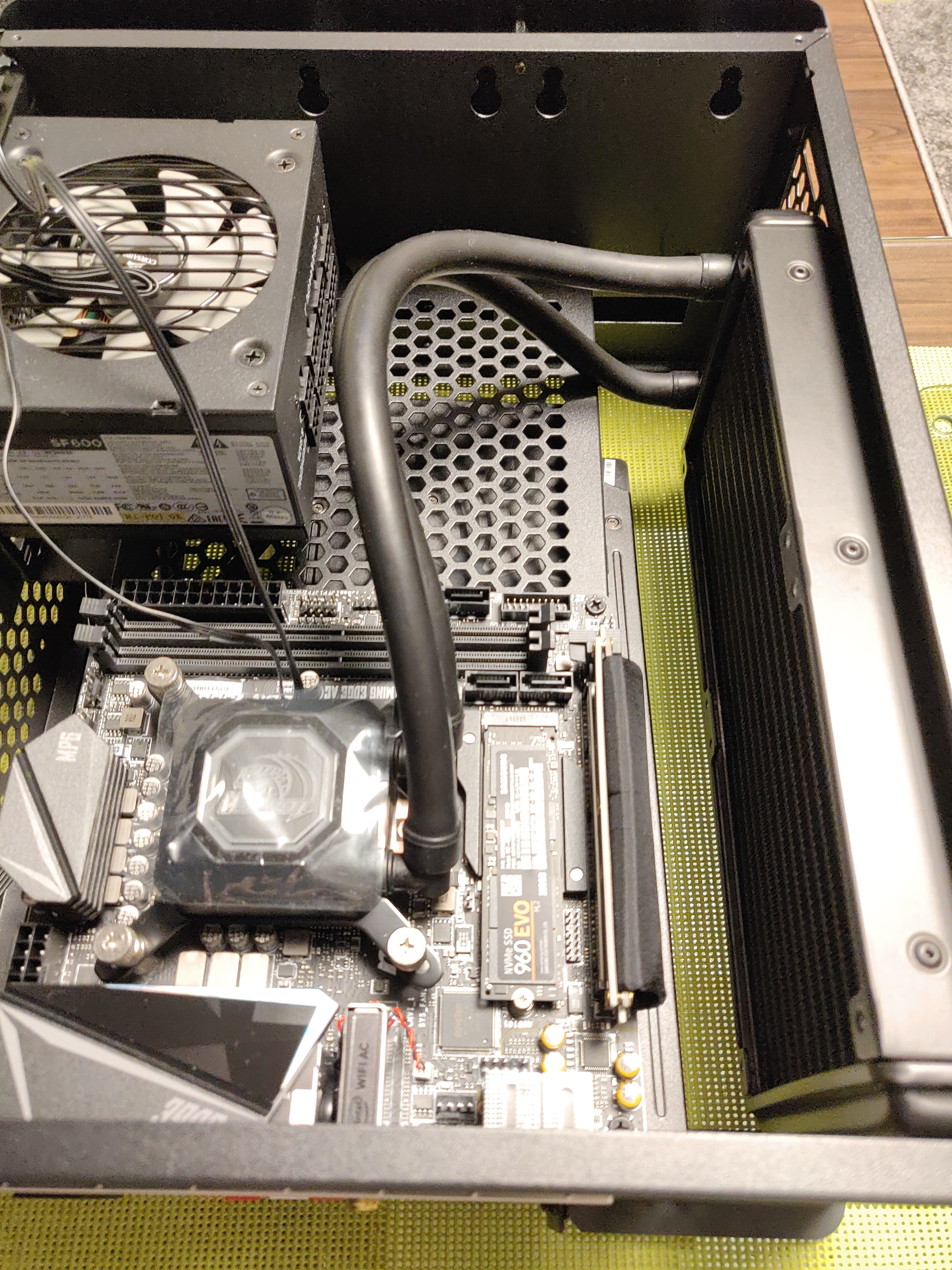

so sah es mit meiner ersten AIO aus. Es war eine 240e
die Stege braucht man eig. nur wegen der Schläuche.

bei der 280er ging gar nix mehr.

Ergänzung (13. August 2019)

Mit der scheibe (hat er die beigelegte bearbeitet?) könnte man noch schöne Sachen machen und cooles Muster als Lüftungslöcher Fräsen. Die Idee ist schon ganz gut...

Meinst du diese Scheibe(n)? https://www.computerbase.de/forum/t...se-mit-16-und-19-litern.1823569/post-22428436
Ne, ist Plexiglas.
Habe ich erstellt (Stolz ) und für alle freigegeben.



[basti1824]

Danke für den link, bin einfach zu selten hier...

Oh oh oh, dass mit der RX5700XT könnte sich vermutlich doch bald erledigt haben ^^
Die Preisgestaltung ist auch nicht in meinem sinne Das geht ja in Richtung 2070S
https://geizhals.de/?cat=gra16_512&xf=9809_16+8218+-+RX+5700+XT

Das hast du toll gemacht, scheinst ein guter zu sein



[mxmb]

Die Preise werden wohl erst in 1-2 Monaten einpendeln.

Ich habe ja geschrieben mit welcher Software ich es erstellt habe und wo bestellt.

Wenn du sowas noch nie gemacht hast, deine Grafikkarte hast,
mach einfach eine Skizze mit Maßen wie du es haben möchtest.
Dann kann ich es an einem verregnetem Wochenende erstellen. Hobby macht ja Spaß.



[basti1824]

Eine frage hätte ich noch, grade durch zufall gesehen...

Warum und vorallem was ist an dem ohne EVO anders und warum ist es kleiner ?

https://geizhals.de/?cmp=1888073&cmp=1888118


OK hat sich erledigt

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[mxmb]

@basti1824: Hi,
hast du mittlerweile deine Hardware bekommen?



[basti1824]

Hi, ja paar teile sind schon angekommen. Die AIO, Lüfter & GPU fehlen aber noch.
Gehäuse ist auch die Version mit dem Steg gekommen
Schade ist damit diese abstandshalter von den Glasseiten, nicht kombinierbar mit den abstandshalter vom Gehaüse/Mainboard sind, könnte mann ganz easy den Luftspalt erweitern ^^

Ich Liebäugle mit diesem Design als luftschlitze in der Plexiglasplatte... Diese originalen Seitenteile sind aus Glas oder, da wird Fräsen ja so gut wie unmöglich ^^
Da werde ich mir vermutlich später was feines anfertigen, so oder so ähnlich

GPU würde mich diese hier interessieren: https://geizhals.de/gigabyte-radeon...g-gv-r57xtgaming-oc-8gd-a2115901.html?hloc=de


Könnte man das als Abstandshalter für die Scheiben nehmen ?
https://www.ebay.de/itm/PCB-Abstand...hash=item4201d7bfb0:m:mWYD2zPDaOWPWKB2c8I0XZA



[mxmb]

Seitenteile sind aus Glas. Es geht bestimmt, kenne aber keinen der das machen könnte.

ich habe eher überlegt, wie ich den Luftspalt gegen 0 reduziere. Meine Plexiglas Scheiben haben genug Luftschlitze.

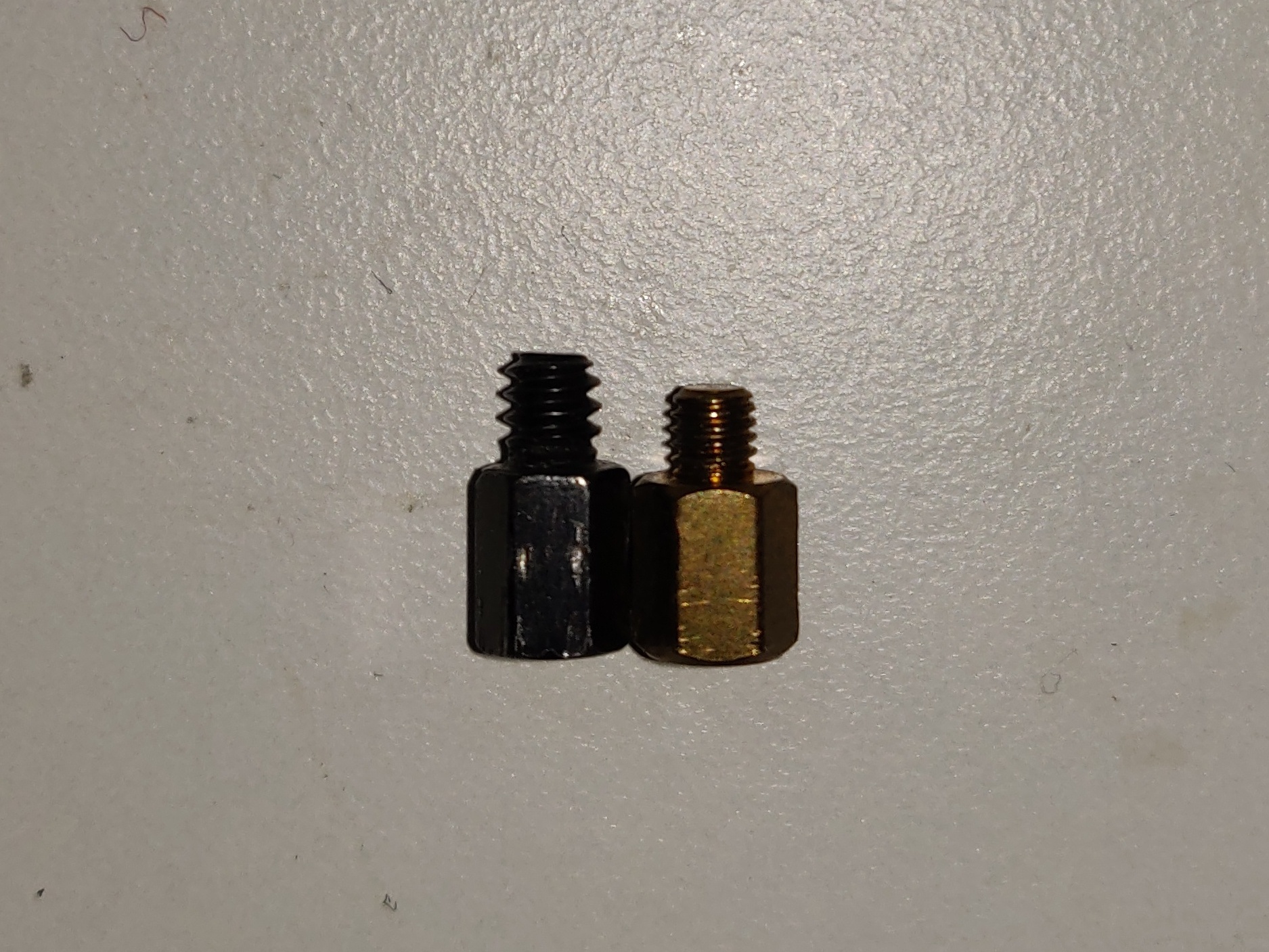

ich habe bei mir die zwei Abstandhalter gefunden.
Schwarzen kann man gegen original tauschen. Den aus Messing nicht.
ich weiß nicht genau ob es M4 Gewinde ist oder ein nicht Metrisches Gewinde. Auf jeden Fall braucht man auf beiden Seiden des Abstandhalters das Gewinde wie beim Schwarzen.
Das Innengewinde vom schwarzen ist aber M3 bei mir...
Nach kurzer Recherche glaube ich, dass das ein "UNC 6-32" Gewinde ist
sowas https://de.farnell.com/keystone/1952/abstandhalter-6kant-aussen-innen/dp/2909288



[basti1824]

Um mit der Scheibe plan anzuliegen könntest du es mal damit versuchen:

Achtung, manche haben diesen Absatz nicht, da ist dann das Gewinde zu kurz

https://www.ebay.de/itm/15-Stuck-Ra...063793?hash=item287c7a06f1:g:8YUAAOxyTjNSkRXg

Edit: Sorry das funktioniert nicht, Löcher in den scheiben zu Groß. Grade getestet

Wenn es M3 sein sollte, könnte dass hier schon eher Funktionieren.
Abstandshalter komplett raus und die Rändelschraube rein.
Die Löcher in der Scheibe sind 9,3mm, Rändelschraube 6mm Zentrierung und Kopf 12mm.
Das würde fast perfekt passen
https://www.ebay.de/itm/Randelschra...hash=item489bd23d04:m:mR14_vZ4_UmZKt-bmVch6Sg


EDIT :
@mxmb
Du hast mal geschrieben :
@basti1824:
Die GPU sollte nicht höher(breiter) als 135mm sein, besser sogar 130mm wegen Kabel die immer oben sind und evt. die Lüfter beim drehen hindern.
Sonst passt es nicht mit AIO wie bei meiner 1060 Gaming X. Diese ist 140mm hoch. Und es fehlten 1-2mm.
Ich hätte höchstens 15mm dicke Lüfter einbauen können.

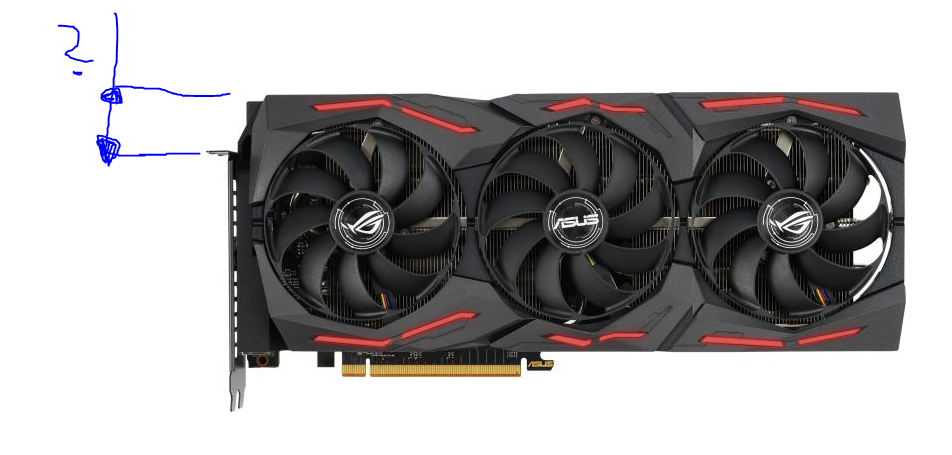

von wo genau hast du die 130/135mm gemessen ?

Nur Kühler oder PCI-e + Kühler an der GPU


oder anders gefragt, wie viel darf dieses maß maximal betragen ?



[mxmb]

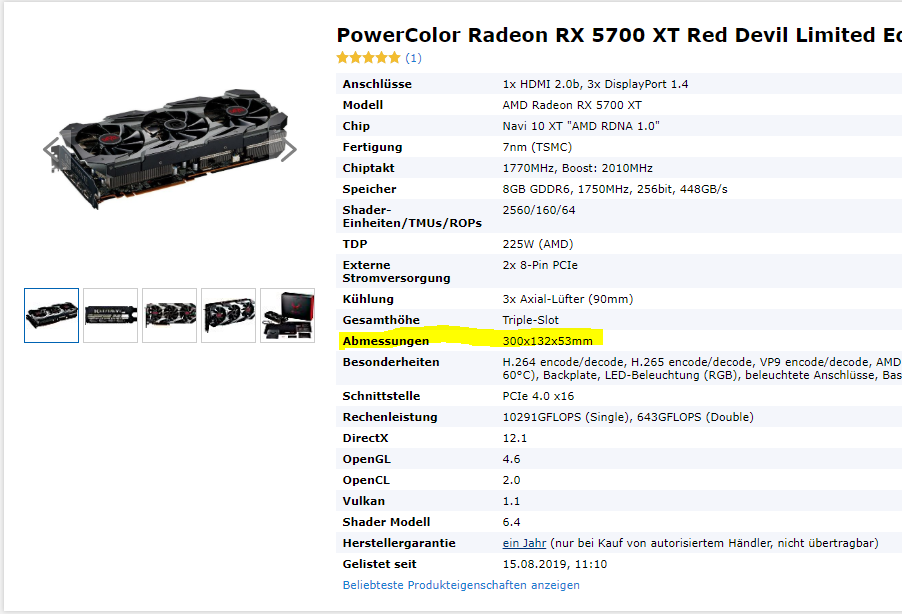

@basti1824: Orientiere dich bei den Hersteller Angaben:
132 ist da die Höhe (siehe gelbe Markierung)
wie gesagt 140 war schon 2-3mm zu viel. Je nach dem wie die Büchsen für die Kabel sitzen, kann auch 130 zu knapp sein...

Nur für dich:

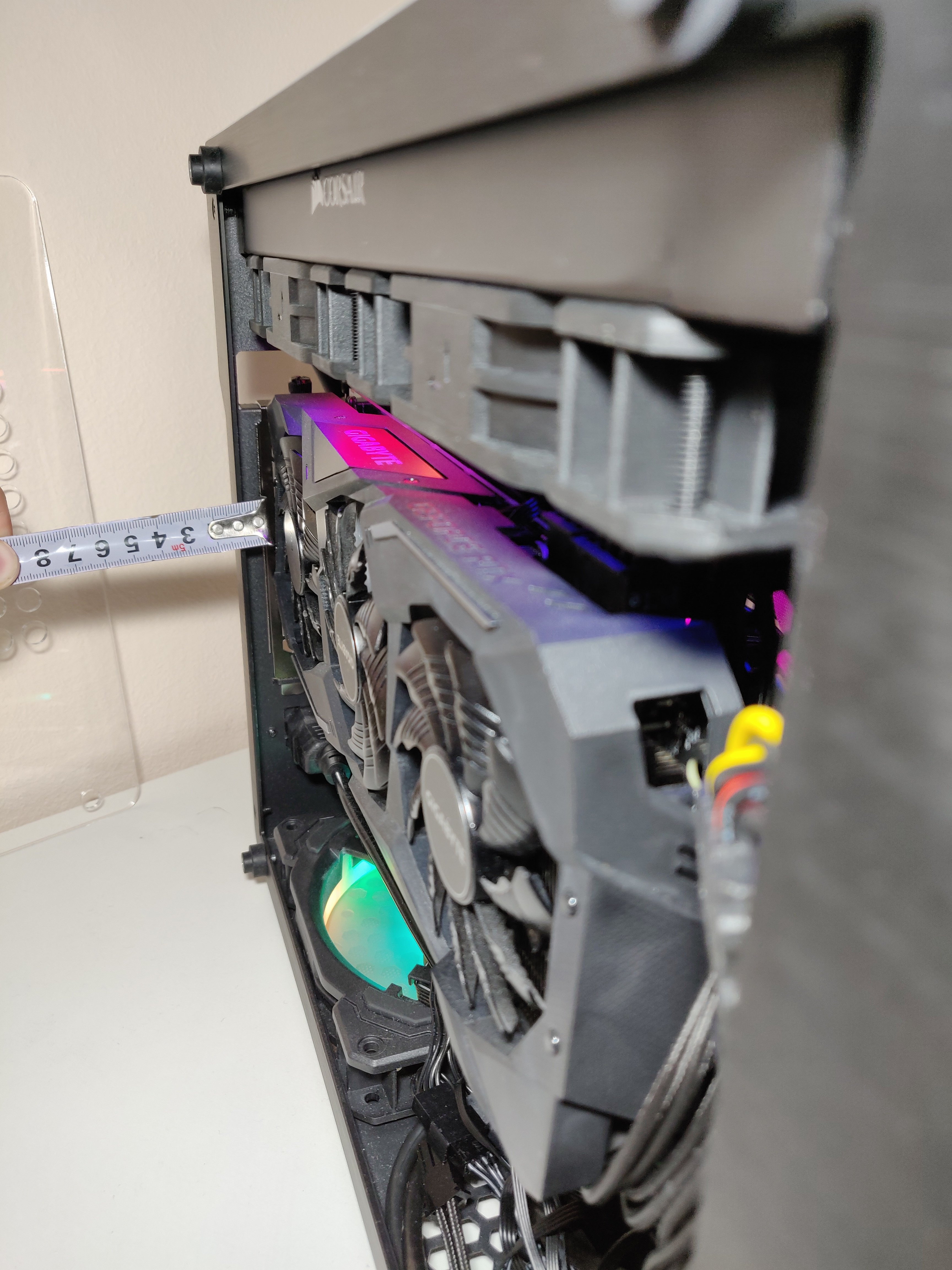

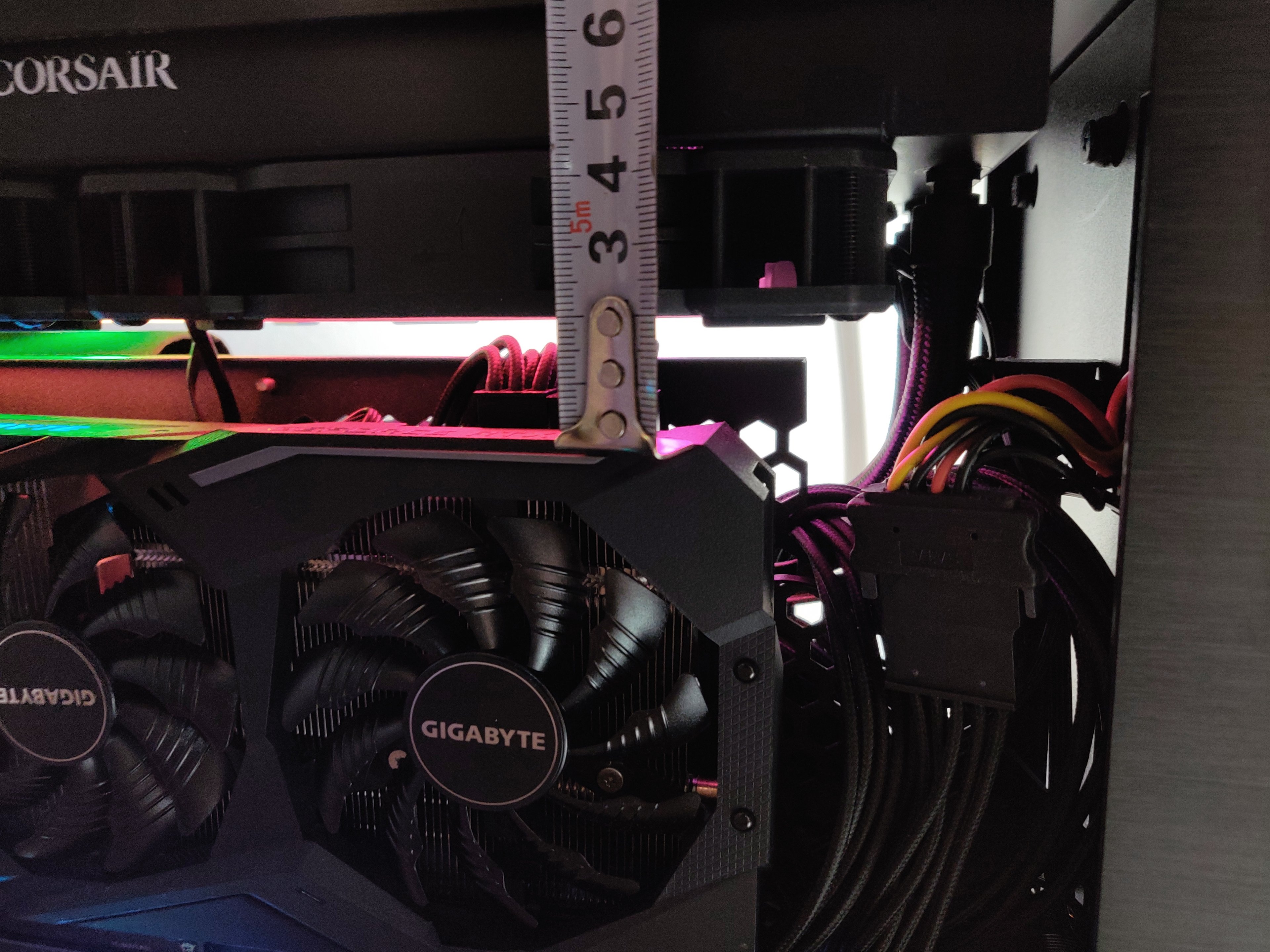

2 mm kann man zum verfügbaren Platz addieren. Habe 2mm dicke Adapter Plättchen für die Radiator Montage verwenden.
Aber das alte Foto stammt noch von 240er AIO
Zum vergleich, meine aktuelle Gigabyte GeForce RTX 2070 Gaming 8G ist 116mm hoch.

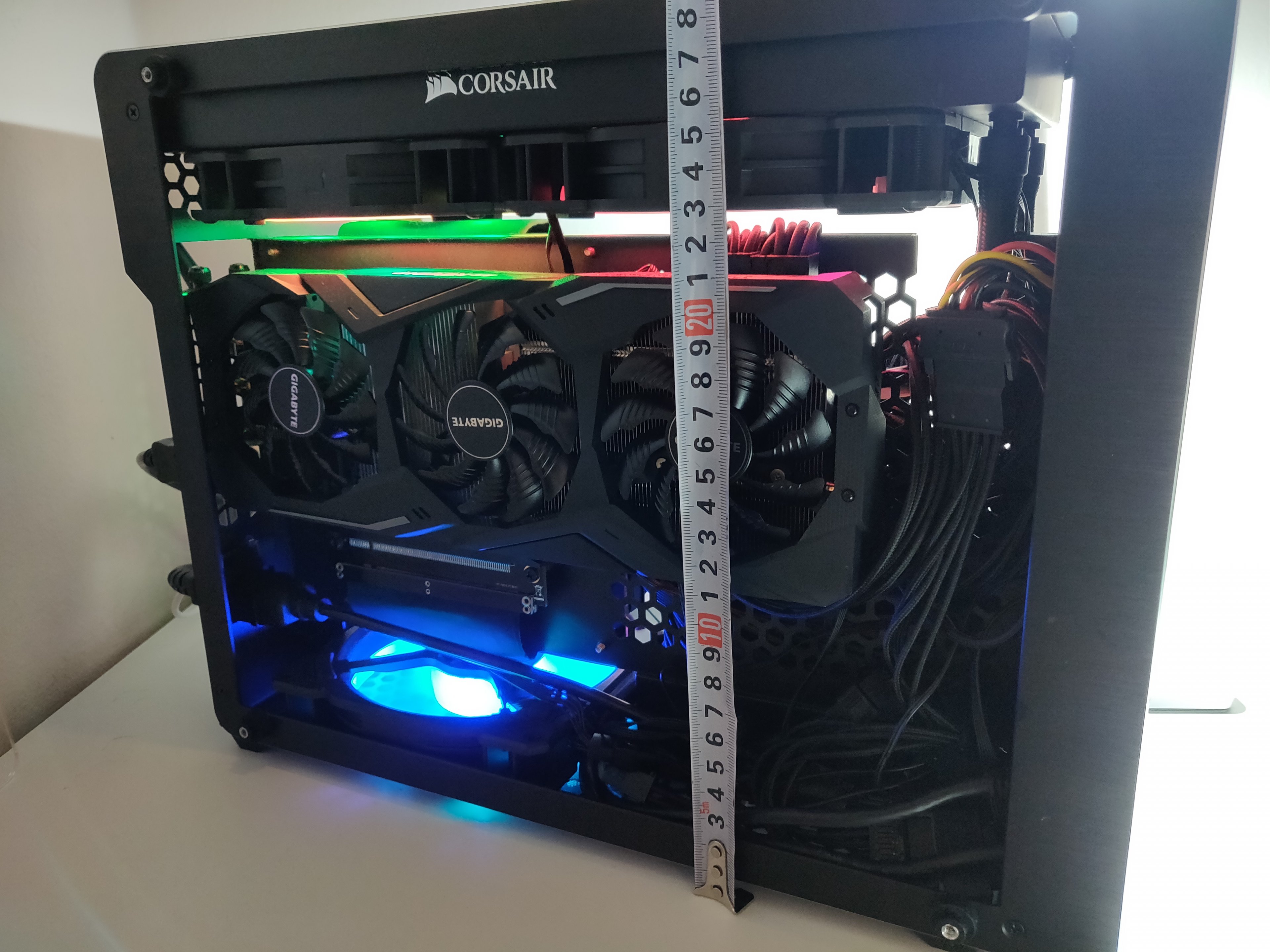

Also nach meiner Messung würden 138mm hohe Karten passen.(Kabel abgesehen)

und denk dran, maximal 2 Slot breite(40mm), je nach Karte könnte vielleicht 2,5 slot passen muss man halt anschauen und eventuell messen!!!
Ich denke 48 mm sollte problemlos passen.

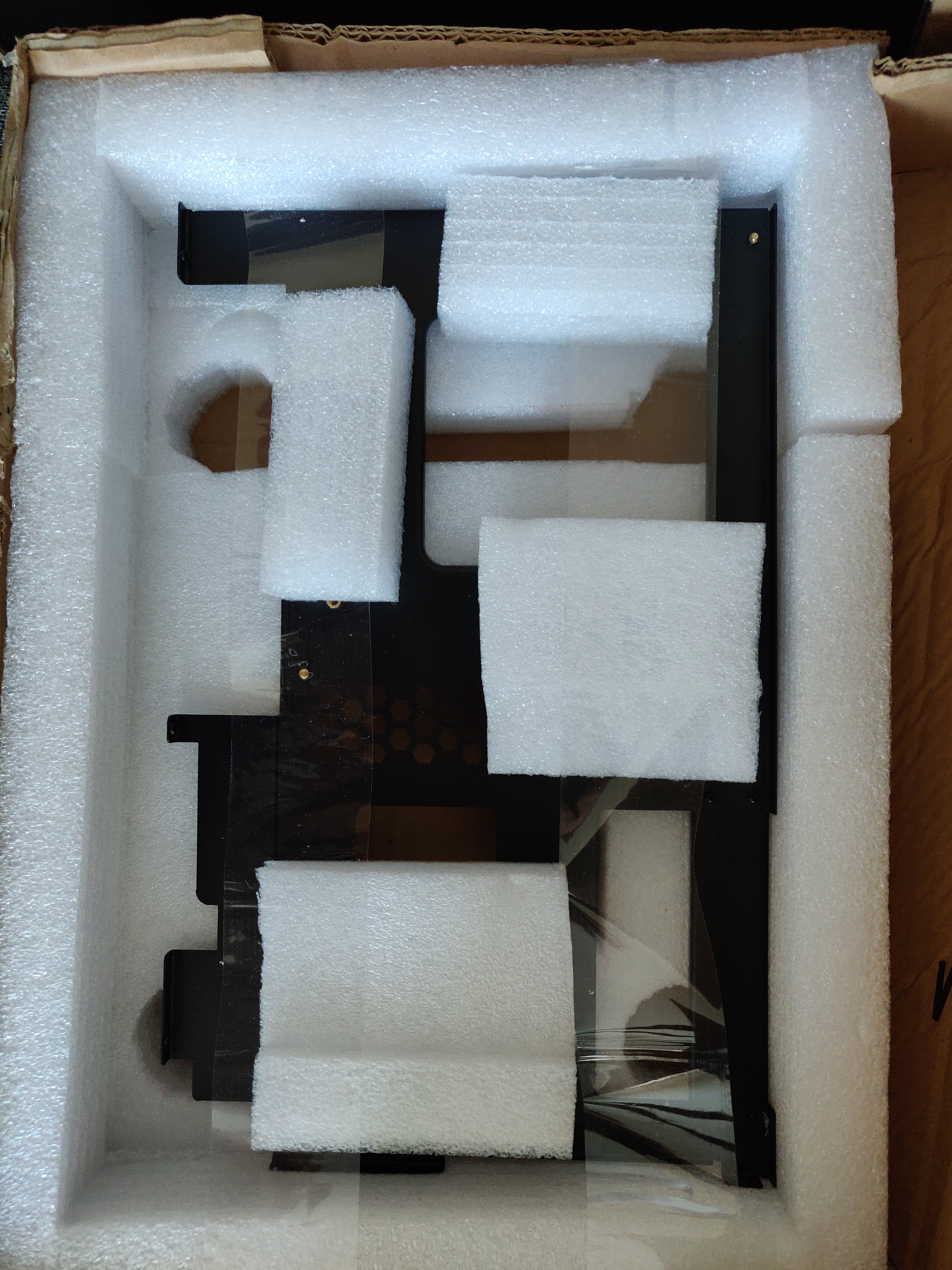

Edit. Habe von Raijintek eine Ersatz-Mittelwand bekommen. Am Do. Versand bezahlt, heute da, aus Asien
Müsste nur Versand bezahlen.
Gute Arbeit von den Jungs und Mädels ))

Edit 2: Diese 5700er sollten passen
1. https://geizhals.de/asrock-radeon-r...-8g-oc-90-ga18zz-00uanf-a2115902.html?hloc=de
2. https://geizhals.de/msi-radeon-rx-5700-xt-mech-oc-v381-003r-a2115890.html?hloc=de
3. https://geizhals.de/gigabyte-radeon...g-gv-r57xtgaming-oc-8gd-a2115901.html?hloc=de
4. https://geizhals.de/sapphire-pulse-radeon-rx-5700-xt-8g-11293-01-20g-a2113368.html?hloc=de

5. diese könnte vielleicht wegen schräger Kühler-Abdeckung passen
https://geizhals.de/asus-tuf-gaming-x3-radeon-rx-5700-xt-oc-90yv0da0-m0na00-a2113158.html?hloc=de


der Rest passt mMn nicht, ohne am Gehäuse etwas abzufeilen.



[mxmb]

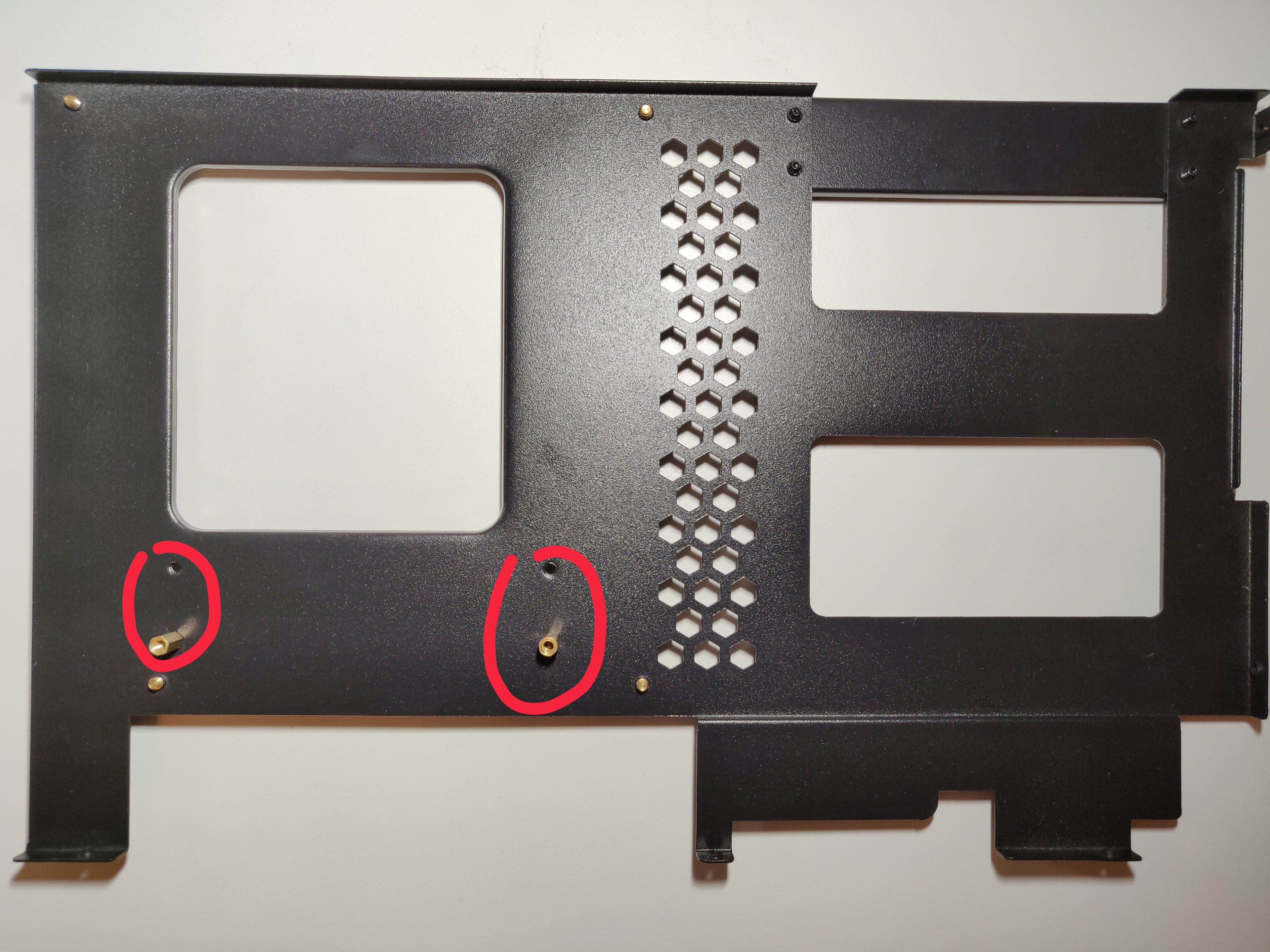

ich habe an meinem neuen Mittelteil festgestell, dass die Abstandsbolzen für den Riserkabel etwa 20mm tiefer sitzen.
Das bedeutet für mich Raijintek hat es auch still geändert und es passen jetzt höhere Grafikkarten.
Oder es ist ein anderer Riser, was ich aber kaum glaube



[basti1824]

Das gibt es doch nicht, meins hat nur einen befestigungspunkt



[mxmb]

Das gibt es doch nicht, meins hat nur einen befestigungspunkt

Die Frage ist "auf welcher Höhe???"
Ist es eher unten oder oben?

Ich kann es trotzdem nur auf der alten Position montieren. Sonst bräuchte ich noch die neue Rückseite/Boden, das ist ein großes Teil.



[basti1824]

Bei mir ist es oben. mir ist auch eingefallen damit das versetzten der punkte nichts bringt wenn man nicht die poaasende Rückwand hat. die GPU Aussparung muss ja auch um das Stückchen tiefer kommen...



@mxmb ich habe heute gebastelt :



[mxmb]

Sieht gut aus!

Ist diese Aussparung von dir gemacht oder war es schon so?
