SSD ist durchgebogen

[Papa Echo]

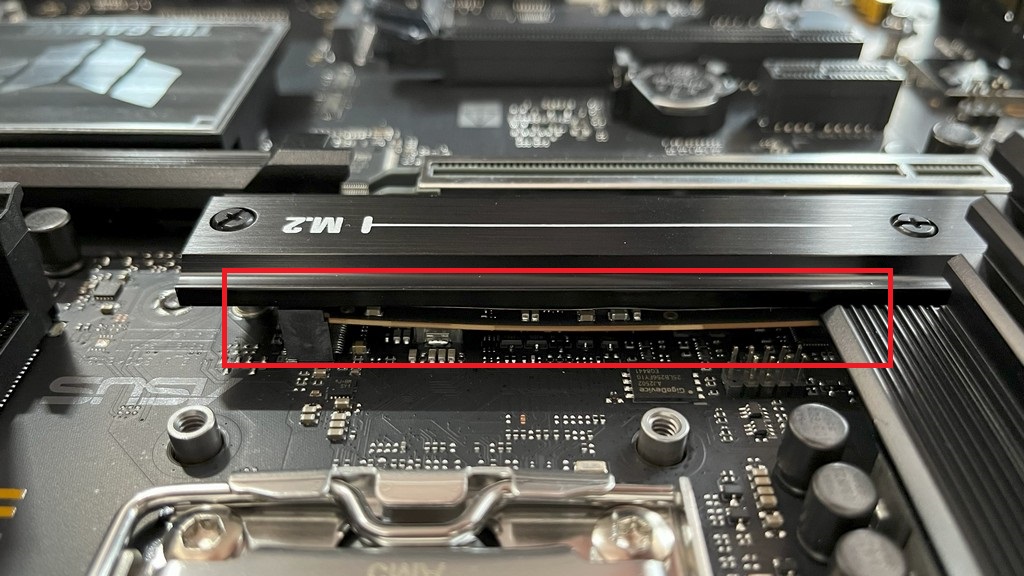

Ich baue gerade meinen neuen PC zusammen. Auf dem ASUS TUF Gaming B850-PLUS WiFi Mainboard habe ich eine Crucial T705 2TB PCIe Gen5 NVMe M.2 SSD eingebaut und dann den Kühlkörper vom Asus Board drauf geschraubt. Nun sieht die SSD ziemlich durch gebogen aus (siehe Bild). Ist das trotzdem in Ordnung?



[Towatai]

Ähhhhhhhhhh, NEIN!?!?!? Nicht OK. Das sollte einem aber auch der gesunde Menschenverstand sagen...



[Fujiyama]

Bisschen biegen ist bei Platine nicht unbedingt schädlich.
Hast du nochmal alles kontrolliert ob es auch sauber sitzt? Funktioniert es denn?
Was passiert den ohne Kühlkörper?



[0x8100]

das muss ja nun wirklich nicht sein. besorge dir ein dünneres wärmeleitpad. bis dahin läuft die ssd auch ohne kühlkörper.



[Towatai]

Bisschen biegen ist bei Platine nicht unbedingt schädlich.
Hast du nochmal alles kontrolliert ob es auch sauber sitzt? Funktioniert es denn?
Was passiert den ohne Kühlkörper?

Es können Mikrorisse im PCB bzw. in den Lötstellen entstehen. Besonders wenn auch noch Temperaturschwankungen hinzukommen. Der M.2-Slot findet die Dauerbelastung sicherlich auch nicht toll...



[Robo32]

Den zusätzlichem Gummistück (für einseitig bestückte SSDs) hast du aber montiert?



[kachiri]

@Robo32 Vermute nicht. Ich meine auch mit diesem Nupsi biegt sich die SSD leicht (zumindest bei mir auf dem B650E-I Strix). Aber das sieht schon etwas sehr stark gebogen aus :x



[Fujiyama]

@Towatai
Hab schon viel leicht gebogene Platinen gesehen, auch einige Grafikkarten hängen durch wenn sie etwas schwerer sind. Ja sogar CPUs. Bisher wurde mir von Leuten was dem Fach immer gesagt das ein bisschen kein Problem ist.
Ich würde es aber auch versuchen zu beheben, neu aufsetzten oder ohne Kühler betreiben.



[BeowulfAgate]

Die sitzt doch am Ende, dort wo M.2 steht, nicht richtig in der Arretierung!



[Papa Echo]

Noch habe ich keinen Strom auf das Board gelassen. Das original Asus Heatsink hat ein ca. 1 mm dünnes Stück Schaumstoff (wahrscheinlich wärmeleitend) unter dem Metall.
Das zusätzliche Gummistück habe ich nicht montiert, weil die SSD zweiseitig bestückt ist.



[Nero FX]

Würde dann eher so einen Kühler empfehlen:
https://www.amazon.de/Thermalright-Kühlkörper-Aluminium-Wärmeleitfähigkeit-Performance/dp/B0BNZTMBB4

Wenn es flacher sein Soll:
https://www.amazon.de/EZDIY-FAB-Küh...eistungs-SSD-Kühler-SSD-Schwarz/dp/B086YTZ8JM



[Robo32]

Das zusätzliche Gummistück habe ich nicht montiert, weil die SSD zweiseitig bestückt ist.

Mal trotzdem versuchen.

@Robo32 Vermute nicht. Ich meine auch mit diesem Nupsi biegt sich die SSD leicht (zumindest bei mir auf dem B650E-I Strix).

Meine ist gerade, allerdings habe ich ein etwas weicheres Wärmeleitpad drauf als das was ursprünglich da war.
Frage mich dabei immer wie die Hersteller das testen, vermutlich nur theoretisch^^



[SimmiS]

weil die SSD zweiseitig bestückt ist.

War da ein vorinstalliertes Gummistück?

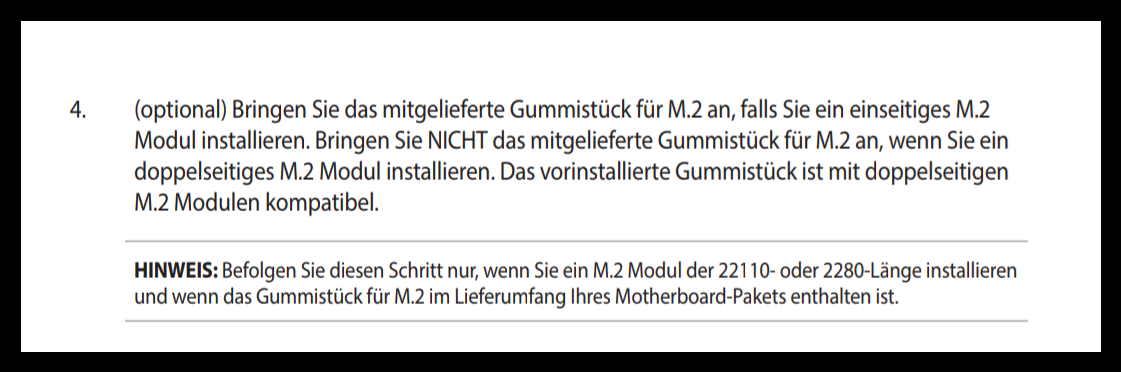

Auszug aus dem Handbuch



[Thomaswww]

@Papa Echo Da ich vor wenigen Tagen auch das ASUS TUF Gaming B850-PLUS WiFi Mainboard für meinen neuen PC verbaut habe:

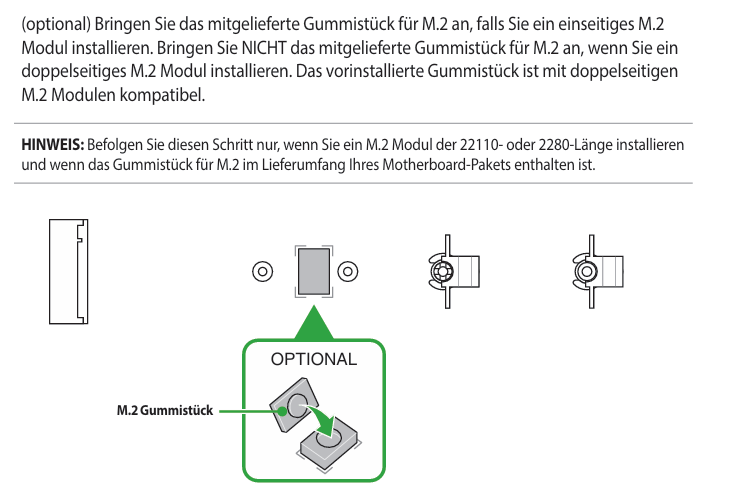

Im Handbuch steht, dass man bei SSD, die Chips nur auf einer Seite haben (Single Sided SSDs) diese Gummi Nuppsies da unter die SSD legen muss. Die haben eine runde Erhöhung und passen genau in die schon auf dem Mainboard vorhandenen Gummi-Abstandshalter.

Quelle

Ich hab ne WD sn8100 2tb, eine WD sn850x und eine alte Toshiba SSD verbaut. Sind alle Single Sided, also hab ich alle 3 Gummistücke benutzt.

/Edit: War zu langsam, bei beidseitig bestückten SSDs sollte das Gummiteil nicht verbaut werden. Also das war's dann nicht.



[Robo32]

@Thomaswww
Und sind sie gerade?
Habe schon oft gesehen, dass die Dinger dann immer noch zu niedrig sind.



[Papa Echo]

Ich hatte das mit dem Gummistück vorher gelesen und und es probehalber drunter gelegt, aber dann würde sich die SSD nach oben durch biegen.
Ich habe gerade ganz kleine Unterlegscheiben gefunden, die ich jetzt unter die M2 Schrauben montieren werde.
Zum Glück ging die Verklebung zur SSD einwandfrei ab.



[Thomaswww]

@Robo32 Da ich gestern, das Problem hatte, dass meine dritte SSD (die alte Toshiba), nur nach einem Warmstart erkannt wird, habe ich heute Abend vor 2 Std die SN850x auf von Platz 2 zu Platz 3 getauscht und die alte Toshiba SSD von Platz 3 auf Platz 2. Zusätzlich habe ich im BIOS die Slots auf Gen4 fest eingestellt. Nach 3x Test durch Kaltstart scheint mein Problem behoben zu sein. Da sahen meine beiden SSDs ganz gerade aus.
Unter die Abdeckung der SN8100 auf Slot 1 (wie hier beschrieben) habe ich nicht geschaut, da ich keine Probleme habe damit.



[Papa Echo]

Die sitzt doch am Ende, dort wo M.2 steht, nicht richtig in der Arretierung!

Doch, die SSD sitzt richtig!



[FCK_PTN]

Wenn die SSD richtig säße, wäre sie nicht verzogen.



[SimmiS]

Wenn ich das richtig interpretiere, muss bei einer Doppelseitigen SSD das vorinstallierte Gummistück drunter bleiben. 🤔
