Was ist das für ein Anschluss?

[Alobe]

Hallo,

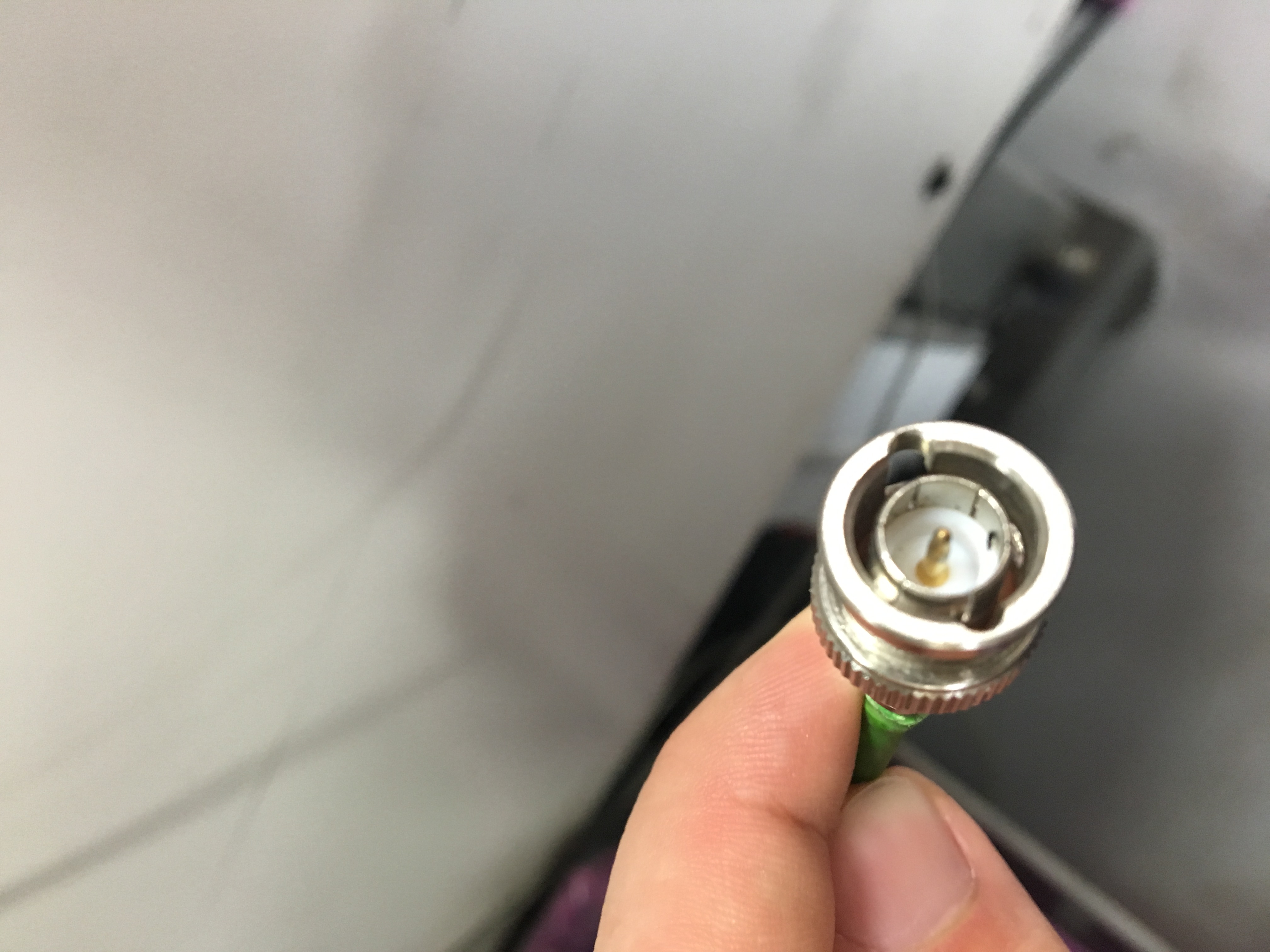

kann mir jemand sagen, was das für ein Kabel und Anschluss ist?
Ich brauche dafür einen Adapter auf VGA...




Danke



[Ltcrusher]

Auf den ersten Blick sieht das aus wie BNC.

Wie heißt das Gerät denn genau? Dann könnte man mal das Datenblatt raussuchen.



[PHuV]

Auf den ersten Blick sieht das aus wie BNC.

Ja, das ist BNC.



[Alobe]

Genau ein BNC Kabel ist das.
Gerät kann ich dir nicht sagen, da es in einer Maschine drin steckt und man nur diesen Ausgang hat.

Vielen Dank!!



[DunklerRabe]

Es ist ein Koax-Kabel mit BNC-Anschluss und der entsprechende Port dafür. Ob man von da aus auf einen VGA-Eingang gehen kann (oder von einem VGA-Ausgang kommend ein Signal einspeisen kann), ist abhängig davon was da genau rauskommt/reingeht.

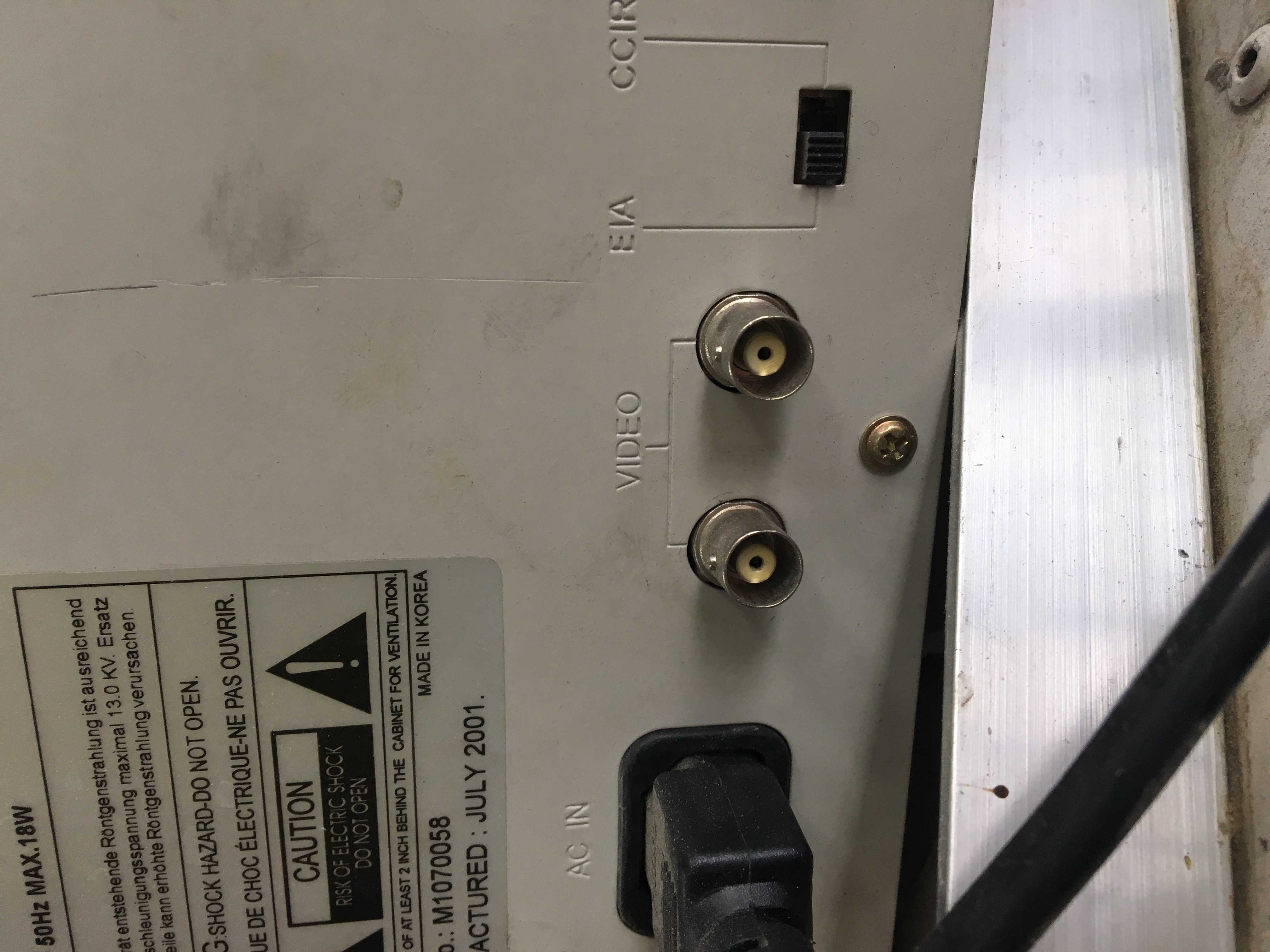

Das Gerät mit den beiden Videoanschlüssen und dem Stromkabel dran wird doch das gemeinte Gerät sein, das muss doch irgendeine Bezeichnung haben?



[Zockermann]

BNC wurde früher u.a. zum Vernetzen von PC´s genommen. https://www.amazon.de/InLine-BNC-Netzwerkkabel-St-RG58/dp/B004I593OW

Es gibt diese aber wohl auch für andere Anwendungen. Siehe zB https://www.netzwerkartikel.de/Kabel-Shop/SVGA-VGA-kaufen/IN17955.htm?gclid=CLS677KC6NMCFQaNGwodMScPig

Ist mir in freier "Wildnis" aber nur als Netzwerkkabel untergekommen...



[startaq]

Das sind wohl Anschlüsse für ein analoges Schwarz/Weiss Fernsehsignal. Ohne aktiven Konverter wirst du da kein VGA dran bekommen.



[dayworker123]

bnc gib es viele Anwendungbereiche , besseres analog Signal , teure NEC Monitore 5 * bnc 3 mal Farben und zweimal Frequenz ,dann Antennen Technik , Mess und Regeltechnik z.b osi , Netzwerktechnik bis 10 mbit .

Falls es einen interessiert



[Astra Carter]

https://www.conrad.de/de/av-konvert...kz=VQ&ef_id=WRR89gAAACvvEz7J:20170511150214:s



[Q-Marine]

Mein 19" Monitor Samsung Syncmaster 900p hatte damals 5 BNC-Aschlüsse und ich habe ihn damit an meine Geforce 2 Ultra angeschlossen



[Jesterfox]

Ja, die 5 BNC Anschlüsse an Monitoren sind meistens das selbe wie VGA, da reicht ein simples Kabel. Aber bei den nur 2 Anschlüssen die der TE da hat ist das sicher was anderes, könnte sowas wie SVideo sein, mit Farbe und Sync getrennt. Dann wär aber noch interessant welche Sync-Frequenzen das Teil überhaupt braucht und welche Farbkodierung (falls es Farbe ist)


Edit: http://www.vedosoft.com/info/ccir-eia-standards.html

Ist somit wohl schwarz/weiß und benutzt die alten Videonormen fürs TV. frag mich nur weshalb es trotzdem 2 Eingänge sind, eigentlich braucht man da nur einen. Aber vielleicht ist Helligkeit und Sync getrennt.



[PHuV]

Mein 19" Monitor Samsung Syncmaster 900p hatte damals 5 BNC-Aschlüsse und ich habe ihn damit an meine Geforce 2 Ultra angeschlossen

Ja, die Monitore von Samsung, Eizo und Co. hatten damals diese Anschlüsse, sie waren qualitativ etwas besser als die VGA-Anschlüsse.
