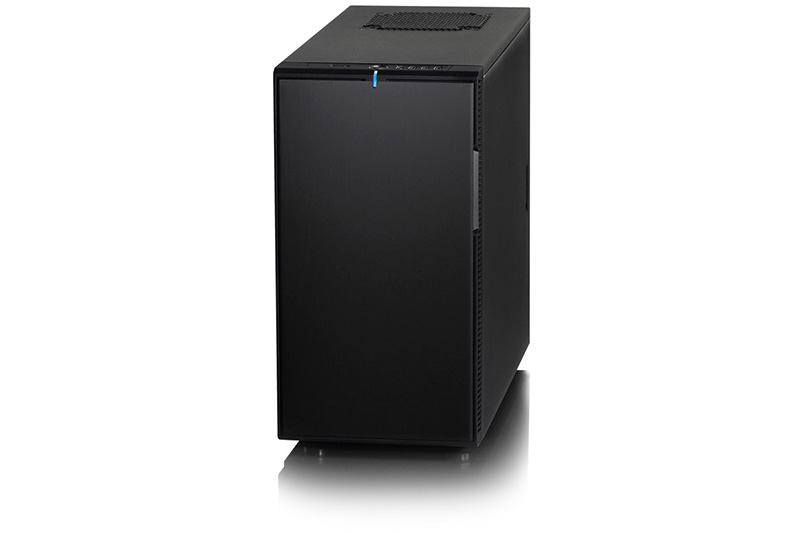

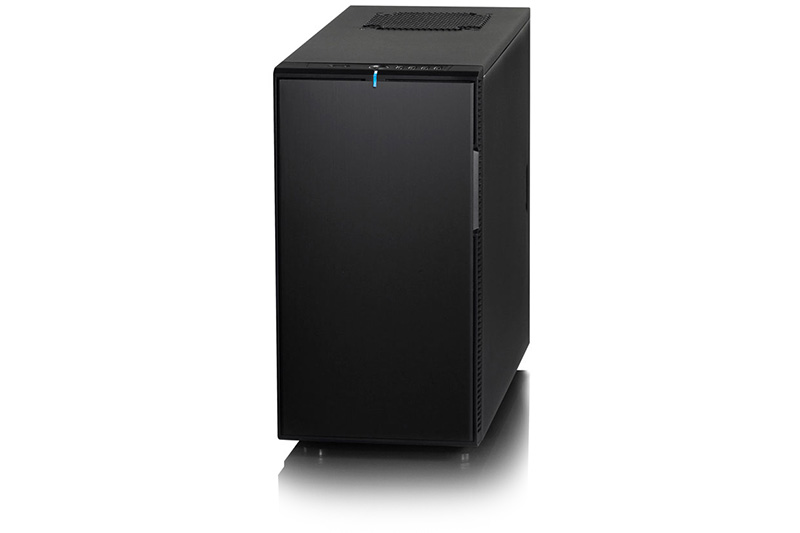

Fractal Design Define Mini


Ich verfasse hier einen kurzen Erfahrungsbericht zum Fractal Define Mini.

Daten:
• BxHxT: 210x395x490mm
• extern: 2x 5.25", 1x 3.5" (in 5.25" Schacht)
• intern: 6x 3.5"/2,5" (quer, Laufwerksschienen)
• Lüfter (vorne): 1x 120mm, 1200rpm, 1x 120mm (optional)
• Lüfter (hinten): 1x 120mm, 1200rpm
• Lüfter (oben): 1x 140mm (optional)
• Lüfter (unten): 1x 120mm (optional)
• Lüfter (seite): 1x 140mm (optional)
• Front I/O: 1x USB 3.0, 2x USB 2.0, 1x Mikrofon, 1x Kopfhörer (HD-Audio)
• Gewicht: 9.5kg, 16,2kg nach Hardwareeinbau
• Netzteilposition: unten (Einbau mit Lüfter nach oben oder unten möglich)
• Grafikkarten: bis 260mm (400mm ohne HDD Käfig, Nur die ersten beiden PCI-Slots!)
• CPU-Kühler: bis 165mm Höhe (Real 160mm, Dämmung im Weg!)
• Mainboard: bis µATX
• innen schwarz lackiert
• Kabelmanagement
• Lüftersteuerung (Über PCI-Blech)
• Fronttür
• Preis: ca. 75 EUR
Quelle: geizhals

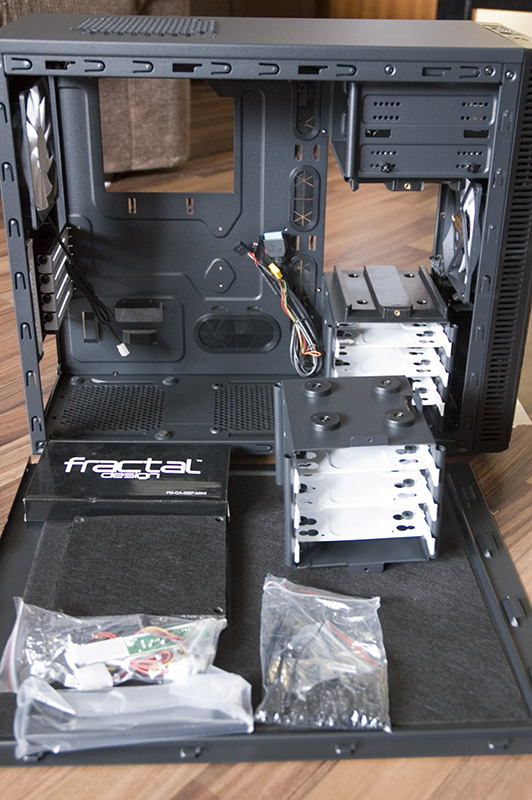

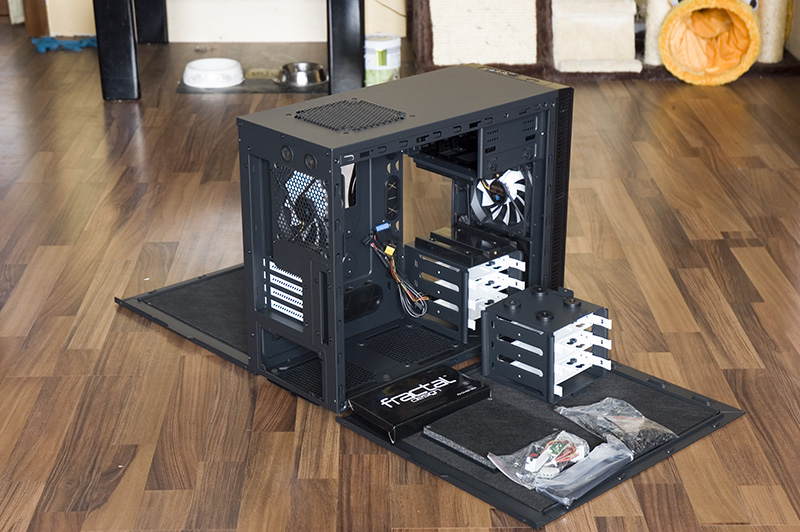

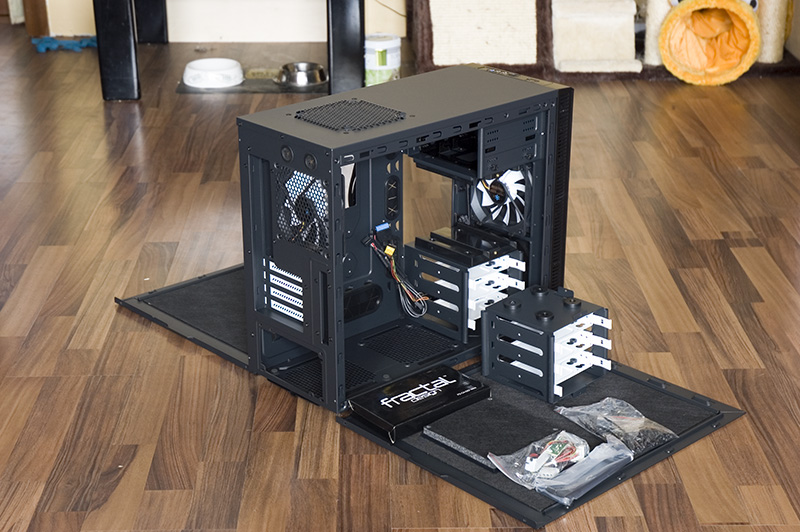

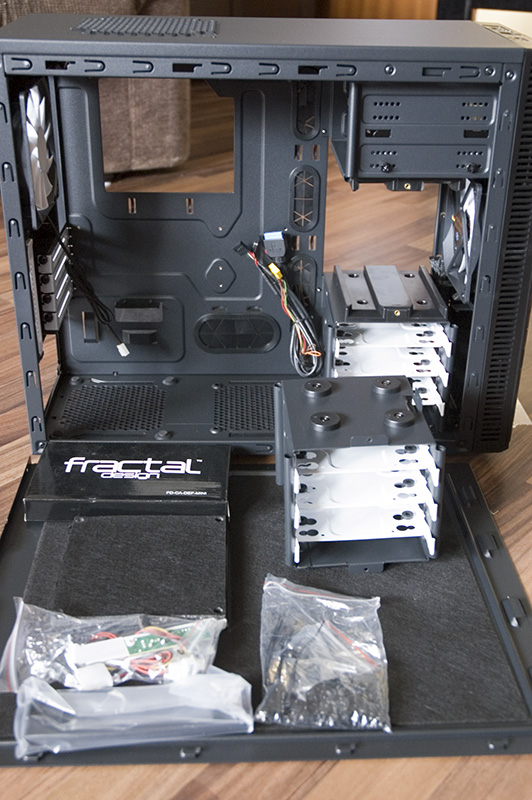

Auspacken und Zubehör


Das Gehäuse ist gut verpackt und geschützt. Das Zubehör umfasst
alle nötigen Schrauben für den Einbau der meisten Hardware.
Dazu gibt es eine Lüftersteuerung. Alles ist in einen kleinem Karton
verpackt, der in einem der Laufwerkskäfige liegt. Eine Blende für
den Umbau eines 5,25"-Schacht zu 3,5" liegt ebenso bei.
Das Gehäuse wirkt schon beim Auspacken sehr hochwertig und
durchdacht. Das nicht bis zum Ende gedacht wurde, erfährt man im
Laufe des Einbaus. Dazu später mehr.


Features

• Dämmung, funktioniert halbwegs gut.
• Zwei Lüfter normaler Lautstärke
• 2x3 leicht entnehmbare Festplattenhalterung für 2,5" und 3,5" HDDs.
• Kabel-Management
• Lüftersteuerung, hier nicht verwendet
• sehr gute Staubfilter
• Innenlackierung
• viele thumb screws
• Ausschnitt unter dem CPU-Sockel
• Frontpanel mit HD-Audio, 2x USB2.1 und 1x USB3.0

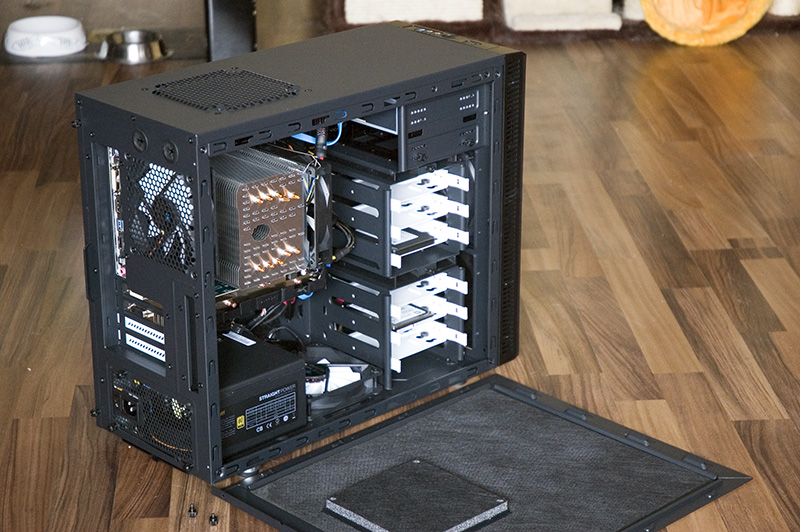

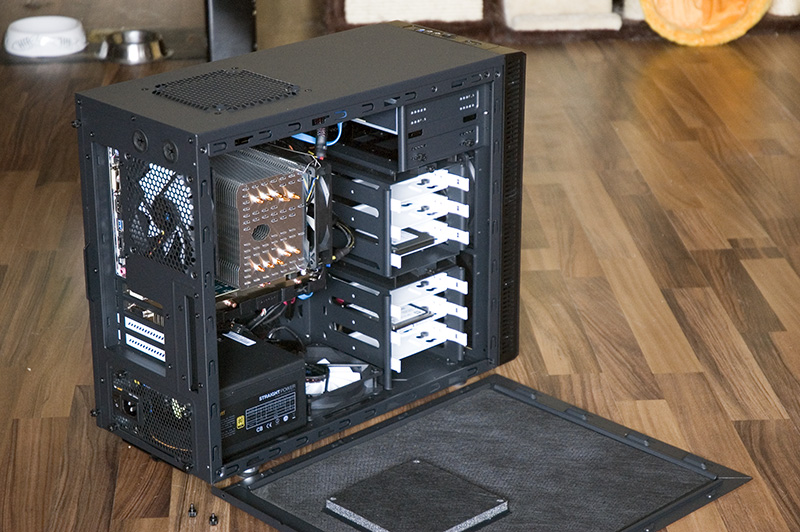

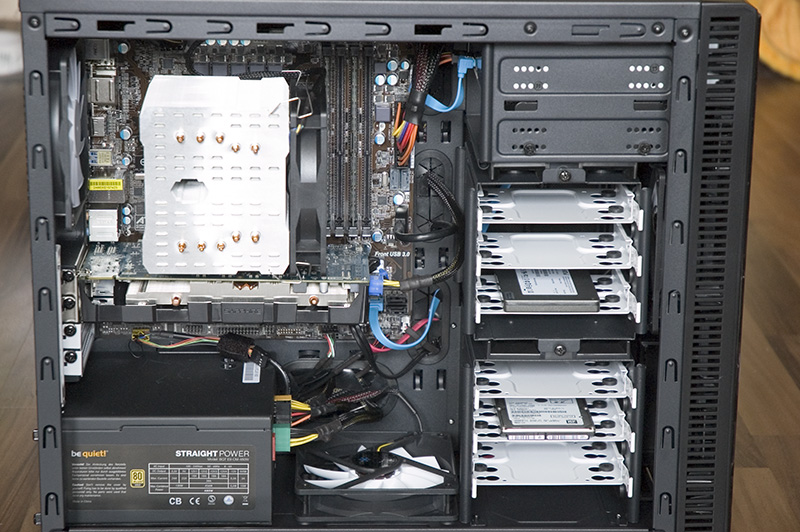

Einbau


Der Einbau gestaltet sich durch die kleine Bauform etwas schwieriger,
als gedacht, stellt einen aber kaum vor Probleme. Das Kabelmanagement
bietet viele Durchführungen und Laschen zur Fixierung der Kabel.
Diese muss man aber sehr sauber und flach verlegen, da zwischen
Innen- und Außenwand kaum mehr als 15mm Platz bleiben. Mit etwas
Druck bekommt man die Seitenwand dann aber drauf.
Den oft genannten Kritikpunkt, dass die Gummieinsätze für die Kabel-
durchführung leicht herausrutschen, kann ich so nicht teilen. Nur einer
ist mir bei massiver Belastung verrutscht, ließ sich aber sehr leicht wieder
einfädeln.
Das Frontpanel sollte man anschließen BEVOR man die Grafikkarte verbaut.
Zwischen Netzteil und Grafikkarte das Audio-Kabel reinzufummeln, macht
keinen Spaß. Das Frontpanel unterstützt AC'97 und HD-Audio.
2,5"-Festspeicher kann man sowohl mit den Kabeln nach vorn als auch
um 180° gedreht einbauen, 3,5"-HDDs nur mit den Kabeln nach vorn.
Die Entkopplung ist gut gemeint, funktioniert bei 3,5" jedoch kaum und
bei 2,5" ist mächtig etwas schief gelaufen. 3,5" verschraubt man von
unten entkoppelt, blöd nur, dass sie an den Seiten fest das Blech
berühren und Vibrationen so oder so weitergeben. Bei 2,5"-HDDs ist es
noch schlimmer. Ohne meine eigenen Unterlegscheiben kann man sie
nur mit Spiel, das heißt locker und klappernd "fixieren". Es ist schön,
dass man überhaupt sechs 2,5"-Laufwerke verbauen kann, dann aber
bitte zu Ende denken!
Das Netzteil ist dagegen sehr gut gelöst. Es sitzt fest und sauber entkoppelt
unten und kann mit den Lüfter in Wunschrichtung montiert werden.

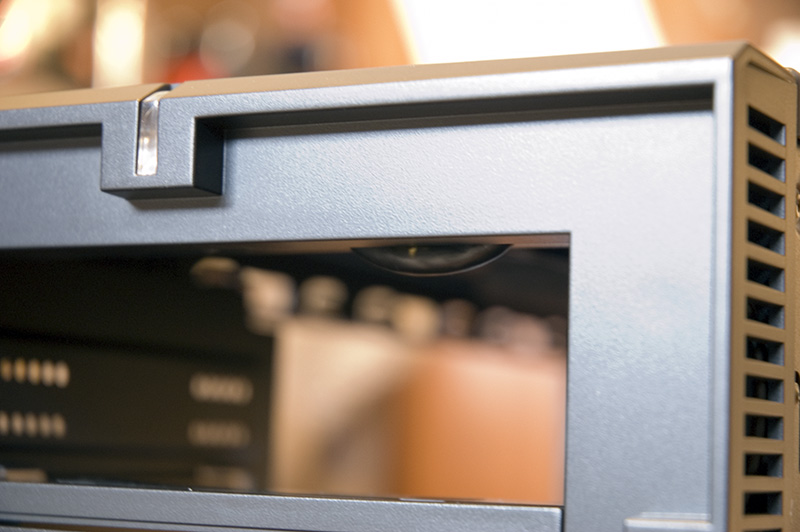

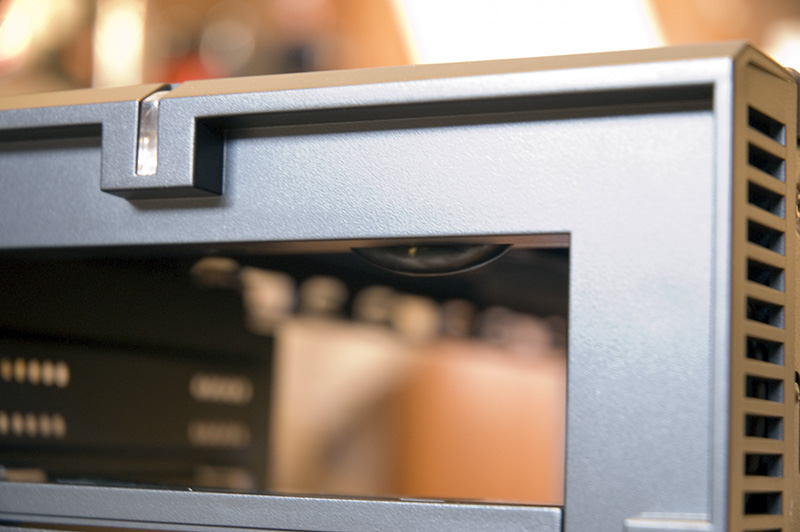

Extern kann man entweder 2x 5,25"-Laufwerke, oder nur eins und dafür
ein 3,5-Schacht nutzen. Hier stört jedoch massiv das USB3-Kabel des
Frontpanels, welches man mit sehr viel Kraft nach oben drücken muss,
um zum Beispiel ein DVD-Laufwerk einzubauen. Das muss nicht sein!


Lautstärke und Kühlung
Lautstärke ist subjektiv. Für mich sind die Lüfter infernalisch laut,
für meinen Kunden waren sie nicht zu hören. Ich würde sie mit der
vorhandenen Dämmung als gerade noch Silent-tauglich bezeichnen,
jedoch weit entfernt von Ultra Silent.
Für das Luftstromkonzept hat man sehr viele Optionen und wie
man es macht, ist die Kühlungleistung für diesen gedämmten
Knirps wirklich beeindruckend. Ein Intel i5 und ATi HD7850 werden
bei gleichzeitiger Belastung durch Prime95 und Furmark ohne Probleme
auf der Wunschtemperatur von 60°C gehalten. Die Lüfter sind dabei
noch lange nicht am Limit. Großer Pluspunkt!
Der hintere, obere und seitliche Lüfter lassen sich sowohl entkoppelt
als auch verschraubt ohne Probleme einbauen. Der untere ist per
Schrauben leicht zu montieren. Wer ihn jedoch entkoppelt will,
sollte einen Abendkurs für Hebammen besucht haben.
Für die vorderen Lüfter muss man die Staubfilter abschrauben,
nach vorn herausnehmen, den Lüfter in eben diese klicken und
das Paket wieder verschrauben. Der Aufwand ist in Ordnung,
eine Entkopplung ist nicht möglich, geschieht bis zu einem Grad
jedoch durch den Kunststoffrahmen des Filters.


Zusammanfassung

Pro

• Verarbeitung und Ausstattung für diese Preisklasse
• schönes, zeitloses Äußere
• gute Lüfter und Dämmung, wenn auch nicht Ultra Silent
• sehr variable Festplattenkäfige (2,5" und 3,5", oberer herausnehmbar)
• gedämmte Abdeckung für optionale Lüfter entnehmbar
• leicht zu reinigende und funktionierende Staubfilter
• massig Lüfteroptionen (+Kühlleistung)
• Das Meiste lässt sich ohne Schraubendreher erledigen.

Contra

• nicht funktionierende HDD-Entkopplung
• keine HDD-Statusanzeige
• Kabel im Weg beim oberen 5,25"-Schacht.
• ein paar wenige fummelige Ecken beim Einbau

Verbesserungswürdig

• Aufnahme von 2,5" passend gestalten oder gar entkoppeln
• Lücke für erleichterte Montage unten in die Seitenwand einfügen
• Lage und Aussehen der Lüftersteuerung (Deswegen nicht verbaut)
• leisere Lüfter. Drehzahl scheint überdimensioniert. (400-900rpm reichen)

Fazit
Im Großen und Ganzen bin ich sehr zufrieden mit dem Define Mini.
Es ist klein, hübsch und sehr gut ausgestattet. Für den Preis ist
es wohl einer der besten µATX-Tower auf dem Markt.
Einige Kleinigkeiten, wie die nicht funktionierende Entkopplung,
unnötige Schwierigkeiten beim Einbau und die Lüfter smälern
den Eindruck etwas. Aber wo bliebe da Raum zu Verbesserung?

---

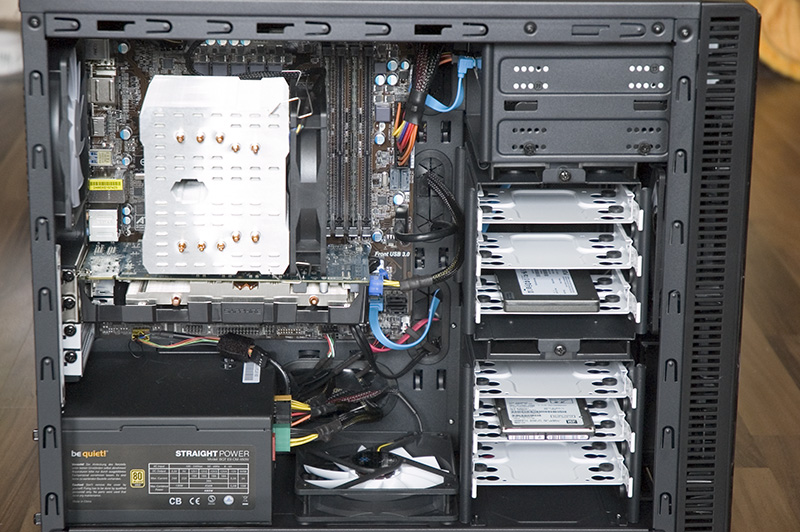

Hardware:
1 x Hitachi Travelstar 5K1000 1000GB, SATA 6Gb/s (HTS541010A9E680/0J22413)
1 x Crucial m4 SSD 128GB, 2.5", SATA 6Gb/s (CT128M4SSD2)
1 x Intel Core i5-3470, 4x 3.20GHz, boxed (BX80637I53470)
1 x Kingston ValueRAM DIMM Kit 8GB PC3-10667U CL9 (DDR3-1333) (KVR1333D3N9K2/8G)
1 x Sapphire Radeon HD 7850, 1GB GDDR5, 2x DVI, HDMI, DisplayPort, lite retail (11200-16-20G)
1 x ASRock B75 Pro3-M, B75 (dual PC3-12800U DDR3)
1 x LG Electronics GH24NS95 schwarz, SATA, bulk (GH24NS95.AUAA10B)
1 x Thermalright HR-02 Macho 120
1 x Fractal Design Define Mini, schallgedämmt (FD-CA-DEF-MINI-BL)
1 x be quiet! Straight Power E9-CM 480W ATX 2.3 (E9-CM-480W/BN197)
