Heimnetzwerk / Verkabelung

[Tobi6678]

Hallo zusammen,

ich versuche irgendwie ein kleines Netzwerk aufzubauen.

Folgende Voraussetzungen:
Zweites Obergeschoss:
- Amt mit TAE-Dose
- von TAE in Modem, von Modem in Fritzbox von Fritzbox in PC

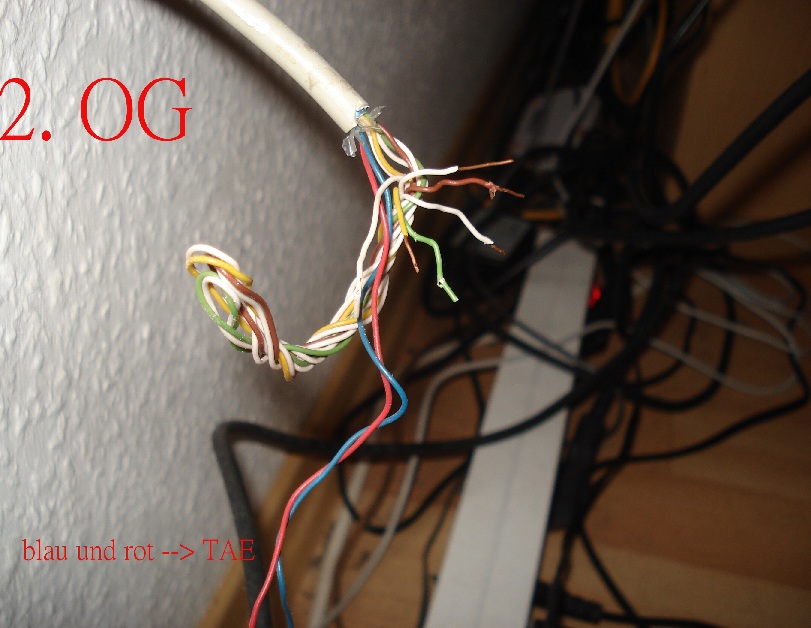

vielleicht guckt ihr Euch das Foto an.

Ich möchte gerne die "freien" Adern nutzen um im EG eine Netzwerkanschlussdose erfolgreich zu installieren. Derzeit ist im EG eine TAE-Dose die aber nicht gebraucht wird. Das Telefon steht im zweiten OG.

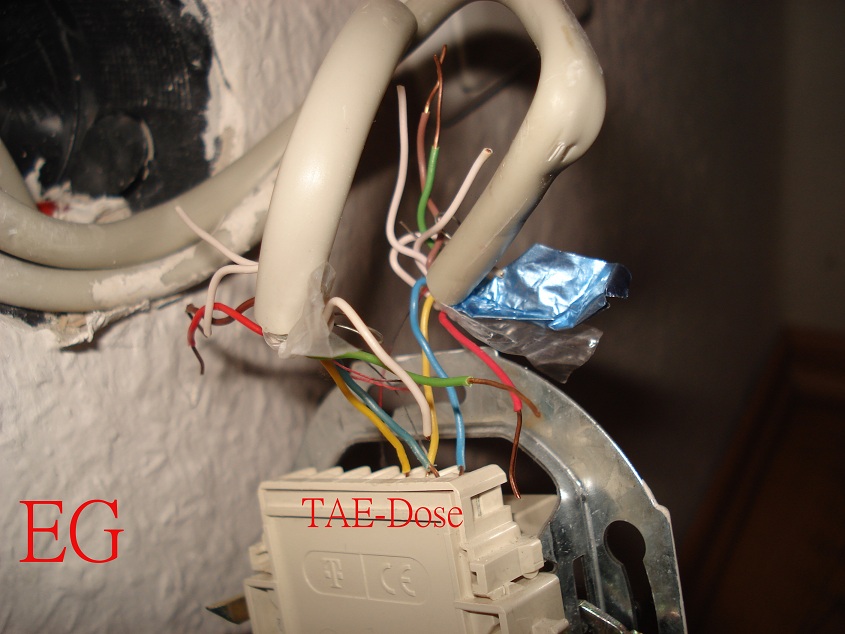

Was muss ich machen!? Verstehe übrigens nicht, warum im zweiten OG das rote und das blaue Kabel genutzt werden und im EG auf einmal blau und gelb.

Derzeit arbeite ich mit WLAN, aber die Qualität lässt zu wünschen übrig.

vielleicht könnt ihr mir ein paar Tipps geben.

Danke und Gruß



[spcqike]

wenn du 8 freie adern hast, kannst du theoretisch an jedes ende der leitungen ein rj45 stecker dranbasteln, sofern die adern vom durchmesser her in den stecker passen.

anleitung

musst nur drauf achten, dass die adern nicht vertauscht werden (hast ja mehrere weiße stecker)

im EG kannst du statt des steckers natuerlich auch eine dose anklemmen. dann brauchst du aber noch ein seperates kabel um einen switch oder ähnliches anzuschließen. daher wuerd ich mich fuer einen einfachen stecker entscheiden.

btw: verwechsel ich da was oder hab ich n knick in der optik, aber warum is im 2.OG blau und rot angeklemmt, wenn unten doch blau und gelb verdrahtet sind? ^^



[hansihx]

kannst du vergessen, zumindest mit den kabeln. das sind telefonkabel und auch nur als solche zu gebrauchen.



[Tobi6678]

kannst du vergessen, zumindest mit den kabeln. das sind telefonkabel und auch nur als solche zu gebrauchen.

die fürchtung habe ich auch - nix zu machen, was?



[T.I.M.]

ist das wirklich ein und das selbe kabel im eg und im 2. stock? oder ist irgendwo eine abzweigung drin?
denn anders kann ich mir die verschiedene aderbelegung nicht erklären...
für 100mbit lan reichen sogar 4 adern. die frage ist ob das kabel das mitmacht, kommt auf die länge und auf die abschirmung an.
mit 8 adern kannst du 2x 100mbit durchschicken oder theoretisch(!) einmal gbit (unwahrscheinlich dass das bei nicht-lan kabeln funktioniert)



[hansihx]

naja, was verstehst du unter kleines netzwerk. willst du nur mit einem pc auf die fritzbox? du kannst ja die amtsleitung bis zu deinem pc nutzen un die box dort mit der leitung verbinden.

T.I.M. das ist ein 8-adriges telefonkabel nicht für lan zu gebrauchen



[Sebbi]

wenn es keine CAT 5 oder höher kabel sind (steht auf dem kabel drauf wenn du was erkennen kannst), ist da absolut nix zu machen, außer n neue Kabel zu ziehen.

für LAN brauchst du definitiv ein Twisted Pair Kabel, ansonsten funzt das nicht

dann noch ne andere Sache, zieh 2 Kabel, wenn du schon Kabel ziehst. Einmal Tele einmal LAN. Die zusammen auf deiner Leitung zu führen, kann Probleme nach sich ziehen.

Fürs Tele reicht dann auch n 4 Addriges ISDN Kabel ( bevorzugt wegen gringerer Dicke )

€dit:

naja, was verstehst du unter kleines netzwerk. willst du nur mit einem pc auf die fritzbox? du kannst ja die amtsleitung bis zu deinem pc nutzen un die box dort mit der leitung verbinden.

so wie ich das verstanden hab, hat er da eine 2 TAE nachgeschliffen ins EG, und es klingelt an 2 stellen dann, wenn wer anruft.

Aber wenn dem nicht so ist, kannst du DAS natürlich auch machen, dann hast du nur noch die TAE im Erdgeschoss, die beiden Leitungen (Amt -><- "2." TAE ) verbindest dann mit ner LSA klemmleiste



[spcqike]

warum sollte es nicht gehen? telefonkabel sind technisch gesehen doch cat3, also der vorgänger der heutigen cat5 netzwerkkabel ... solang es keine 100m und stablies 1gbit/s sein soll, sondern so 10m mit 10mbit/s fuers internet, sollte das funktionieren. ich wuerde es auf jeden fall erst einmal ausprobieren, da es immernoch das günstigste sein wird.

ansonsten bleibt nur ein richtiges cat5 oder cat7 kabel verlegen fuers LAN, oder auf dLAN umstellen.



[Sebbi]

wenn er über CAT3 100 mbit rüber jagen will, brauch er aber alle 4 Adernpaare, dann kann man aber die TAE nicht weiterschleifen

und 10 mbit .... naja würde ich auch nicht durch die Kabel jagen, wenn nebenbei noch Telefoniert werden soll auf den restlichen Adernpaar

Die Kabel sind ISDN-tauglich. 10-MBit-Ethernet (10BASE-T) kann problemlos auf Cat-3-Kabeln betrieben werden, zusätzlich wurde der 100BASE-T4-Standard entwickelt. Er ermöglicht 100 Mbit/s auf bestehenden Kategorie-3-Installationen, wobei alle vier Adernpaare verwendet werden – 100BASE-T4 hat außerhalb von Nordamerika praktisch keine Verbreitung.

Cat-3-Kabel werden heute kaum noch im Verkauf angeboten.



[hansihx]

ich glaube nicht, das es funktioniert. das sind zwar gute telefonkabel, aber für lan wären allenfalls 10mbit möglich, wenn überhaupt.

Er kann aber versuchen, die kabel auszutauschen, wenn es leerrohre sind, sollte es recht einfach gehen



[spcqike]

Ethernet über Twisted-Pair-Kabel verwendet bis zu einer Geschwindigkeit von 100 MBit/s nur vier der acht Adern

http://de.wikipedia.org/wiki/Cable-Sharing

sollte auch mit 100mbit und 4adern gehen. wie gesagt, ich wuerds einfach ma versuchen. guggen was bei rauskommt ^^ so teuer sind 2 stecker nicht und das zusamm klemmen ist auch nicht der riesen aufwand. wenns nicht geht, muss man sich halt was anderes einfallenlassen.

aber warum das kabel gleich in wind schießen, wenn es doch da ist und theoretisch genutzt werden koennte.



[Tobi6678]

ist das wirklich ein und das selbe kabel im eg und im 2. stock? oder ist irgendwo eine abzweigung drin?

kann ich nicht sagen, habe das häusschen so gekauft - nicht selber gebaut :-)
wüsste auch nicht wie ich das testen soll ?!

naja, was verstehst du unter kleines netzwerk. willst du nur mit einem pc auf die fritzbox? du kannst ja die amtsleitung bis zu deinem pc nutzen un die box dort mit der leitung verbinden.

hast du falsch verstanden. der pc hängt per lan im zweiten OG an der fritzbox. (also modem, fritz, tae, pc alles in einem raum)

so wie ich das verstanden hab, hat er da eine 2 TAE nachgeschliffen ins EG, und es klingelt an 2 stellen dann, wenn wer anruft.

weiß ich auch nicht, habe das noch nie getestet. wäre mir auch egal. ich brauche die tae-dose im EG nicht. deswegen wollte ich ja diese tae-dose durch eine netzwerk-dose ersetzen, damit ich unten LAN-Möglichkeiten hätte.

solang es keine 100m und stablies 1gbit/s sein soll, sondern so 10m mit 10mbit/s fuers internet, sollte das funktionieren. ich wuerde es auf jeden fall erst einmal ausprobieren, da es immernoch das günstigste sein wird.

ansonsten bleibt nur ein richtiges cat5 oder cat7 kabel verlegen fuers LAN, oder auf dLAN umstellen.

absolut nicht notwendig. möchte nur mein recht unstabiles WLAN stabilisieren. Ich weiß jetzt nicht wo überall das Kabel hergeht, aber luftline dürfte maximal 8 Meter sein.

Neues Kabel verlegen möchte ich eigentlich nicht, ich weiß zwar nicht wie die Leerrohre sind, aber die sehen mir schon recht voll aus ...

wenn er über CAT3 100 mbit rüber jagen will, brauch er aber alle 4 Adernpaare, dann kann man aber die TAE nicht weiterschleifen

und 10 mbit .... naja würde ich auch nicht durch die Kabel jagen, wenn nebenbei noch Telefoniert werden soll auf den restlichen Adernpaar

wie gesagt, im EG wird das Telefon sowieso nicht angeschlossen ...



[Flatsteff]

jepp, 4 Adern ( 2 paare ) sind mit normalen Telefonkabel durchaus machbar, aber darauf achten das die Geräte nicht versuchen schneller zu fahren .



[Tobi6678]

wie ist das zu verstehen? ich meine wenn nicht mehr geht, dann geht nicht mehr !



[Sebbi]

jepp, 4 Adern ( 2 paare ) sind mit normalen Telefonkabel durchaus machbar, aber darauf achten das die Geräte nicht versuchen schneller zu fahren .

wenn das wie schon gesagt CAT 3 Kabel ist (Cat 5e Kabel sieht anders aus von den Farbcodierungen her) muss er alle 8 Adern (4 AdernPaare) verwenden.

@Tobi6678

wenn du die eh im EG nicht verwendestm dann klemm das kabel an beiden Enden ab. Dann such mal bitte, ob du irgendwo eine bezeichung an den Kabel findest.



[Tignanello]

....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------



[Tobi6678]

Wäre es denn egal, welche Adern ich nutze? Ich habe ja nur einfarbige und komplett weiße Adern... und was für aufputzdosen brauche ich? cat5 oder cat6 ?

mein gott, was für ein komplexes thema ...



[Tignanello]

....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------....................................--------------------------------------------------------------------------------cb



[Tobi6678]

Hört sich schonmal gut an.

brauche ich denn eine cat5 oder cat6 dose?
