Kühler passt nicht aufs Mainboard

[Heico55]

Hilfe !
Ich habe auf diesen Forum empfohlenen Einzelteile gekauft, und merke nun, das ich den Kühler nicht aufs mainboard installiert bekomme !
Hier die einzelteile :

http://geizhals.de/be-quiet-dark-rock-3-bk018-a1054331.html

http://www.mindfactory.de/product_i...151-Dual-Channel-DDR4-ATX-Retail_1009409.html



[G00fY]

Was ist jetzt deine Frage?



[Jesterfox]

Eigentlich sollte das passen, bei Kühler steht Sockel 1151 dabei und Intel hat die letzten paar Sockel eigentlich auch nichts dran geändert. Woran hakt es denn?



[Heico55]

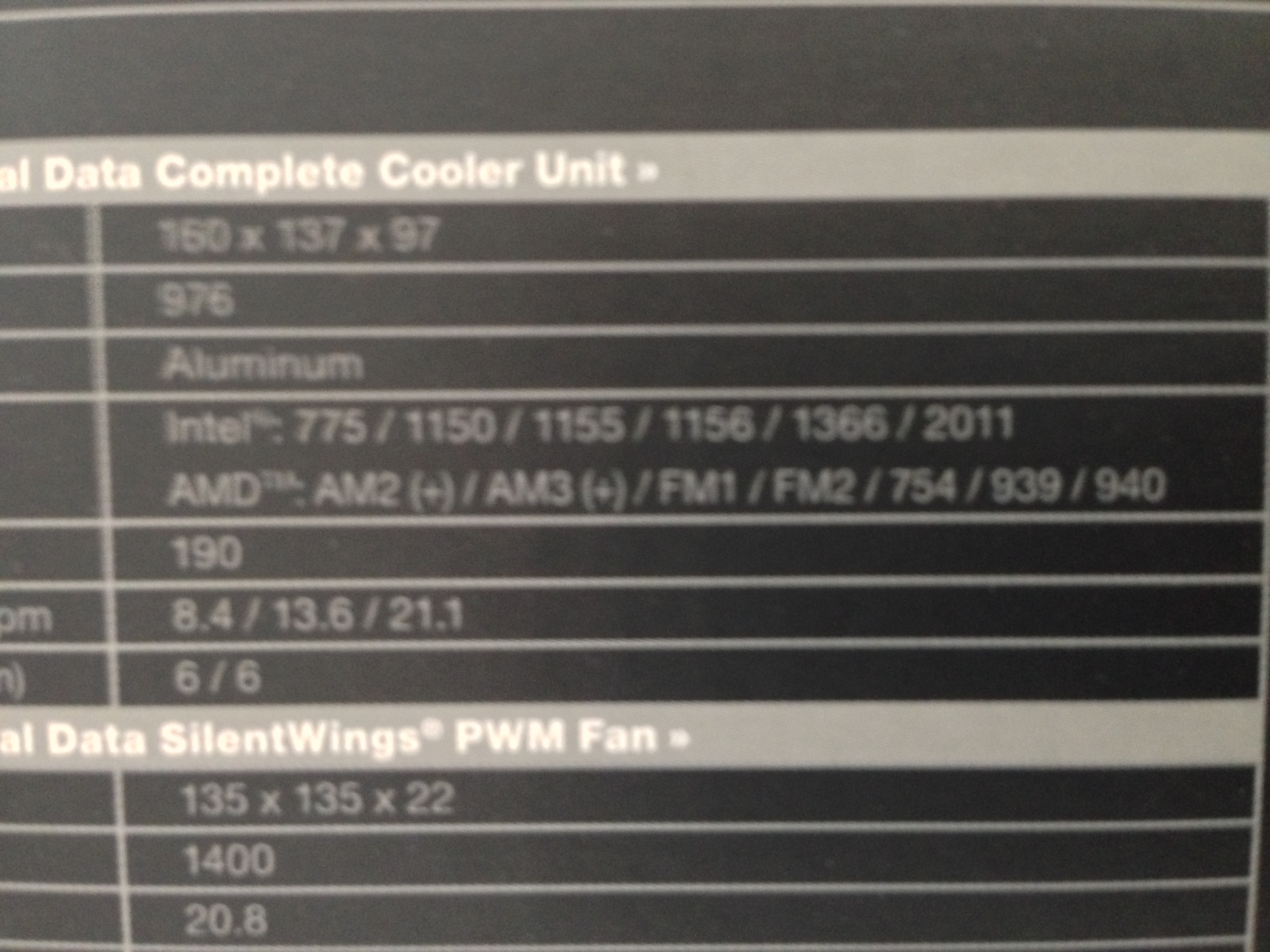

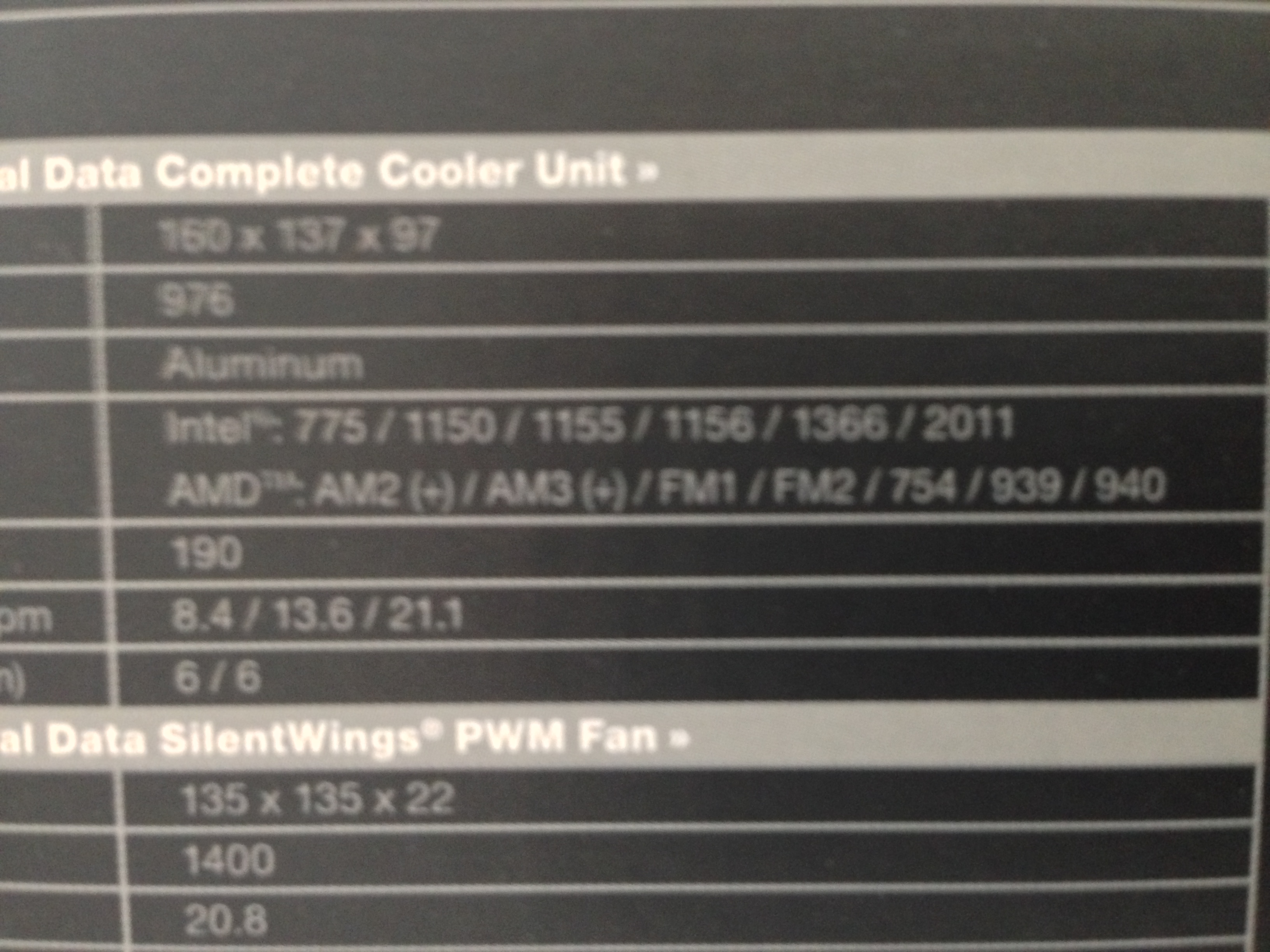

auf der verpackung steht aber ; (siehe Bild)



[xxMuahdibxx]

Auf der Verpackung steht ...
und was kann die Verpackung das sie eher Hergestellt wurde als dein Mainboard ?
Und es damals den Sokel noch nicht gab ... ?

https://www.computerbase.de/news/pr...51-mit-deutlich-groesseren-abmessungen.51144/
das wichtige Hierraus

Zudem sind nahezu alle Kühler-Modelle, die mit dem Sockel LGA 1150 kompatibel sind, auch mit dem Sockel LGA 1151 kompatibel.



[Jesterfox]

Ist halt noch die alte Verpackung, aber 1151 ist identisch zu 1150 und 1155.



[GremlinGT]

Die Packung stammt halt noch aus der Zeit vor dem Sockel 1151. Da sich aber an den Bohrungen zur Befestigung von CPU-Kühlern seit dem Sockel 775 nichts mehr getan hat, ist der Kühler trotzdem kompatibel.



[Kreyyr]

Laut Mindfactory:
Board Sockel 1151
Kühler Sockel 1150

Laut CB
1150 kompatibel zu 1151

Zudem sind nahezu alle Kühler-Modelle, die mit dem Sockel LGA 1150 kompatibel sind, auch mit dem Sockel LGA 1151 kompatibel.

Quelle: Klick

Sollte also alles passen.

EDIT: Zu spät^^



[psy187]

Hi,

auf der bequiet HP steht das :

Intel: LGA 775 / 115x / 1366 / 2011(-3) Square ILM

hast du den Kühler schonmal drangehalten ? oder bist du nur nach der Verpackung gegangen ?



[Smily]

Hast du nur die Verpackung gelesen oder scheitert es wirklich real am Einbau?!



[Heico55]

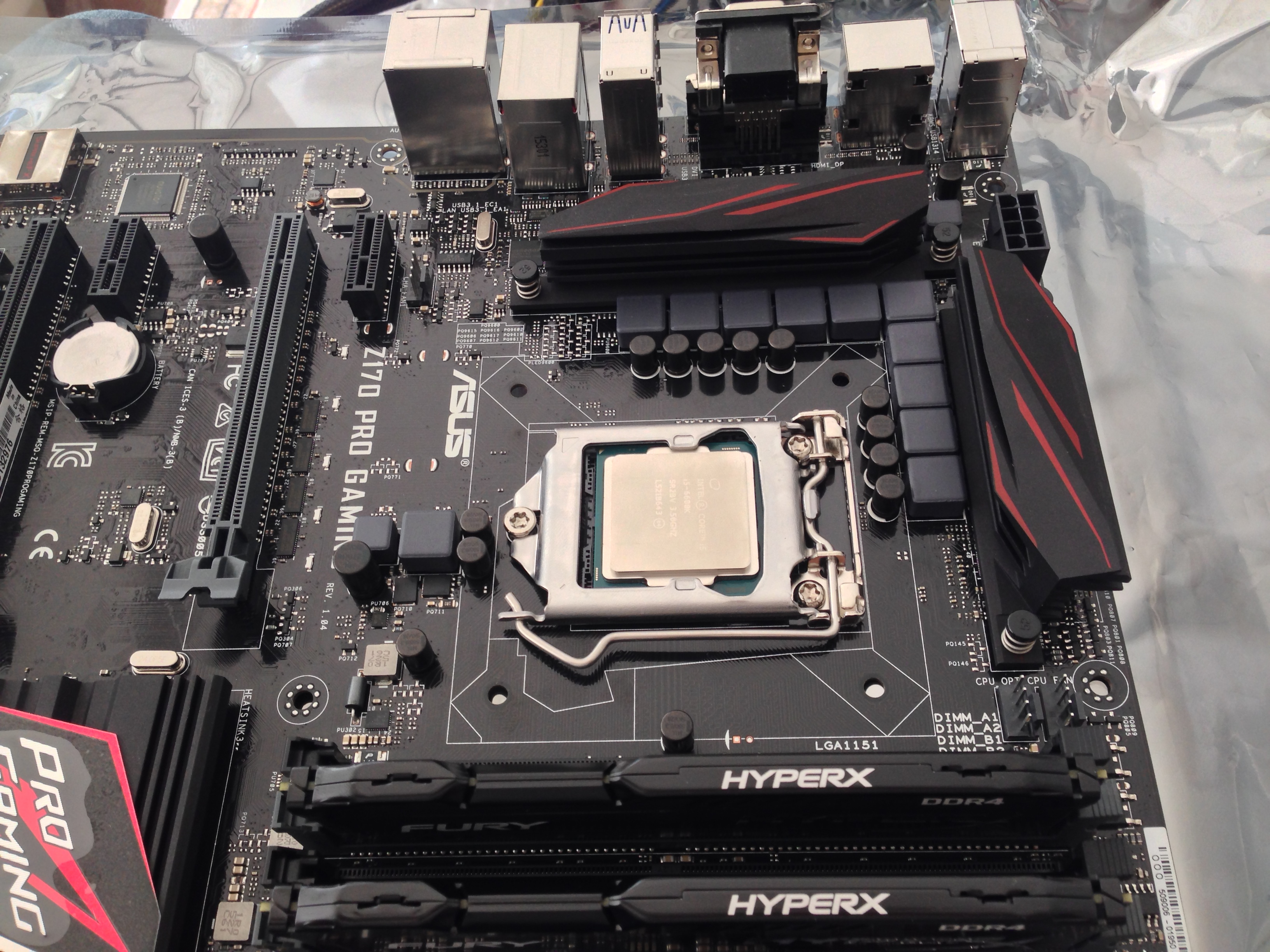

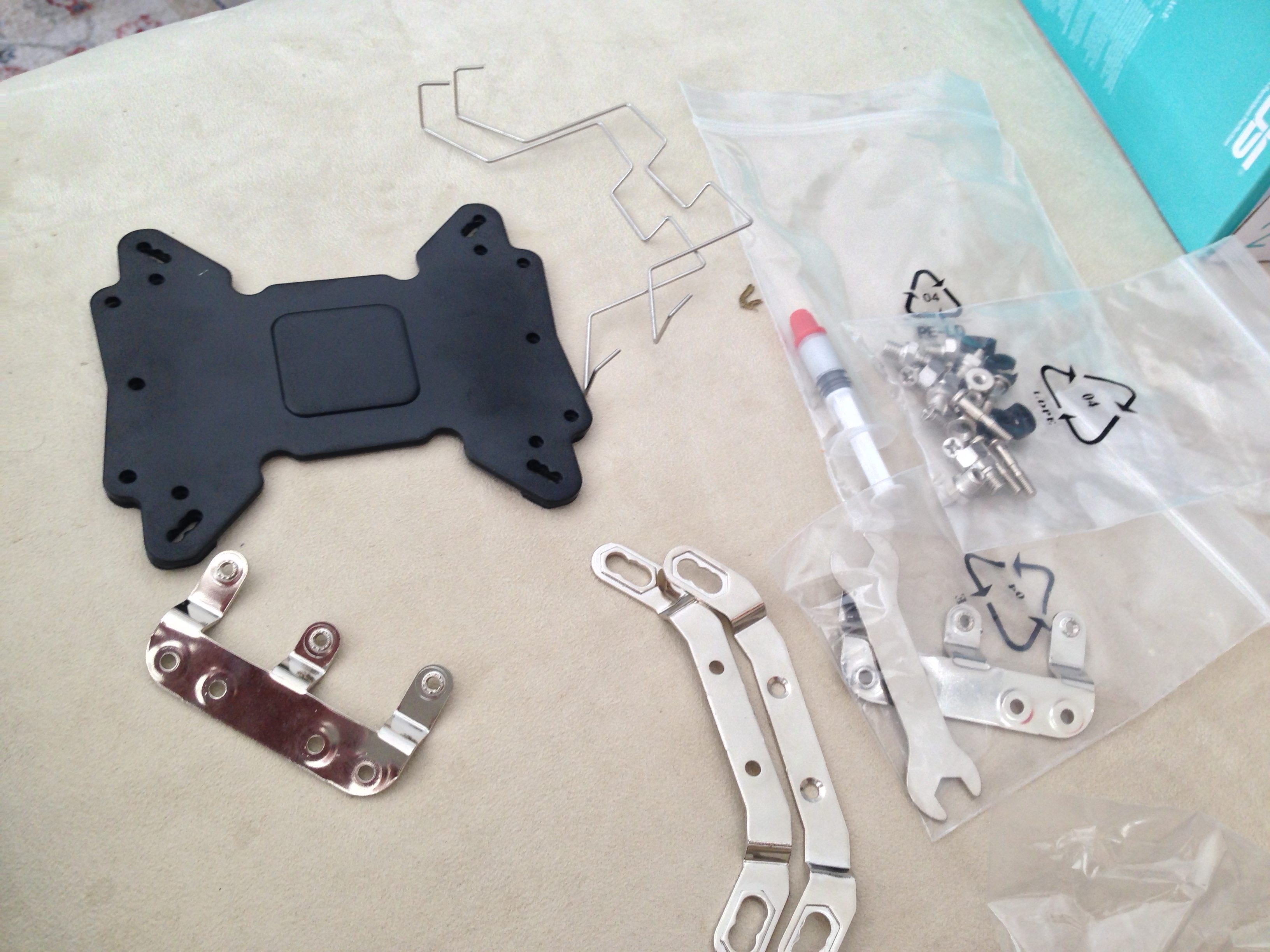

Ok, Danke euch, dann mache ich etwas falsch ! könnt ihr mir vielleicht sagen was ? Ich Lad mal paar Bilder hoch.

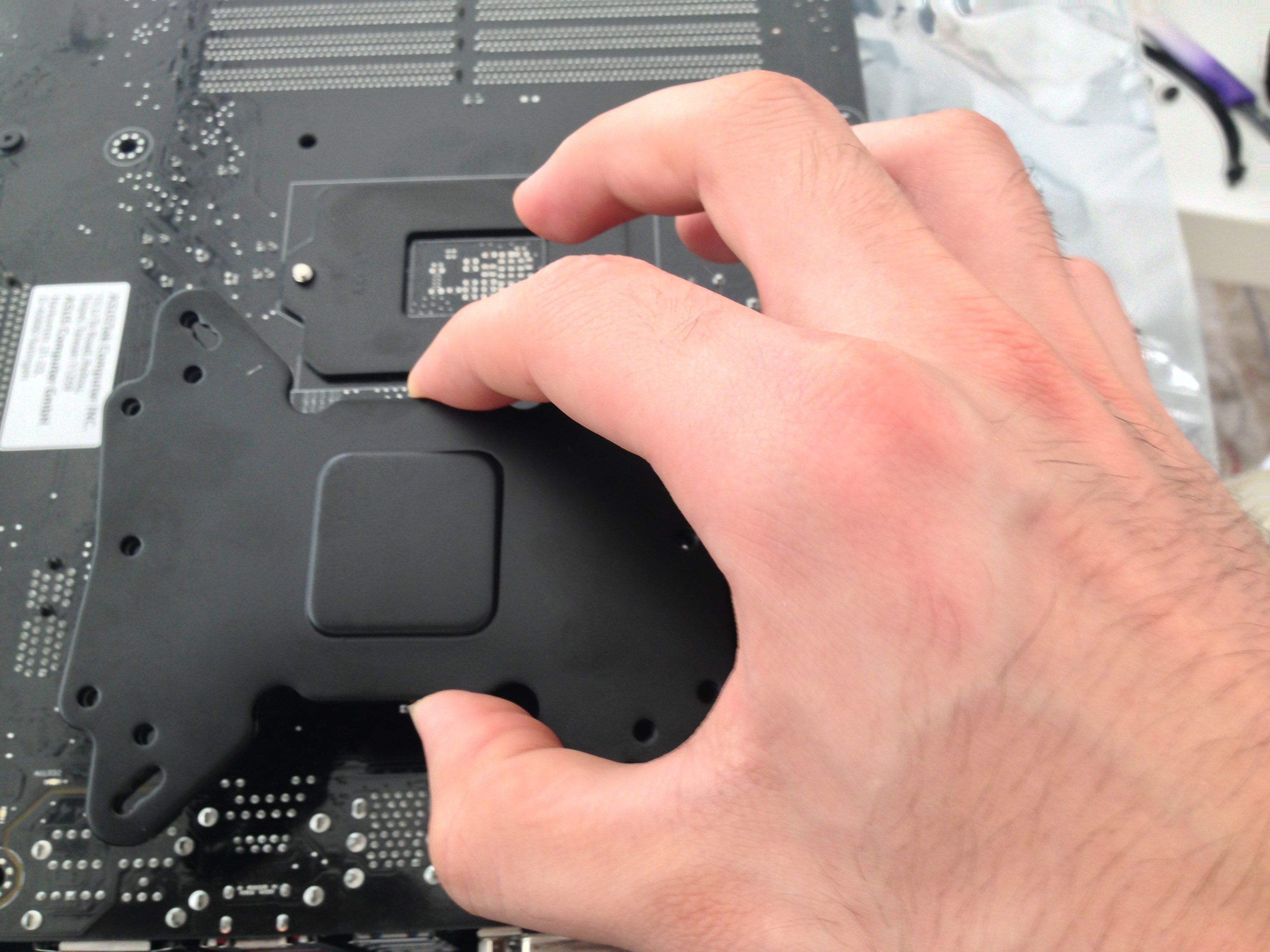

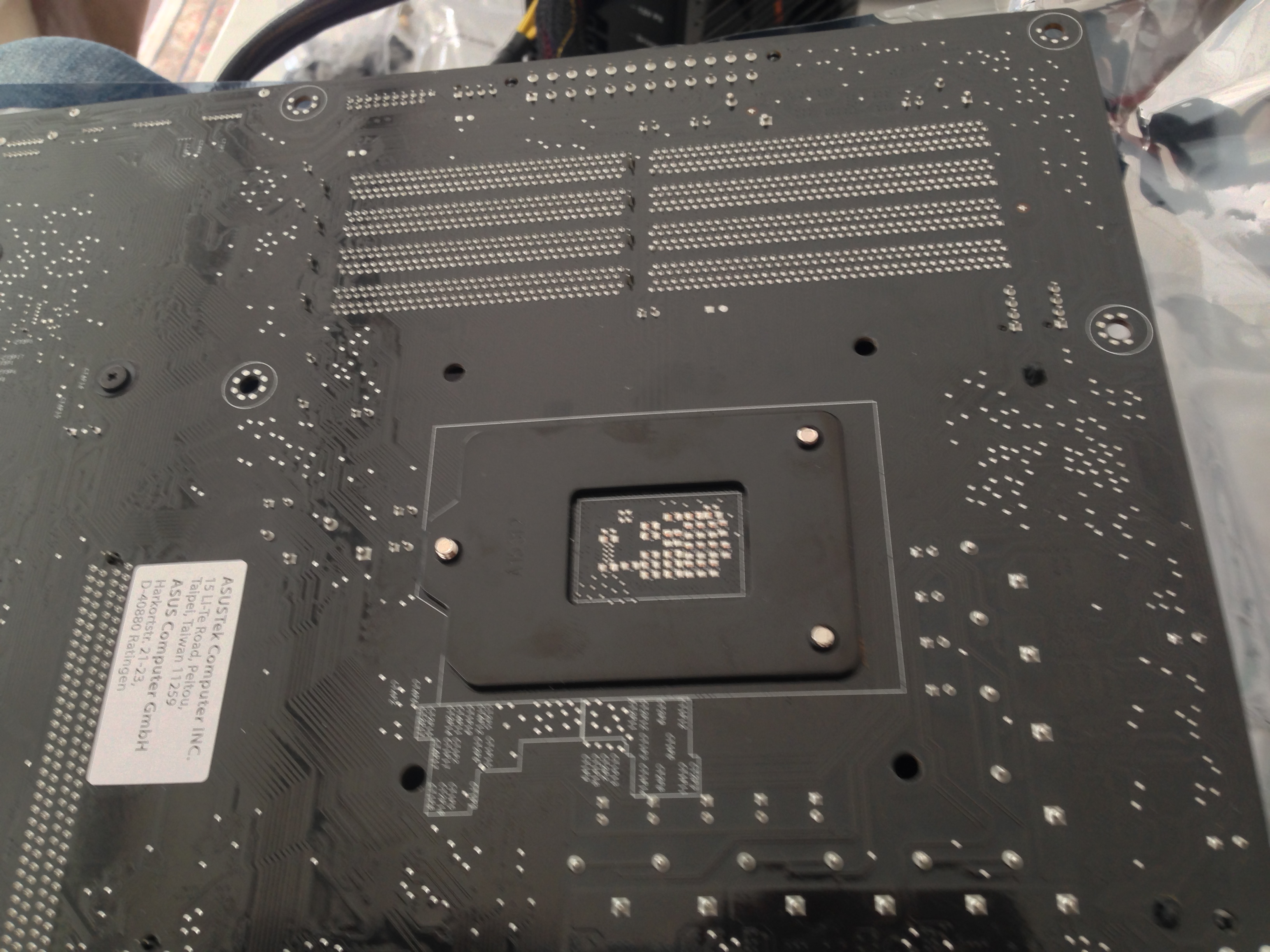

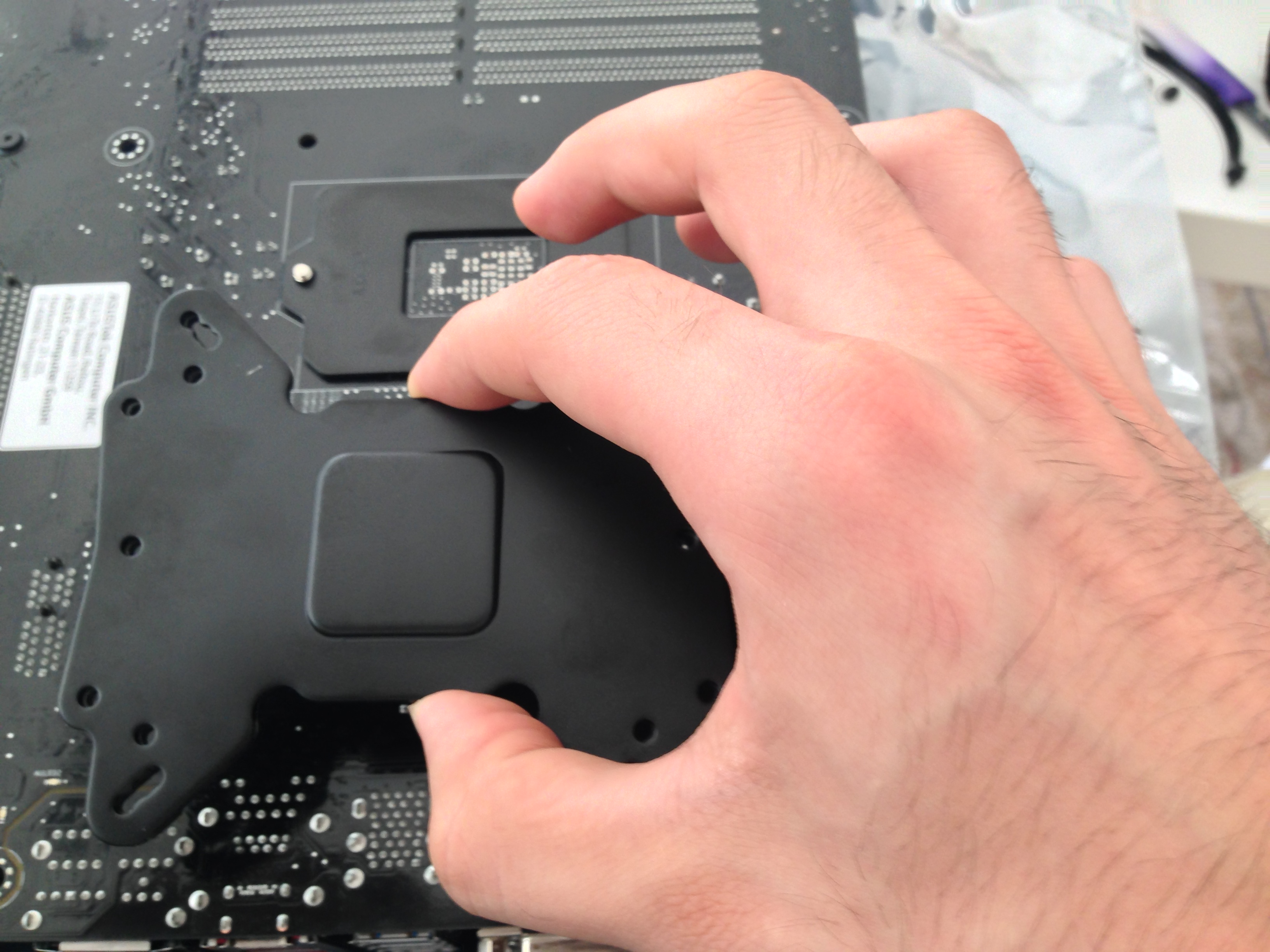

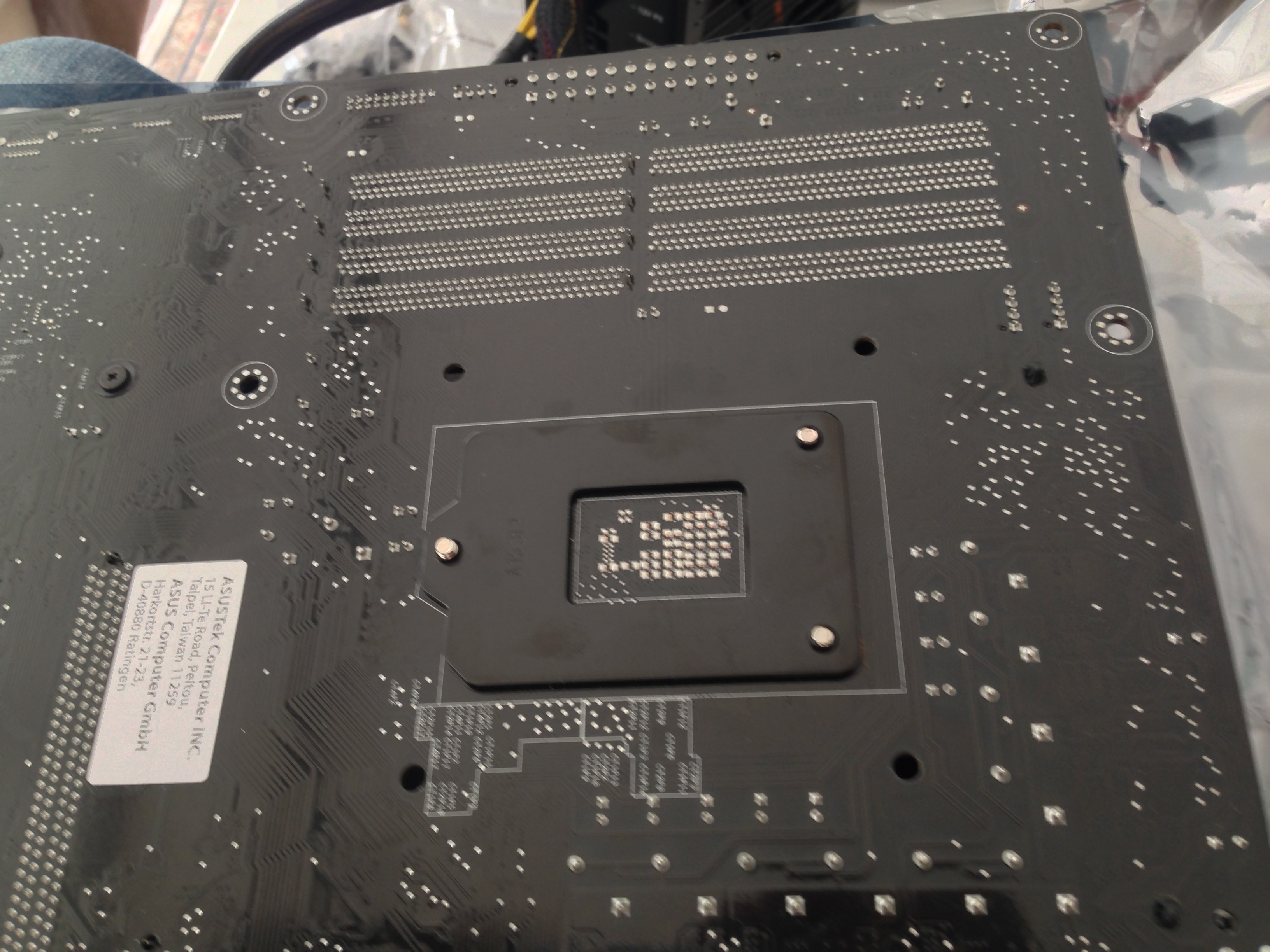

Ich habs auch mit dem Einbau versucht, dieser Deckel hinten stört !!



[Modin666]

Könnte entsprechend dem dritten Bild die linke Schraube sein, die zu lang übersteht? Sonst müstte es eigentlich passen.



[bisy]

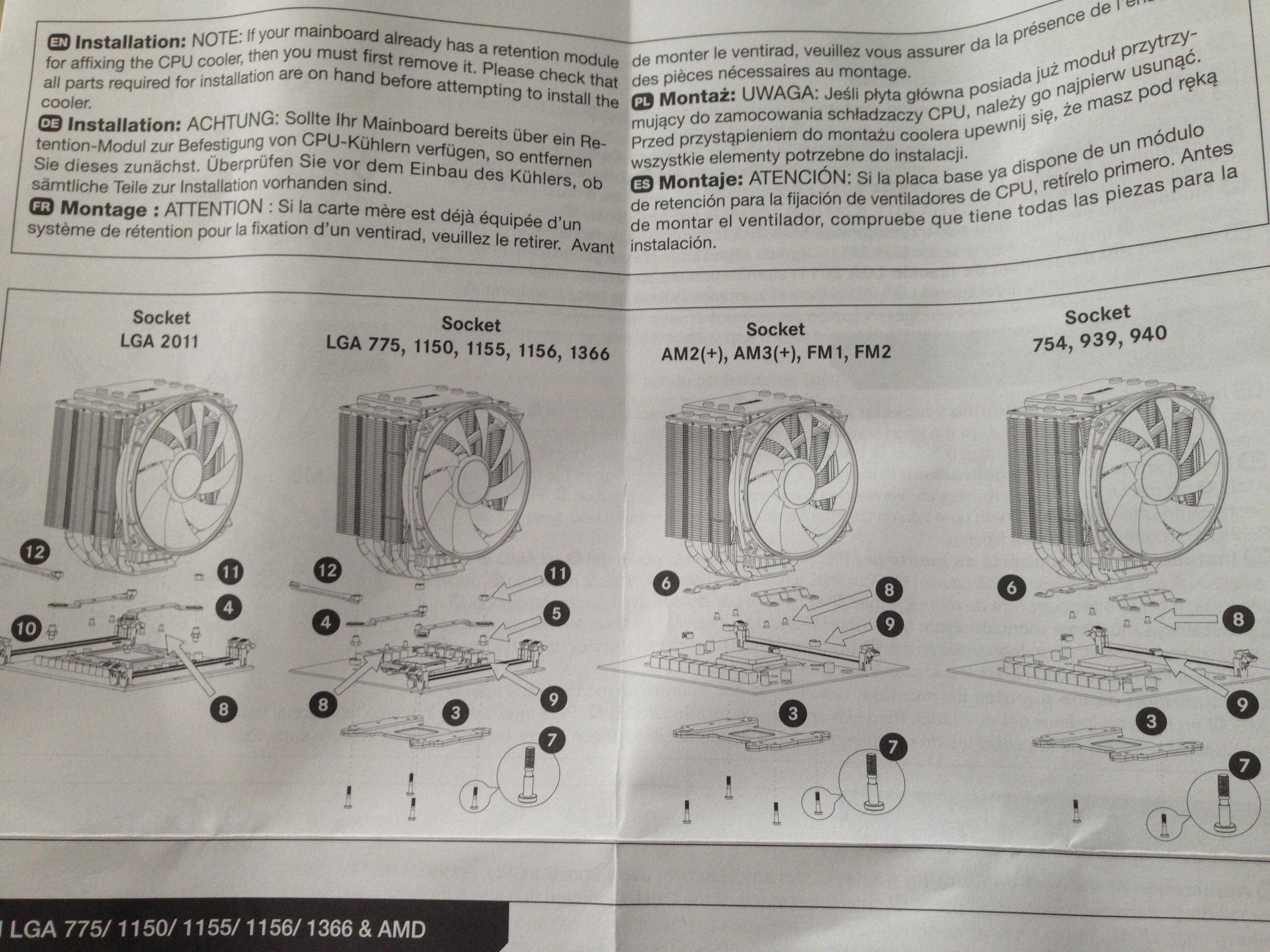

zu dem Kühler gibt es doch auch eine Anleitung dazu, wo beschrieben ist, wie man den für AMD und Intel Systeme zusammen baut, warum benutzt du nicht die Anleitung?



[Teropet]

Schonmal hier geschaut? http://www.bequiet.com/volumes/PDM/_products/bk019/bk019_mn_de.pdf

PS:



[bisy]

hier mal auch ne Video Einbauanleitung für dich, das Video zeigt den Einbau zwar wenn man den Kühler wechselt, wenn das Board drinn ist, das ist aber wurst https://www.youtube.com/watch?v=x4_5L0Zq298



[Modin666]

Ah, nettes Video - da muss der liebe Bastler nur die Backplate 90° zum Foto drehen, dann passt das mit den Schrauben auch - man war ich selbst blind.

Viel Spaß beim Basteln



[Heico55]

zu dem Kühler gibt es doch auch eine Anleitung dazu, wo beschrieben ist, wie man den für AMD und Intel Systeme zusammen baut, warum benutzt du nicht die Anleitung?

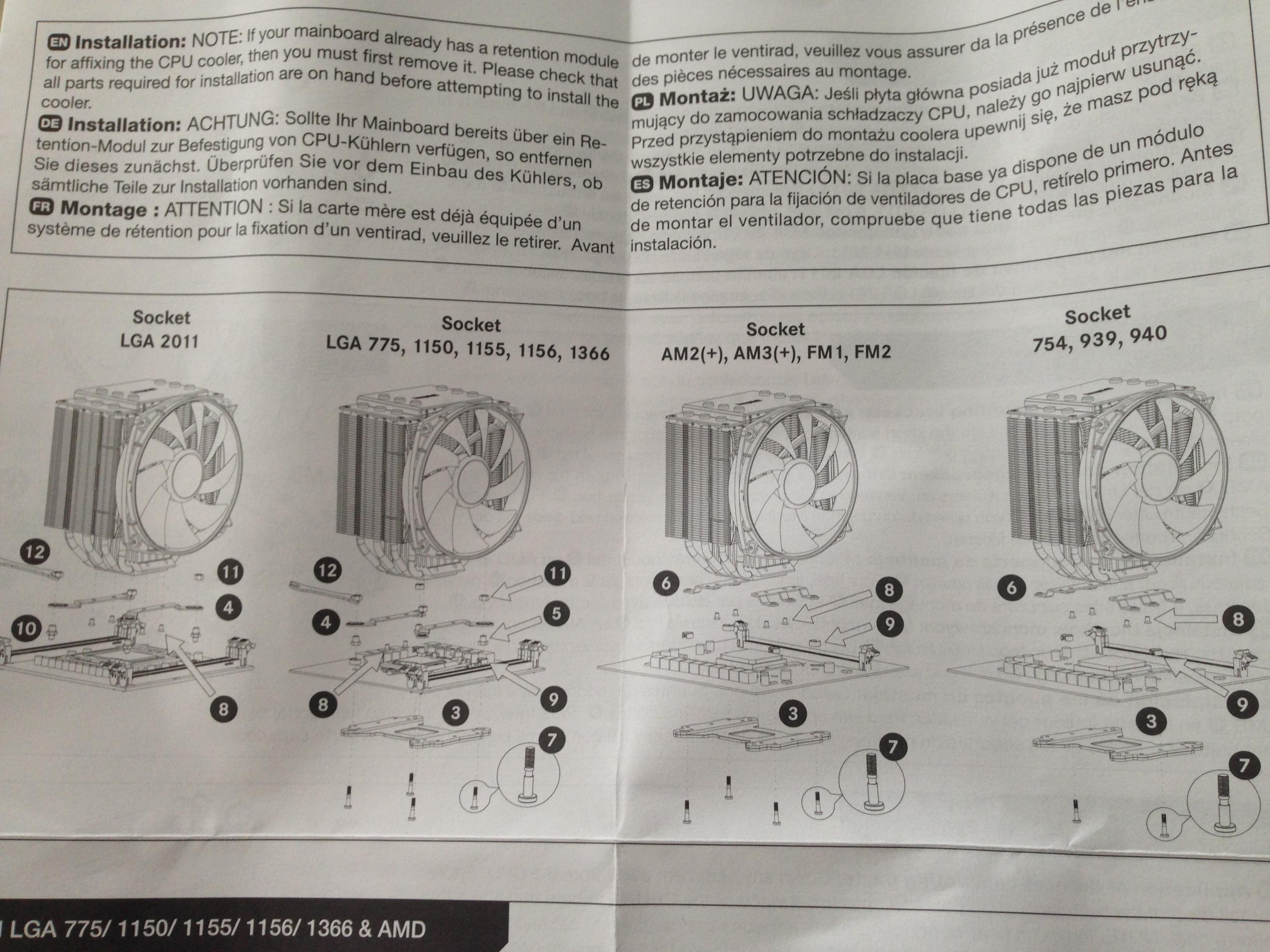

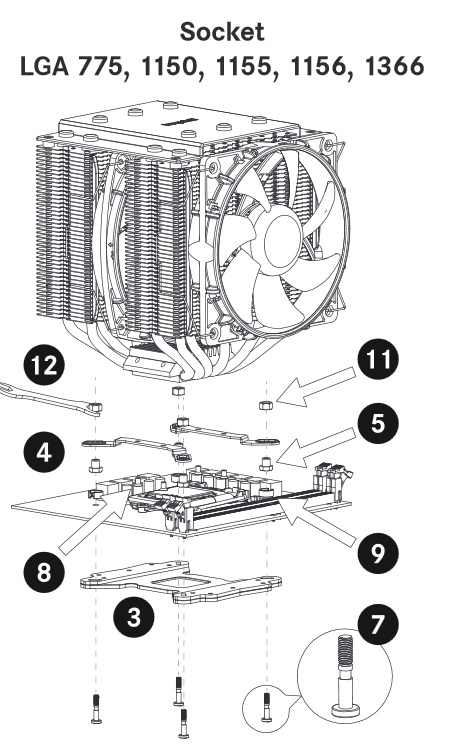

Welches Bild gehört zu meinem mainboard ?



[psy187]

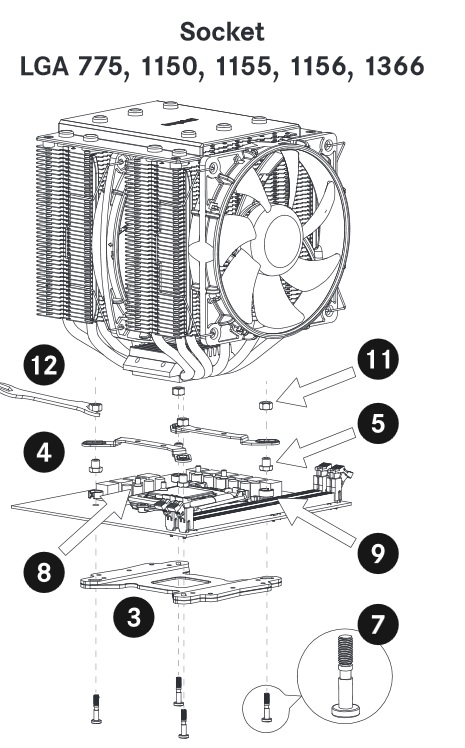

Wenn ich das richtig sehe musst du die mittlere Bohrung (von den 3Bohrungen) nehmen für 1150 System z.b

2Bild von links // 1150,1155,1156



[Teropet]

Nr. 2



[Jesterfox]

Das 2. von Links (1150 und 1155 sind wie gesagt identisch zu deinem 1151)
