Mainboard hat zu wenig Netzteilpins

[Konstantin S.]

Hallo zusammen,

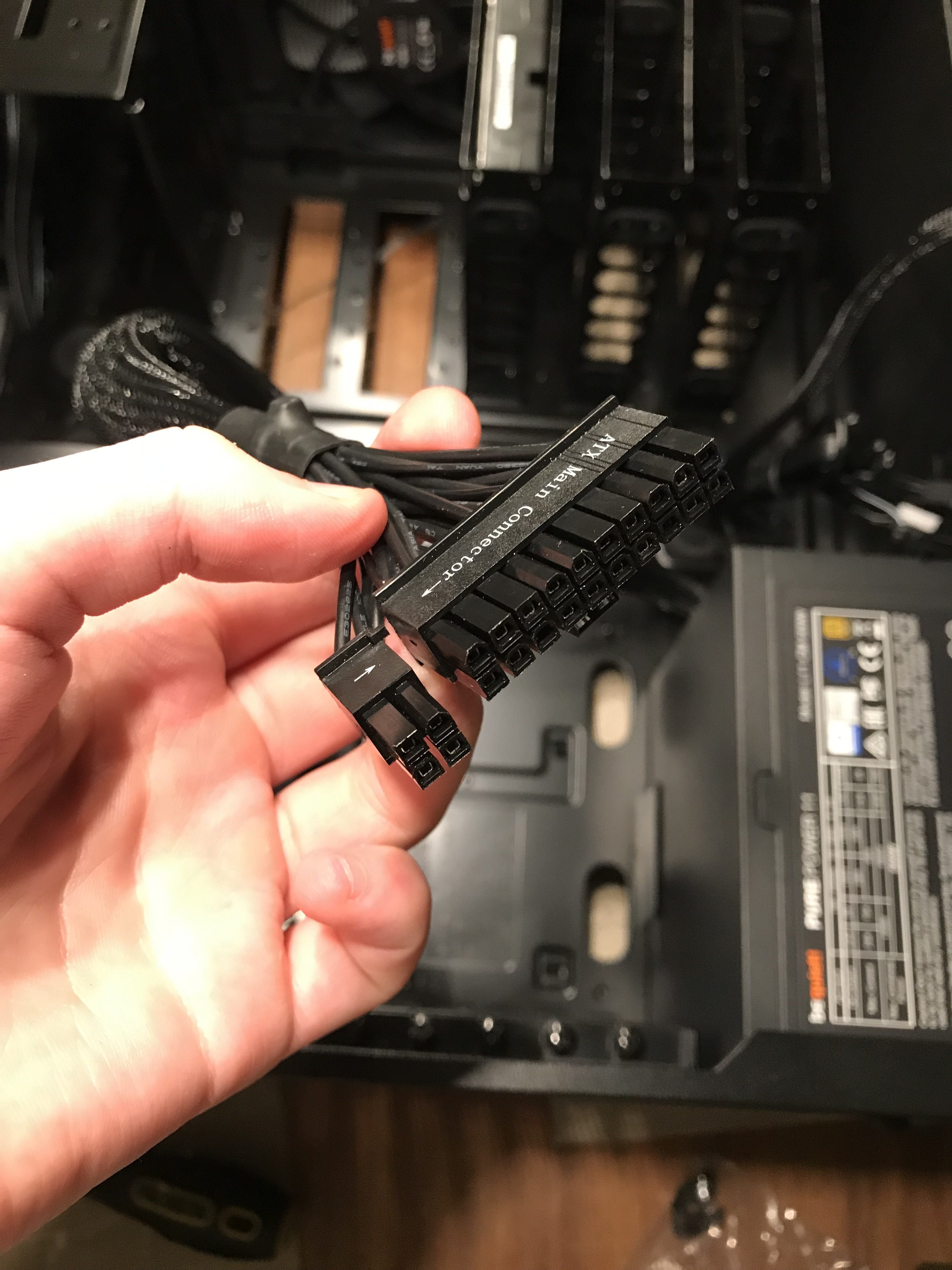

Ich habe mir ein neues Netzteil gekauft, jedoch hat der Mainboardanschluss am Netzteil (ATX main connecter) 20/24 pins und mein Mainboard nur 10. Müssen alle Pins am Mainboard angeschlossen sein, oder nur so viele, wie beim Mainboard reinpassen ?

Bild folgt:



[ghecko]

Öhm, um welches MB handelt es sich hier? Von der Bauteildichte ist das wohl ein ITX-Board.



[G-Red]

Welches Mainboard (Model) hast du?



[Konstantin S.]

Öhm, um welches MB handelt es sich hier?

Weiß ich leider nicht, ist aus nem Fertig-PC ausgebaut. :/ Ist eins von MSI



[ghecko]

Steht da nix drauf? Mach mal ein Foto vom gesamten Mainboard.



[Jesterfox]

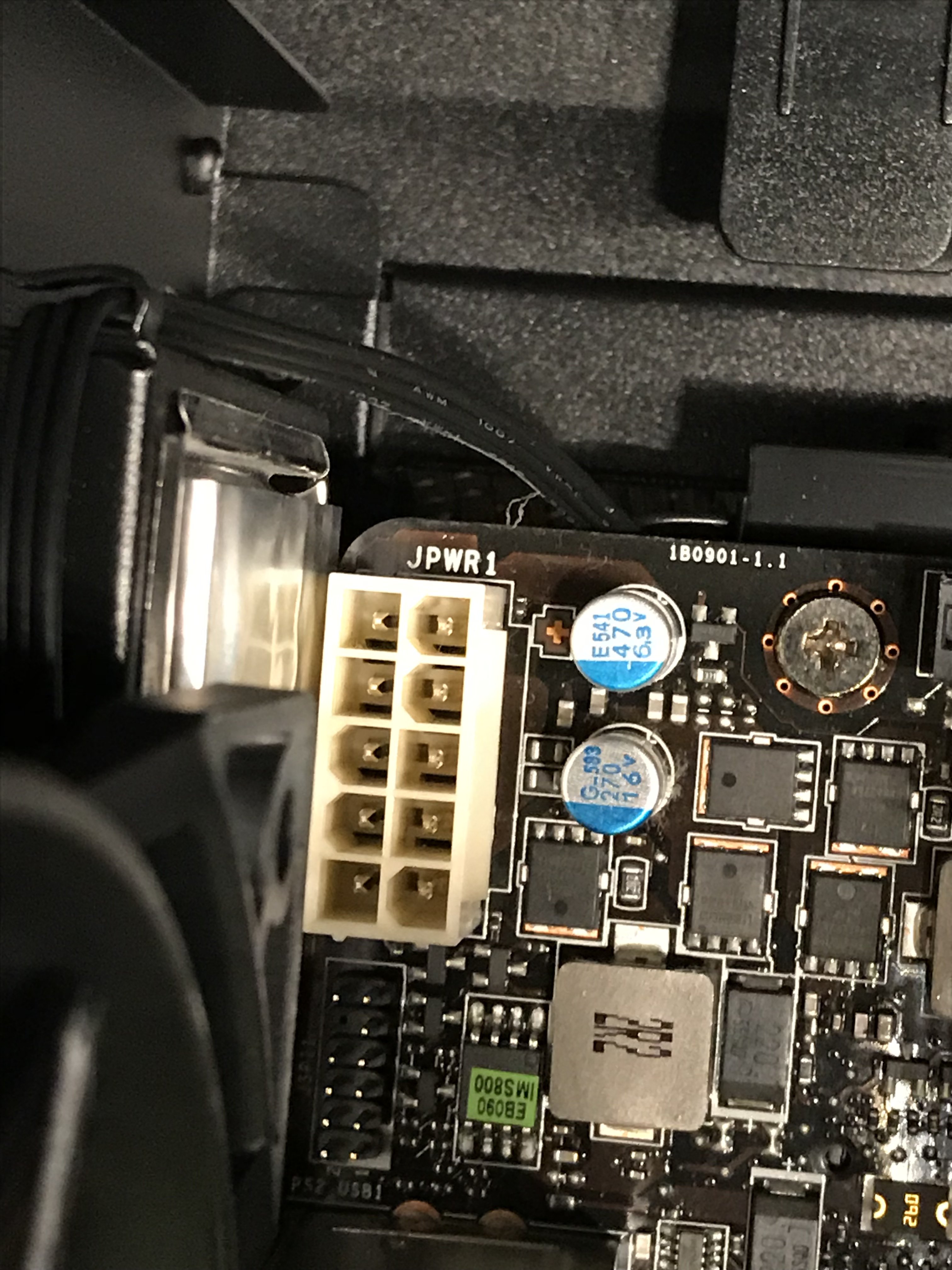

Der 10 polige Stecker vbvon deinem Mainboard ist für reine 12V Netzteile... das ist nicht mit ATX kompatibel. Es gibt zwar Adapter, aber dann solltest du auf jeden Fall ein Netzteil mit DC-DC Technik haben.



[G-Red]

Weiß ich leider nicht, ist aus nem Fertig-PC ausgebaut. :/ Ist eins von MSI

Auf dem Mainboard direkt, müsste Irgendeine Bezeichnung sein. Mach mal ein Foto von Oben vom gesamten Board.



[Konstantin S.]

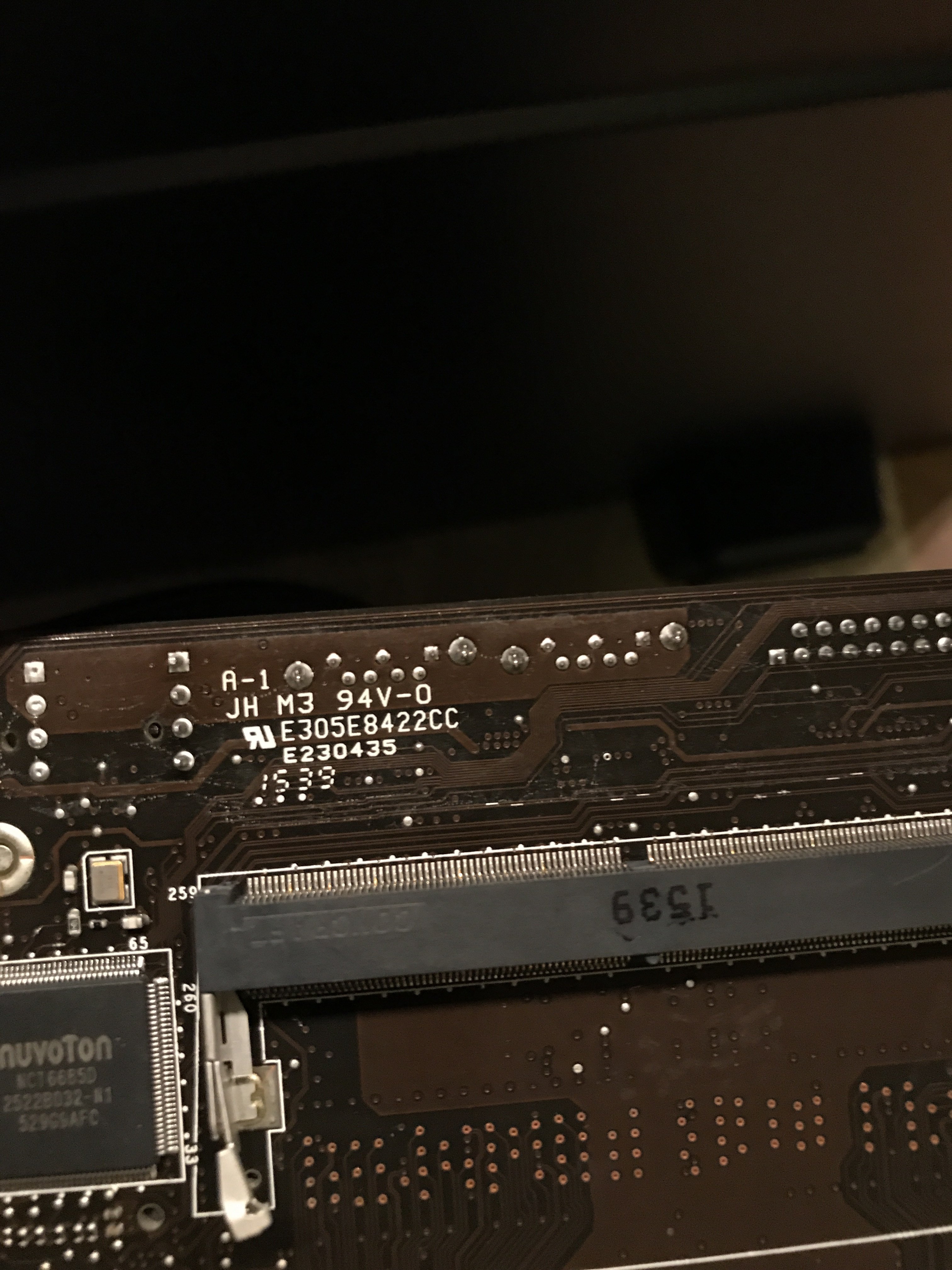

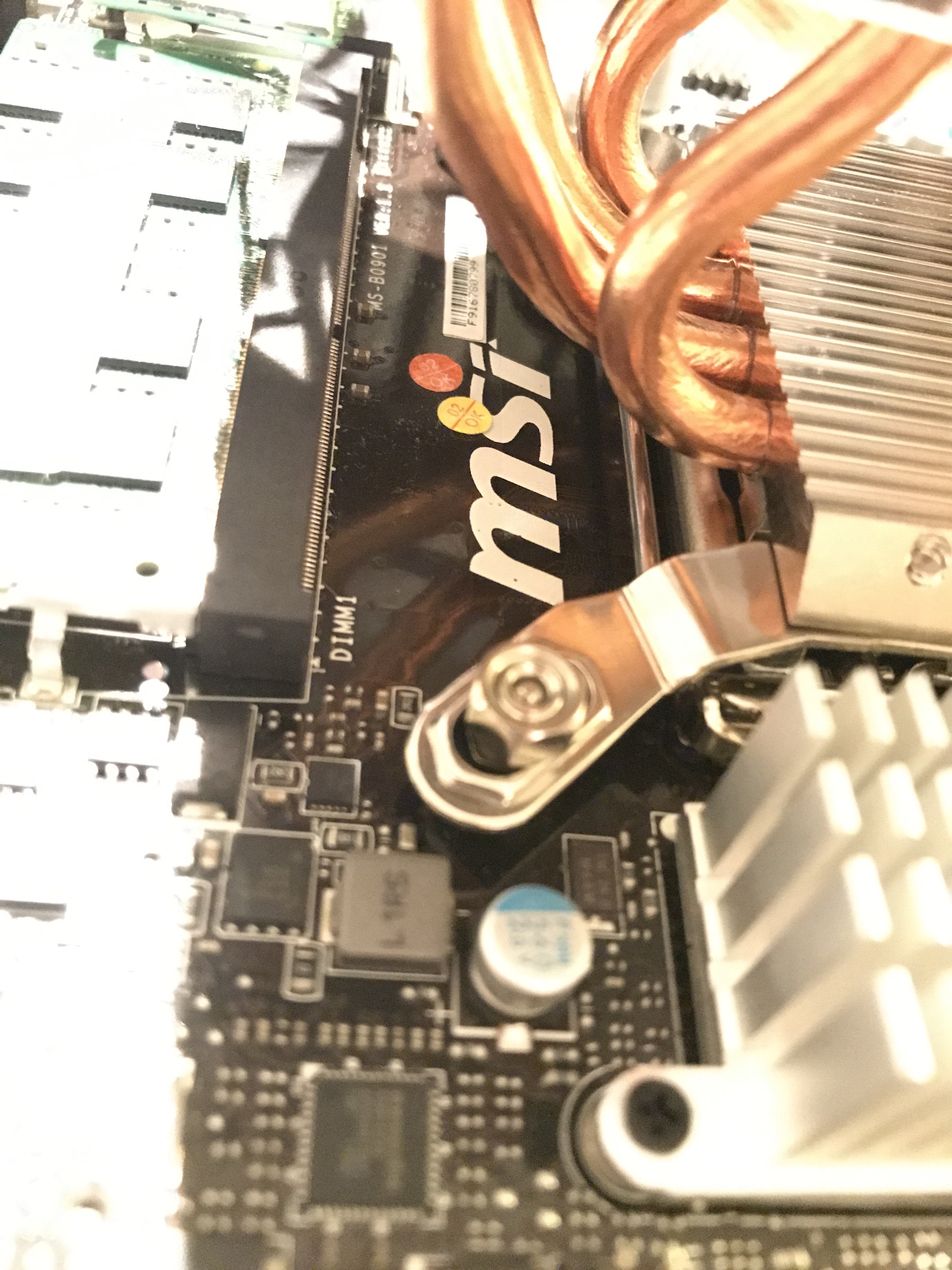

Steht da nix drauf? Mach mal ein Foto vom gesamten Mainboard.



[ghecko]

Ok, das hilft uns nicht weiter. Wir brauchen eins vom gesamten Mainboard.



[bisy]

fragen wir mal andersherum, welcher fertig PC ist es denn? es gibt meist Adapter Kabel für den Fertig PC Hersteller auf die Standard ATX Stecker, ob es am Ende funktioniert, kann man halt nur testen.
Das ist halt der Nachteil an OEM fertig PCs, sind halt schlecht aufrüstbar.

Der fertig OEM Hersteller hält sich halt nicht an die Standardisierung und nutzt eigene Stecker und Pin Belegungen. Das Netzteil kannst du ohne passenden Adapter nicht anschließen, außer du tauschst noch das Board aus



[Konstantin S.]

Der 10 polige Stecker vbvon deinem Mainboard ist für reine 12V Netzteile... das ist nicht mit ATX kompatibel. Es gibt zwar Adapter, aber dann solltest du auf jeden Fall ein Netzteil mit DC-DC Technik haben.

Wäre es dann mit dem Netzteil möglich ?



[bisy]

ja das Netzteil passt für normale PCs mit standardisierten Mainboard,es passt halt nicht an deins ohne Adapter.

Welcher PC Hersteller und Model ist es denn genau?



[Konstantin S.]

fragen wir mal andersherum, welcher fertig PC ist es denn? es gibt meist Adapter Kabel für den Fertig PC Hersteller auf die Standard ATX Stecker, ob es am Ende funktioniert, kann man halt nur testen.
Das ist halt der Nachteil an OEM fertig PCs, sind halt schlecht aufrüstbar.

Der fertig OEM Hersteller hält sich halt nicht an die Standardisierung und nutzt eigene Stecker und Pin Belegungen. Das Netzteil kannst du ohne passenden Adapter nicht anschließen, außer du tauschst noch das Board aus

Das Mainboard war in einem MSI Nightblade MI2 ( https://www.amazon.de/MSI-Nightblade-MI2-B7670097048G1T0DS10MH-Desktop-PC-Skylake/dp/B0151LVQPU )



[KnolleJupp]

Nein!

Du hast ein OEM Mainboard. In Fertig-Rechnern wird gerne proprietäre Technik verbaut.
Dein Mainboard bzw. die Stromanschlüsse darauf sind nicht kompatibel mit Standard-ATX Netzteilen.

Es kann sein das es Adapter gibt, dann muss der Adapter aber explizit mit exakt deinem Mainboard-Modell kompatibel sein.
Weil, wie der 10-polige Stromanschluss belegt ist, weißt du eben nicht.

Du kannst an dieses Mainboard kein normales Netzteil anschließen!



[Humptidumpti]

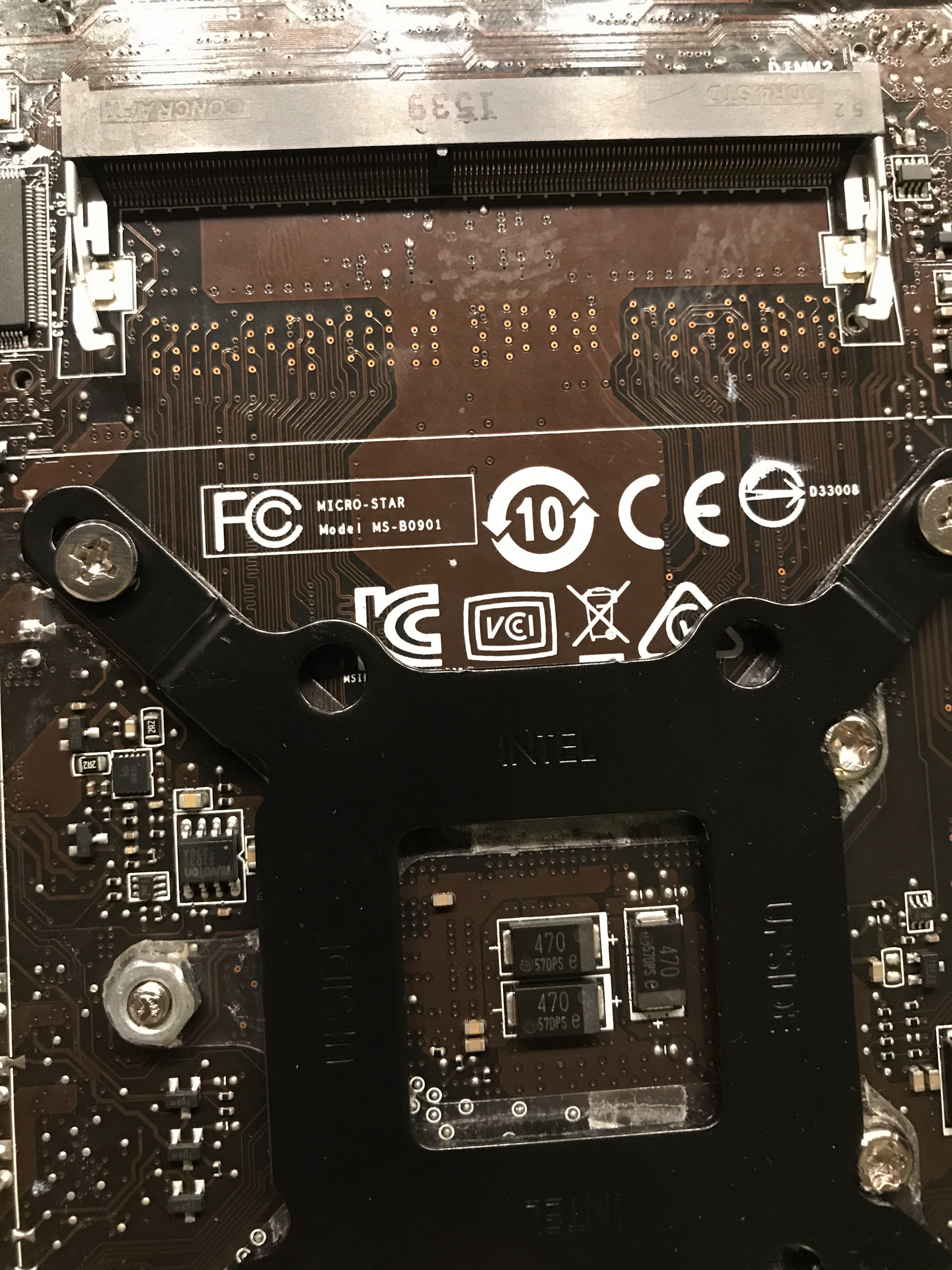

Board ist ein MSI MS-B0901. Absolutes OEM Board aus einem Nightblade Rechner.

Ich finde keine Dokumentation über die Pinbelegung des Netzteils oder des Steckers. Wenn das Originalnetzteil defekt ist muss das gleiche neu her. Mit Adaptern wird man da nicht viel machen können.



[blubberbirne]

Netzteil Herstellernummer: S93-0909400-S14



[bisy]

Oder man tauscht noch das Board in ein normales.
Adapter gibt es für Medion oder DELL, für den MSI finde ich garade keinen



[Jesterfox]

Wäre es dann mit dem Netzteil möglich ?

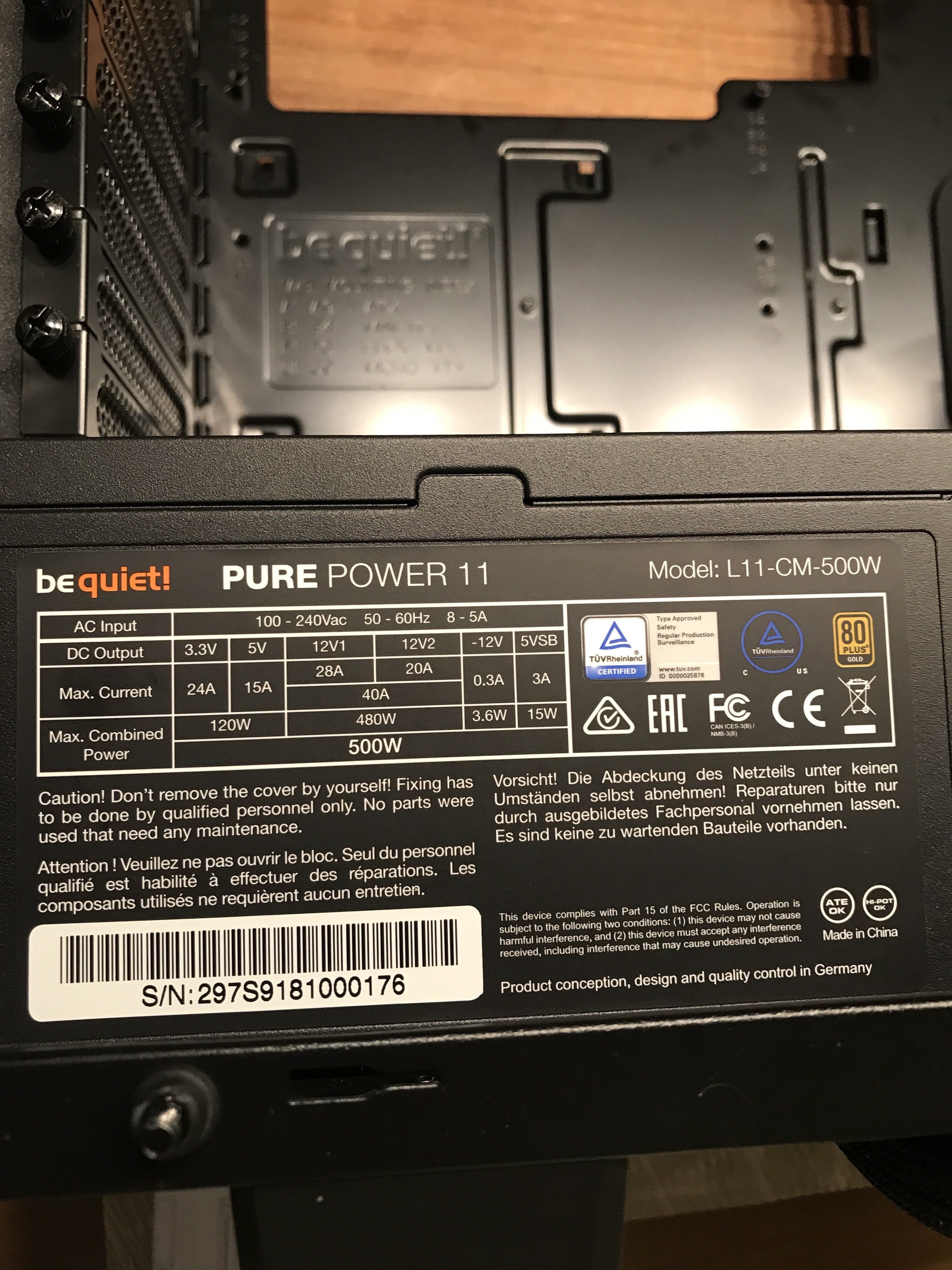

Prinzipiell ja, ab dem 11er haben auch die Pure Power DC-DC. Fehlt nur noch ein passender Adapter, dabei sollte vorher abgeklärt werden ob das tatsächlich der "Standard" 10polige Anschluss ist für den ich es halte.



[Cooli]

Würde auch eher versuchen den Weg zu gehen, über Ebay, irgendwelche Kleinanzeigen oder hier im Forum ein Sockel 1151 Board mit DDR4 (und wenn möglich gleichem Chipsatz) günstig gebraucht zu bekommen. Ist am Ende sicherlich nicht teurer, als wenn man versucht das original, proprietäre Netzteil zu besorgen. Und wie man hier liest, kann das mit dem Adapter ja auch schief gehen...



[florian.]

und so ein Adapter (sofern es ihn gibt) wird sicherlich auch 25-30€ kosten.
Standard Mainboard für 60-70€ rein und fertig.
