Sooo, hallo zusammen!
Ich möchte hier für Interessierte meinen Custom-Loop dokumentieren und meine Erfahrungen mit euch teilen.
Ende März habe ich angefangen meinen PC-Komponenten zu bestellen und habe diese über Ostern getestet.
So, dann über Ostern getestet und festgestellt, dass das Gigabyte Board anfängt zu fiepen, sobald man den PC anmacht. Kein normales Spulenfiepen, viel höhrer Ton und hat sich nie verändert. Egal was ich gemacht hab, von Bios bis Volllast, es blieb immer gleich. Zurückgeschickt, anderes Gigabyte Board hatte ebenfalls das Problem, wieder zurück und dann auf das Asrock gewechselt und nun wunschlos glücklich.
Die 7900XT hat leichtes Spulenfiepen bei über 300FPS, damit kann ich leben. Bin gespannt, wie es sich mit dem Wasserkühler verändert.
Nun zur WaKü:
So, mein erster Akt war die Spülung des Mo-Ra's.
Hab einen provisorischen Loop im Badezimmer aufgebaut, dabei einen Messbecher aus Glas kaputt gemacht und mein halbes Bad unter Wasser gesetzt, aber Spülen hat funktioniert und ich habe in der Tat ein paar kleinere Partikel gefunden. Ich habe nur destilliertes Wasser genommen. Der Mo-Ra soll ja von Haus aus schon sehr sauber und ohne viele Rückstände sein im Vergleich zu anderen Radiatoren
Nebenbei: Die Ultitibe Kombi ist maximaler Pain um einen Loop zu befüllen. Bis man es endlich schafft, dass die Luft aus der Pumpe ist, hat man einiges an Geduld verloren... Zuerst hab ich gedacht, dass meine Pumpe defekt sei, weil sie lief, Geräusche machte, aber das Wasser sich nicht bewegte.
Weiß nicht, wie gut man es erkennen kann, aber ein paar schwarze Partikel waren drin. Will nicht ausschließen, dass es auch von den Barrow Fittingen stammen könnte, aber egal.
Pumpe also anschließend gesäubert und Loop wieder auseinander gebaut.
Ich wollte für den Mo-Ra auf jeden Fall einen Staubfilter haben und habe mir dafür ein Nylon Mesh-Gewebe bei Aliexpress bestellt.
Musste dann leider feststellen, dass die originalen Schrauben für den Mo-Ra leider echt manchmal minimal zu kurz sind für die P14. Ich konnte nicht alle Schrauben verwenden, aber genug damit die Lüfter halten.
Ergebnis wie folgt: Nicht schön, aber selten
Pumpenentkopplung war auch so eine Herausforderung, aber seht selbst. Ihr werdet gleich noch sehen, warum ich es so gemacht habe.
Pumpe hält erschaunlich gut, wenn man die Löcher nicht zu groß macht.
Nun kam Mitte Mai dann endlich der Wasserblock für die GPU, obwohl der eigentlich schon für Ostern versprochen war..
Hier in sauber (halbwegs jedenfalls, die Spannungswandler habe ich anschließend nochmal weiter bearbeitet):
Der Kühler ist ein ganz schönes Monster und wirklich schwer, würde sogar sagen fast genauso schwer wie der Lüftkühler der XFX.
Nun ging der Bastelspaß so richtig los:
So siehts dann fertig aus. Hab mir parallel noch die Backplate mit dem SSD Kühler vom Mainboard zerkratzt
Der Durchflusssensor war zu nah an der Pumpe und hat die GPU nach oben gedrück, habe es zu spät realisiert. GPU wieder raus und ein weiteres Stück Schlauch zwischen Pumpe und Sensor hat das Problem behoben.
Mit dem 3D Drucker ne neue Adapterplatte angefertigt, damit ich für die Kabel mehr Platz habe.
Viel Platz für die Kabel habe ich in der Tat nicht. Daher auch die merkwürdige Entkopplung der Pumpe, jeder Millimeter zählt. Wenn ich Pech habe, drücken hinterher die Kabel die Pumpe nach unten und die Entkopplung war fürn Ar***. Sollte aber passen.
Mein Badezimmer durfte als erstes meinen neuen PC bestaunen. Watercool-Slotblende machts möglich und die Schnellpullungen waren auch schon mit dabei. Erster Teil des Loops wurde also befüllt.
Den Mo-Ra habe ich parallel auch im Badezimmer separat befüllt. Leider kein Foto
PC also auf den Schreibtisch, Mo-Ra daneben, Schnellverbinder zusammengesteckt und fertig. Netzteil nochmal angeschmissen und bisschen Luft aus dem Loop befördert.
Hier um letzten Bild sieht man auch noch das T-Stück mit dem Barrow-Schiebeventil oben am Mo-Ra. Sehr geiles Teil. So kann ich dank der Schnellverbinder bei Bedarf den PC oder den Mo-Ra getrennt unabhängig von einander leeren.
Bei der ganzen Befüll-Aktion ist leider der Schalter vom Netzteil kaputt gegangen. PC wird also diese WE nicht final zusammengebaut. Ich besorge mir erst Ersatz und baue dann alles zusammen.
Frage nebenbei: ich hab etwas tiefer in die Tasche gegriffen und alle 90° Fittinge in der großen Version mit den drehbaren Gliedern genommen, macht das durchflusstechnisch überhaupt einen Unterschied? Preislich kosten die ja das doppelte bis dreifache.
Das wars soweit von mir. Wenn das neue Netzteil da ist, gehts hier weiter mit ersten Tests, Temperaturen und Durchflussangaben.
Schreibt mir gerne, was ihr von meinem Loop haltet.
MfG
MonteSuma
Ich möchte hier für Interessierte meinen Custom-Loop dokumentieren und meine Erfahrungen mit euch teilen.
Ende März habe ich angefangen meinen PC-Komponenten zu bestellen und habe diese über Ostern getestet.
- CPU: AMD Ryzen 7 7700X, 8C/16T, 4.50-5.40GHz, boxed ohne Kühler (100-100000591WOF)
- Mainboard: ASRock B650M PG Riptide (90-MXBJ90-A0UAYZ) (gestartet bin ich mit einem GIGABYTE B650M Gaming X AX aber dazu gleich mehr)
- RAM: Corsair Vengeance schwarz DIMM Kit 32GB, DDR5-6000, CL36-38-38-76, on-die ECC (CMK32GX5M2B6000C36)
- GPU: XFX Speedster MERC 310 Radeon RX 7900 XT Black Edition, 20GB GDDR6, HDMI, 2x DP, DP (RX-79TMERCB9) (bin natürlich schon etwas traurig, dass die XTX mittlerweile so günstig geworden ist... naja gut..)
- SSD: Kingston KC3000 PCIe 4.0 NVMe SSD 1TB, M.2 (SKC3000S/1024G)
- Netzteil: Corsair SF Series Platinum SF750 750W SFX (CP-9020186-EU) Die originalen PCIe-Kabel sind leider etwas zu kurz, daher musste ich von CableMod Ersatz besorgen.
- Gehäuse: Jonsbo D30 schwarz, Glasfenster (D30 Black)
- Lüfter: Artic P12/P14 A-RGB
So, dann über Ostern getestet und festgestellt, dass das Gigabyte Board anfängt zu fiepen, sobald man den PC anmacht. Kein normales Spulenfiepen, viel höhrer Ton und hat sich nie verändert. Egal was ich gemacht hab, von Bios bis Volllast, es blieb immer gleich. Zurückgeschickt, anderes Gigabyte Board hatte ebenfalls das Problem, wieder zurück und dann auf das Asrock gewechselt und nun wunschlos glücklich.
Die 7900XT hat leichtes Spulenfiepen bei über 300FPS, damit kann ich leben. Bin gespannt, wie es sich mit dem Wasserkühler verändert.
Nun zur WaKü:
- Mo-Ra3 420 LT mit 9x Artic P14
- Aqua Computer Ultitube D5 50 Kombi mit dem kleinsten AGB
- AC Durchflusssensor high flow LT
- AC Temperatursensor
- AC Quadro
- AC EPDM Schlauch
- AC Double Protect Ultra Clear
- AC Shoggy für die Pumpenentkopplung
- Barrow Fittinge
- ALC ES Schnellkupplungen, diese Plastik Industrie-Teile. Wollte eigentlich CPC NS6, aber bekommt man aktuell nicht
- EK WB Quantum Velocity Acetal Copper mit seperatem AM5 Schraubenset
- ALC Aurora Acryl Wasserblock für die XFX 7900XTX Merc310
So, mein erster Akt war die Spülung des Mo-Ra's.
Hab einen provisorischen Loop im Badezimmer aufgebaut, dabei einen Messbecher aus Glas kaputt gemacht und mein halbes Bad unter Wasser gesetzt, aber Spülen hat funktioniert und ich habe in der Tat ein paar kleinere Partikel gefunden. Ich habe nur destilliertes Wasser genommen. Der Mo-Ra soll ja von Haus aus schon sehr sauber und ohne viele Rückstände sein im Vergleich zu anderen Radiatoren
Nebenbei: Die Ultitibe Kombi ist maximaler Pain um einen Loop zu befüllen. Bis man es endlich schafft, dass die Luft aus der Pumpe ist, hat man einiges an Geduld verloren... Zuerst hab ich gedacht, dass meine Pumpe defekt sei, weil sie lief, Geräusche machte, aber das Wasser sich nicht bewegte.
Weiß nicht, wie gut man es erkennen kann, aber ein paar schwarze Partikel waren drin. Will nicht ausschließen, dass es auch von den Barrow Fittingen stammen könnte, aber egal.
Pumpe also anschließend gesäubert und Loop wieder auseinander gebaut.
Ich wollte für den Mo-Ra auf jeden Fall einen Staubfilter haben und habe mir dafür ein Nylon Mesh-Gewebe bei Aliexpress bestellt.
Musste dann leider feststellen, dass die originalen Schrauben für den Mo-Ra leider echt manchmal minimal zu kurz sind für die P14. Ich konnte nicht alle Schrauben verwenden, aber genug damit die Lüfter halten.
Ergebnis wie folgt: Nicht schön, aber selten
Pumpenentkopplung war auch so eine Herausforderung, aber seht selbst. Ihr werdet gleich noch sehen, warum ich es so gemacht habe.
Pumpe hält erschaunlich gut, wenn man die Löcher nicht zu groß macht.
Nun kam Mitte Mai dann endlich der Wasserblock für die GPU, obwohl der eigentlich schon für Ostern versprochen war..
Hier in sauber (halbwegs jedenfalls, die Spannungswandler habe ich anschließend nochmal weiter bearbeitet):
Der Kühler ist ein ganz schönes Monster und wirklich schwer, würde sogar sagen fast genauso schwer wie der Lüftkühler der XFX.
Nun ging der Bastelspaß so richtig los:
So siehts dann fertig aus. Hab mir parallel noch die Backplate mit dem SSD Kühler vom Mainboard zerkratzt
Der Durchflusssensor war zu nah an der Pumpe und hat die GPU nach oben gedrück, habe es zu spät realisiert. GPU wieder raus und ein weiteres Stück Schlauch zwischen Pumpe und Sensor hat das Problem behoben.
Mit dem 3D Drucker ne neue Adapterplatte angefertigt, damit ich für die Kabel mehr Platz habe.
Viel Platz für die Kabel habe ich in der Tat nicht. Daher auch die merkwürdige Entkopplung der Pumpe, jeder Millimeter zählt. Wenn ich Pech habe, drücken hinterher die Kabel die Pumpe nach unten und die Entkopplung war fürn Ar***. Sollte aber passen.
Mein Badezimmer durfte als erstes meinen neuen PC bestaunen. Watercool-Slotblende machts möglich und die Schnellpullungen waren auch schon mit dabei. Erster Teil des Loops wurde also befüllt.
Den Mo-Ra habe ich parallel auch im Badezimmer separat befüllt. Leider kein Foto
PC also auf den Schreibtisch, Mo-Ra daneben, Schnellverbinder zusammengesteckt und fertig. Netzteil nochmal angeschmissen und bisschen Luft aus dem Loop befördert.
Hier um letzten Bild sieht man auch noch das T-Stück mit dem Barrow-Schiebeventil oben am Mo-Ra. Sehr geiles Teil. So kann ich dank der Schnellverbinder bei Bedarf den PC oder den Mo-Ra getrennt unabhängig von einander leeren.
Bei der ganzen Befüll-Aktion ist leider der Schalter vom Netzteil kaputt gegangen. PC wird also diese WE nicht final zusammengebaut. Ich besorge mir erst Ersatz und baue dann alles zusammen.
Frage nebenbei: ich hab etwas tiefer in die Tasche gegriffen und alle 90° Fittinge in der großen Version mit den drehbaren Gliedern genommen, macht das durchflusstechnisch überhaupt einen Unterschied? Preislich kosten die ja das doppelte bis dreifache.

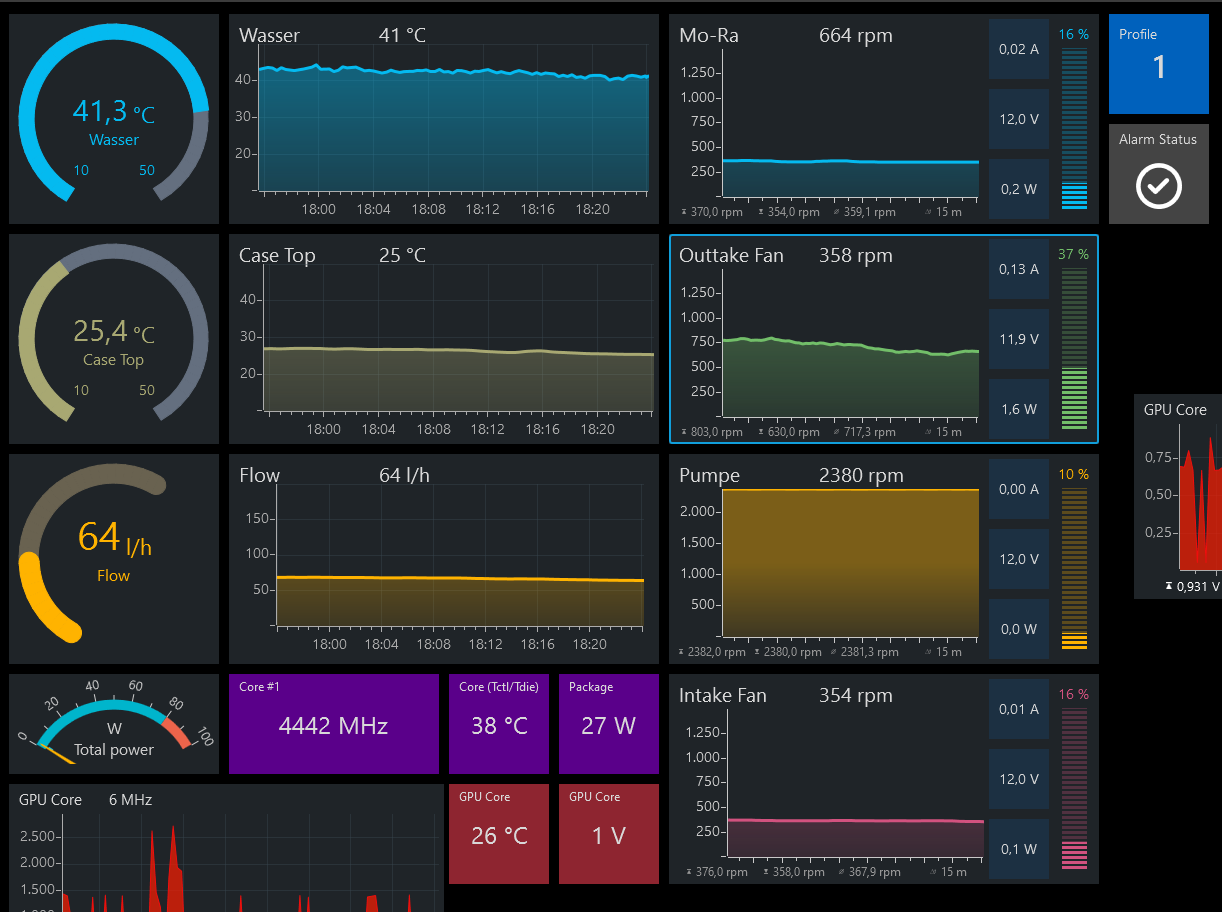

Das wars soweit von mir. Wenn das neue Netzteil da ist, gehts hier weiter mit ersten Tests, Temperaturen und Durchflussangaben.
Schreibt mir gerne, was ihr von meinem Loop haltet.
