Mysteriöser Stromanschluss?

[IndigoHD]

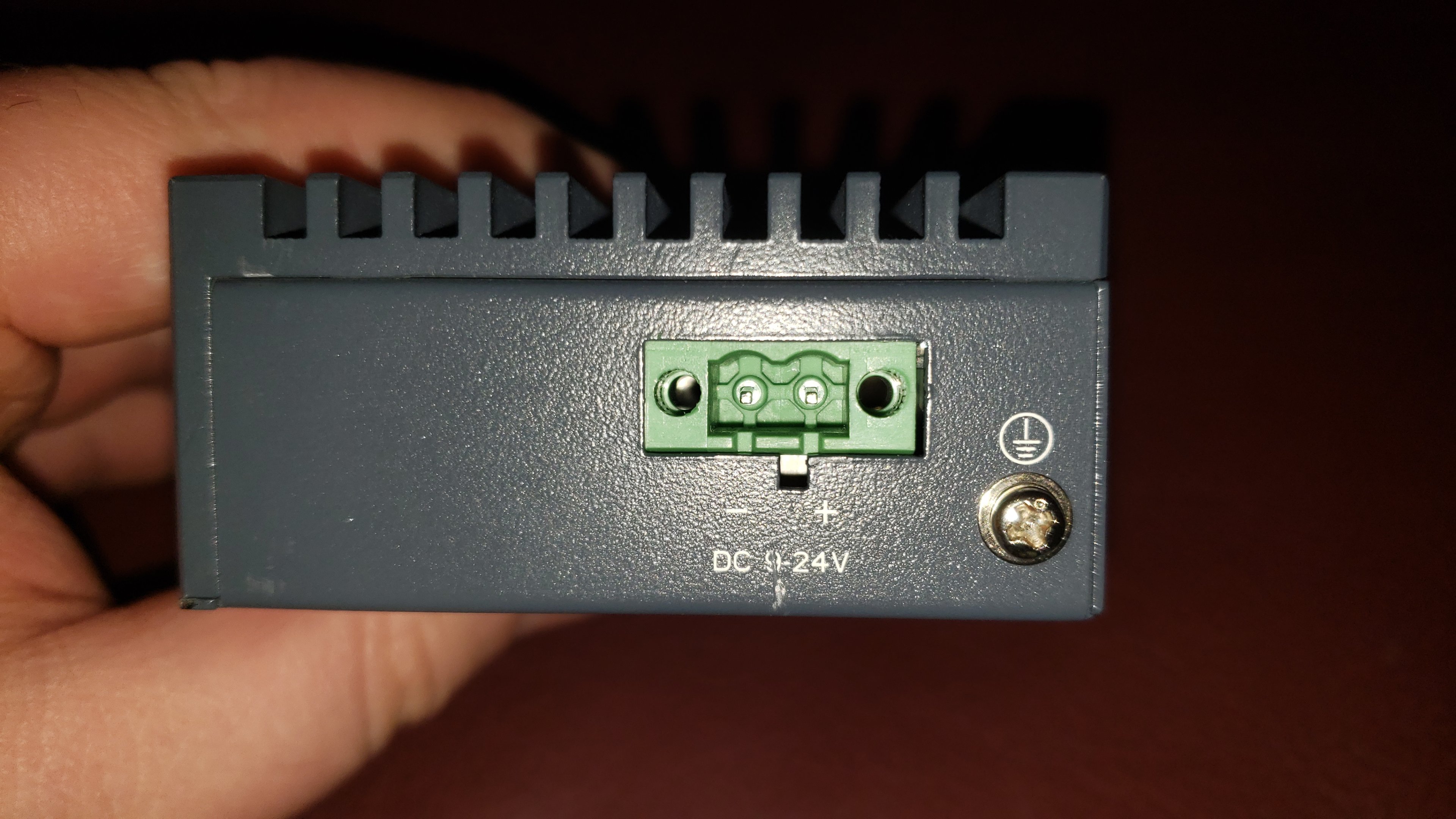

Kann mir jemand helfen und diesen Stromanschluss identifizieren?



[dms]

Servus, der "Stromanschluß" möchte mit 9-24 V Gleichspannung in gewünschter Polarität versorgt sein.

Die ,nicht gestellte, Frage ist vermutlich:
Wo bekomme ich den Stecker her/wie wird der bezeichnet?

Wie beim letzten Steckerrätsel gleich die Gegegfrage wie ist denn die genaue Gerätebezeichnung?

Nachtrag - hast die Treffer via Google Lens bemerkt?



[Kristatos]

Eine Buchse für Terminalblockstecker, denke ich:
Beispiel: https://www.elektronik-technik.de/k...ter-terminal-block-3-pin-schraubbar-2-teilig/



[IndigoHD]

Rocktech ISG-502. Ist ein Raspberry PI 4b getarnt als gateway in solidem metallgehäuse.

Ergänzung (24. Februar 2024)

Also nichts wofür man einfach stromstecker kriegt?



[00Julius]

Eine Buchse für Terminalblockstecker,

Ne, das ist es nicht. Deine verlinkte Buchse hat 3 Pins, hier sind es nur 2.



[dms]

hier

https://www.delock.de/produkt/65931/merkmale.html

scheint der "Stecker" Teil des Sets zu sein



[IndigoHD]

Nachtrag - hast die Treffer via Google Lens bemerkt?

was ist google lens?



[kartoffelpü]

https://www.pollin.de/p/ptr-a-phoenix-mecano-company-anschlussklemme-akz950-2-polig-gruen-451674



[dms]

@kartoffelpü .. eher weniger



[Kristatos]

Ne, das ist es nicht. Deine verlinkte Buchse hat 3 Pins, hier sind es nur 2.

Ich habe doch geschrieben, dass es nur ein Beispiel ist.



[Nilson]

Das ist ein in der Industrie recht üblicher Stecker. Ich kenne die primär als "Leiterplattenstecker" von Phoenix-Contact.
Miss mal den Abstand zwischen den Pins. Aus der Ferne würde sich sagen, dass der passen dürfte (5,08 mm Abstand):
https://www.phoenixcontact.com/de-de/produkte/leiterplattenstecker-mstb-25-2-stf-508-1777989
bzw. 5mm Abstand:
https://www.phoenixcontact.com/de-de/produkte/leiterplattenstecker-mstb-25-2-stf-1786831

Das ist aber nur der Stecker. Ein Netzteil, das 9...24V ausgibt, musst du extra besorgen.



[4nanai]

Ja, das übelste Ausmaß deutscher Forenkultur in Reinform. Als wäre man auf mikrocontroller.net unterwegs.

Props an @Nilson für die zielführende Antwort ohne Umschweife. Würde ebenfalls sagen, dass der Pinabstand zwecks Verifizierung nachgemessen werden sollte.



[avalance]

Weiss jemand ob das Zusatzboard zu dem der Stecker gehört (Rocktech RPI_300_EXT_V1) irgendwas "sinnvolles kann" ? Vermutlich nur irgendwas spezifisches für "Industriekram", also was ich im Privathaushalt komplett nicht benötige, da mein Projekt damit ja nix am Hut haben wird?

Ich hab auch so einen gebrauchten Rocktech ISG-502 gekauft und hab die Platine+Pufferspeicher (wo der Stecker oben quasi zugehört) einfach raus gebaut, ich brauch ja "nur" den Pi4 am Ende.



[Norbert_WarHier]

Hallo, ja für die meisten ist die Platine im Privathaushalt unnütz, so wie ein RPI ;-) Den können die meisten auch nicht gebrauchen. Aber wenn du einen Einsatzzweck hast: unter https://hackaday.io/project/195148-reverse-engineering-rocktech-isg-502 gibt es mehr Infos.

• Realtime Clock mit Batterie
• RS485
• RS232
• 9-24 V DCDC Regler
• 1 Schaltbare LED
• 4 GPIOs 5V tolerant mit Pegelwandlern.
