Netzteil zu Stark für den mainboard

[Vampy87]

Nein, wird wohl auch ein neues Board her müssen.

Und ein neues Gehäuse, ein neues Netzteil wird da nicht reinpassen.....



[Dolph_Lundgren]

Frag doch mal bei Fujitsu nach...



[rumpel01]

Mal ausführlich und lange im Netz nach Adaptern suchen, oder selbst basteln, sofern man genau weiß, was man da macht.

Oder Board einfach mittauschen. 60 bis 70 Euro kostet ein neues Brett.



[Stefan Payne]

Ähm, Leute...

Ihr habt aber schon gesehen, dass das verbaute Netzteil kein ATX Modell ist sondern eher wie ein TFX Netzteil ausschaut?!

Sprich:
Hier braucht es für eine starke Grafikkarte:
a) neues Netzteil
b) neues Gehäuse
c) neues Board

Adapter könnten möglich sein, wenn das Netzteil eine +5VSB Leitung hat.
Aber genau DAS ist eben nicht zwingend!
Es gibt nämlich auch schon Netzteile, die eine +12V Standby Leitung haben.

Also von daher wäre es schon schön, wenn sich einige etwas zurückhalten würden und nicht einfach irgendeinen Blödsinn ablassen würden, obwohl sie keine Ahnung von dem System haben. Das hilft dem Fragenden nämlich überhaupt nicht und schadet ihm!

Halten wir also fest:
Das verwendete Netzteil hat keine +5V und keine +3V3 Leitung
Es verwendet nicht die Standard PS/2 Gehäuseformate...

Daher muss hier etwas mehr getaucht werden.
Im Prinzip kann er nur die Laufwerke, Prozessor und den Speicher behalten, wenn eine neue Grafikkarte eingebaut werden soll...

Und kommt mir jetzt nicht mit Adaptern!
Denn damit kann man sich schön das Board abfackeln!!
Denn genau da werden die S-ATA Anschlüsse angeschlossen!



[KnolleJupp]

Das stimmt.

Willst du in diesen Rechner eine neue, stärkere Grafikkarte einbauen, brauchst du mindestens:
- neue Grafikkarte
- neues Netzteil (weil das vorhandene Netzteil zu schwach ist für die neue Grafikkarte)
und in dem Fall leider auch
- neues Mainboard (weil das neue Netzteil nicht zum vorhandenen Mainboard passt)
- neues Gehäuse (weil das neue Netzteil nicht in das vorhandene Gehäuse passt)
- Wärmeleitpaste (für zwischen CPU und CPU-Kühler)

Das ist eben der große Nachteil von vielen Fertig-Rechnern.

Du müsstest eine Sockel 1150 CPU haben und
dein Mainboard (Fujitsu D3222) ist tatsächlich ein OEM-Modell mit herstellerspezifischen aber keinen Standard-Anschlüssen:

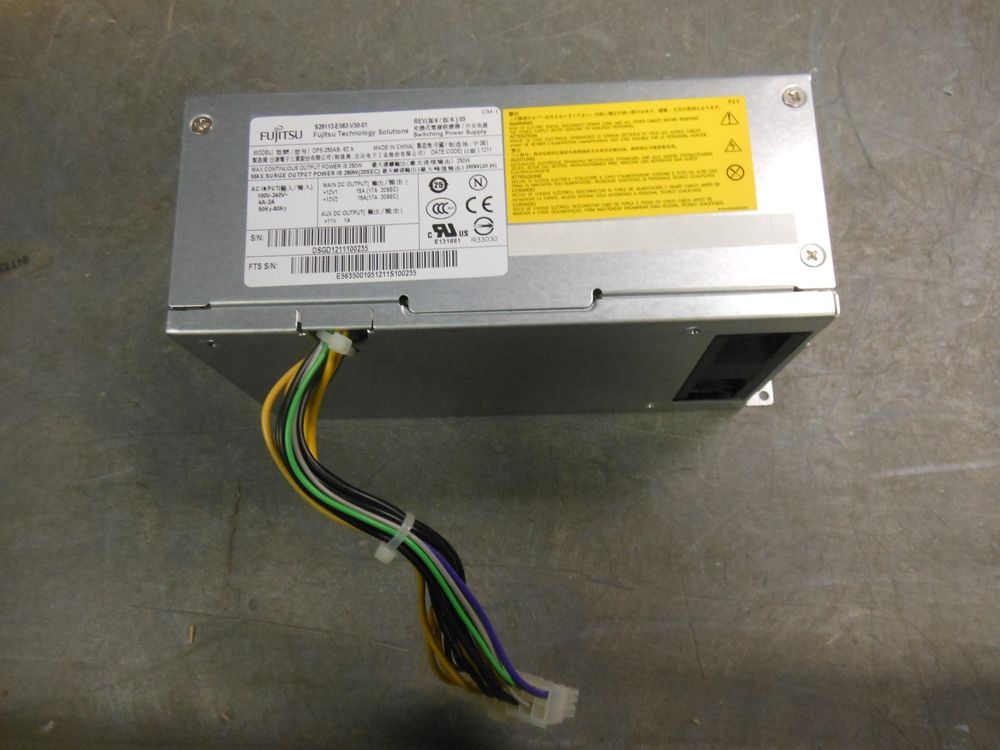

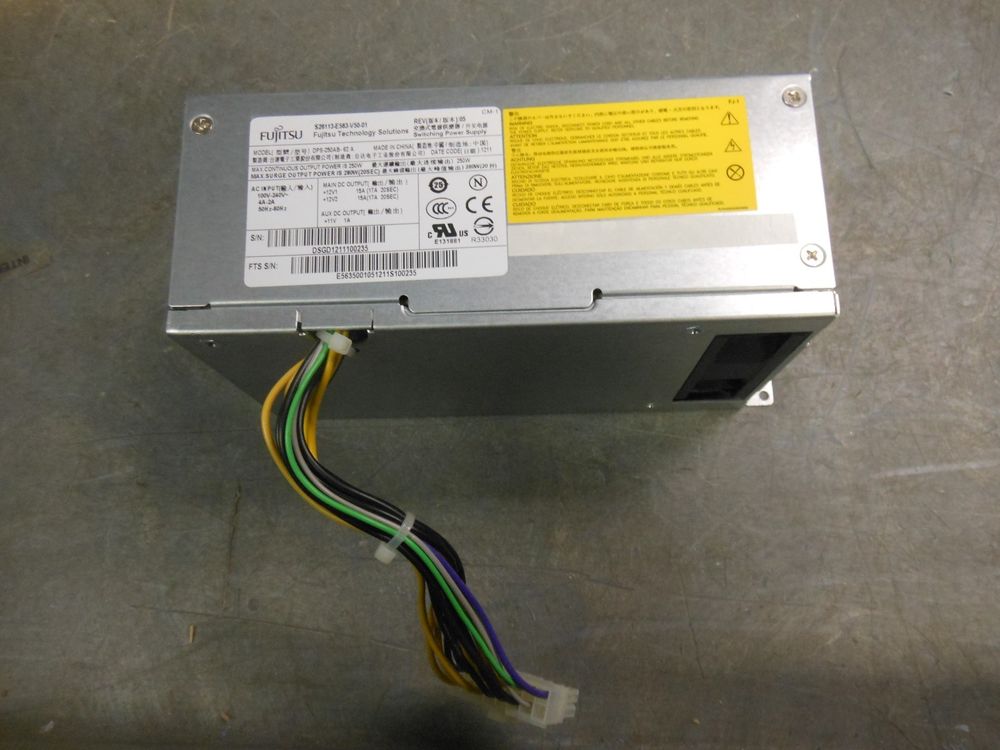

Bei der Bezeichnung des Netzteil finde ich "S26113-E564-V50-1". Und das Ding ist auch alles andere als ein Standard-Modell:



Das kommt fast einem kompletten Neukauf gleich.

Da mache ich einfach mal einen Vorschlag für was ganz neues:
Intel Core i5-6600 http://geizhals.de/intel-core-i5-6600-bx80662i56600-a1290381.html 214€
MSI H170M-A Pro http://geizhals.de/msi-h170m-a-pro-7972-013r-a1355571.html 91€
Kingston HyperX Fury 16GB http://geizhals.de/kingston-hyperx-fury-dimm-kit-16gb-hx421c14fbk2-16-a1235040.html 64€
be quiet! Pure Rock http://geizhals.de/be-quiet-pure-rock-bk009-a1184606.html 30€
Gigabyte R9 390 Gaming G1 http://geizhals.de/gigabyte-radeon-r9-390-gaming-g1-gv-r939g1-gaming-8gd-a1282625.html 318€
Crucial BX200 240GB http://geizhals.de/crucial-bx200-240gb-ct240bx200ssd1-a1348109.html 60€
Seagate Desktop HDD 1TB http://geizhals.de/seagate-desktop-hdd-1tb-st1000dm003-a686480.html 46€
LG GH24NSD1 http://geizhals.de/lg-electronics-gh24nsd1-schwarz-gh24nsd1-auaa10b-a1335921.html 11€
be quiet! Pure Power 9 CM 500W http://geizhals.de/be-quiet-pure-power-9-cm-500w-atx-2-4-bn267-a1407745.html 69€
Fractal Design Core 1500 http://geizhals.de/fractal-design-core-1500-fd-ca-core-1500-bl-a1120527.html 51€
----------------
Hier als fertiger Warenkorb:
https://www.mindfactory.de/shopping...2219db28fd4932486400e28532a08faa763fff691ebe6
----------------
950€ zuzügl. Versandkosten

Hier ist übrigens eine gute Anleitung zum Zusammenbau.

Oder den vorhandenen Rechner aufrüsten:
- Grafikkarte, Netzteil und Gehäuse aus dieser Zusammenstellung kosten zusammen 438€.
- Als Mainboard für die vorhandene CPU ginge z.B. das ASRock H97M Pro4 http://geizhals.de/redir.cgi?h=mind...=1111359&key=5cea7475f544303769cf1399bb283662 für 80€.
- Wärmeleitpaste z.B. Arctic MX-4 http://geizhals.de/redir.cgi?h=mind...D=569223&key=a79adb0a1b2eb02aabbc22f7a3cee4de für 8€.
Dann wärst du bei 526€.

Kann auch der vorhandene CPU-Kühler weiter verwendet werden? (Vermutlich ja.)
Oder legst du noch 424€ drauf und kaufst dir einen "vernünftigen" neuen Rechner?



[PCTüftler]

Tja, deswegen ist ein Griff zu so einem Fertigkrempel nie eine gute Idee, vor allem wenn man selbst nachrüsten will.



[Stefan Payne]

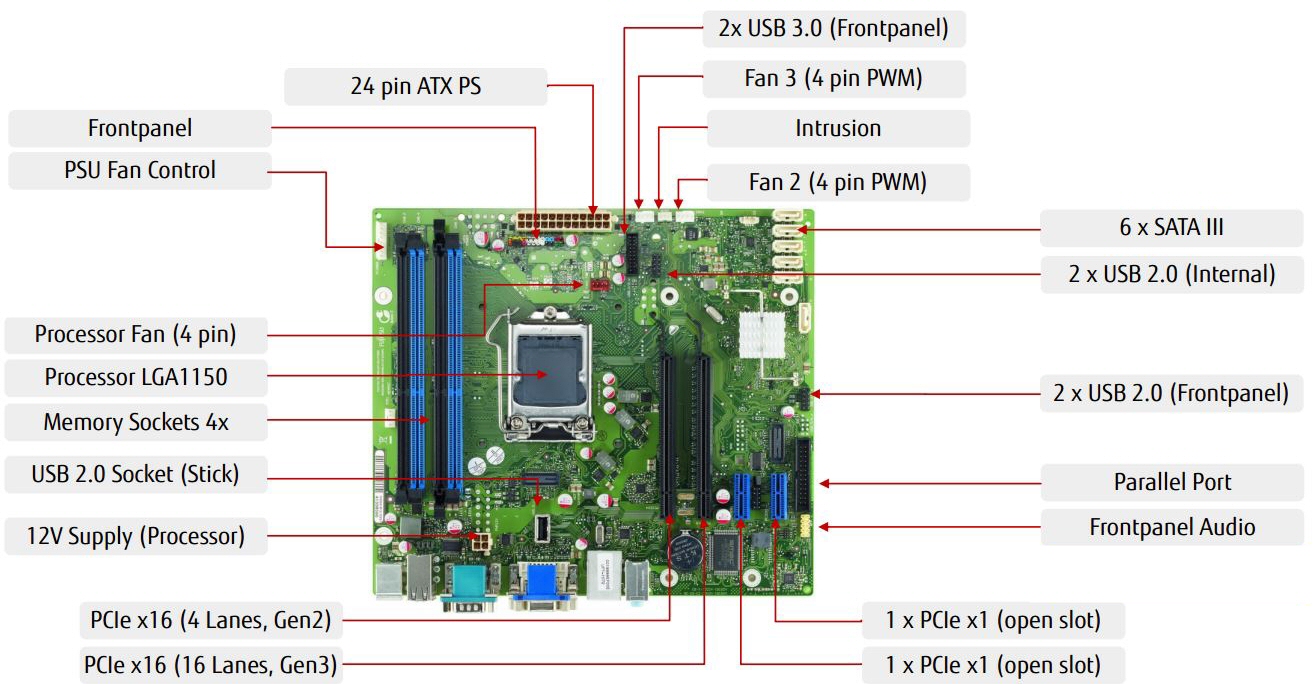

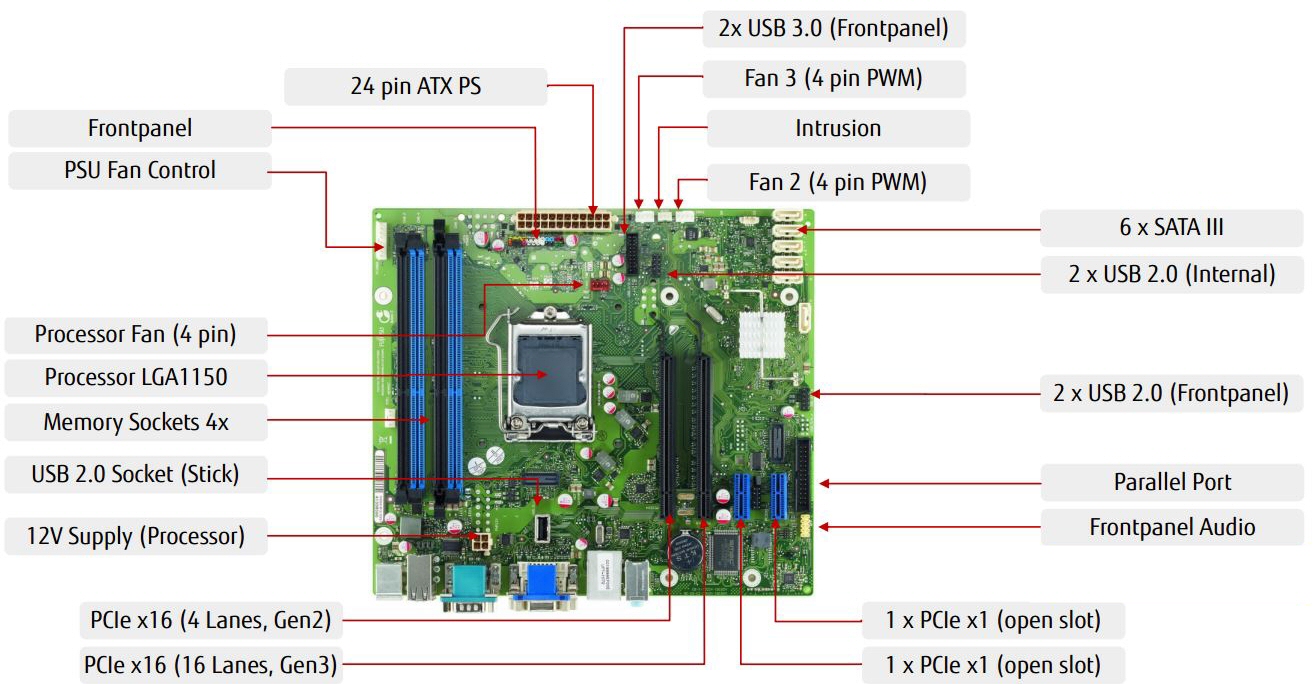

denn dort steht etwas von einem Fujitsu D3222 Mainboard, und dieses hätte einen 24Pin Anschluss:

Anhang anzeigen 558154

Schau dir das Layout genau an.
Und achte jetzt mal bitte besonders auf den bereich um den 4pin CPU Stecker.
Dort siehst du noch einige nicht bestückte Lötstellen, die nach ATX Ähnlich ausschauen.

Ergo kann man vermuten, dass es zwei Versionen dieses Boards gibt:
Eine 'Retail' Version mit 24pin ATX + 4pin CPU Stecker, ohne 'Laufwerksanschluss'
Eine 'OEM' Version mit dem Proprietärem Stecker, mit 'Laufwerksanschluss'.

Guggsu hier:
http://olx.uz/obyavlenie/fujitsu-d3222-socket-1150-chipset-q87-IDhExn.html



[KnolleJupp]

Hmm, dass klingt plausibel.
Habe es oben mal geändert. (Ja, boah ehh, dass war aber ein Kampf mit den Elementen die Bilder dort auszutauschen.)

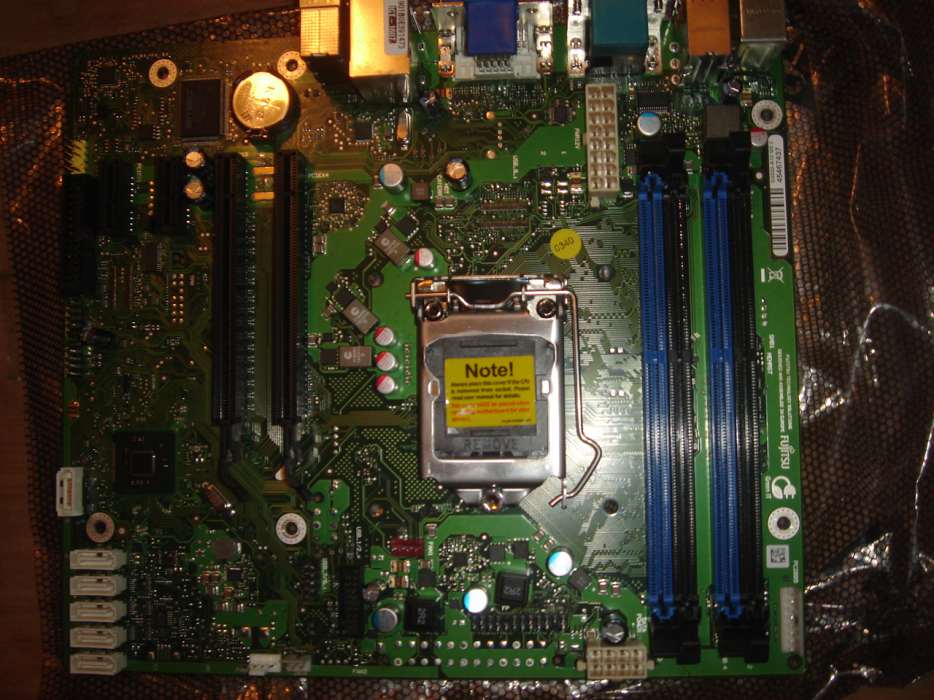

Ach ja, hier das Bild das ich zuerst oben drin hatte (gleiches Modell, nur dort sieht man andere, nämlich die "normalen" Stromanschlüsse)



[3radSimulator]

Man könnte statt dem Pure Power 9 auch ein gescheites Netzteil nehmen.
Zum Beispiel ein SuperFlower Hx Golden Green 450
