Guten Morgen,

gestern war es wieder soweit, alle 10 Jahre werden schöne Komponenten zu einem Rechner zusammengebaut, so war meine Hoffnung.

Ich habe ein Asus B660 Gaming F mit dem schwarzen D15 und 13600k zusammenbringen wollen.

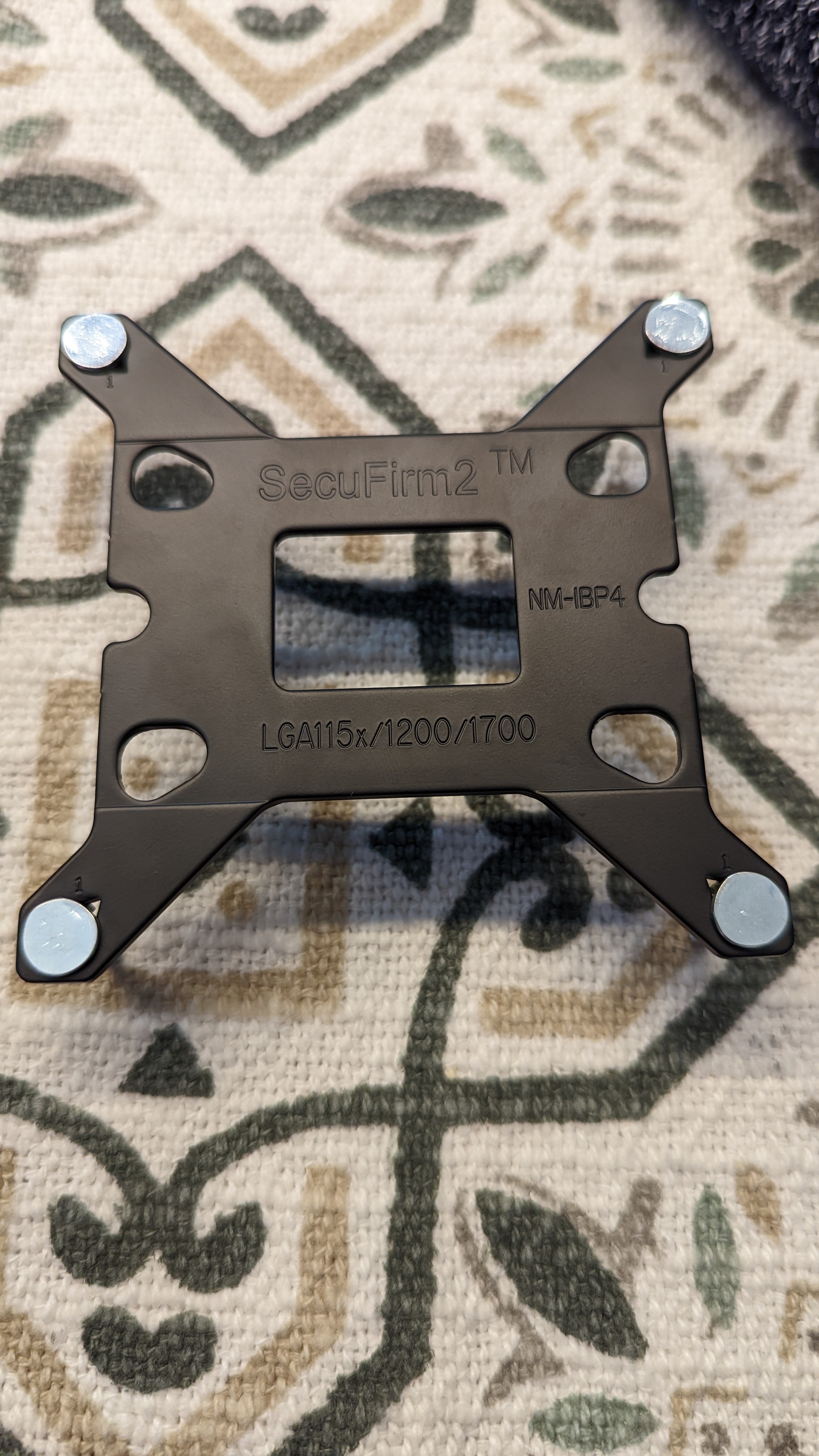

Zuerst die Backplate installiert, für LGA1700 sind es die äußeren Löcher, Stellung 2 lt. Anleitung, mit den Plastikscheiben arretiert, umgedreht und die blauen Abstandshalter draufgesetzt. Dann die beiden Brackets mit der konvexen Seite nach außen festgeschraubt. Bis hier konnte ich keinen Fehler erkennen. Jetzt kommt der Knackpunkt:
Wenn ich den Kühler nun aufsetze, kann ich die beiden letzten Schrauben nicht gleichzeitig festbekommen, ich habe das Gefühl, dass locker 3-4 mm fehlen. Sobald eine Schraube mit 2-3 Umdrehungen (lt. Anleitung) fixiert ist, ist es unmöglich, dass die andere auch greift. Ich habe gestern alles mehrfach getestet und langsam Angst um meine CPU.

Kennt jemand das Problem vielleicht? Ich werde morgen Mal versuchen ein Bild zu machen.

Vielen Dank!



[sikarr]

Ich würde mal Tippen du musst mehr drücken, der Kühler wiegt immerhin fast ein Kilo klar dass da etwas Bumms dahinter ist. Ansonsten einfach mal ne Mail an Noctua, die sind schnell beim Beantworten.

Wenn die CPU richtig im Sockel sitzt und arretiert ist kann da auch nix kaputt gehen, gibt ja noch den Heatspreader der sie schützt.



[dasardo]

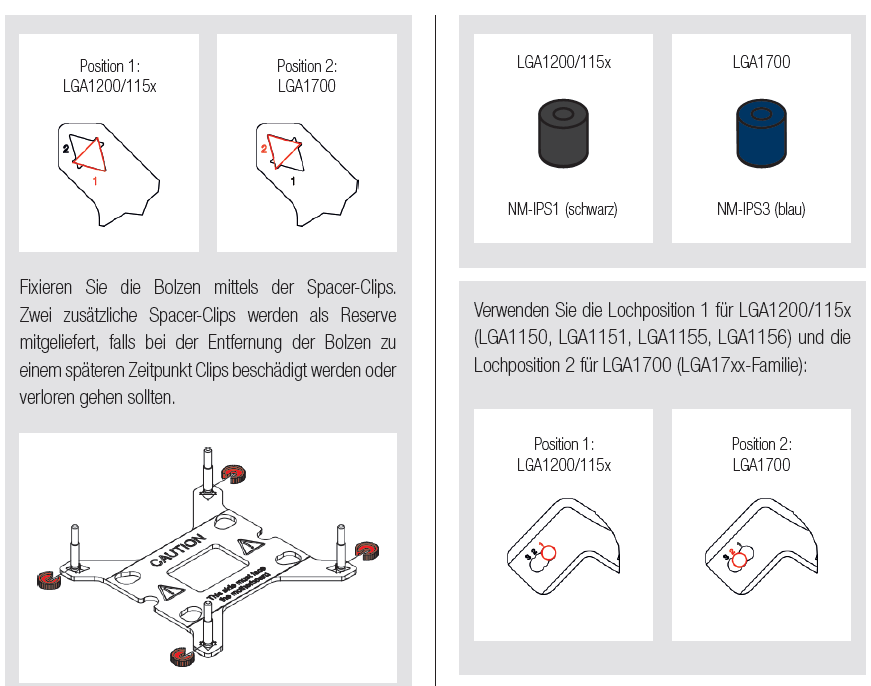

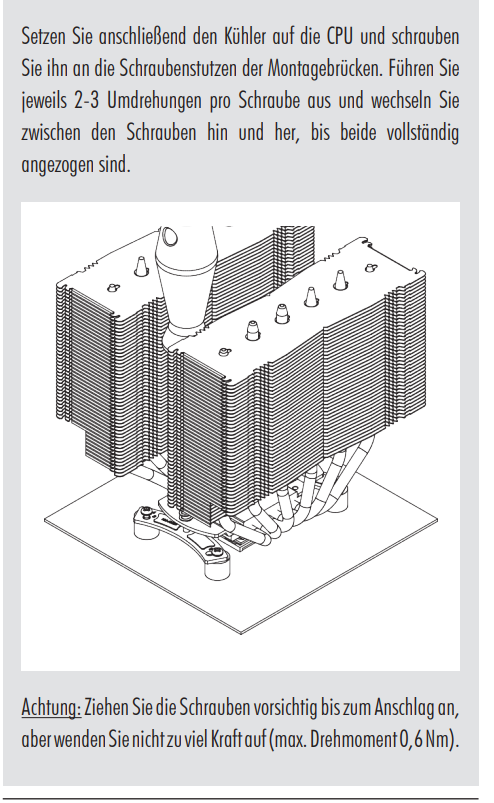

Meinst du diesen Schritt bei der Montage des Kühlers?



[hns1337]

Genau diesen Schritt



[Questionmark]

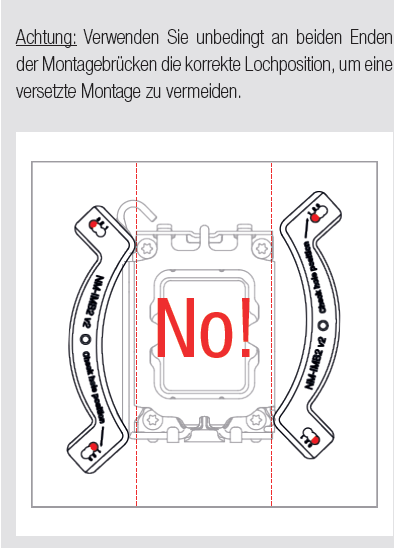

Das Bild betrifft AM4/5, bei 1700 sind es die anderen Brücken (IMB2)!

Dazu die dunkelblauen Abstandshalter, ist eigentlich supereinfach, verbaue ich fast täglich.



[hns1337]

Habe ich genauso so. Sowohl oben links als auch unten rechts auf der 2 ._.



[Questionmark]

Oben links und unten rechts?

Das Board hat doch sogar ovale Öffnungen, um sogar 1200er Kühler befestigen zu können, da kann man
doch nix falsch machen!?!?!

Ergänzung (3. November 2022)

Su muss das hinterher aussehen, jeweils das mittlere Loch nutzend.



[hns1337]

Ich meine damit beide Einstellungen für LGA1700. Im Bild oben links ist es die äußere Position zur Befestigung der 4 Schrauben quasi unterhalb des Mainboards.
Unten rechts sind's die Brackets, auf die dann der Kühler kommt. Ist bei mir beides korrekt, also äußere Löcher oben links und die Position 2 auf dem Bild unten rechts.
Ich habe das Gefühl, dass die untere Platte des Kühlers, der auf der CPU aufliegt, einfach zu breit ist für die zwei letzten Schrauben



[dasardo]

Wenn es dir richtigen Abstandshalter sind und auch dir richtige Brücke, dann einfach nur ein bisschen fester drücken beim Verschrauben.
Die Federkraft beim Verschrauben will ja auch überwunden werden.



[Questionmark]

Mann, das Bild zeigt, wie es nicht gehen soll!!!

Jeweils an allen 4 Ecken in Position 2 von außen gesehen, muss doch symmetrisch sein.



Und nein, da muss man nix drücken, die Bügel fallen normalerweise recht locker auf die Bolzen
(gestern noch einen verbaut).



[bart0rn]

Oben links und unten rechts?

der TE meint dein Bild in #5

Da hat er es so gemacht wie das linke obere Bild und das untere Rechte Bild.



[Questionmark]

Ah, ist noch früh, muss erstmal duschen...

Wie gesagt, bei dem Board müsste auch die 1200er Position passen, durch die ovalen Öffnungen!



[JohnLoki]

Hab selber nen NH-D15 ich schraube immer erst eine Seite leicht an, ohne die Schraube direkt anzuziehen, anschließend die zweite Schraube leicht anziehen, dann im Wechsel die Schrauben auf das angegebene Drehmoment nach Gefühl anziehen. So hat das bis dato immer hervorragend geklappt.



[hns1337]

Vielen Dank für die Beiträge. Ich werde es morgen nochmal probieren 🤝🏻



[hns1337]

Hello again,

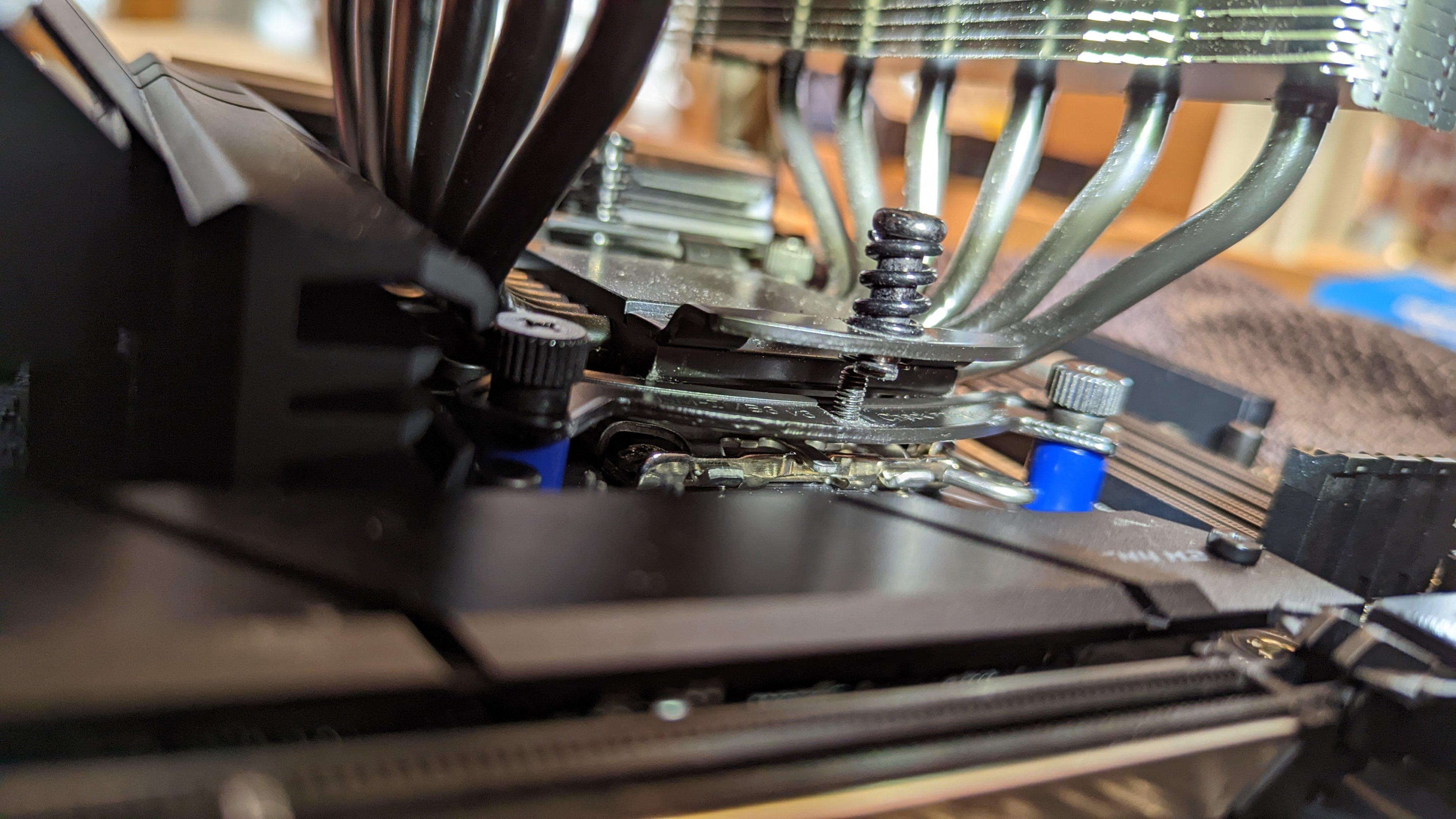

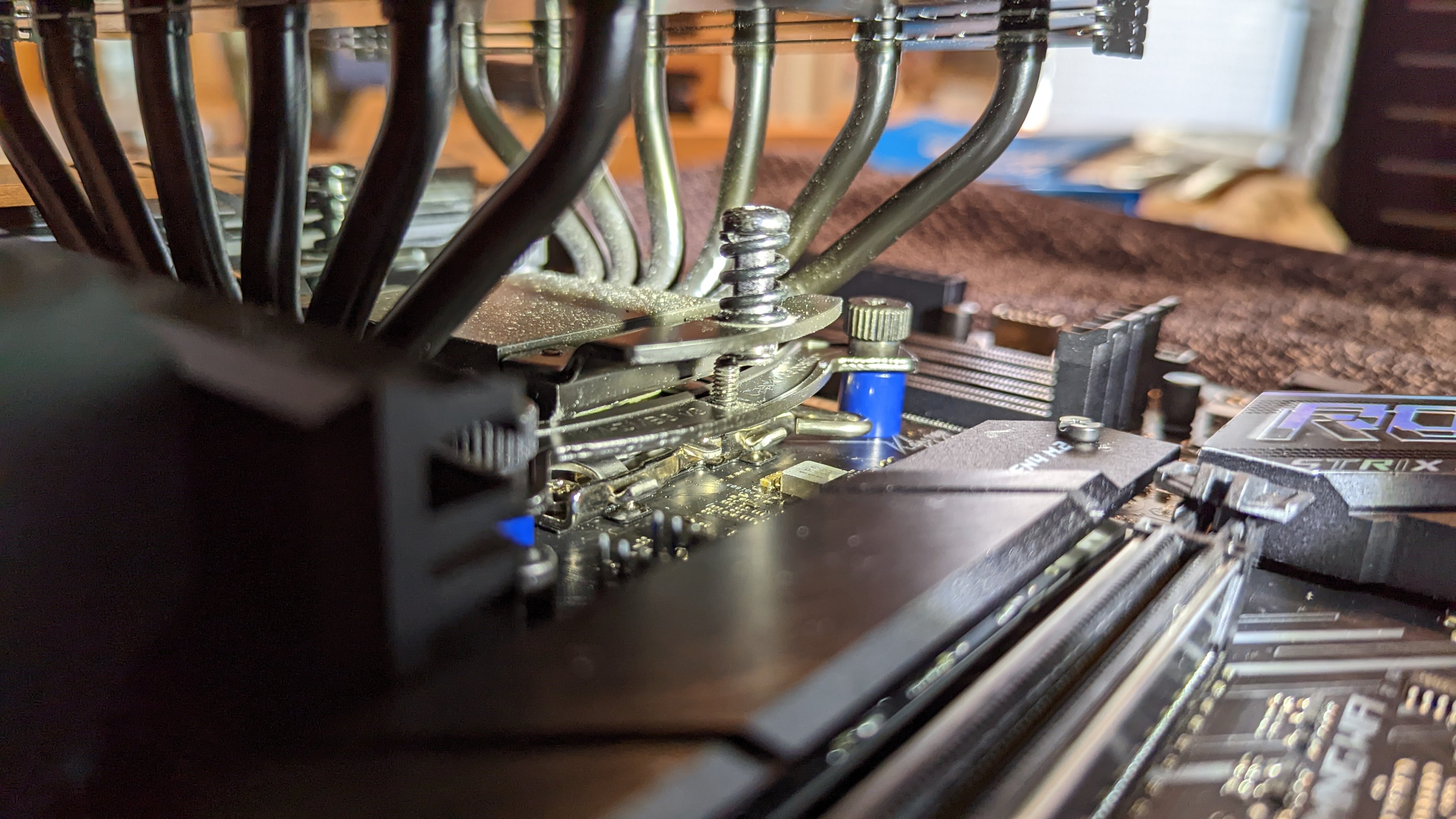

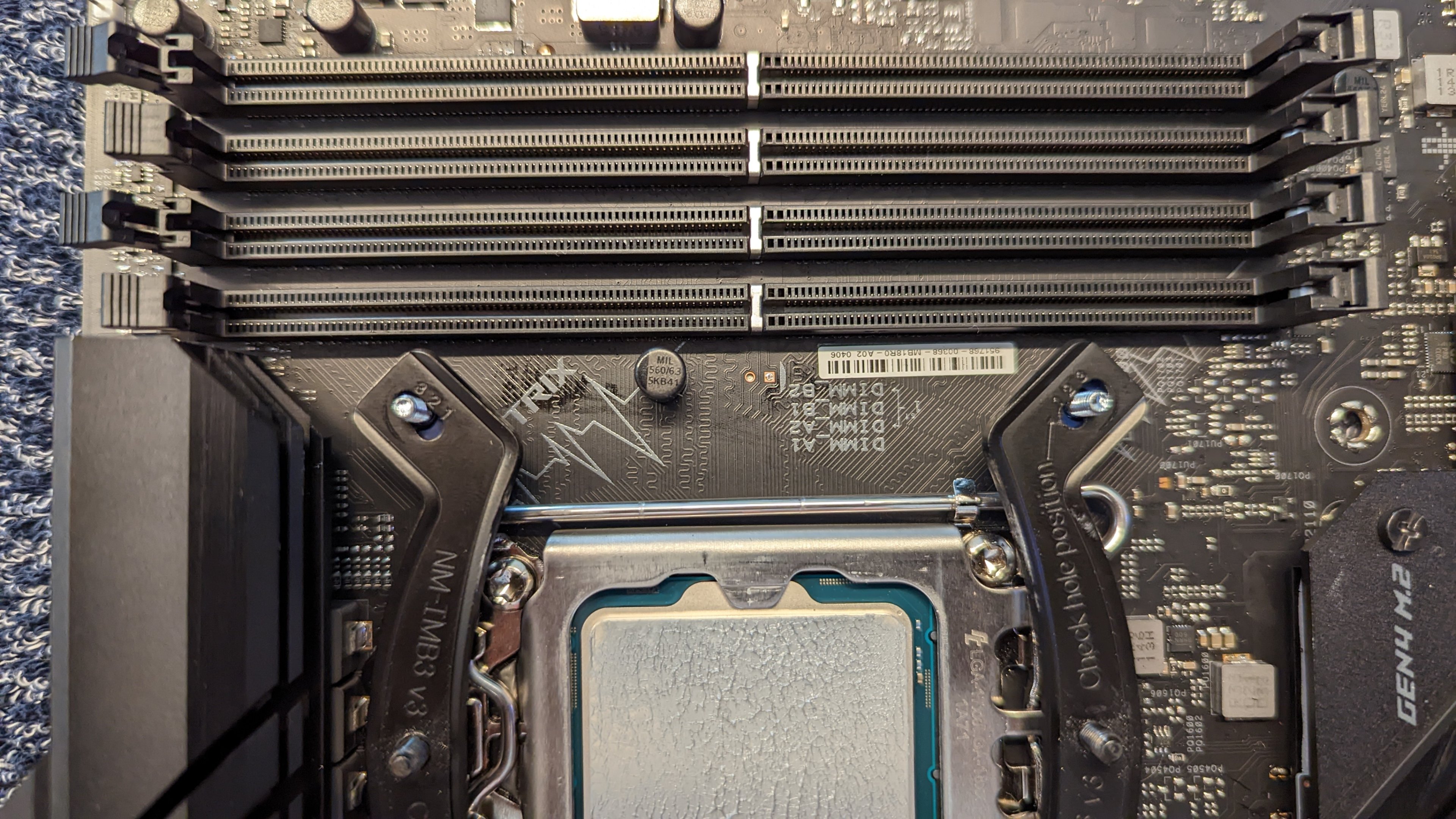

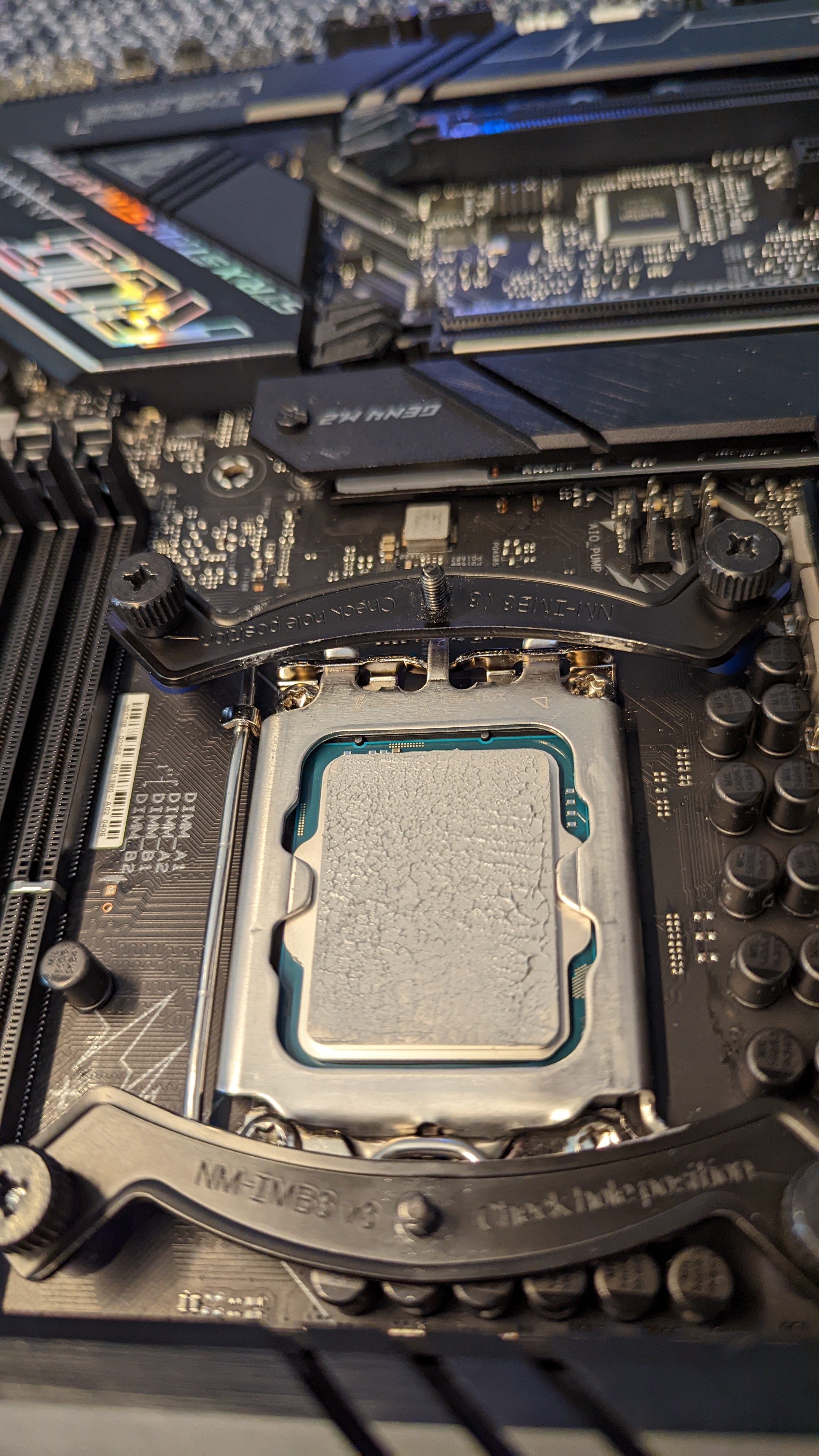

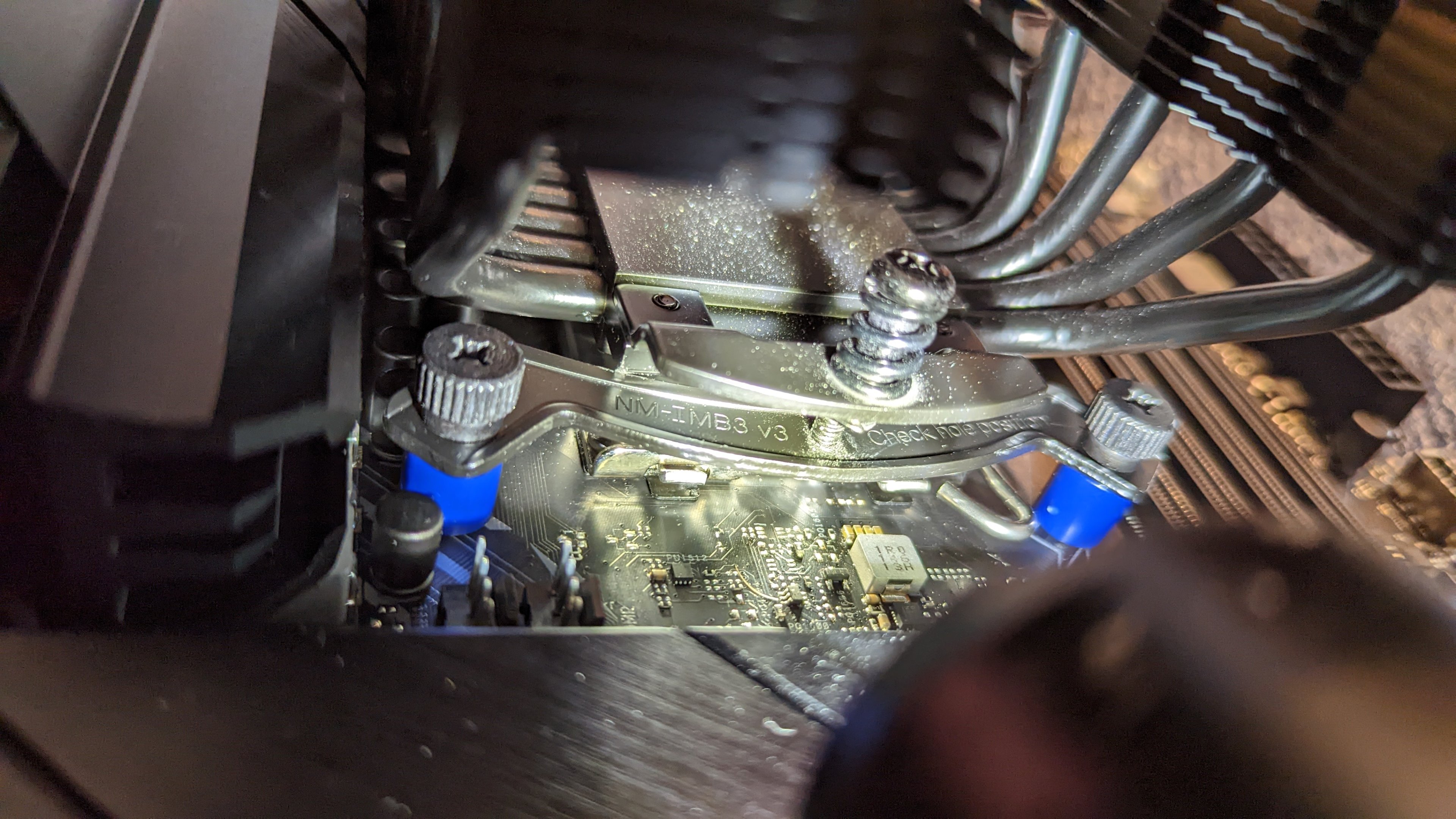

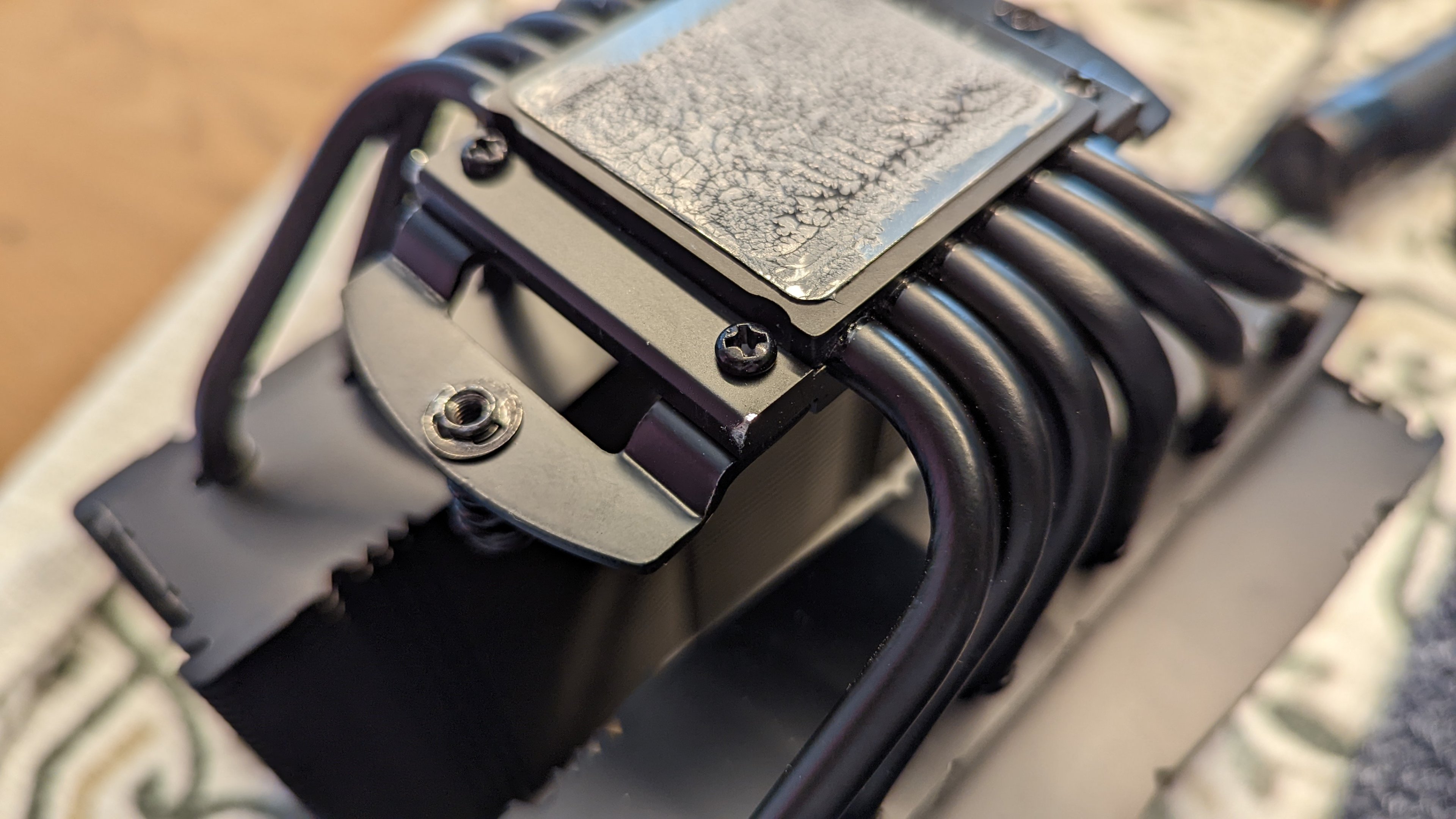

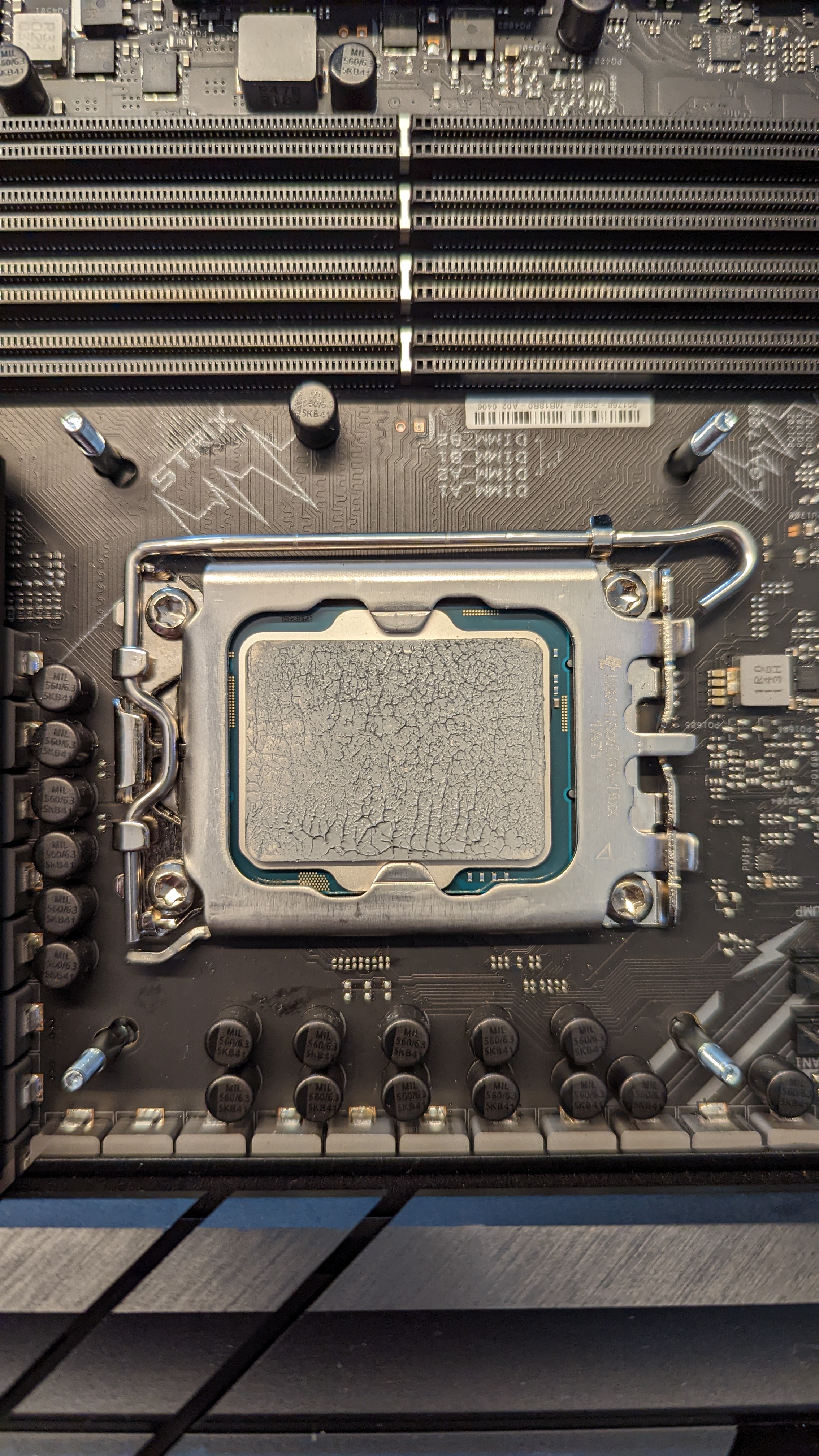

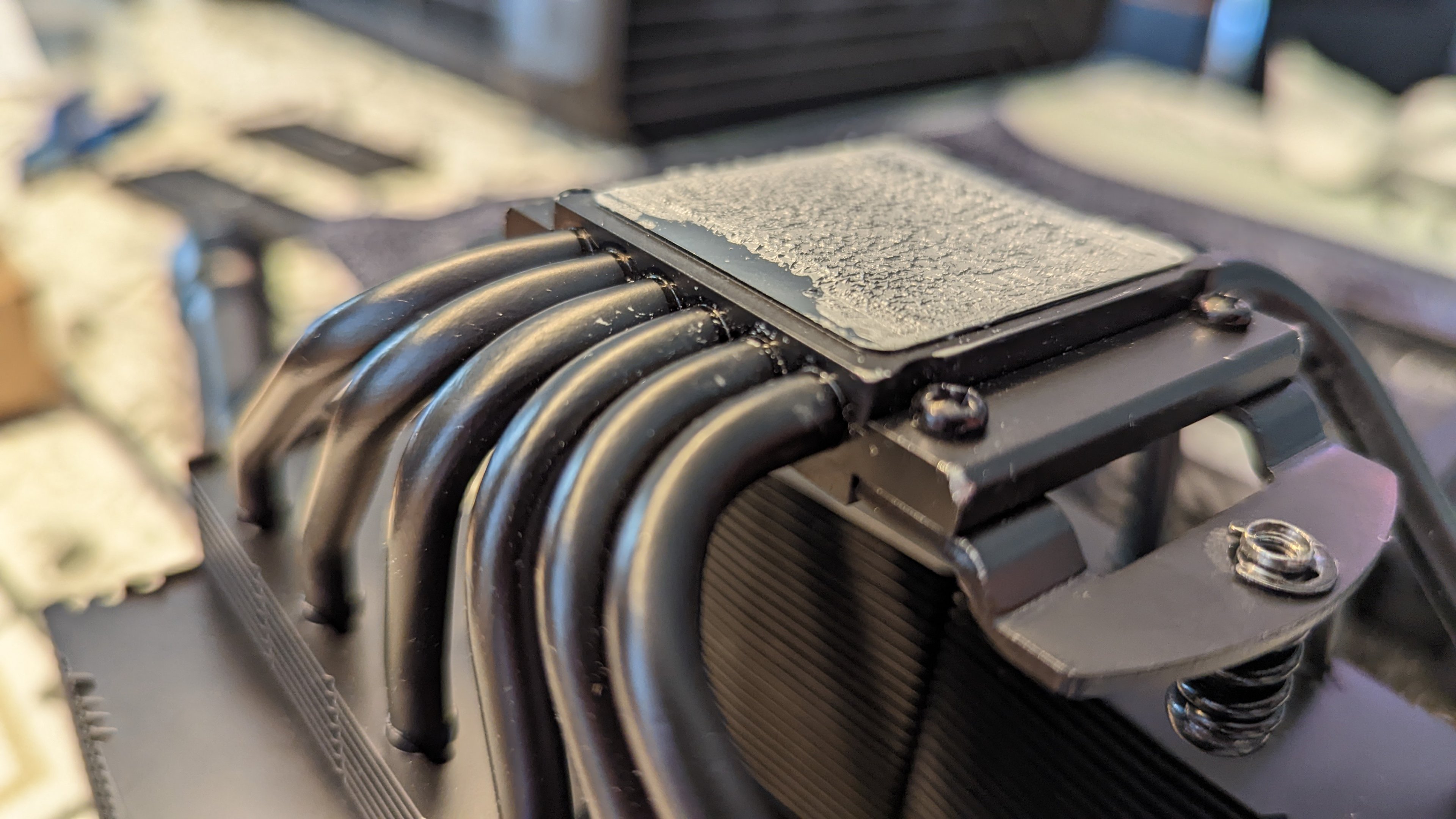

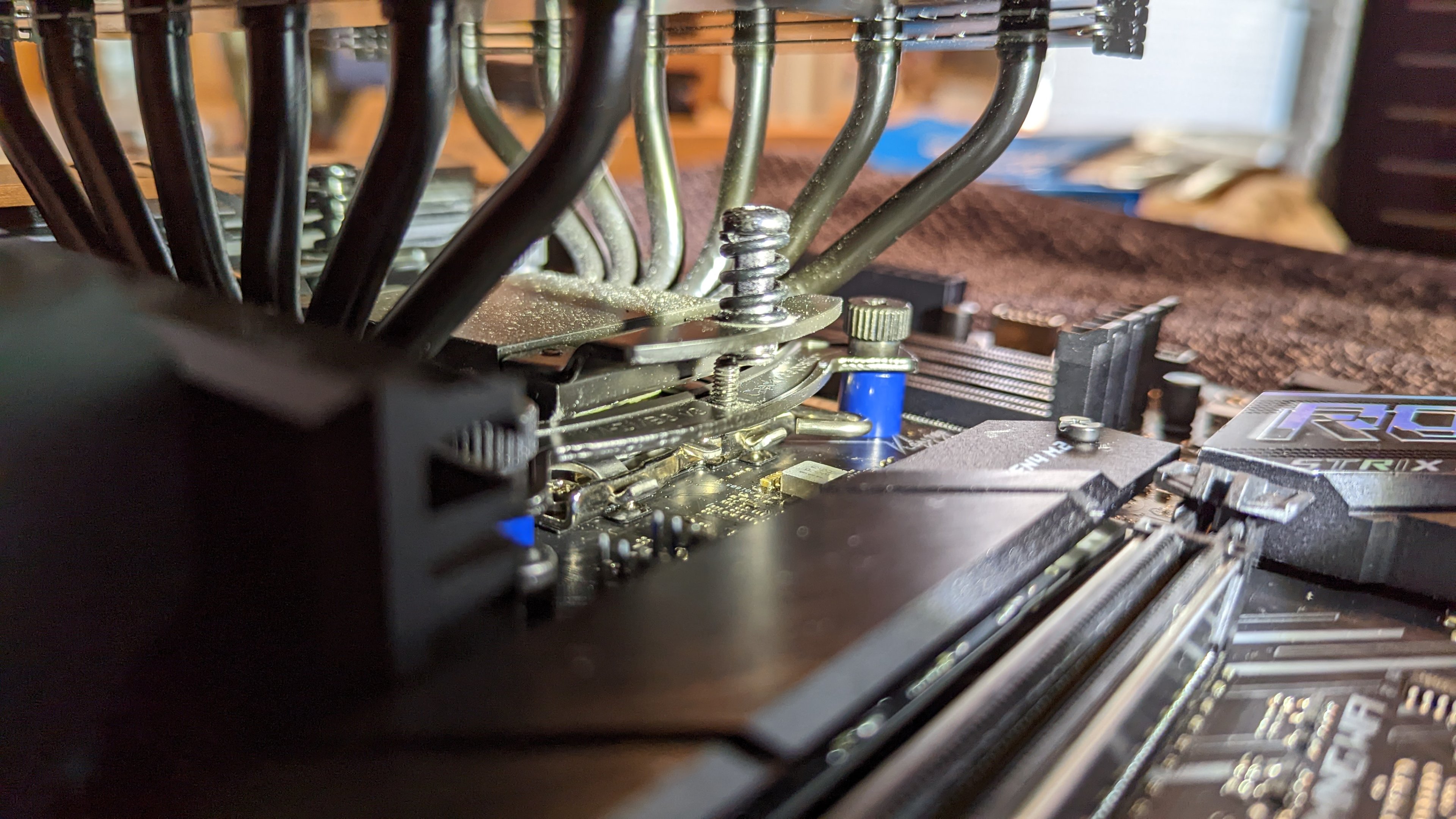

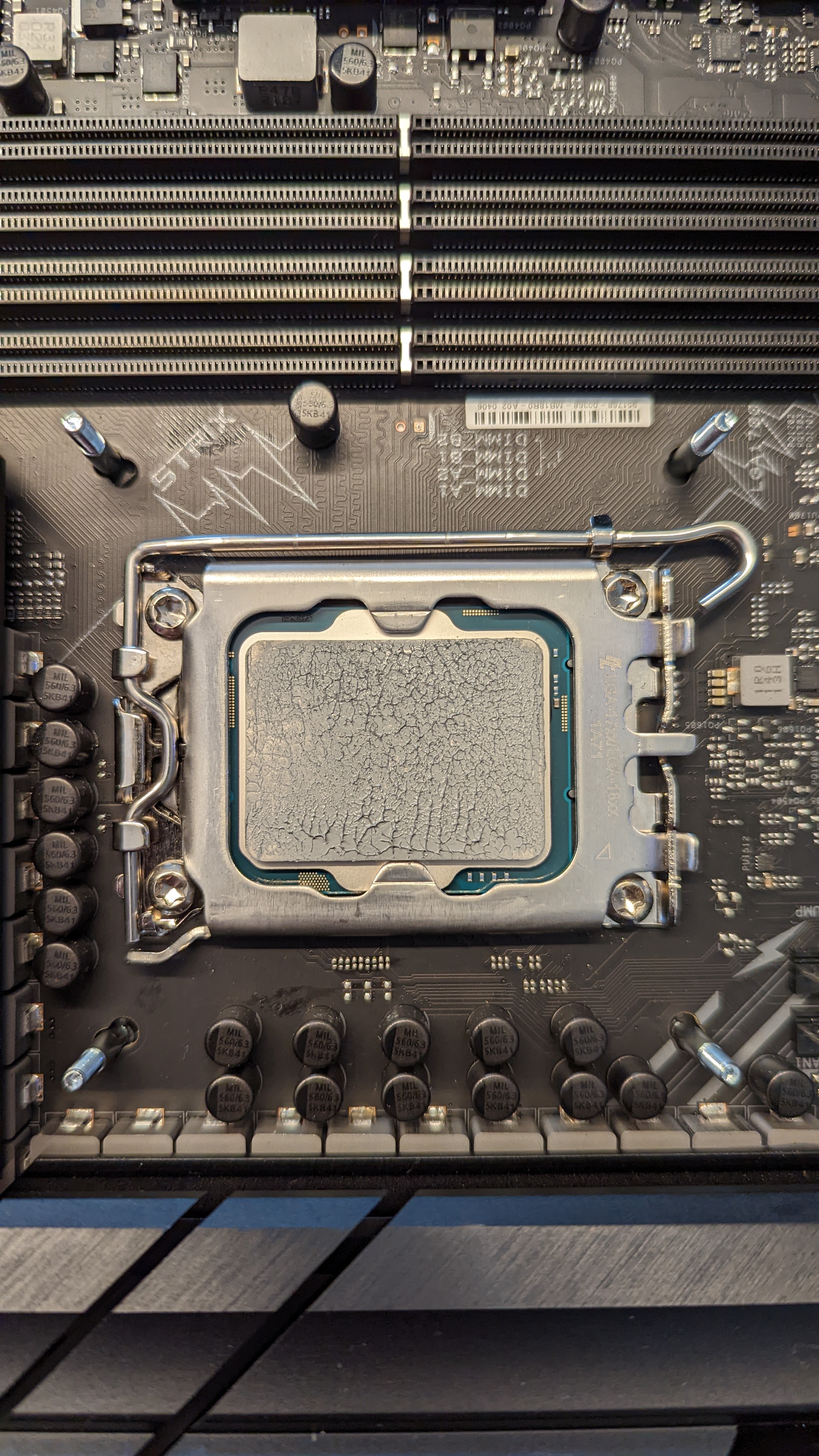

selbe Situation wie vorgestern - ich bekomme den Kühler einfach nicht festgeschraubt. Ich hatte ihn als WHD im Fluss geschossen, langsam tippe ich auf Inkompatibilität und überlege ihn zurückzusenden. Vielleicht fällt eurem geschulten Auge ja anhand der Bilder noch der Fehler auf.

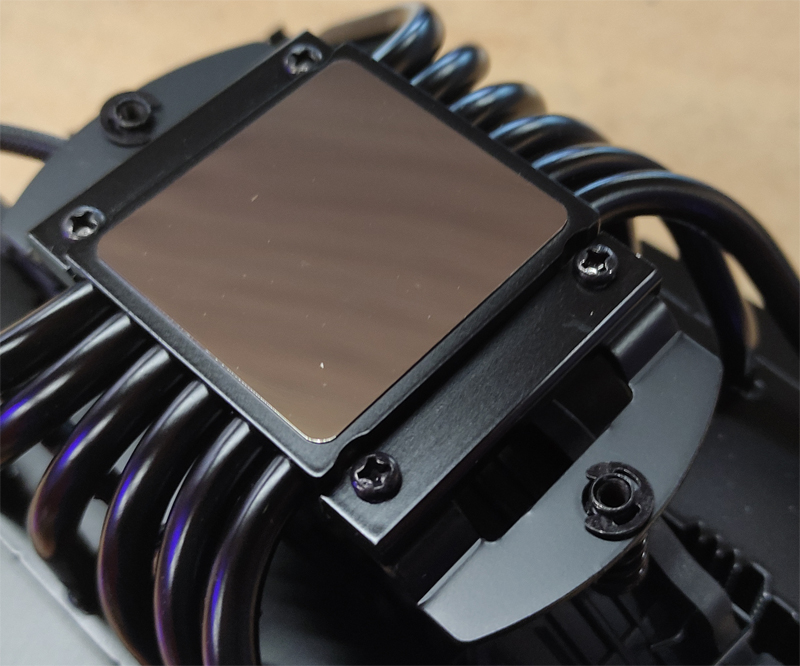

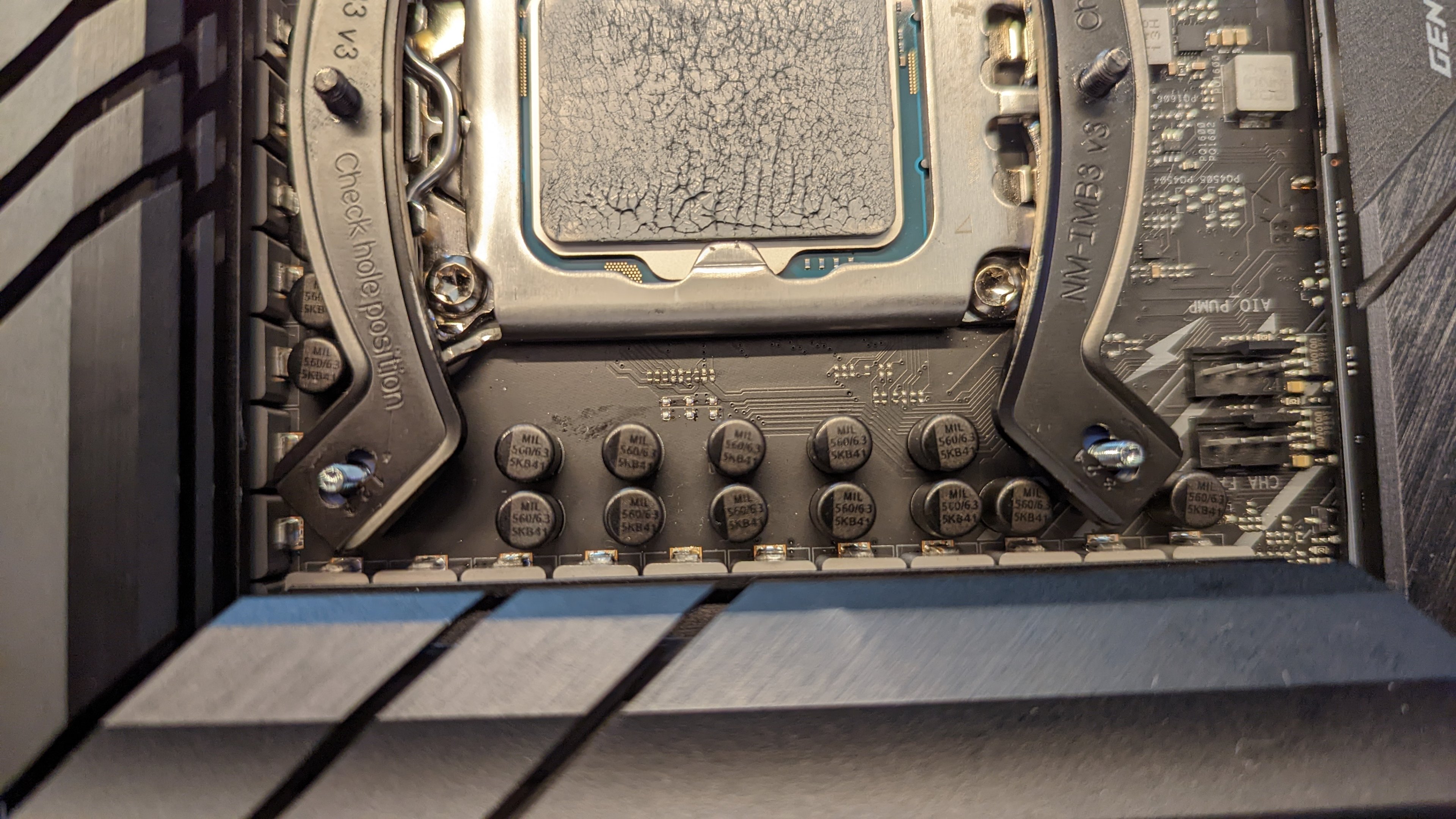

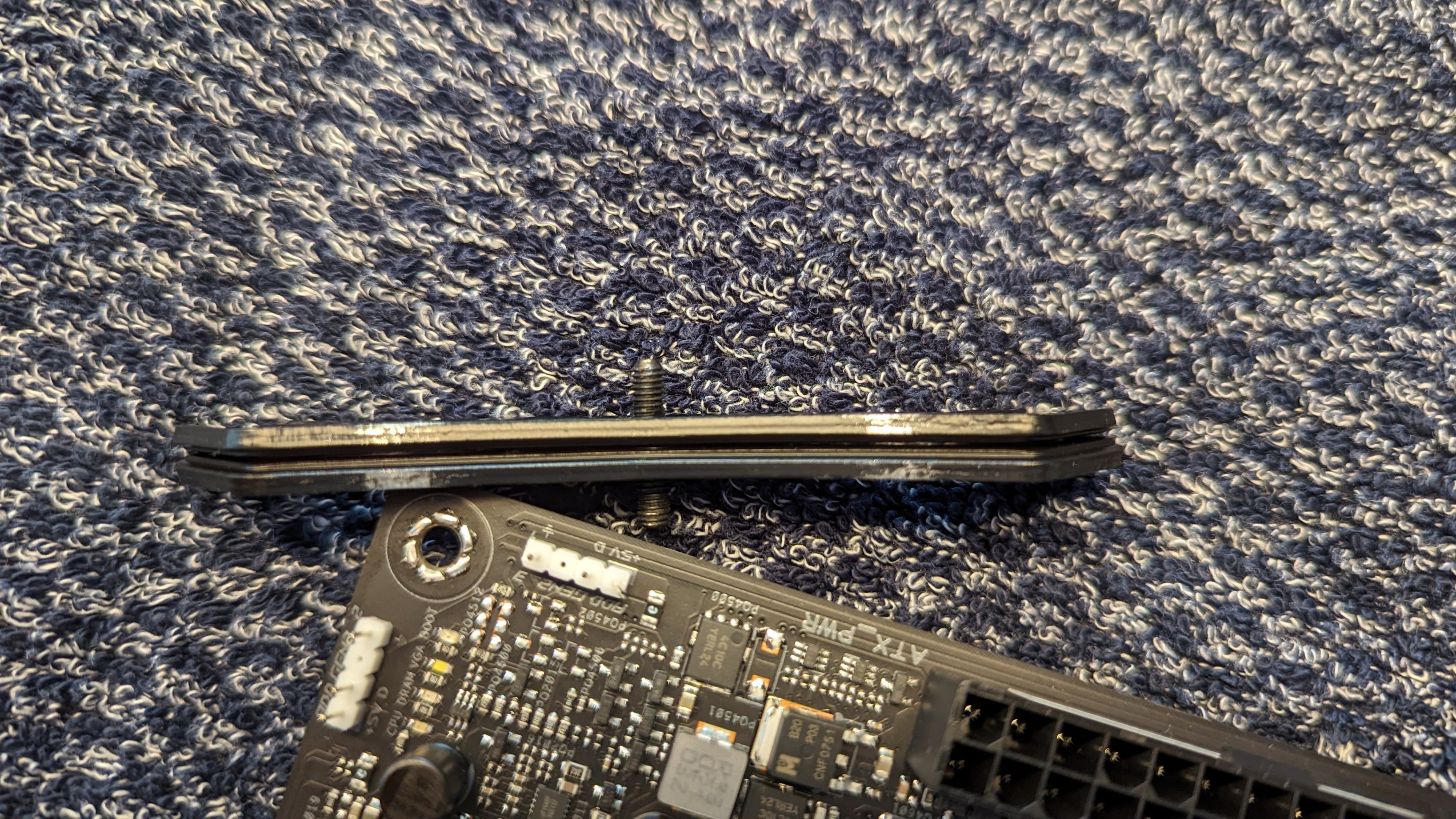

Mir ist aufgefallen, dass es ziemliche Schleifspuren gibt, gut erkennbar da die schwarze Farbe abgerieben ist. Deutlich zu sehen ist aber, dass die Schrauben einfach weit auseinander stehen.



[Questionmark]

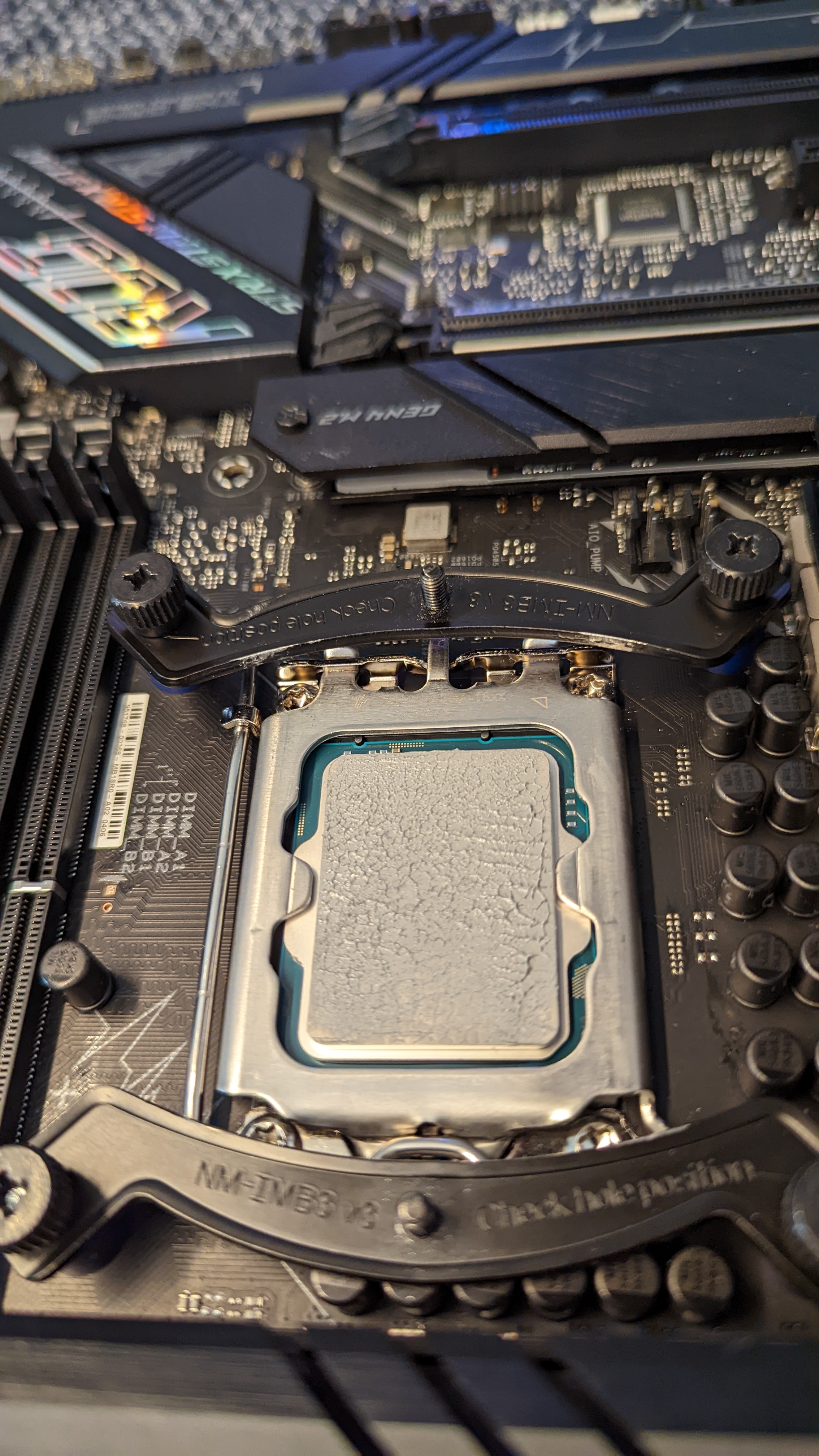

Auf den ersten Blick sieht das richtig aus, das Kreuz mit den Pinnen und den Abstandshaltern sitzt korrekt, der Cooler scheint ok, aber die Klammer ist nicht so, wie im Original:

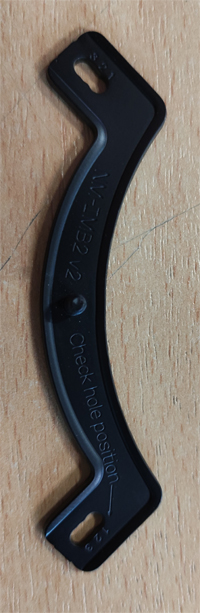

Verbaue gerade einen und die Klammer heißt hier NM.IMB2 V2, auf jeden Fall stimmt da was nicht,
ruf mal bei Noctua an und lass dir evtl. ein neues Mounting Kit schicken.



[hns1337]

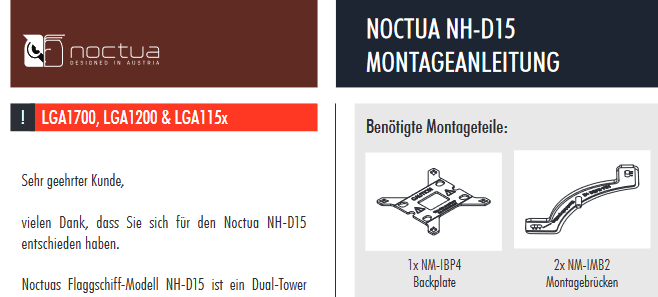

Cool, damit ist das Rätsel gelöst. Auch in der Anleitung ist von NM-IMB2 die Rede. Bei mir lagen nur die NM-IMB3 im Karton.
Dank an alle!



[Naicon]

Jup scheinen falsch zu sein. Laut Handbuch sind die IMB3 für LGA115x und LGA20xx.



[bart0rn]

Laut meinem Handbuch sind die NM-IMB2 für LGA1700, LGA1200 & LGA115x und gar keine NM-IMB3 im Lieferumfang



[hns1337]

WHD- Risiko
