Projekt Passiver "Spielerechner" im Kleinstformat?

[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

Sehr interessante Idee. Was du auf dem Bild nicht sehen kannst ist, dass die Lamellen komplett fortlaufend um die Karte herum führen. Alles mit dem Dremel zu zersägen möchte ich diesmal ausnahmsweise mal nicht tun.
Ich denke, ich werde die Karte nicht lange behalten und daher soll sie so bleiben, wie sie ist und einen halbwegs attraktiven Wiederverkaufswert erzielen.



[qqALEXpp]

AW: Vollpassiver Rechner? => Diablo III

Aah jetzt seh ich die durchgehenden Lamellen, dein "hübscher" Teppich (oder was auch immer als Unterlage diente) hat mich abgelenkt. Dann ist das Biegen wohl doch mit einiges an Mehraufwand/Zerstörung verbunden.
Wobei der Wiederverkaufswert der Karte mit "externem" Kühler vielleicht sogar steigen würde. Denn wer hat schon eine externe Passivkühlung an seiner Grafikkarte?

Vielelicht probierts ja mal jemand anders aus ob das überhaupt funktioniert. Hab leider keine passive Grafikkarte rumliegen, reizen würde mich das schon...



[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

[...], dein "hübscher" Teppich (oder was auch immer als Unterlage diente) hat mich abgelenkt.

Bitte verunglimpfe nicht mein stilsicheres 70er Jahre Küchenhandtuch.
Es hat seine Funktion zu meiner vollsten Zufriedenheit erfüllt.

>

Es hat sich tatsächlich bewahrheitet, dass die Temperaturen im Gehäuse nicht schlechter, sondern tedenziell eher besser geworden sind. Allerdings habe ich eine Gehäusetür noch offen. Das muss ich selbstveständlich noch ändern.



>

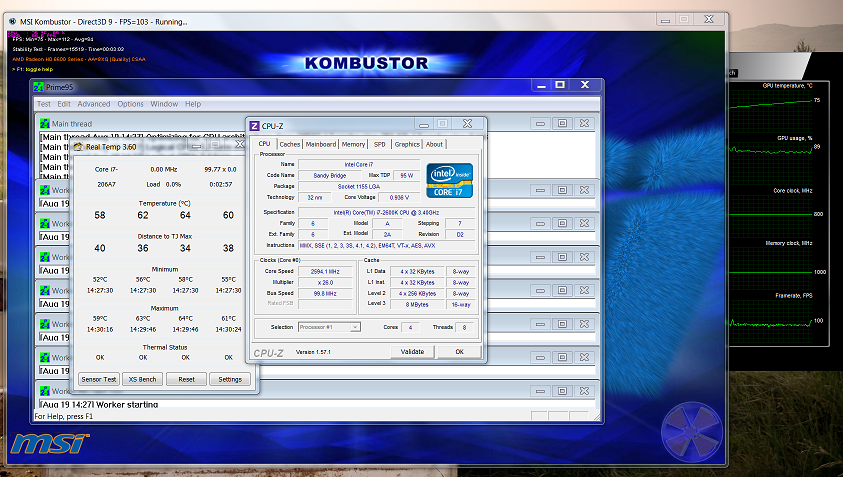

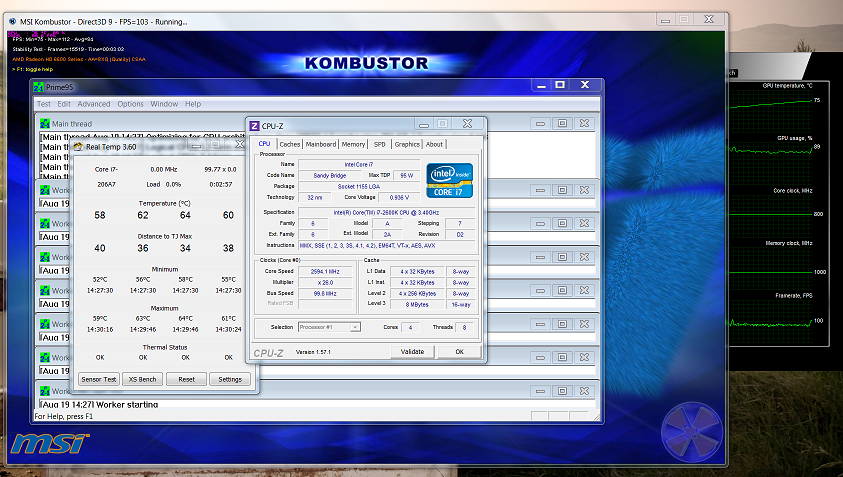

Messungsumfang:

4x2,6GHz + HT @ 0,93v => ca. 61°C
HD6670 @ 800/1000 @ 87% Auflastung => ca. 74°C
Verbrauch: 118-123w
Dauer: 3 Minuten (PRIME95 + MSI Kombustor)

Ach ja ...
Die Stromversorgung erfolgt immer noch über das aktive TFX-250w-Netzteil, dass sich derzeit im 5,25" Schacht befindet. Das ist mit Sicherheit der Gehäusetemperatur dennoch nicht zuträglich. Wo und wie ich ein passives Flex-ATX oder ein Pico-Psu unterbringe, ist mir noch nicht so klar.

>

Meine Stromversorgung für die Fronttaster ist nun völlig hinüber. Mal sehen, was ich da noch retten kann. So lange muss ich einen externen Taster verwenden.



[Troublegum]

AW: Vollpassiver Rechner? => Diablo III

Klasse, das sind doch mal tolle Temperaturen für einen 100%ig passiven Betrieb.
Damit kann man doch zufrieden sein, oder nicht? (wobei du ja nur 3 Minuten Volllast ausprobiert hast. Die Temperatur würde wohl noch um einiges steigen, wenn das mal 30 Minuten dauern würde).

Dass die Temperatur im Gehäuse besser ist, wundert mich etwas. Das hatte ich nicht gedacht. Das liegt sicher an der Ausrichtung des Kühlers. Jetzt kann die warme Luft durch den HR-02 wohl leichter nach oben entweichen. Wäre mal interessant, ob sich die Temperaturen wieder verschlechtern, wenn du das Q07 auf die Seite kippst, sodass das Mainboard wie im offenen Aufbau auch horizontal liegt.



[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

@Trouble
Vllt. lasse ich es auf einen Versuch ankommen. Keine verkehrte Idee.

Nicht zuletzt war es heute nicht ganz so brutal heiß, wie gestern. Oder aber die Reinigung des DIEs und das Auftragen neuer WLP hat unter Last ein wenig geholfen. Auch sind die Kerntemperaturen homogener, seitdem der HR02 auf 90° "hängt".



[Abe81]

AW: Vollpassiver Rechner? => Diablo III

Das Deaktivieren der Hardwarebeschleunigung im Browser hält die Karte nicht davon ab, weiterhin munter auf voller Power Flashvideos zu rendern.

Du kannst ja mal ein wenig mit dem nvinspector herumspielen. Das Powersaving ist zwar für den Multi-Monitor-Betrieb gedacht, aber darüber kann man die Karte ganz gut 'zwingen', unter best. Umständen nicht hochzutakten, bzw. erst ab einer bestimmten Last.



[Wurzel]

AW: Vollpassiver Rechner? => Diablo III

Klasse Projekt, Zwirbelkatz - ich bin wirklich angetan von Deinem Rechner.

Zur Stromversorgung: wolltest Du beim Pico auch das NT ins Q07 befördern? -> @Post 123
Das liegt doch dann eh im Kabelkanal oder klemmt unterm Tisch oder wie ist Deine Überlegung dazu?



[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

Hallo Wurzel.
Man hat mir hier Probleme aufgezeigt, die unter Umständen mit einem Pico auftreten könnten. Nicht nur, dass Versionen auf den Markt gekommen sind, die unter Umständen falsch verpolt sind und alles himmeln können; darüber hinaus sollen sie nicht sonderlich gemacht sein für Volllastzustände.

Gut, jetzt kann man sagen, dass die 75w, die ich letztens beim Spielen gemessen habe, kein 160er Pico überfordern dürften. Aber mit den PRIME + Kombustor-Tests ist dann spätestens Schluß.

Ansonsten überlege ich halt, ob ich abermals Geld in das passive 150er Flex-ATX stecke und wenn ich es kaufe, wo ich es dann überhaupt genau unterbringen könnte. Denn das sondert seinerseits Hitze ab. Eine freie Fläche von 4x15x8(?)cm will erst mal gefunden werden.

Danke für dein Lob.



[Wurzel]

AW: Vollpassiver Rechner? => Diablo III

Über die Verpolung habe ich auch gelesen. Dieses Risiko ließe sich aber ausschließen wenn ein Pico nicht über Ebay sondern über den Mini-ITX-Shop geordert wird. Die werden von der Problematik sicherlich wissen und dafür sorgen, das sie die Picos in der einwandfreien Version verschickt werden.

Mit dem Thema Last magst Du bei Deinem Projekt sicherlich Recht haben, das ist nicht mein Wirkungsbereich.
Bei mir fällt die Rubrik Spiele ja komplett weg, daher dürfte ein 160W Pico für Office, etc. komplett ausreichend sein. Ich bin aber gespannt darauf, wie Du das Thema Stromversorgung für Dich löst. Vielleicht ergibt sich ja auch für mich eine Lösung, die ein wenig kostengünstiger ist.



[Harada]

AW: Vollpassiver Rechner? => Diablo III

Hast du schon mal daran gedacht, die Kühlung und das Netzteil so auszulegen, dass es in der Praxis ausreicht? Prime + Furmark sind weit jenseits von einer alltäglichen Auslastung.
Selbst aktiv gekühlte Grafikkarten haben teilweise eine Drossel drin, dass sie im Furmark nicht über den Jordan gehen.
Wie ist es um die Lüftersteuerung deines Mainboards bestellt? Kannst du 3-Pin Lüfter regeln? Ansonsten könntest du womöglich einstellen, dass sich ein 3-Pin Lüfter im Notfall dazuschaltet.

Gruß harada



[Wurzel]

AW: Vollpassiver Rechner? => Diablo III

Im Test auf CB steht explizit im Fazit, das Du bei der Sapphire HD6670 keinen Gehäuselüfter brauchst -> https://www.computerbase.de/artikel/grafikkarten/radeon-hd-6670-plus-6850-passiv-gekuehlt-test.1525/seite-6

Hast Du schon ein Temp-Ergebnis mit geschlossenem Gehäuse?


Passt die HD6670 eigentlich auch ohne Moddining ins Gehäuse? Sie hat die Anschlüsse ja nur auf der einen Seite.



[dorndi]

AW: Vollpassiver Rechner? => Diablo III

Das ist aber stark davon abhängig, welches Gehäuse man bestitzt und ob in der Nähe der Grafikkarte ein recht warmer Kühlkörper in Form eines HR-02 sitzt oder nicht.

mfg dorndi



[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

Bin jetzt arbeiten. Heute Abend gibts Antworten.



[terror_gnom]

AW: Vollpassiver Rechner? => Diablo III

Ich denke auch mal, das es dem Macho gut tut, wenn die Luft ungehindert nach oben raus kann. Sonst bekommst nen Luftstau wegen der nächsten Lamelle drüber.

Ach ja: STAY PASSIV! Mit Lüfter kann nun wirklich jeder^^

Das Pico kann man ja auch auf Verpolung testen... Ich geh mal davon aus, dass du nen NT das richtig gepolt ist da hast und n Multimeter wird auch noch irgendwo rumfliegen

Ich kenn das Case leider nicht, aber das FSP150 könnte eventuell unter/neben der Graka noch Platz haben... ist wirklich nicht groß (zumindest musste ich es nicht Strippen ums in die Bierkiste rein zu bekommen im Gegensatz zum Corsair^^)



[Wurzel]

AW: Vollpassiver Rechner? => Diablo III

Wenn ich auf die separate Grafikkarte verzichten würde und ich die IGP vom i3-2100 nutze, besteht die Möglichkeit den HR-02 um 90Grad zu drehen,
so das ein eventueller Lüfter die Luft durch den Kühler nach draußen befördert? Oder kann ich beim i3 den Lüfter getrost in der Schublade lassen?



[dorndi]

AW: Vollpassiver Rechner? => Diablo III

Mit dem HR-02 kann ich meinen 2500K auf 3.8Ghz mit einem 500rpm 120mm Gehäuselüfter semipassiv unter Vollast kühlen. Bei einem i3 kannst du ihn in der Schublade lassen.

mfg dorndi



[Zwirbelkatz]

AW: Vollpassiver Rechner? => Diablo III

Bei mir fällt die Rubrik Spiele ja komplett weg, daher dürfte ein 160W Pico für Office, etc. komplett ausreichend sein.

Absolut. Auch die dedizierte Grafikkarte ist bei einem i3 2105 so übel nicht. Unter Last liegst du da mit einem Pico bei vllt. rund 60-70 Watt. Selbst mit CPU & GPU-Belastung. Da ist ein Pico schon reizvoll.

Was ich selbst nutze, weiß ich noch nicht abschließend. Mal sehen, dass ich meine Wandlerplatine wieder auftreibe. Irgendwie ist sie mir beim Aufräumen meiner PC-Teile gar nicht begegnet.

Hast du schon mal daran gedacht, die Kühlung und das Netzteil so auszulegen, dass es in der Praxis ausreicht? Prime + Furmark sind weit jenseits von einer alltäglichen Auslastung.

Ich teste diese extremen Auslastungen nur spaßeshalber und weil mein Netzteil derzeit völlig ausreichend dimensioniert ist. Die ca. 75w Verbrauch beim Spielen von Duke Nukem Forever waren schon ein erster Vorgeschmack davon, wo die Belastung und die Abwärme wohl typisch einzustufen sein wird.
Allerdings sind die 80% Auslastung vom "MSI Kombustor" jetzt nicht so arg realitätsfern, denn die Grafikkarte ist nicht gerade bärenstark. Dass sie auf 100% Leistung laufen muss, wird wohl eher die Regel denn die Ausnahme sein. Immerhin hab ich 1920x1200 Pixel zu befeuern.

Hast Du schon ein Temp-Ergebnis mit geschlossenem Gehäuse?

Nein. Ich ahne aber nichts Gutes.

Passt die HD6670 eigentlich auch ohne Moddining ins Gehäuse? Sie hat die Anschlüsse ja nur auf der einen Seite.

Ich habe die zweischenklige Slotblende abgeschraubt. Die wären an der Seitenwand angestoßen. Aber das ist kein Modding und könnte dir niemals nachgewiesen werden und ist jederzeit gefahrlos und spurlos rückbaubar.

Die Länge passt wie angegossen. Da hatte ich ein gutes Augenmaß. Ich habe gar nicht erst geprüft, wie lang die ist.

Das Pico kann man ja auch auf Verpolung testen... Ich geh mal davon aus, dass du nen NT das richtig gepolt ist da hast und n Multimeter wird auch noch irgendwo rumfliegen

Nein, mit sowas kann ich nicht dienen.

Ich kenn das Case leider nicht, aber das FSP150 könnte eventuell unter/neben der Graka noch Platz haben... ist wirklich nicht groß (zumindest musste ich es nicht Strippen ums in die Bierkiste rein zu bekommen im Gegensatz zum Corsair^^)

Ich habe überlegt, mein 250er einfach ohne Lüfter laufen zu lassen. Aber ich fürchte, dass das nicht Sinn der Übung ist. Ich bilde mir ein, dass das passive FSP-Netzteil zumindest geringfügig andere Bauteile und Passivkühler hat. Oder?

Bei einem i3 kannst du ihn in der Schublade lassen.

Absolut. Ich hab selbst mit den 4 Kernen und HT rund 44°C idle. Mit wirklicher, praktikabler Last wird son i3 niemals deutlich über 60-70°C gehen. Die Frage ist allerdings letztlich, wie es sich verhält, wenn die IGP ebenfalls heizt. Denn das tut sie bei Dorndi nicht.

>

Heute gibt es keine Updates.



[terror_gnom]

AW: Vollpassiver Rechner? => Diablo III

Zum FSP150: Ob andere Bauteile verwendet werden kann ich nicht sagen, da mein Elektrotechnikwissen nicht so berauschend ist.
Die Kühlung Erfolgt über das Gehäuse vom NT. Die Mosfets sind an einer Metallplatte (wie in anderen NTs auch) und diese ist abgewinkelt und auf ca 15x40mm mit dem Deckel verschraubt (ohne WLP)
Das NT hat aber einen sehr hohen Wirkungsgrad und von dem her wenig Hitze zum Abführen (auch ohne 80+ Zertifizierung).



[Archangel]

AW: Vollpassiver Rechner? => Diablo III

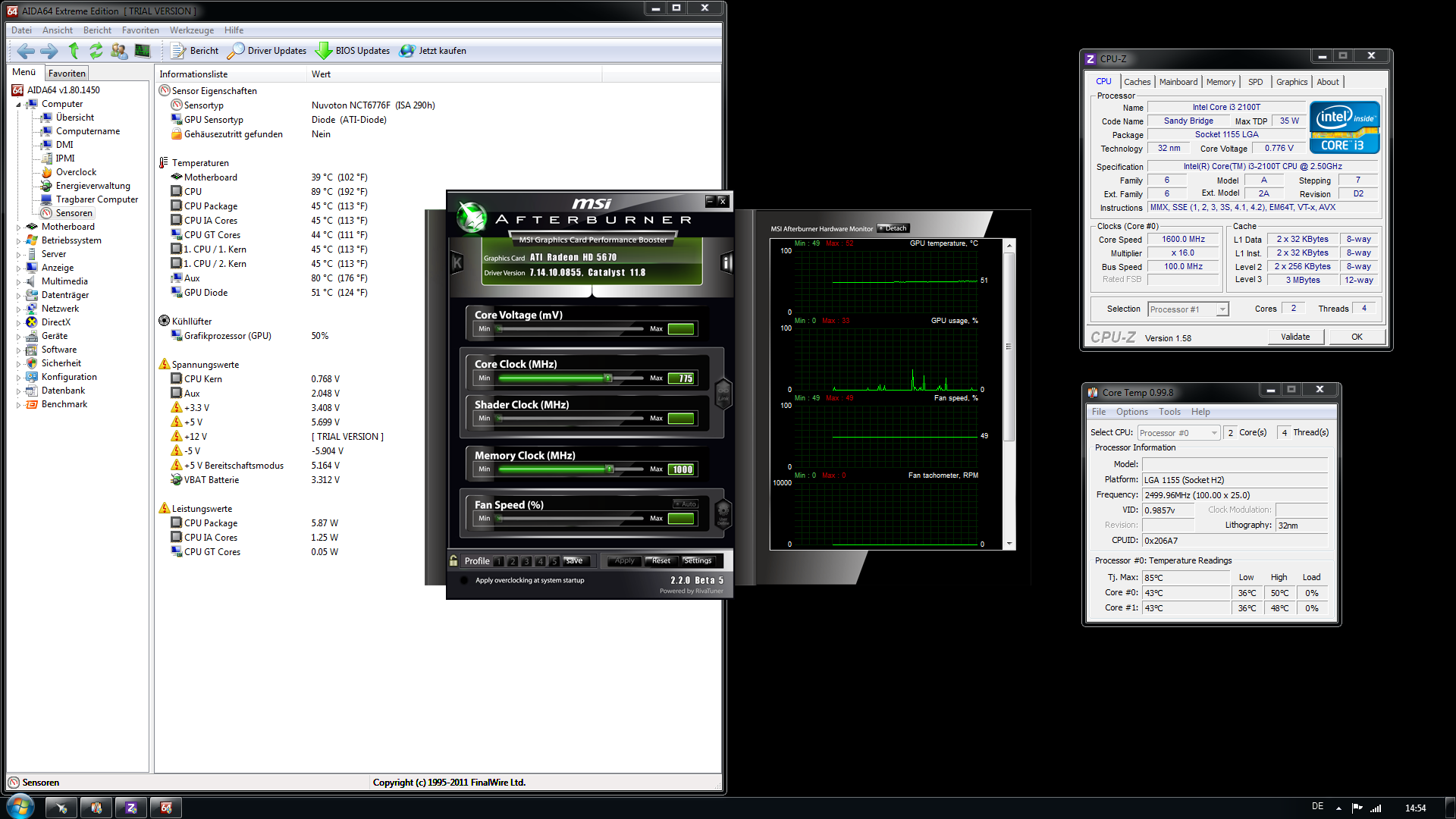

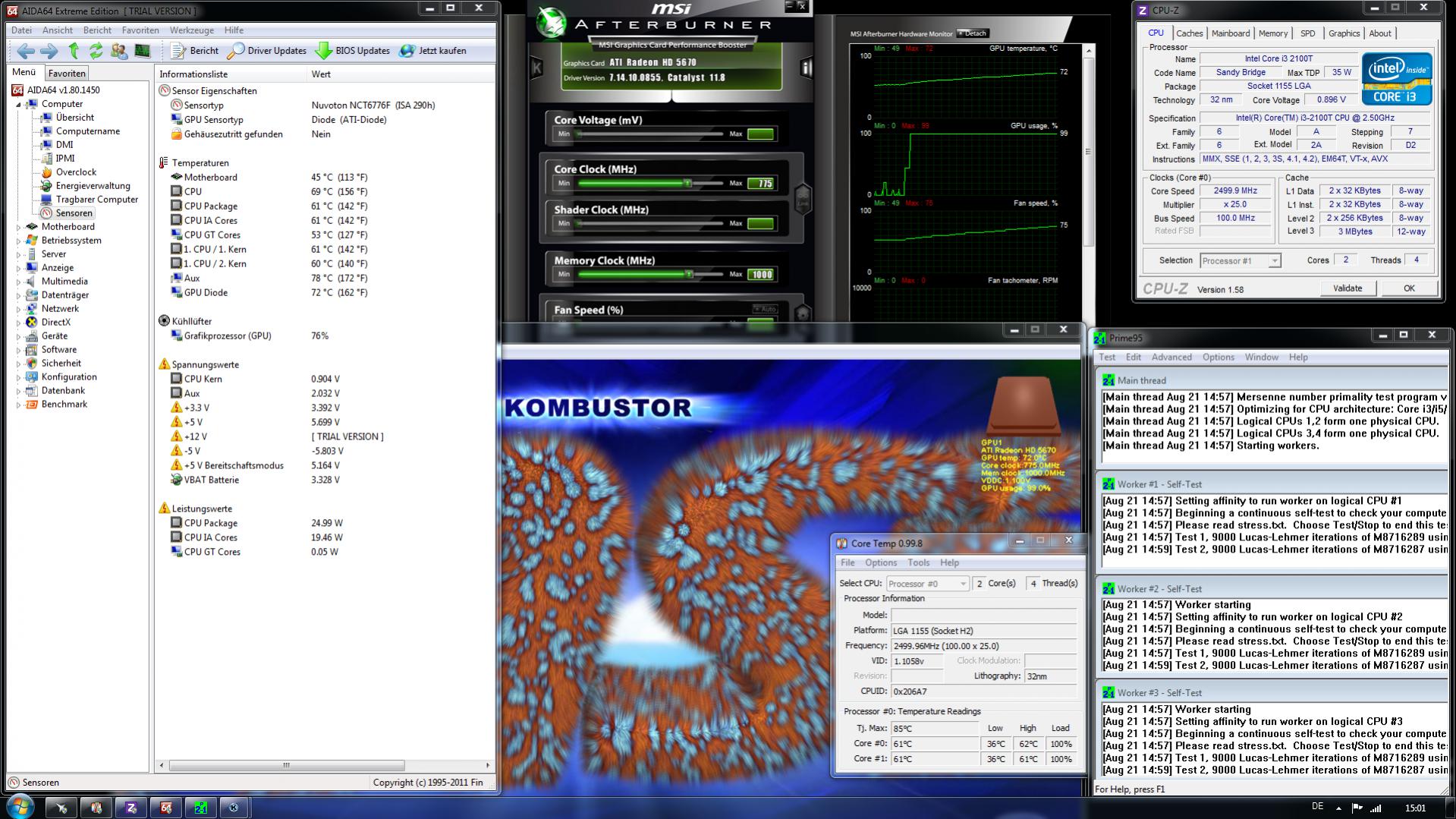

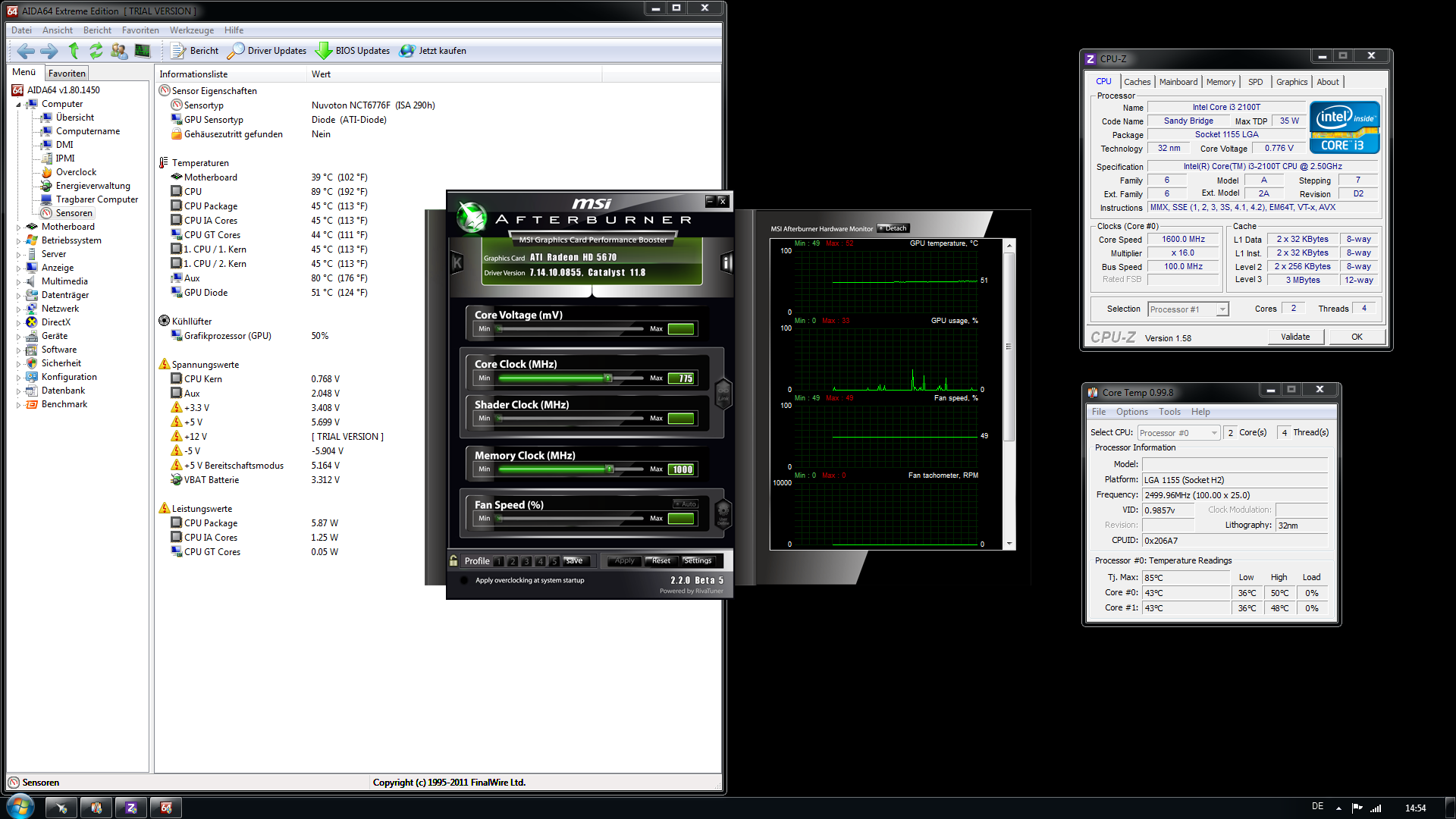

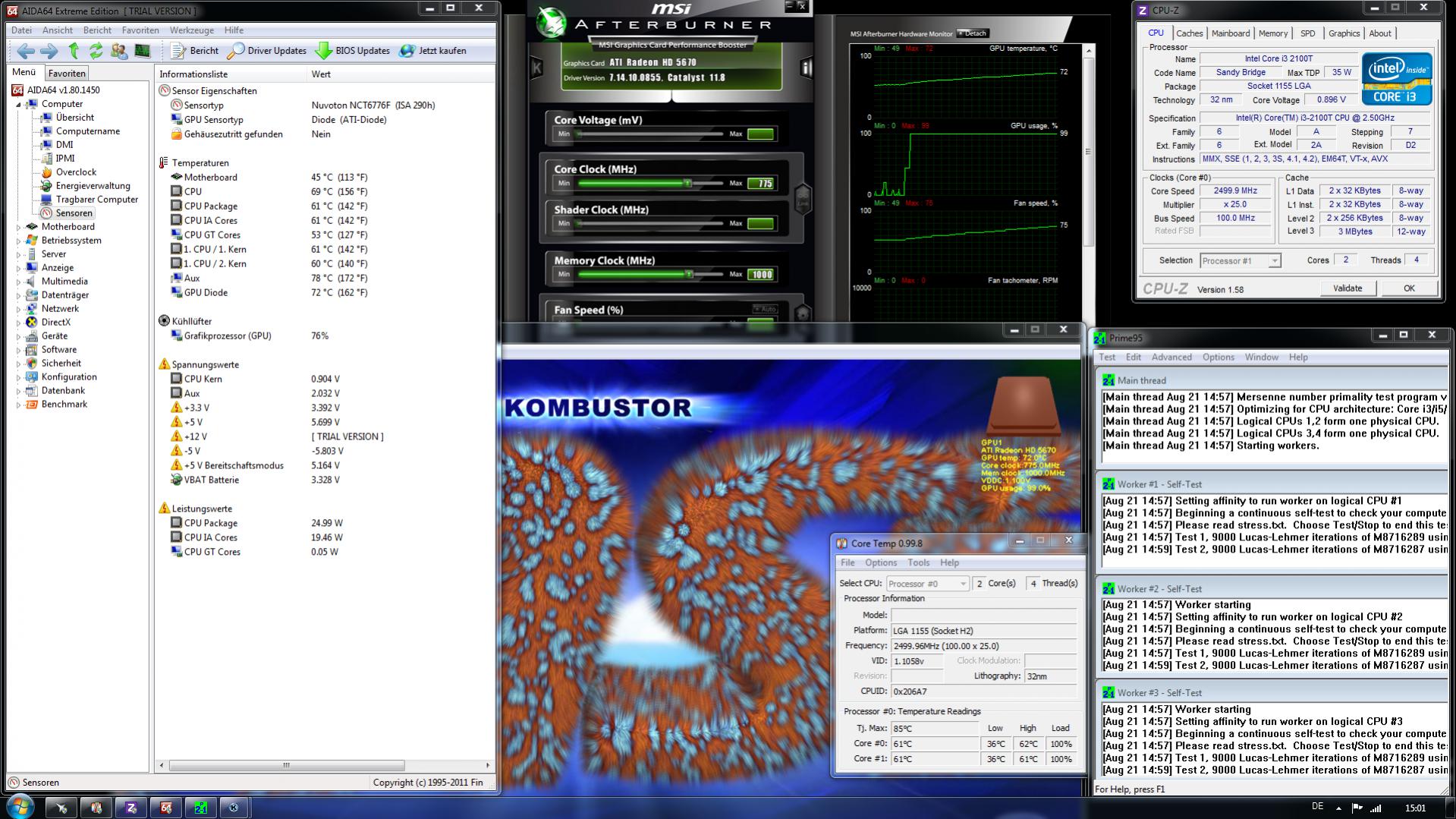

Ich habe jetzt ein paar Tests mit meinem Mini PC gemacht, im Idle hat er einen Stromverbrauch von 46W unter unter Volllast (Prime95 und Kombuster) schwankt es immer bei 91W und 96W.
Die Temperaturen sind in den Screenshots zu sehen. Allerdings war die Hardware nicht im Gehäuse verbaut, sondern stand offen auf den Tisch. Obwohl die Temperaturen so niedrig sind, roch es ziemlich verbrannt, richt es bei dir auch, Zwirbelkatz?



[Wurzel]

AW: Vollpassiver Rechner? => Diablo III

Hey Zwirbelkatz,

war bei Deinem bestellten HR-02 ein AMD Retention-Kit dabei oder nur das Intel-Kit? Es gibt den ja in verschiedenen Ausführungen.


Gibt es eigentlich mittlerweile schon geschlossene Netzteilrahmen?
