ASUS ProArt PA328 wie an Wand montieren?

[linuxnutzer]

ASUS ProArt PA328
https://www.asus.com/de/Displays-Desktops/Monitors/ProArt/ProArt-Display-PA328Q/

Lt Handbuch https://dlcdnets.asus.com/pub/ASUS/LCD Monitors/PA328/PA328_German.pdf

2.1 Abnehmen des Halters/Fußes (für VESA-Wandmontage)
Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden

• Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich.
• Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer
Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm)

Passt da jetzt jede VESA 100x100 Halterung oder braucht man dafür einen Adapter?

Ich würde gerne einen Bontec TV-Halterung verwenden, die Vesa 100x100 kann. https://www.amazon.de/BONTEC-Wandhalterung-Schwenkbare-Halterung-Vollbewegung/dp/B08H5JP1Q4/



[BFF]

Jede Wandhalterung die fuer VESA100 ist duerfte an den Monitor passen.
100 heisst nix weiter das die Loecher 100mm auseinander sind.



[madmax2010]

Wenn Sie nicht passt, reichen meist 5mm längere Schrauben.



[linuxnutzer]

Jede Wandhalterung die fuer VESA100 ist duerfte an den Monitor passen.

Das ist noch lange nicht gesagt, dass bei Vesa 100 Angabe beim Monitor jede Halterung mit Vesa 100 passt, es kommt da sehr darauf an, wie die Rückwand des Monitors gestaltet ist. Ich habe mich da kürzlich deswegen erst für den neueren 329 entschieden, weil der im Vergleich zu einem LG halbwegs gerade hinten aussieht, während der LG neben der Vesa-Halterung einer Erhöhung für die Anschlüsse hat. Vgl. https://www.computerbase.de/forum/t...on-4k-videos-mit-10bit.2097646/#post-27177298

Wenn man bei Youtube nach Vesa und Proart sucht, dürfte es da verschiedene Varianten geben, manche sind hinten gekrümmt und wenn das nicht wer zufällig weiß, dann wird man es wohl probieren müssen.

Manchmal könnte ich mir vorstellen, dass man zuerst einen Adapter braucht um dann eine beliebige Vesa-Halterung montieren zu können.



[BFF]

Du brauchst eventuell laengere Abstandhalter und laengere Schrauben, die meist dabei liegen. Zur Not findet man Passendes im Baumarkt. VESA100 sind nur 100 mm zwischen den Loechern. Das ist weit weniger kompliziert als mit einem gebogenen 80" TV mit VESA400.

So ganz nebenbei.
Ein Monitor der mit VESA100-Mount beworben wird hat mit jeder VESA100 Halterung zu funktionieren.
Ohne "Adapter".



[linuxnutzer]

Ein Monitor der mit VESA100-Mount beworben wird hat mit jeder VESA100 Halterung zu funktionieren.
Ohne "Adapter".

Kommt darauf an, was man unter "funktionieren" versteht.

Schau dir mal https://monitornerds.com/lg-32ul950-review/ an. Ich nehme an, dass der quadratische Teil links die 10x10cm sind. Eine Vesa-Halterung braucht ja auch Platz für die Einstellmöglichkeiten. Wie man da Kabel anstecken soll bzw. nachträglich andern kann, bleibt mir ein Rätsel.

https://tipsofalltime.com/1101/ zeigt die Anschlussmöglichkeiten wie sie für Vesa-Halterung sein sollten, nämlich an der Unterkante, nur stimmt das mit dem Foto bei Amazon auf der Rückseite nicht überein. Da sieht der 328 und 329 ziemlich ähnlich aus. Beim 328 sind die Anschlüsse auf der Rückseite, wenn es blöd hergeht, dann steht bei HDM1, nur der hat 2.0, die Halterung im weg. Bei meinem TV kann ich das Netzkabel nur mit Gewalt verbogen an der Halterung vorbei einstecken.

Aus diesem Grund will ich o.a. Bontec-Halterung, da kann ich zum Kabel wechseln den Monitor nach vorne schieben. Auch sehr schwer was zu finden, wo der Monitor eingehakt wird und die Halterung nicht drekt an den Monitor geschraubt wird,



[BFF]

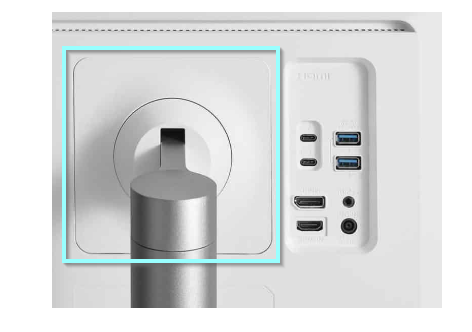

Ist doch kein Problem mit dem Monitor.
Das Eckige raus, 4x 1 cm Abstandhalter, Halterung, Schrauben.

Mach es Dir nicht zu kompliziert.



[linuxnutzer]

4x 1 cm Abstandhalter

Und das soll reichen um Kabel wechseln zu können?



[BFF]

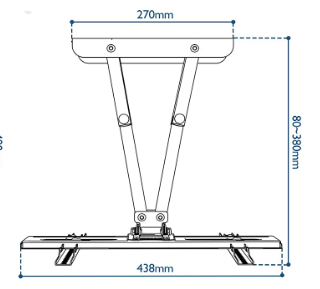

Deine Wunsch-Wandhalterung geht mit dem Monitor bis zu 38 cm weg von der Wand. Der Platz sollte eigentlich reichen, zumal man den Monitor noch zusaetzlich schwenken kann.

Abgesehen davon ploppt man alles an was noetig ist und fasst das Teil eigentlich nicht mehr an fuer die naechste Zeit wenn das Teil an der Wand ist.



[linuxnutzer]

Mit der von mir genannten Halterung wird das schon passen.

Ursprünglich war meine Vorstellung aber eine möglichst flache Montage wie bei einem Bild und da sehe ich enorme Probleme. Bei mir ist es so, dass ich in nächster Zeit die Kabel mehrmals wechseln muss, so ganz sicher ist das Konzept noch nicht und wenn das nicht passt, wird es sowieso spannend, Raspi -> HDMi -> Soundbar -> Monitor. Die Soundbar dauert und daher muss ich die Übergangslösung wechseln können.



[BFF]

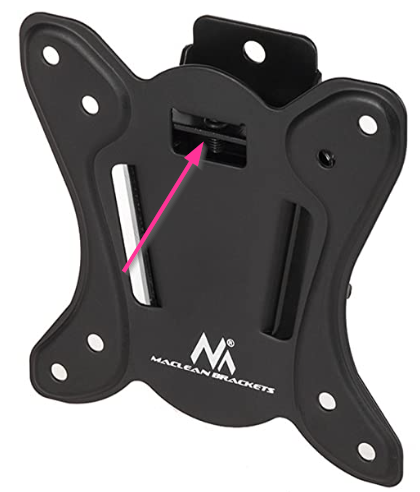

Also eine Halterung wie sowas.

https://www.amazon.de/Maclean-MC-715-Wandhalterung-Halterung-schlankes-Schwarz/dp/B01MFDJAGI

Da bist ein paar wenige cm von der Wand weg. Wenn man bei solchem Aufbau nochmal ran will an die Kabel hilft nur abhaengen. Der Pfeil zeigt auf eine Schraube. Die dann loesen und dann kann der Monitor abgehaengt werden.
Ich persoenlich mag diese Art von Halterung, auch wenn es extrem gut aussieht, rein garnicht. Kein Spass wenn spaeter etwas geaendert werden muss.

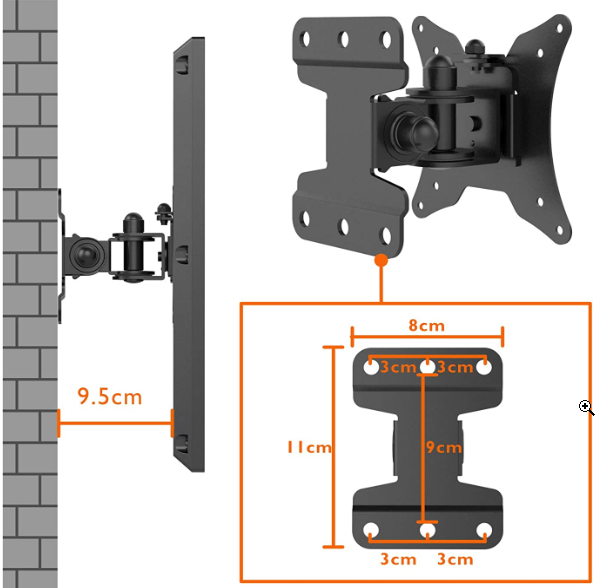

Bei dieser hier haettest Du etwas mehr Platz fuer spaetere Aenderungen.
https://www.amazon.de/1homefurnit-Gelenkige-TV-Wandhalterung-Halterung-Tilting/dp/B079L52P4W



[linuxnutzer]

Danke, du gibst dir sehr viel Mühe mit meiner Frage.



[BFF]

Kein Problem. 👍
Ich verbau solch Krams ab und zu fuer die Kundschaft. Bis hin zu 85" TV.
Da kommt Freude auf bei einer schnoeden Gipskartonwand. 😁



[linuxnutzer]

Kein Problem

Leider doch, bin erst jetzt gerade dazu gekommen. Die Halterung ist an der Wand und grundsätzlich ist die schon ok und auch Kabel umstecken ist kein Problem. Aber die Schrauben zum Monitor passen nicht und ich muss mir da was überlegen.

Die Originalschrauben des Asus ProArt PA328 sind:

12mm mit Kopf lang, 2mm davon Kopf, Alles +/- 0,5mm

Wenn ich die Schraube durch die Schienen der Wandhalterung schiebe, beisst die Schraube gerade an, fällt wegen zu kleinem Kopf aber durch. Die Asus-Verschraubung ist ja versenkt. Also schätze ich mal, dass ich eine Länge von 20mm brauche + Kopf oder lege ich besser eine Beilagscheibe dazwischen, dann muss sie um diese länger sein.

Kopfdurchmesser 7mm
Da fällt die Schraube druch, denke 10-12mm sind ok, dürfte nicht so genau sein.

Schraubendurchmesser 4mm
keine Ahnung, ob Asus imperiale Maße verwendet, alles ist nur grob gemessen (Knopfzelle leer).

Ein paar Schrauben dafür zu finden, ist wieder Albtraum, habe ganz genaue Maße für die Lautsprecherfüße gebraucht, das war Horror. Vor Ort nicht zu bekommen, Versandkosten mehr als Schrauben.

Was würdet ihr für eine Größe nehmen? Ich habe auch keine Ahnung, ob man da vielleicht auch ein wenig längere Schrauben nehmen kann, das weiß wohl nur Asus, ob da innen etwas Platz ist.



[BFF]

Das sind doch stinknormale metrische Schrauben. Greif Dir eine die Du hast und geh in den nächsten Baumarkt und finde eine die die erforderliche Länge hat. Wenn Kopf zu klein dann halt eine passende Unterlegscheibe drunter.
Wenn Schrauben zu lang passend einkürzen.



[linuxnutzer]

Wenn Schrauben zu lang passend einkürzen.

Ich bin kein Hobbyhandwerker und kann jedenfalls keine Schrauben kürzen.

Für mich stellt sich schon mal die Frage, was Länge bedeutet, mit oder ohne Kopf? Bei meinen Lautsprecherschrauben war der Kopf nämlich nicht bei der Länge dabei.

Schaust du bitte mal hier: https://www.hagebau.de/

https://www.hagebau.de/search/?q=Schraube+M4+x+20&sc=&ms=1

Wenn da der Kopf bei den 20mm dabei ist, dann ist das zu kurz und die nächste Größe mit M4 x 25 zu lang.

Also dann besser 25mm und was unterlegen, kostet wieder extra. Eine Senkkopfschraube finde ich auch nicht optimal, die Wandhalterung ist U-förmig, dh die Auflage ist gerade. Es gibt Möbelgriffschrauben, die könnten besser geignet sein, zB https://www.obi.at/moebelschrauben/lux-moebelgriffschraube-m4-x-20-mm-8-stueck/p/7614571 Wobei wieder die Frage ist, welche Länge mit 20mm gemeint ist. Wenn man online bestellen muss, will man nicht das falsche bestellen und extra zu einem Baumarkt bei den augenblicklichen Spritkosten zu fahren, lohnt sich auch nicht.

Außerdem hätte ich gerne einen simplen Kreuzschlitz und keinen 6 Kant innen, aber das dürfte notfalls machbar sein, hoffe mal, das ich was passendes habe.



[BFF]

Waren bei der Wandhalterung keine Schrauben in verschiedenen Längen dabei? Ebenso sollten da solche verschieden großen Abstandhalter mit dabei gewesen. Eigentlich alles was nötig ist einen Monitor an eine Halterung zu bekommen.



[linuxnutzer]

Waren bei der Wandhalterung keine Schrauben in verschiedenen Längen dabei?

Ja, aber viel zu dick, schätze mal M6 oder dicker.

Ebenso sollten da solche verschieden großen Abstandhalter mit dabei gewesen

Ja, sind dabei, die kleineren könnten bei 25mm passen, wird man probieren müssen. Es ind auch teile dabei, die als Unterlegscheiben geeignet sein könnten, sind rechteckige mit 2 Löchern.



[linuxnutzer]

Eigentlich alles was nötig ist einen Monitor an eine Halterung zu bekommen

Hmmh, ich frage mich was ich mir optimaler Weise kaufen soll. Wenn ich sowieso bestellen muss, dann gleich das am besten passt. Vielleicht magst du mal bei https://www.eisenwaren2000.de/schrauben schauen.

Ich sehe folgende als Möglichkeit:

https://www.eisenwaren2000.de/Linsenschrauben-M4-X-22-mit-Kreuzschlitz-Z-DIN-7985-Edelstahl-A2

https://www.eisenwaren2000.de/M4x22...mit-Flansch-ISR-TX-ISO-7380-TORX-Edelstahl-A2

https://www.eisenwaren2000.de/M4x22...ensechskant-und-Flansch-ISO-7380-Edelstahl-A2

Mit Flansch denke ich, ist besser. Ich hasse allerdings TORX, muss ich immer erst suchen, genauso Inbus.



[BFF]

Nimm Kreuzschlitz. Allzufest sollte man die Schrauben eh nicht anziehen.
Nimm definitiv Unterlegscheiben, die koennen durchaus aus Plaste oder Gummi sein, zusaetzlich. Manchmal reicht der achtel Millimeter das die Schraube nicht am Ende der Buchse anschlaegt und es wackelt.
