Netzkabel für industriellen Ethernet Switch

[YB89]

Hallo,

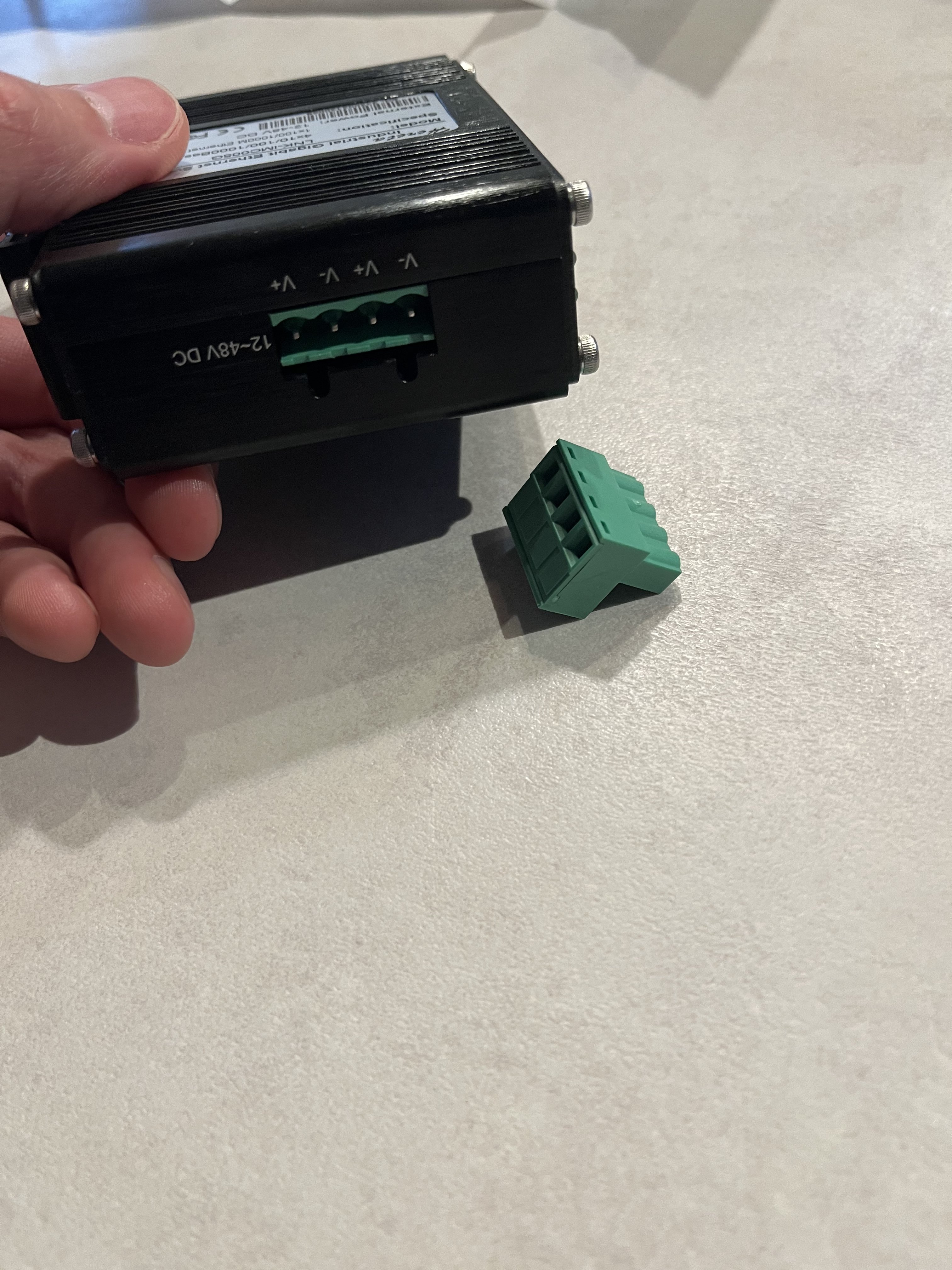

ich habe neulich einen Ethernet-Switch von Amazon gekauft und bei der Lieferung gemerkt, dass der Netzstecker komplett anders aussieht. Es ist ein Hereta aindustrial Gigabit Ethernet Switch Model: LNK-IMC005G. Da ich mit so etwas noch nie Erfahrung sammeln konnte beschreibe ich das einmal leichenhaf. Es ist ein grüner Anschluss mit 4 Eingängen unter denen jeweils V- V+ V- V+ steht. In der Anleitung steht was von Terminal Block. Hier ist ein Foto davon:

Kann mir jemand sagen welchen Netzstecker ich hierfür verwenden muss?

vielen Dank !

Grüße



[till69]

Den grünen Stecker auf dem Bild



[0x8100]

das ding will gleichstrom haben, da kannst du nicht einfach einen netzstecker dran machen und ab in die steckdose. da er zweimal v- und v+ hat, ist der für eine redundante stromversorgung ausgelegt. theoretisch kannst du dir mit einem 12V netzteil was basteln oder du schickst ihn einfach wieder zurück.



[YB89]

Ah ok und was für ein Netzteil brauch ich dafür? Sprich ich nehme ein Standard Stromkabel und verbinde es mit den Klemmen da rein? Was mach ich mit der Erdung?



[honky-tonk]

Ehm danke für nichts mannefix

was er sagen will ist, dass wenn du den unterschied zwischen wechsel und gleichstrom kaum kennst du besser nicht basteln solltest.

du brauchst ein netzteil und kein netzkabel.

Besser, schick das teil zurück und hole dir was passendes. wenn du sagst für was und wieviel anschlüsse du brauchst kann man dir was passendes raussuchen



[Brudertuck]

Das Teil ist für Hutschienen Montage in einem Schaltschrank. Schicke es zurück und kaufe einen Desktop Switch für den Heimgebrauch.



[till69]

@YB89
Nimm ein 12V-/1A Netzteil (Fritzbox-Netzteil), Stecker abschneiden, Plus auf V+, Minus auf V-, fertig



[0x8100]

übrigens ist das ein 100Mb/s switch - schick den einfach zurück und hol dir einen 0815 Gb-switch.



[DarkAngel2401]

@0x8100 ne, der kann tatsächlich GBit - zoom mal das angehängte Bild ran, da siehst du das auch.

@YB89
Wieso hast du dir denn das Teil überhaupt gekauft?
So einer kommt idR auf eine Hutschiene und wird von einem Gleichstrom-Netzteil ggfs. redundant gespeist.

Da ich mit so etwas noch nie Erfahrung sammeln konnte beschreibe ich das einmal leichenhaf.

Wenn du da wirklich ein Netzkabel dranpfriemelst und das direkt in die Steckdose hängst, wird der Switch bestimmt leichenhaft. ;-)



[rezzler]

Mit einem Standard-Stromkabel (aka Schuko-Stecker für die 230V-Steckdose) bringst du den Switch nur zum Rauchen. Wie geschrieben brauchst du ein Gleichspannungsnetzeil, beispielsweise sowas.

Dann einfach den Stecker abschneiden und die 2 Adern abmanteln, auf Polarität prüfen und in den grünen Terminalblock festschrauben.

Laut Datenblatt kann der Switch PoE "optional", was immer das heißen soll. Dann reicht das verlinkte Netzteil natürlich nicht mehr.

übrigens ist das ein 100Mb/s switch - schick den einfach zurück und hol dir einen 0815 Gb-switch.

Achtung, LNK-IMC005G vs. LNK-IMC005.



[YB89]

Ja werde das auch wieder zurücksenden. Hab bei der Bestellung da nicht drauf geachtet. 👍



[MojoMC]

Ah ok und was für ein Netzteil brauch ich dafür? Sprich ich nehme ein Standard Stromkabel und verbinde es mit den Klemmen da rein? Was mach ich mit der Erdung?

Wenn du das aus den Informationen in der Artikelbeschreibung und beim Hersteller nicht ableiten konntest, dann war @mannefix tatsächlich nicht sonderlich unhöflich, sondern hat dich in einem saloppen Tonfall davor bewahrt, hier das Gerät oder noch weiteres zu himmeln.

Warum hast du das Ding überhaupt ausgewählt, auf welches Detail hast du "nicht geachtet"?



[0x8100]

hattest du den von amazon für 55€? weil sowas gibt es auch für ca. 10€.



[forstman94]

Mit einem Standard-Stromkabel (aka Schuko-Stecker für die 230V-Steckdose) bringst du den Switch nur zum Rauchen.

Joa passt halt. Ist eine sehr redundante Konstruktion so ein Fallback auf Rauchzeichenprotokoll.
Ich tippe da aber eher auf Morse über Lichtsignale.



[eigs]

So einen Switch versorgt man normalerweise auch mit einem Hutschienen Netzteil. Z.B. Mean Well HDR-15-24



[Rickmer]

weil sowas gibt es auch für ca. 10€.

Ich bin kein Freund von den super billigen Plastikbomber Switchen... lieber ein paar Euro mehr für ein TP-Link TL-SG105, NETGEAR GS105GE oder vergleichbar...



[0x8100]

Ich bin kein Freund von den super billigen Plastikbomber Switchen.

da ist doch sowieso überall der gleiche chip drin. und das doppelte bezahlen für ein metallgehäuse..?



[DLMttH]

D-Link gibt's derzeit mit Metallgehäuse am günstigsten



[YB89]

Ich hab eins von D-Link was sehr günstig war aber das unterstützt wohl nicht die Geschwindigkeit von meinem DSL 100, zumindest kommt nur die hälfte davon an und daher habe ich nach einem neuen gesucht. Industrial klang da hochwertiger. Mehr gibts dazu nicht zu sagen. Ich hole mir jetzt das TP-Link TL SG105. Danke für Antworten!



[Engaged]

Bist Du denn sicher dass die volle Geschwindigkeit von deinem DSL-Anschluss auch am Router ankommt?
