100hz mit CRT
- Ersteller derwok
- Erstellt am
pitu
Admiral
- Registriert
- Dez. 2005
- Beiträge
- 9.439
das ist nicht die optimale auflösung, dann wird alles sehr klein und ausserdem ruckeln die games mit einer niedrigeren auflösung weniger. ich benutze bei meinem 19" crt IMMER schon 1152*864 und 85hz.
nachdem ich jetzt das system neu installiert habe (win7 64bit) klappt es auch wieder mit der auflösung, allerdings ist die schrift sowas von unscharf. cleartype habe ich schon deaktiviert.
stelle ich dann allerdings wieder auf die 1280er um ist alles scharf. kennt ihr bestimmt vom lcd der schlecht interpoliert, nur ich habe keinen lcd. man diese deppen von microsoft !!!!!!!!
hat einer ne idee ?
nachdem ich jetzt das system neu installiert habe (win7 64bit) klappt es auch wieder mit der auflösung, allerdings ist die schrift sowas von unscharf. cleartype habe ich schon deaktiviert.
stelle ich dann allerdings wieder auf die 1280er um ist alles scharf. kennt ihr bestimmt vom lcd der schlecht interpoliert, nur ich habe keinen lcd. man diese deppen von microsoft !!!!!!!!
hat einer ne idee ?
Zuletzt bearbeitet:
ich habe hier das gleiche problem. habe den iiyama hm204dt.
habe bisher immer folgende settings verwendet:
640x480@250HZ
800x600@200HZ
1024x768@150HZ
1280x1024@100HZ
1600x1200@100HZ
Leider ist das unter Windows 7 nicht richtig möglich, weil keine Monitortreiber für Windows 7 RC existieren, und die standard-PNP-Treiber auf 85HZ limitieren.
Ich arbeite jedoch an einer Lösung, die ich bis spätestens in einer Woche hier präsentieren werde.
Die Lösung ist ein: EDID override (monitor.inf)
Grüße.
habe bisher immer folgende settings verwendet:
640x480@250HZ
800x600@200HZ
1024x768@150HZ
1280x1024@100HZ
1600x1200@100HZ
Leider ist das unter Windows 7 nicht richtig möglich, weil keine Monitortreiber für Windows 7 RC existieren, und die standard-PNP-Treiber auf 85HZ limitieren.
Ich arbeite jedoch an einer Lösung, die ich bis spätestens in einer Woche hier präsentieren werde.
Die Lösung ist ein: EDID override (monitor.inf)
Grüße.
Zuletzt bearbeitet:
Also.
Mögliche Lösungswege:
A)
Alten nvidia-Treiber verwenden, der nicht auf die EDID infos achtet. Hier kann man einfach die auflösungen im nvidia menü anlegen.
B)
Einfach am VGA Kabel pin 12 oder 15 am VGA Kabel abknipsen. (verhindert, dass die monitor EDID gelesen werden kann)
Keine GARANTIE FÜR DIESEN LÖSUNGSWEG! Ich hafte nicht dafür, wenn ihr was kaputt macht.
C) EDID override.
Was ist EDID überhaupt?
Extended Display Identification Data (EDID) ist eine 128 Byte-Datenstruktur, mit der ein Display seine Möglichkeiten beschreibt. Beinhaltet sind Informationen wie der Hersteller, Fertigungsdatum, Displaygröße, Pixel Mapping Data (nur bei reinen Digitalpanels) usw.
1) Man sauge sich folgende Software:
http://www.entechtaiwan.com/util/moninfo.shtm
2)Installieren.
3) Registry-Profil nehmen, und davon eine INF schreiben lassen.
4) Monitor Info schliessen.
4) Diese INF-File Editieren
Was muss man ändern?
Bei mir war das das folgend rot markierte.
Ich musste die Auflösungen ändern, und die Maximal zugänglichen Frequenzen.
Das kann von Monitor zu Monitor unterschiedlich sein, was da maximal drin ist. also verkackt es euch nicht. Ich übernehme nicht die Verantwortung wenn ihr euren Monitor mit nicht verwendbaren Auflösungen und Frequenzen zerstört. (falsche EDIDs)
[MODE1]
HKR,,MaxResolution,,"2048,1536"
[OVERRIDDEN-EDID.AddReg]
HKR,"MODES\2048,1536",Mode1,,"30.0-142.0,50.0-255.0,+,+"
So. Jetzt kommt der heikelste Punkt. der EDID override.
In der Inf File befindet sich auch noch ein Block, der sieht so aus:
HKR,EDID_OVERRIDE,"0",0x01,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x26,0xCD,0x6A,0x21,0x96,0xFB,0x98,0x00,0x1F,0x0D,0x01,0x03,0x0F,0x2D,0x21,0x78,0x6F,0x8F,0x11,0xA0,0x54,0x4A,0x9A,0x26,0x12,0x4E,0x4F,0xBF,0xEF,0x80,0x31,0x59,0x45,0x59,0x61,0x59,0x81,0x99,0xA9,0x59,0xD1,0x59,0xE1,0x59,0x01,0x01,0x86,0x3D,0x00,0xC0,0x51,0x00,0x30,0x40,0x40,0xA0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x00,0x00,0xFC,0x00,0x48,0x4D,0x32,0x30,0x34,0x44,0x20,0x44,0x54,0x0A,0x20,0x20,0x20,0x00,0x00,0x00,0xFD,0x00,0x32,0xFF,0x1E,0x8C,0x27,0x02,0x00,0x32,0x64,0xF0,0x0A,0x80,0x3C,0x90,0x97,0x00,0x10,0x83,0x00,0x4C,0x60,0xA8,0xE0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x38
Das ist euer EDID Block des Monitors. Der ist leider nicht bei jedem gleich, also muss jeder seine eigenen Settings finden. Ich weiss nicht was für Eine EDID-Version euer Monitor verwendent, jedoch könnt ihr das mit Monitor-Info herausfinden.
Jede dieser Zahlen steht für eine Information. Im Standard-Format ist an stelle 60 die maximale vertikale Frequenz eingetragen. Ich habe diese jetzt auf 255 gestellt. Was euer Monitor mitmacht, weiss ich nicht. für 255 muss man an stelle 60 "FF" eintragen.

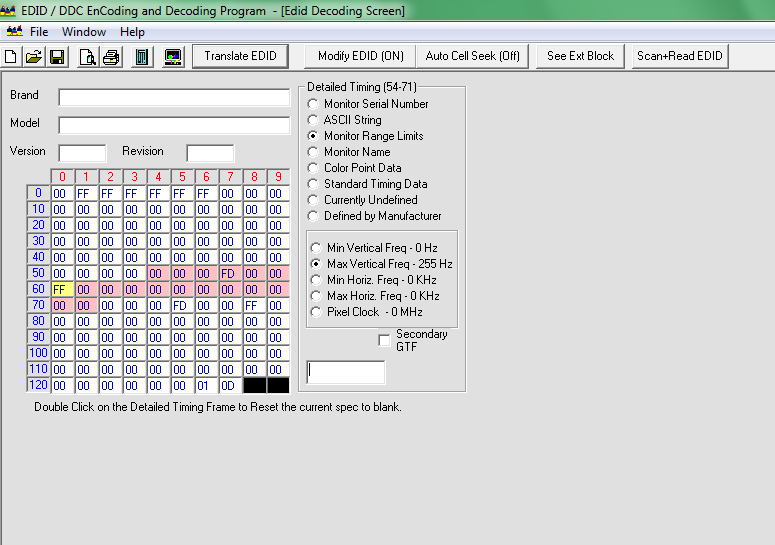

Was ihr eintragen müsst, und ändern wollt, könnt ihr mit dem viewsonic EDID Encoding und Decoding programm rausfinden.
http://www.viewsonic.com/products/archive/edid.htm
Vom verwenden dieses Programms zum erstellen einer eigenen EDID ist abzuraten, da es anscheinend sehr alt ist, und einige Bugs hat.
Es ist nur gut, um herauszufinden, an welcher stelle man an seiner bisherigen EDID etwas ändern kann.
So. Wenn ihr wisst welche Teile ihr davon ändern müsst, dann ändert diese bits.
5) INF abspeichern und im gerätemanager diese monitor inf über den bisheringen monitor treiber drüberinstallieren. (wird zwar rummeckern wegen mangelnden signaturen, aber egal).
6) monitor info wieder öffnen. wird jetzt meckern, dass die checksumme eures EDIDs nicht korrekt ist, und diese fixen.
An diesem Punkt könnt ihr auch nochmal eure Einstellungen überprüfen!
stehen die eingetragenen frequenzen wo sie sollen?
7) neue .inf file mit korrekter EDID-Checksumme schreiben,
8) monitor info schliessen.
9) in der inf file hier nochmals die auflösungen eintragen, (wenn nötig)
10) diese inf über die bisherige drüberinstallieren.
TADA!
11) eventuell computer neustarten

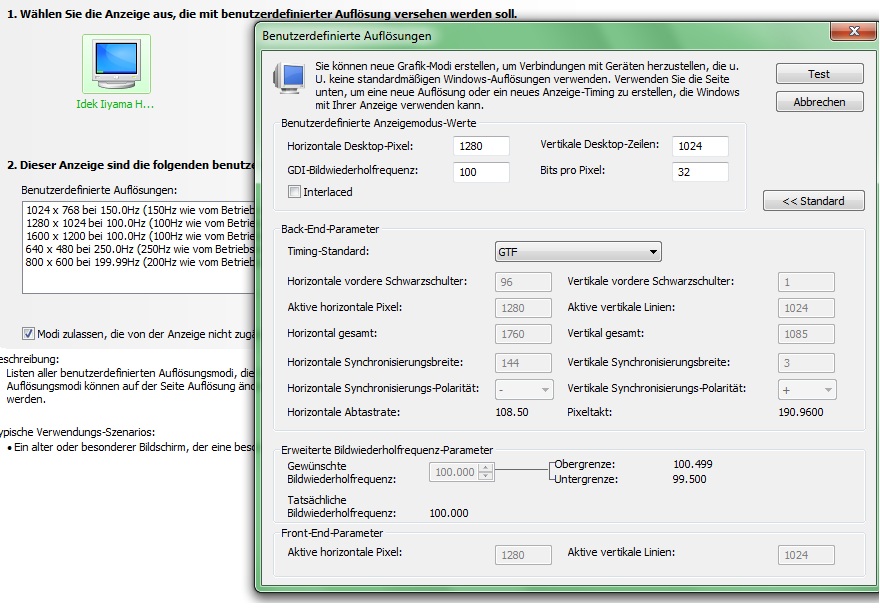

12) ins nvidia menü gehen und die gewünschten auflösungen und frequenzen im custom-menü eintragen
und 13) Freuen!

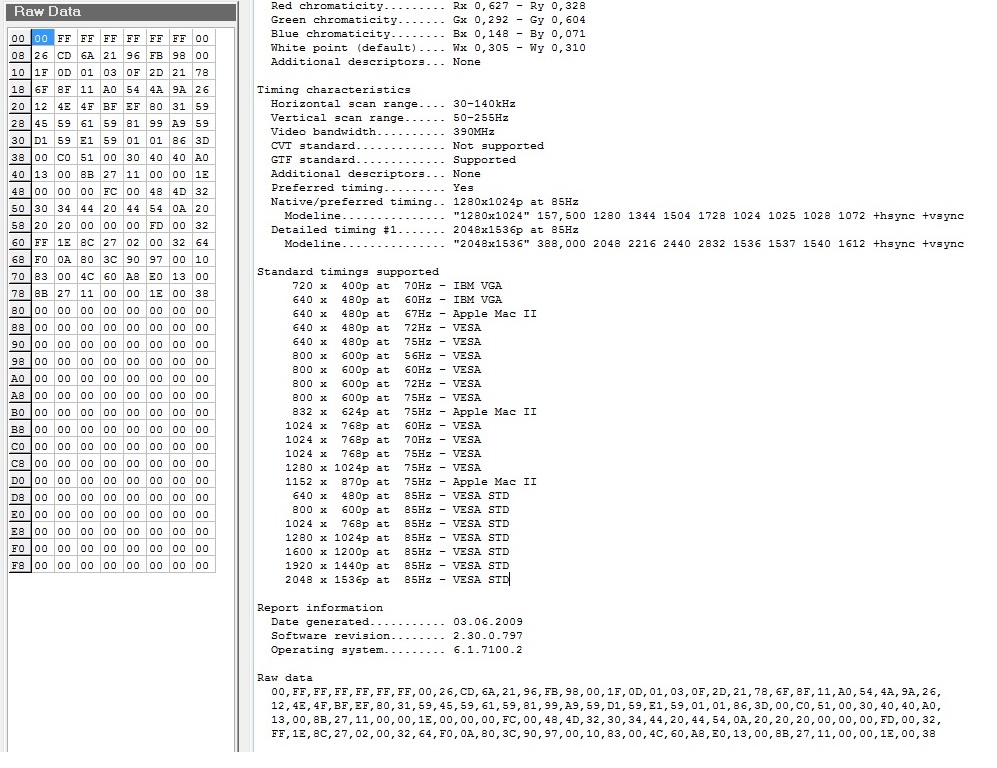

Hier habe ich euch jetzt noch ein Paar Daten von meinem Monitor, die ich angelegt habe. So Sah das aus, nach dem override. Rot markiert sind meine Änderungen.
Monitor
Model name............... HM204D DT
Windows description...... Iiyama HM204D DT (EDID Override)
Manufacturer............. Iiyama
Plug and Play ID......... IVM216A
Serial number............ 10025878
Manufacture date......... 2003, ISO week 31
Filter driver............ monitor
-------------------------
EDID revision............ 1.3
Input signal type........ Analog 0.700,0.300 (1.0V p-p)
Sync input support....... Separate, Composite, Sync-on-green (w. pulse)
Display type............. RGB color
Screen size.............. 450 x 330 mm (22,0 in)
Power management......... Suspend, Active off/sleep
Extension blocs.......... None
-------------------------
DDC/CI................... n/a
Color characteristics
Default color space...... sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,627 - Ry 0,328
Green chromaticity....... Gx 0,292 - Gy 0,604
Blue chromaticity........ Bx 0,148 - By 0,071
White point (default).... Wx 0,305 - Wy 0,310
Additional descriptors... None
Timing characteristics
Horizontal scan range.... 30-140kHz
Vertical scan range...... 50-255Hz
Video bandwidth.......... 390MHz
CVT standard............. Not supported
GTF standard............. Supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x1024p at 85Hz
Modeline............... "1280x1024" 157,500 1280 1344 1504 1728 1024 1025 1028 1072 +hsync +vsync
Detailed timing #1....... 2048x1536p at 85Hz
Modeline............... "2048x1536" 388,000 2048 2216 2440 2832 1536 1537 1540 1612 +hsync +vsync
Standard timings supported
720 x 400p at 70Hz - IBM VGA
640 x 480p at 60Hz - IBM VGA
640 x 480p at 67Hz - Apple Mac II
640 x 480p at 72Hz - VESA
640 x 480p at 75Hz - VESA
800 x 600p at 56Hz - VESA
800 x 600p at 60Hz - VESA
800 x 600p at 72Hz - VESA
800 x 600p at 75Hz - VESA
832 x 624p at 75Hz - Apple Mac II
1024 x 768p at 60Hz - VESA
1024 x 768p at 70Hz - VESA
1024 x 768p at 75Hz - VESA
1280 x 1024p at 75Hz - VESA
1152 x 870p at 75Hz - Apple Mac II
640 x 480p at 85Hz - VESA STD
800 x 600p at 85Hz - VESA STD
1024 x 768p at 85Hz - VESA STD
1280 x 1024p at 85Hz - VESA STD
1600 x 1200p at 85Hz - VESA STD
1920 x 1440p at 85Hz - VESA STD
2048 x 1536p at 85Hz - VESA STD
Report information
Date generated........... 03.06.2009
Software revision........ 2.30.0.797
Operating system......... 6.1.7100.2
Raw data
00,FF,FF,FF,FF,FF,FF,00,26,CD,6A,21,96,FB,98,00,1F,0D,01,03,0F,2D,21,78,6F,8F,11,A0,54,4A,9A,26,
12,4E,4F,BF,EF,80,31,59,45,59,61,59,81,99,A9,59,D1,59,E1,59,01,01,86,3D,00,C0,51,00,30,40,40,A0,
13,00,8B,27,11,00,00,1E,00,00,00,FC,00,48,4D,32,30,34,44,20,44,54,0A,20,20,20,00,00,00,FD,00,32,
FF,1E,8C,27,02,00,32,64,F0,0A,80,3C,90,97,00,10,83,00,4C,60,A8,E0,13,00,8B,27,11,00,00,1E,00,38
Hier meine Finale INF FILE mit markierten Änderungen, (gefixte checksumme).
; INF file generated by Monitor Asset Manager, 03.06.2009
; Copyright (c) EnTech Taiwan, 1995-2009.
; Internet: http://www.entechtaiwan.com
[Version]
Signature="$WINDOWS NT$"
Class=Monitor
ClassGUID={4d36e96e-e325-11ce-bfc1-08002be10318}
Provider=%MFG%
DriverVer=03.06.2009, 1.0.0.0
;CatalogFile=YourSignedCatalogFile.cat
[DestinationDirs]
DefaultDestDir=23
[SourceDisksNames]
1=%DISC%
[SourceDisksFiles]
;YourColorProfileFile.icm
[Manufacturer]
%VENDOR%=EDID_OVERRIDE,NTx86,NTamd64
[EDID_OVERRIDE.NTx86]
%PRODUCTID%=OVERRIDDEN-EDID.Install, MONITOR\IVM216A
[EDID_OVERRIDE.NTamd64]
%PRODUCTID%=OVERRIDDEN-EDID.Install.NTamd64, MONITOR\IVM216A
[OVERRIDDEN-EDID.Install.NTx86]
DelReg=DEL_CURRENT_REG
AddReg=OVERRIDDEN-EDID.AddReg, MODE1, DPMS
CopyFiles=OVERRIDDEN-EDID.CopyFiles
[OVERRIDDEN-EDID.Install.NTamd64]
DelReg=DEL_CURRENT_REG
AddReg=OVERRIDDEN-EDID.AddReg, MODE1, DPMS
CopyFiles=OVERRIDDEN-EDID.CopyFiles
[OVERRIDDEN-EDID.Install.NTx86.HW]
AddReg=OVERRIDDEN-EDID_AddReg
[OVERRIDDEN-EDID.Install.NTamd64.HW]
AddReg=OVERRIDDEN-EDID_AddReg
[OVERRIDDEN-EDID_AddReg]
;Base EDID
HKR,EDID_OVERRIDE,"0",0x01,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x26,0xCD,0x6A,0x21,0x96,0xFB,0x98,0x00,0x1F,0x0D,0x01,0x03,0x0F,0x2D,0x21,0x78,0x6F,0x8F,0x11,0xA0,0x54,0x4A,0x9A,0x26,0x12,0x4E,0x4F,0xBF,0xEF,0x80,0x31,0x59,0x45,0x59,0x61,0x59,0x81,0x99,0xA9,0x59,0xD1,0x59,0xE1,0x59,0x01,0x01,0x86,0x3D,0x00,0xC0,0x51,0x00,0x30,0x40,0x40,0xA0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x00,0x00,0xFC,0x00,0x48,0x4D,0x32,0x30,0x34,0x44,0x20,0x44,0x54,0x0A,0x20,0x20,0x20,0x00,0x00,0x00,0xFD,0x00,0x32,0xFF,0x1E,0x8C,0x27,0x02,0x00,0x32,0x64,0xF0,0x0A,0x80,0x3C,0x90,0x97,0x00,0x10,0x83,0x00,0x4C,0x60,0xA8,0xE0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x38
Das ist die neue Checksumme
[DEL_CURRENT_REG]
HKR,MODES
HKR,EDID_OVERRIDE
HKR,,MaxResolution
HKR,,DPMS
HKR,,ICMProfile
[DPMS]
HKR,,DPMS,,1
[MODE1]
HKR,,MaxResolution,,"2048,1536"
[OVERRIDDEN-EDID.AddReg]
HKR,"MODES\2048,1536",Mode1,,"30.0-142.0,50.0-255.0,+,+"
[OVERRIDDEN-EDID.CopyFiles]
;YourColorProfileFile.icm
[Strings]
MFG="EnTech Taiwan"
DISC="Monitor EDID Override Installation Disk"
PRODUCTID="Iiyama HM204D DT (EDID Override)"
VENDOR="Iiyama"
Mögliche Lösungswege:
A)
Alten nvidia-Treiber verwenden, der nicht auf die EDID infos achtet. Hier kann man einfach die auflösungen im nvidia menü anlegen.
B)
Einfach am VGA Kabel pin 12 oder 15 am VGA Kabel abknipsen. (verhindert, dass die monitor EDID gelesen werden kann)
Keine GARANTIE FÜR DIESEN LÖSUNGSWEG! Ich hafte nicht dafür, wenn ihr was kaputt macht.
C) EDID override.
Was ist EDID überhaupt?
Extended Display Identification Data (EDID) ist eine 128 Byte-Datenstruktur, mit der ein Display seine Möglichkeiten beschreibt. Beinhaltet sind Informationen wie der Hersteller, Fertigungsdatum, Displaygröße, Pixel Mapping Data (nur bei reinen Digitalpanels) usw.
1) Man sauge sich folgende Software:
http://www.entechtaiwan.com/util/moninfo.shtm
2)Installieren.
3) Registry-Profil nehmen, und davon eine INF schreiben lassen.
4) Monitor Info schliessen.
4) Diese INF-File Editieren
Was muss man ändern?
Bei mir war das das folgend rot markierte.
Ich musste die Auflösungen ändern, und die Maximal zugänglichen Frequenzen.
Das kann von Monitor zu Monitor unterschiedlich sein, was da maximal drin ist. also verkackt es euch nicht. Ich übernehme nicht die Verantwortung wenn ihr euren Monitor mit nicht verwendbaren Auflösungen und Frequenzen zerstört. (falsche EDIDs)
[MODE1]
HKR,,MaxResolution,,"2048,1536"
[OVERRIDDEN-EDID.AddReg]
HKR,"MODES\2048,1536",Mode1,,"30.0-142.0,50.0-255.0,+,+"
So. Jetzt kommt der heikelste Punkt. der EDID override.
In der Inf File befindet sich auch noch ein Block, der sieht so aus:
HKR,EDID_OVERRIDE,"0",0x01,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x26,0xCD,0x6A,0x21,0x96,0xFB,0x98,0x00,0x1F,0x0D,0x01,0x03,0x0F,0x2D,0x21,0x78,0x6F,0x8F,0x11,0xA0,0x54,0x4A,0x9A,0x26,0x12,0x4E,0x4F,0xBF,0xEF,0x80,0x31,0x59,0x45,0x59,0x61,0x59,0x81,0x99,0xA9,0x59,0xD1,0x59,0xE1,0x59,0x01,0x01,0x86,0x3D,0x00,0xC0,0x51,0x00,0x30,0x40,0x40,0xA0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x00,0x00,0xFC,0x00,0x48,0x4D,0x32,0x30,0x34,0x44,0x20,0x44,0x54,0x0A,0x20,0x20,0x20,0x00,0x00,0x00,0xFD,0x00,0x32,0xFF,0x1E,0x8C,0x27,0x02,0x00,0x32,0x64,0xF0,0x0A,0x80,0x3C,0x90,0x97,0x00,0x10,0x83,0x00,0x4C,0x60,0xA8,0xE0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x38
Das ist euer EDID Block des Monitors. Der ist leider nicht bei jedem gleich, also muss jeder seine eigenen Settings finden. Ich weiss nicht was für Eine EDID-Version euer Monitor verwendent, jedoch könnt ihr das mit Monitor-Info herausfinden.
Jede dieser Zahlen steht für eine Information. Im Standard-Format ist an stelle 60 die maximale vertikale Frequenz eingetragen. Ich habe diese jetzt auf 255 gestellt. Was euer Monitor mitmacht, weiss ich nicht. für 255 muss man an stelle 60 "FF" eintragen.

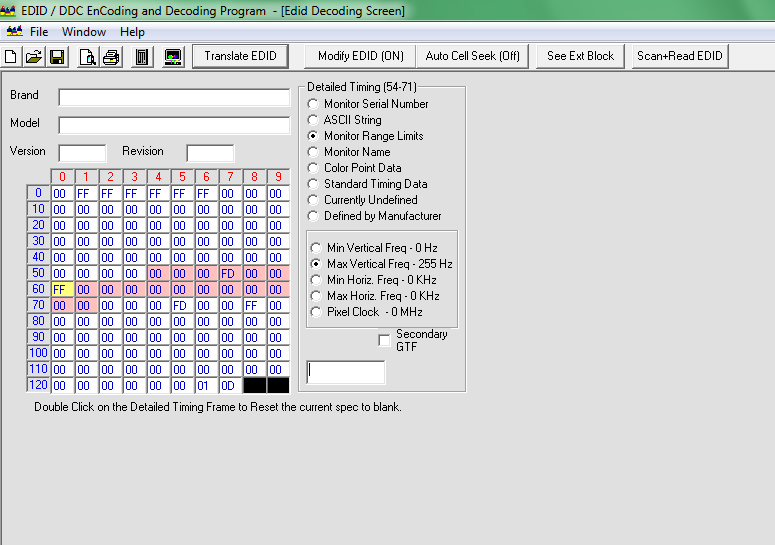

Was ihr eintragen müsst, und ändern wollt, könnt ihr mit dem viewsonic EDID Encoding und Decoding programm rausfinden.
http://www.viewsonic.com/products/archive/edid.htm
Vom verwenden dieses Programms zum erstellen einer eigenen EDID ist abzuraten, da es anscheinend sehr alt ist, und einige Bugs hat.
Es ist nur gut, um herauszufinden, an welcher stelle man an seiner bisherigen EDID etwas ändern kann.
So. Wenn ihr wisst welche Teile ihr davon ändern müsst, dann ändert diese bits.
5) INF abspeichern und im gerätemanager diese monitor inf über den bisheringen monitor treiber drüberinstallieren. (wird zwar rummeckern wegen mangelnden signaturen, aber egal).
6) monitor info wieder öffnen. wird jetzt meckern, dass die checksumme eures EDIDs nicht korrekt ist, und diese fixen.
An diesem Punkt könnt ihr auch nochmal eure Einstellungen überprüfen!
stehen die eingetragenen frequenzen wo sie sollen?
7) neue .inf file mit korrekter EDID-Checksumme schreiben,
8) monitor info schliessen.
9) in der inf file hier nochmals die auflösungen eintragen, (wenn nötig)
10) diese inf über die bisherige drüberinstallieren.
TADA!
11) eventuell computer neustarten
12) ins nvidia menü gehen und die gewünschten auflösungen und frequenzen im custom-menü eintragen
und 13) Freuen!
Hier habe ich euch jetzt noch ein Paar Daten von meinem Monitor, die ich angelegt habe. So Sah das aus, nach dem override. Rot markiert sind meine Änderungen.
Monitor
Model name............... HM204D DT
Windows description...... Iiyama HM204D DT (EDID Override)
Manufacturer............. Iiyama
Plug and Play ID......... IVM216A
Serial number............ 10025878
Manufacture date......... 2003, ISO week 31
Filter driver............ monitor
-------------------------
EDID revision............ 1.3
Input signal type........ Analog 0.700,0.300 (1.0V p-p)
Sync input support....... Separate, Composite, Sync-on-green (w. pulse)
Display type............. RGB color
Screen size.............. 450 x 330 mm (22,0 in)
Power management......... Suspend, Active off/sleep
Extension blocs.......... None
-------------------------
DDC/CI................... n/a
Color characteristics
Default color space...... sRGB
Display gamma............ 2,20
Red chromaticity......... Rx 0,627 - Ry 0,328
Green chromaticity....... Gx 0,292 - Gy 0,604
Blue chromaticity........ Bx 0,148 - By 0,071
White point (default).... Wx 0,305 - Wy 0,310
Additional descriptors... None
Timing characteristics
Horizontal scan range.... 30-140kHz
Vertical scan range...... 50-255Hz
Video bandwidth.......... 390MHz
CVT standard............. Not supported
GTF standard............. Supported
Additional descriptors... None
Preferred timing......... Yes
Native/preferred timing.. 1280x1024p at 85Hz
Modeline............... "1280x1024" 157,500 1280 1344 1504 1728 1024 1025 1028 1072 +hsync +vsync
Detailed timing #1....... 2048x1536p at 85Hz
Modeline............... "2048x1536" 388,000 2048 2216 2440 2832 1536 1537 1540 1612 +hsync +vsync
Standard timings supported
720 x 400p at 70Hz - IBM VGA
640 x 480p at 60Hz - IBM VGA
640 x 480p at 67Hz - Apple Mac II
640 x 480p at 72Hz - VESA
640 x 480p at 75Hz - VESA
800 x 600p at 56Hz - VESA
800 x 600p at 60Hz - VESA
800 x 600p at 72Hz - VESA
800 x 600p at 75Hz - VESA
832 x 624p at 75Hz - Apple Mac II
1024 x 768p at 60Hz - VESA
1024 x 768p at 70Hz - VESA
1024 x 768p at 75Hz - VESA
1280 x 1024p at 75Hz - VESA
1152 x 870p at 75Hz - Apple Mac II
640 x 480p at 85Hz - VESA STD
800 x 600p at 85Hz - VESA STD
1024 x 768p at 85Hz - VESA STD
1280 x 1024p at 85Hz - VESA STD
1600 x 1200p at 85Hz - VESA STD
1920 x 1440p at 85Hz - VESA STD
2048 x 1536p at 85Hz - VESA STD
Report information
Date generated........... 03.06.2009
Software revision........ 2.30.0.797
Operating system......... 6.1.7100.2
Raw data
00,FF,FF,FF,FF,FF,FF,00,26,CD,6A,21,96,FB,98,00,1F,0D,01,03,0F,2D,21,78,6F,8F,11,A0,54,4A,9A,26,
12,4E,4F,BF,EF,80,31,59,45,59,61,59,81,99,A9,59,D1,59,E1,59,01,01,86,3D,00,C0,51,00,30,40,40,A0,
13,00,8B,27,11,00,00,1E,00,00,00,FC,00,48,4D,32,30,34,44,20,44,54,0A,20,20,20,00,00,00,FD,00,32,
FF,1E,8C,27,02,00,32,64,F0,0A,80,3C,90,97,00,10,83,00,4C,60,A8,E0,13,00,8B,27,11,00,00,1E,00,38
Hier meine Finale INF FILE mit markierten Änderungen, (gefixte checksumme).
; INF file generated by Monitor Asset Manager, 03.06.2009
; Copyright (c) EnTech Taiwan, 1995-2009.
; Internet: http://www.entechtaiwan.com
[Version]
Signature="$WINDOWS NT$"
Class=Monitor
ClassGUID={4d36e96e-e325-11ce-bfc1-08002be10318}
Provider=%MFG%
DriverVer=03.06.2009, 1.0.0.0
;CatalogFile=YourSignedCatalogFile.cat
[DestinationDirs]
DefaultDestDir=23
[SourceDisksNames]
1=%DISC%
[SourceDisksFiles]
;YourColorProfileFile.icm
[Manufacturer]
%VENDOR%=EDID_OVERRIDE,NTx86,NTamd64
[EDID_OVERRIDE.NTx86]
%PRODUCTID%=OVERRIDDEN-EDID.Install, MONITOR\IVM216A
[EDID_OVERRIDE.NTamd64]
%PRODUCTID%=OVERRIDDEN-EDID.Install.NTamd64, MONITOR\IVM216A
[OVERRIDDEN-EDID.Install.NTx86]
DelReg=DEL_CURRENT_REG
AddReg=OVERRIDDEN-EDID.AddReg, MODE1, DPMS
CopyFiles=OVERRIDDEN-EDID.CopyFiles
[OVERRIDDEN-EDID.Install.NTamd64]
DelReg=DEL_CURRENT_REG
AddReg=OVERRIDDEN-EDID.AddReg, MODE1, DPMS
CopyFiles=OVERRIDDEN-EDID.CopyFiles
[OVERRIDDEN-EDID.Install.NTx86.HW]
AddReg=OVERRIDDEN-EDID_AddReg
[OVERRIDDEN-EDID.Install.NTamd64.HW]
AddReg=OVERRIDDEN-EDID_AddReg
[OVERRIDDEN-EDID_AddReg]
;Base EDID
HKR,EDID_OVERRIDE,"0",0x01,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x26,0xCD,0x6A,0x21,0x96,0xFB,0x98,0x00,0x1F,0x0D,0x01,0x03,0x0F,0x2D,0x21,0x78,0x6F,0x8F,0x11,0xA0,0x54,0x4A,0x9A,0x26,0x12,0x4E,0x4F,0xBF,0xEF,0x80,0x31,0x59,0x45,0x59,0x61,0x59,0x81,0x99,0xA9,0x59,0xD1,0x59,0xE1,0x59,0x01,0x01,0x86,0x3D,0x00,0xC0,0x51,0x00,0x30,0x40,0x40,0xA0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x00,0x00,0xFC,0x00,0x48,0x4D,0x32,0x30,0x34,0x44,0x20,0x44,0x54,0x0A,0x20,0x20,0x20,0x00,0x00,0x00,0xFD,0x00,0x32,0xFF,0x1E,0x8C,0x27,0x02,0x00,0x32,0x64,0xF0,0x0A,0x80,0x3C,0x90,0x97,0x00,0x10,0x83,0x00,0x4C,0x60,0xA8,0xE0,0x13,0x00,0x8B,0x27,0x11,0x00,0x00,0x1E,0x00,0x38
Das ist die neue Checksumme
[DEL_CURRENT_REG]
HKR,MODES
HKR,EDID_OVERRIDE
HKR,,MaxResolution
HKR,,DPMS
HKR,,ICMProfile
[DPMS]
HKR,,DPMS,,1
[MODE1]
HKR,,MaxResolution,,"2048,1536"
[OVERRIDDEN-EDID.AddReg]
HKR,"MODES\2048,1536",Mode1,,"30.0-142.0,50.0-255.0,+,+"
[OVERRIDDEN-EDID.CopyFiles]
;YourColorProfileFile.icm
[Strings]
MFG="EnTech Taiwan"
DISC="Monitor EDID Override Installation Disk"
PRODUCTID="Iiyama HM204D DT (EDID Override)"
VENDOR="Iiyama"
Zuletzt bearbeitet:
Jesterfox
Legende
- Registriert
- März 2009
- Beiträge
- 44.484
Die schwarzen Ränder bekommst du normalerweise über den Monitor selbst weg. Der müsste (je nach dem wie aktuell er ist) Einstellregler oder ein OSD mit entsprechenden Optionen haben um die Bildabmessungen und Bildposition festzulegen.
Das die Werte jetzt plötzlich nicht mehr passen liegt wohl daran, dass der Monitor mit einer etwas anderen Frequenz angesteuert wird. Diese Einstellungen müssen für jede Auflösung/Frequenz getrennt gemacht werden.
Das die Werte jetzt plötzlich nicht mehr passen liegt wohl daran, dass der Monitor mit einer etwas anderen Frequenz angesteuert wird. Diese Einstellungen müssen für jede Auflösung/Frequenz getrennt gemacht werden.
BIESNAKER
Lieutenant
- Registriert
- Okt. 2006
- Beiträge
- 537
Habe das selbe problem, habe einen CRT sony gdm-fw900 und bei XP läufts ohne probleme da kann ich ohne probleme auf 100hz hoch, und kein schwarz um des bild wie in win7 jetzt, kann keine kleinere auflösung fahren als 1920x1200 sonst streckt ers nichtmehr is dann um dem bild schwarz drum rum (zb 1280x800) bi vista konnt er wenigstens normal auflösen aber auch nur bis 85hz, und jetzt in win7 geht nix mehr, nur max 85hz
und mal eine antwort zu den leuten die meinen 85hz is okay man soll frohsein das es überhaupt läuft, so und was ist wenn ich des 3d vision von nvidia benutzen möchte das geht dann nicht weil ich nicht über 85 hz komme und der monitor schafft locker bis zu 160hz
bei nvidia steht in der beschreibung das man die brille auch an einem crt benutzen kann aber mit ab 100hz nur!!
so jetzt häng ich, ich finde das von microsoft oder woran das liegt absolut shit, ich werde noch bald ein vista treiber oder die XP grafiktreiber benutzen mal schauen obs dann geht.
ein neues betriebsystem win 7 und solche fehler makken oder ungenügende hardware kompatibilität. anscheinend werden wir CRT nutzer so richtig vom dampfer geworfen, mit dem motto : "jooo CRT hat heute keiner mehr also wozu treiber rein" Und sonst hat windos auch imemr alles müll zeugs wo keienr braucht und gerade das ist jetzt nichtmehr an bord? check ich nicht.
nvidia auflösung/HZ erzwingen habe ich versucht geht auch nicht, der meint jo es funktioniert aber laut info crt is immernoch 85 oder sogar 75 hz eingestellt.
ich werd mal die xp oder vista treiber testen.... mal schauen....
und mal eine antwort zu den leuten die meinen 85hz is okay man soll frohsein das es überhaupt läuft, so und was ist wenn ich des 3d vision von nvidia benutzen möchte das geht dann nicht weil ich nicht über 85 hz komme und der monitor schafft locker bis zu 160hz
bei nvidia steht in der beschreibung das man die brille auch an einem crt benutzen kann aber mit ab 100hz nur!!
so jetzt häng ich, ich finde das von microsoft oder woran das liegt absolut shit, ich werde noch bald ein vista treiber oder die XP grafiktreiber benutzen mal schauen obs dann geht.
ein neues betriebsystem win 7 und solche fehler makken oder ungenügende hardware kompatibilität. anscheinend werden wir CRT nutzer so richtig vom dampfer geworfen, mit dem motto : "jooo CRT hat heute keiner mehr also wozu treiber rein" Und sonst hat windos auch imemr alles müll zeugs wo keienr braucht und gerade das ist jetzt nichtmehr an bord? check ich nicht.
nvidia auflösung/HZ erzwingen habe ich versucht geht auch nicht, der meint jo es funktioniert aber laut info crt is immernoch 85 oder sogar 75 hz eingestellt.
ich werd mal die xp oder vista treiber testen.... mal schauen....
pitu
Admiral
- Registriert
- Dez. 2005
- Beiträge
- 9.439
Jesterfox schrieb:
hallo,
ich bekomme es immer noch nicht hin meinen crt monitor mit der auflösung 1152*864 und 85 hz anständig zum laufen zu bekommen. windows 7 schlägt mir max. 75 hz vor, wenn ich mir über die nvidia systemsteuerung (welche unter win7 erst sichtbar gemacht werden muss) eine eigene konfig erstelle, habe ich links und rechts 2 cm breite balken, welche ich auch nicht über das OSD des monitors wegbekomme.
BIESNAKER
Lieutenant
- Registriert
- Okt. 2006
- Beiträge
- 537
das liegt an nvidia treiber, habe zur zeit einen neuen und der hat mir 2 oder mehr habe nur 2 getestet auflösungen sozusagen frei/kompatibel geschaltet. fehlt nur noch das ich bis 100hz gehen kann, kleiner als 1920x1200 kann ich jetzt neu (dank neuesten treiber stable) 1680x1050 85hz und 1600x1000 85hz fahren, was vorher garnicht ging. abwarten, ich hoffe das der nvidia treiber besser wird.
gruss
Biesnaker
gruss
Biesnaker
R
r_
Gast
Hey Leute,
auch ich habe dieses Problem mit meinem Samsung SyncMaster 997MB CRT.
Hat jemand denn schon die Methode mit dem Rausbrechen der Pins probiert?
In einem anderen Tutorial habe ich folgenden Screen gefunden:
http://pictrade.info/img/rgh1244827684s.jpg
Das deckt sich nicht mit den oben emfohlenen 12/15 pins.
Würde mich sehr interessieren, da die Methode mit dem EDID ja sehr kompliziert bzw. auch nicht ungefährlich klingt.
auch ich habe dieses Problem mit meinem Samsung SyncMaster 997MB CRT.
Hat jemand denn schon die Methode mit dem Rausbrechen der Pins probiert?
In einem anderen Tutorial habe ich folgenden Screen gefunden:
http://pictrade.info/img/rgh1244827684s.jpg
Das deckt sich nicht mit den oben emfohlenen 12/15 pins.
Würde mich sehr interessieren, da die Methode mit dem EDID ja sehr kompliziert bzw. auch nicht ungefährlich klingt.
R
r_
Gast
Haha, jetzt lese ichs auch. VGA KABEL
Hatte ich aber ein gutes Brett vor dem Kopf bzw. vor den Augen.
Nein, mein Syncmaster hat kein DVI Kabel, aber ich schließe ihn natürlich per VGA/DVI Adapter an. Außerdem entferne ich lieber dort die Pins als beim originalen VGA Kabel, denn das kann man einfacher austauschen falls es doch nicht sofort klappt, oder?
(Sollte ja genauso funktionieren)
Ich werden jedenfalls berichten wenn ich das die Tage dann mal ausprobiere (vllt. vorher nen Ersatz kaufen, dass ich nicht auf dem Trockenen sitze, falls es nicht klappt).
LG,
Hatte ich aber ein gutes Brett vor dem Kopf bzw. vor den Augen.
Nein, mein Syncmaster hat kein DVI Kabel, aber ich schließe ihn natürlich per VGA/DVI Adapter an. Außerdem entferne ich lieber dort die Pins als beim originalen VGA Kabel, denn das kann man einfacher austauschen falls es doch nicht sofort klappt, oder?
(Sollte ja genauso funktionieren)
Ich werden jedenfalls berichten wenn ich das die Tage dann mal ausprobiere (vllt. vorher nen Ersatz kaufen, dass ich nicht auf dem Trockenen sitze, falls es nicht klappt).
LG,
R
r_
Gast
Jap, hat funktioniert.
Kann ich nur jedem ans Herz legen der selbiges Problem hat, ist wohl die einfachste Lösung... Der Adapter ist nicht wirklich Teuer, falls was schief geht, und ne Zange zur Hand hat auch jeder.
Dannach kann mann dann das Häkchen bei "Modi ausblenden, die von diesem Monitor nicht unterstützt" werden wieder wegclicken und beliebige HZ Werte auswählen (die dann auch tatsächlich übernommen werden).
That's it
LG,
Kann ich nur jedem ans Herz legen der selbiges Problem hat, ist wohl die einfachste Lösung... Der Adapter ist nicht wirklich Teuer, falls was schief geht, und ne Zange zur Hand hat auch jeder.
Dannach kann mann dann das Häkchen bei "Modi ausblenden, die von diesem Monitor nicht unterstützt" werden wieder wegclicken und beliebige HZ Werte auswählen (die dann auch tatsächlich übernommen werden).
That's it
LG,
BIESNAKER
Lieutenant
- Registriert
- Okt. 2006
- Beiträge
- 537
EASY, es geht auch ohne hardware arbeit,
einfach nvidia systemsteuerung öffnen, erweiterte optionen anzeigen. Bei "anzeige" auflösung ändern, und dort auflösung hinzufügen, jetzt schrittweise euch hocharbeiten. "benutzerspezifische auflösung erstellen..."
und dort kann man auflösung und hz zahl eingeben, bsp. ich habe bei meinem crt monitor(ich weis das ich damit bis 100hz bei 1680x1050 fahren könnte, aber die standart windows auflösungen keine anbietet)
horizentale pixel 1680, vertikale zeilen 1050, farbtiefe 32bit, scantyp lasssen wie es ist(bei mir standart: progressiv)
"timing" aufklappen und dort unter "standart" steht automatisch unddas kann man aufklappen, GTF oder DMT auswählen (ausprobieren) und dann TEST
bei mir hats geklappt (neuste nvidia treiber und windows 7 ultimate 64bit voll up to date)
hoffe es hilft
einfach nvidia systemsteuerung öffnen, erweiterte optionen anzeigen. Bei "anzeige" auflösung ändern, und dort auflösung hinzufügen, jetzt schrittweise euch hocharbeiten. "benutzerspezifische auflösung erstellen..."
und dort kann man auflösung und hz zahl eingeben, bsp. ich habe bei meinem crt monitor(ich weis das ich damit bis 100hz bei 1680x1050 fahren könnte, aber die standart windows auflösungen keine anbietet)
horizentale pixel 1680, vertikale zeilen 1050, farbtiefe 32bit, scantyp lasssen wie es ist(bei mir standart: progressiv)
"timing" aufklappen und dort unter "standart" steht automatisch unddas kann man aufklappen, GTF oder DMT auswählen (ausprobieren) und dann TEST
bei mir hats geklappt (neuste nvidia treiber und windows 7 ultimate 64bit voll up to date)
hoffe es hilft
Zuletzt bearbeitet:
