Bekomme GPU nicht aus Slot

[n00blesupp]

Nach meiner Erfahrung gestern, als ich die Halterung vom USB 3 Stecker vom Board gerissen habe, frag ich dieses Mal vorher nach.

Ich weiß, dass man (früher) den Hebel drücken musste um die Halterung zu lösen.

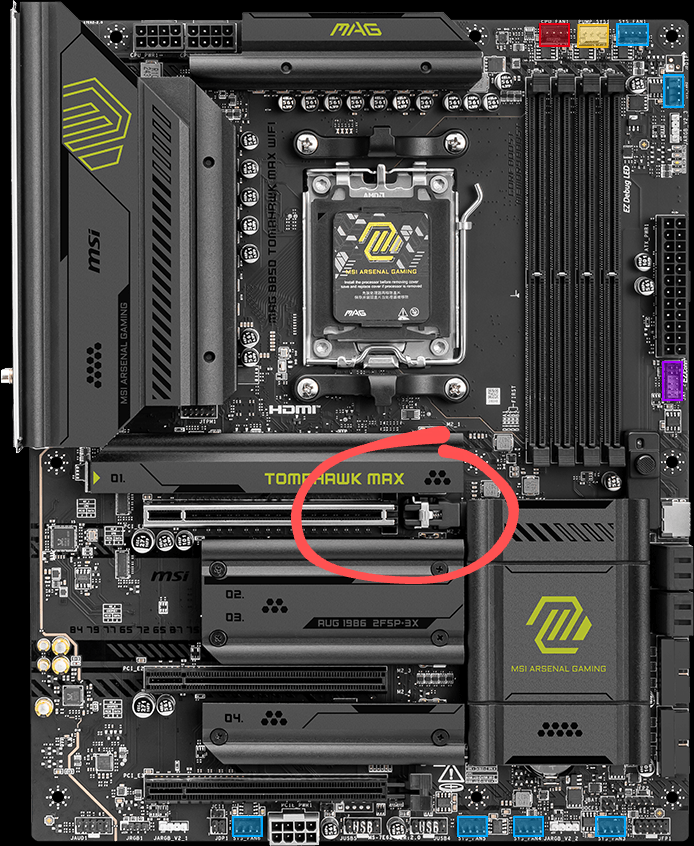

Bei dem neuen Board ist aber kein Hebel mehr sondern so ein Spannverschluss (s. 2. Bild).

Ich hatte die Karte bereits einmal rausbekommen, indem ich sie etwas nach hinten rechts (Richtung Front des Gehäuses) zog. Dachte das funktioniert so.

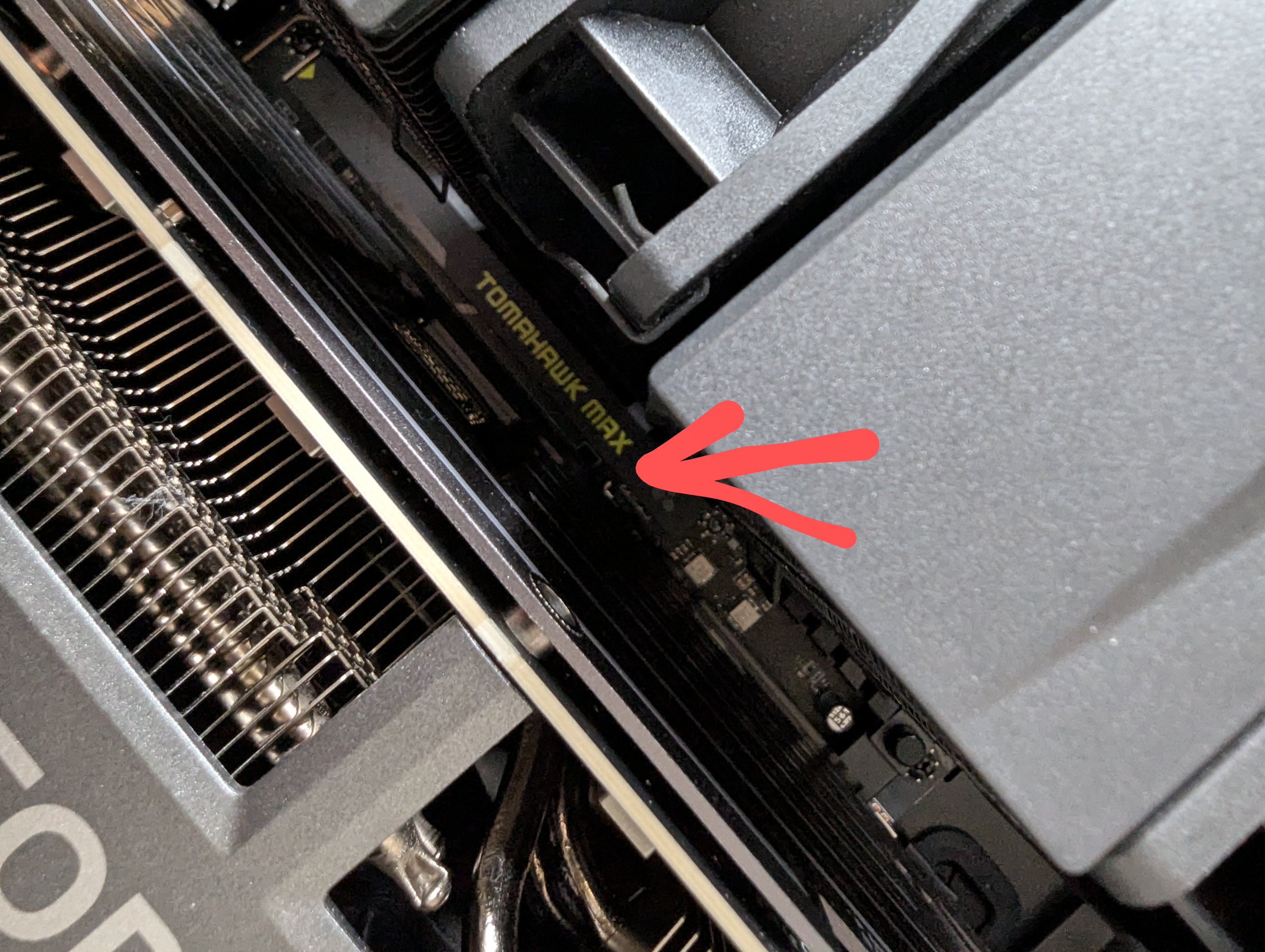

Jetzt bekomme ich sie aber so nicht raus. Jemand ne Idee? Hatte ich vorher nur Glück oder sie war nicht richtig drin? Es kann wohl schlecht intendiert sein, dass man da mit etwas langem nach unten geht (eigentlich auch nicht möglich, so eng wie das ist, s. Bild 1). Der Verschluss ist ja auch nicht mehr ein nach unten drücken dann, sondern horizontal schieben.

Was mache ich falsch?

Danke euch!



[Drewkev]

Bei dem neuen Board ist aber kein Hebel mehr sondern so ein Spannverschluss (s. 2. Bild).

Was mache ich falsch?

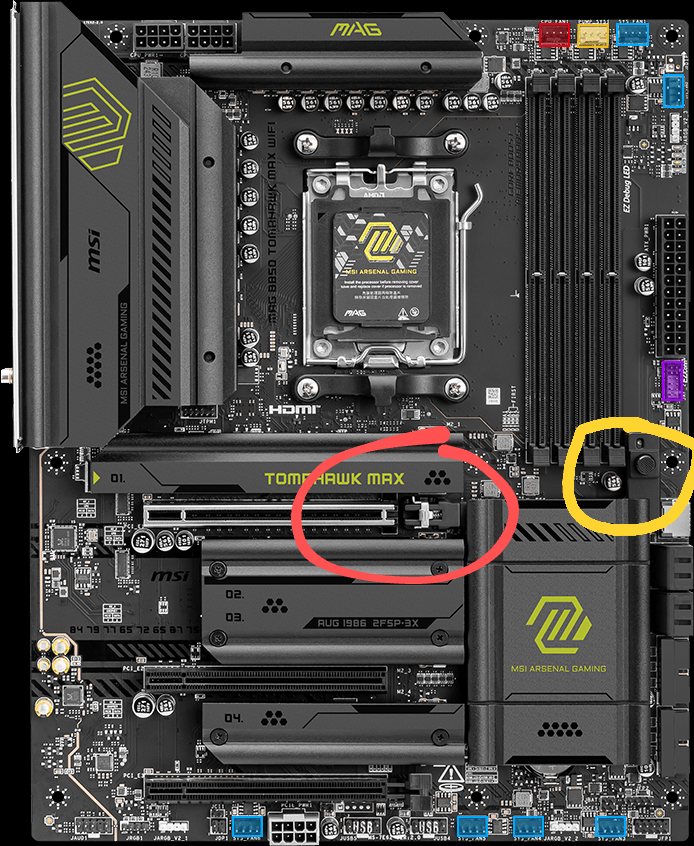

Du musst den runden Knopf seitlich der RAM-Slots dafür verwenden.



[BAR86]

Was mache ich falsch?

Ich nehme an das Lesen des Benutzerhandbuches



[kachiri]

Der Knopf ist ein "Quick-Release". Vorher unbedingt die Schrauben an der Slotblende lösen!



[n00blesupp]

Ich nehme an das Lesen des Benutzerhandbuches

Steht halt nicht drin.

Dank euch!

Aber: wie ging das gestern ohne 😄



[Bricki]

Mit Gewalt oder sie war nicht ganz drinnen.



[Gigaherz]

Steht halt nicht drin.

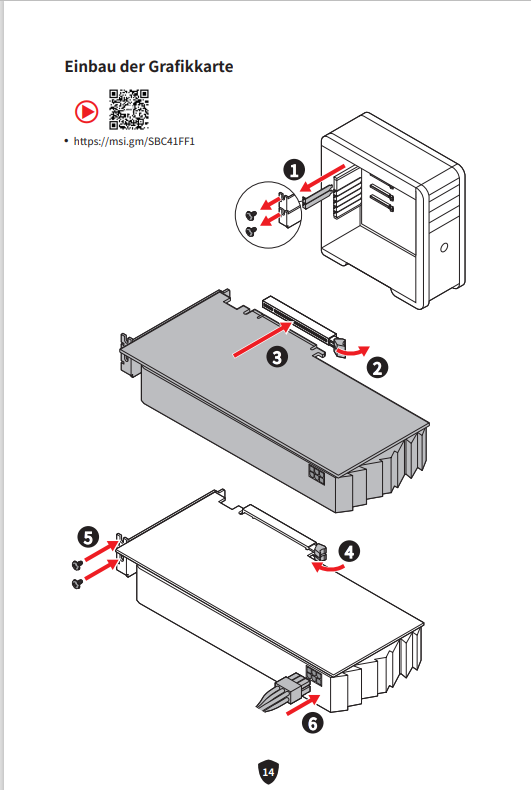

Das ist halt schon dreist von MSI das sogar noch falsch abzudrucken und mit Video zu verlinken und paar Seiten weiter aber die m.2 quick release anzupreisen.

Grund #993 Warum man den Saftladen meiden sollte. Deren Dokumentation war noch nie gut.



[Drewkev]

Ich nehme an das Lesen des Benutzerhandbuches

Offensichtlich hast du es ebenfalls nicht gelesen, denn es steht tatsächlich nicht drin.



[Arboster]

Grund #993 Warum man den Saftladen meiden sollte. Deren Dokumentation war noch nie gut.

Bei meinem MSI Board:



[n00blesupp]

Bei mir lag kein physisches Handbuch bei, sondern man musste sich die digitale Version besorgen. Da steht definitiv nichts drin.

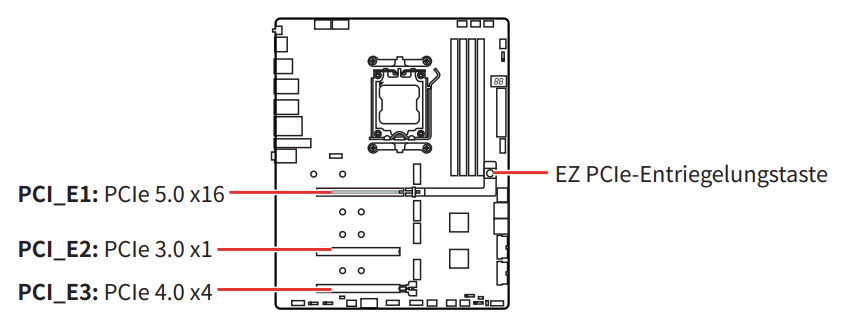

Witzigerweise ist bei einer Inhaltsangabe von EZ PCIe Release die Rede. Danach wird das Ganze aber mit keinem Wort oder Bild mehr erwähnt

Ergänzung (4. Juni 2025)

Mit Gewalt oder sie war nicht ganz drinnen.

Hatte eigentlich nicht viel Gewalt angewendet. War wohl nicht richtig drin (bzw. der Release war einfach auf!?), lief aber ohne Probleme. Außer Spulenfiepen, aber das wird nichts damit zu tun haben.



[BAR86]

Hier ein Video

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Ergänzung (4. Juni 2025)

Witzigerweise ist bei einer Inhaltsangabe von EZ PCIe Release die Rede. Danach wird das Ganze aber mit keinem Wort oder Bild mehr erwähnt

Tatsächlich, ich hab nachgeschaut in der deutschen Anleitung.

Hier https://www.msi.com/Motherboard/MAG-B850-TOMAHAWK-MAX-WIFI findet mans übrigens nochmal erwähnt WO der EZ Release ist und im Video oben wirds am x870 gezeigt, aber bei dir ist derselbe Button



[HisN]

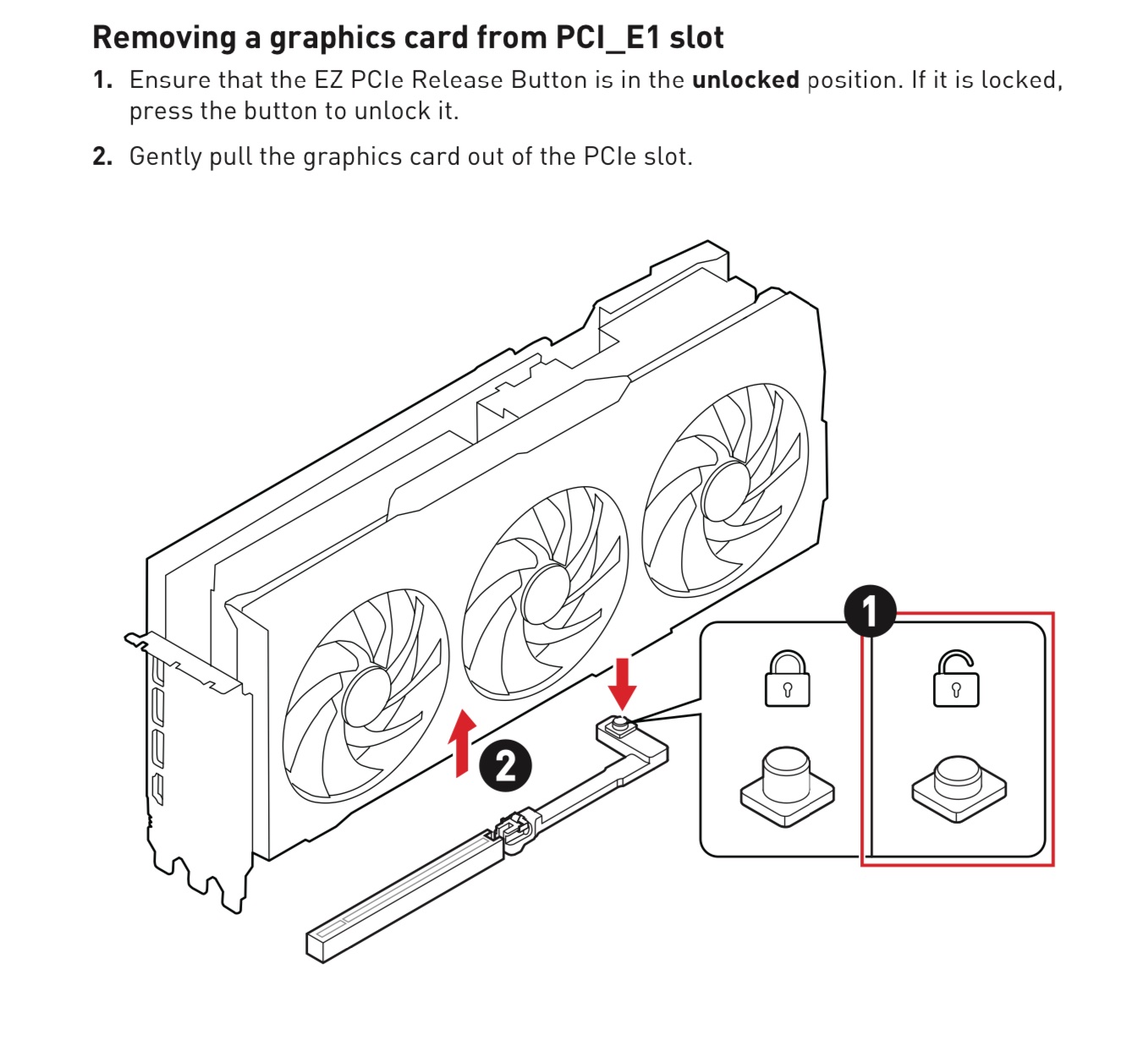

Auf keinen Fall steht das im Handbuch.
Fetter geht’s ja nicht.

Sogar auf zwei Seiten.

Und ganz ehrlich, selbst ohne Handbuch ist das lösbar :-)
Wird doch Zeit, dass der bescheuerte Hebel verschwindet, an den man bei eingebauter 3Slot Graka kaum rankommt.



[BAR86]

Auf keinen Fall steht das im Handbuch.
Fetter geht’s ja nicht.



Sogar auf zwei Seiten.



Und ganz ehrlich, selbst ohne Handbuch ist das lösbar :-)

Nun ich habs auch zuerst belächelt und dann nicht gefunden hier, welche Seite ist das?
Gesucht habe ich auf der offiziellen Supportseite vom Board:
https://www.msi.com/Motherboard/MAG-B850-TOMAHAWK-MAX-WIFI/support#manual

https://download-2.msi.com/archive/mnu_exe/mb/MAGB850TOMAHAWKMAXWIFI_German.pdf



[HisN]

https://download-2.msi.com/archive/mnu_exe/mb/MAGX870TOMAHAWKWIFI_English.pdf
Seite 33 und folgende. Der TE hat nirgendwo geschrieben welches Board es wirklich ist. Da fällt suchen natürlich nicht einfach. Aber betroffene Hardware zu nennen ist scheinbar genau so schwierig wie Handbuch zu lesen. Kein Verständnis.



[BAR86]

@HisN da ist es tatsächlich, allerdings hat er ein anderes Board (B850, der Link von dir ist vom X870) und das ist schon ein wenig gemein, dass sie die 2 Seiten da rausgelöscht haben



[HisN]

Er hat zwar ein 850 Bild aus dem Internet gelinkt, aber nirgendwo geschrieben, ob er tatsächlich eins hat. Bin da voreingenommen :-)
Sollte es sich tatsächlich um das 850 handeln und nichts im Handbuch sein. Sorry für meine bösen Worte.



[Drewkev]

@HisN
Er hat das B850. Das verrät der Schriftzug "Tomahawk Max" auf seinem Foto, das X870 ist kein Max. Und bei dessen Handbuch steht das mit dem Quick Release halt nicht drin. Aber ist eigentlich auch egal.



[BAR86]

Er hat zwar ein 850 Bild aus dem Internet gelinkt, aber nirgendwo geschrieben, ob er tatsächlich eins hat. Bin da voreingenommen :-)
Sollte es sich tatsächlich um das 850 handeln und nichts im Handbuch sein. Sorry für meine bösen Worte.

Achso ja kann passieren, ich hab auch mal drauf los vermutet, dann noch seine Signatur angeschaut und mir gedacht "coincidence - I think not!"



[HisN]

Seh ich hier nicht :-)
Ich hab beim Bild an mein 870 Tomahawk gedacht. Mein Fehler :-)



[n00blesupp]

Also es steht tatsächlich nicht in der deutschen Version des b850 Handbuchs. Schon ärgerlich.

Hatte es auch auf Reddit gepostet und da haben sich ein paar gefunden, die auch auf der Suche nach ner Release-Möglichkeit für dieses, ihr Board waren.

Hätte mal besser auch noch @HisN Bilder weiter oben besser studiert. Ich hatte nämlich nicht gesehen, dass man für das Einsetzen der GPU den Mechanismus auf Locked machen soll. Hatte den immer aufgemacht.

Resultierte dann gestern darin, dass ich, nachdem ich die Karte für Kabelmanagement nochmal kurz raus machen musste, sie anscheinend nicht richtig drin hatte. Beim Booten kam gar kein Bild.

Wie ist das in so einem Fall, wenn die Karte nicht richtig im PCIe Slot sitzt? Kann da was an der Karte kaputt gehen, wenn man dann bootet? 😔
