LED Treppenstufenbeleuchtung

[chillking]

Sobald du jede Stufe einzeln anschalten willst (egal ob per Bewegungsmelder oder zeitlich versetzt) musst du zumindest die strips der einzelnen Stufen auch einzeln ansteuern können. Das bedeutet ein Controller und viele Kabel, oder einen Controller pro Stufe der aber ein Signal von der vorherigen bekommen muss, oder adressierbare LEDs.

Da kannst jeden arduino nehmen. Wenn adressierbare LEDs reicht der arduino, wenn "dumme" LEDs brauchst noch ein relais. 1cm Höhe reicht für den Controller, die Tiefe wäre halt noch interessant, beim relais wirds da schon schwieriger.
Deinem Fragen zu urteilen ist die bastellösung aber nichts für dich.



[gaucho92]

Ja ich tu mich etwas schwer mit der Bastel-Lösung.
Da zahl ich lieber gerne etwas mehr und habs dann einfacher.
Das bedeutet jetzt muss ich nur noch geeignete adressierbare LEDs mit mindestens 140LEDs finden
und dann einen geeigneten Trafo der auch ca 18m packt
und dann auch einen geeigneten Controller
und einen geeignetes Bewegungsmelder



[SaxnPaule]

Ich würde an deiner Stelle dumme LED Stripes nehmen und von jeder Stufe ein Kabel bis in deine "Zentrale" ziehen. Da dann die Relais (https://www.az-delivery.de/en/products/16-relais-modul) + den Arduino verbauen.

Wenn die Kabel einmal liegen, kannst du später ja immernoch die Stripes tauschen, wenn du es anders machen willst. Hauptsache die Kabel liegen schon. Am besten gleich 6 adrig, dann bist du für allen Unsinn gerüstet.
https://www.amazon.de/34mm²-Verlängerung-Kabel-Leitung-Steuerleitung/dp/B084WZBV4T

Um Basteln kommst du in keinem Fall drumherum. Auch nicht mit addressierbaren LED Stripes.

Bewegungsmelder kann ich die von Aqara empfehlen. Die sind unscheinbar, lassen sich super ausrichten und halten jahrelang mit einer Batterie. Dann benötigst du aber noch mehr in Richtung Smart-Home. Aber das habe ich ja bereits erwähnt.

Trafo richtet sich einzig und allein nach den verwendeten LED-Stripes und lässt sich mit 9. Klasse Physik berechnen.

Einen fertigen Controller der dein Vorhaben realisiert wirst du nicht finden. Falls doch, unbedingt hier zeigen. Dann mach ich mir den Spaß sicher auch noch. Ist bald Weihnachten -> Zeit zum Basteln



[Der_Picknicker]

@gaucho92 …

Ich empfehle dir folgendes : https://github.com/Aircoookie/WLED/tree/main/usermods/Animated_Staircase

Du brauchst nur deine neopixel LEDs (einzeln ansteuerbare LEDs..) -> Typ Apa102 60leds pro Meter oder eben 144leds pro Meter. Das wird aber teuerer…5m kosten circa 50€
4 Kabel die du von oben nach unten durchlegen kannst.
Du brauchst nicht so viele Kabel verlegen und hast RGB..

Und zwei Bewegungssensoren, aber das steht alles oben im Link. Wenn du dabei Hilfe brauchst unterstütze ich dich gern, ich habe bereits ein paar Systeme mit WLED am laufen.

Relais würde ich nicht machen, da hörst du ja klacken. Klar es gibt auch leise, aber du musst halt 16 Kabel verlegen um den gleichen Effekt zu bekommen.



[SaxnPaule]

4 Kabel die du von oben nach unten durchlegen kannst.
Du brauchst nicht so viele Kabel verlegen und hast RGB..

To make sure all LEDs get enough power and have your staircase lighted evenly, power each step from one side, using at least AWG14 or 2.5mm^2 cable. Don't connect them serial as you do for the datacable!



[Der_Picknicker]

@SaxnPaule Brauchst du nicht. Hab ich selber noch nie gemacht, außer du willst alle LEDs gleichzeitig auf 100% weiß laufen lassen. Außerdem werden diese durch die Kabel einzelnd versorgt. Wenn man dicke Kabel nimmt hat man auch kein Widerstandsprobleme bei der Länge.


Edit: Bzw. Ich stelle mir das gänzlich anders vor. Ich erstelle mal eine Zeichnung. Gib mir bis heute Abend Zeit.



[SaxnPaule]

@Der_Picknicker Naja doch. Brauchst du schon. Hab ich ja ziemlich am Anfang bereits geschrieben, dass ich 18m am Stück niemals in Reihe schalten würde sondern mindestens in Dreiergruppen. IdR wird die Treppenbeleuchtung auch in einem Weißton leuchten. Zwar nicht bei 100%, aber dennoch weiß.

Es leuchten auch sehr viele Stufen gleichzeitig. Wenn ich das Git Projekt richtig verstehe, geht die Beleuchtung erst wieder aus, wenn der zweite Sensor durchquert wird. Bleibt man also auf der 17. Stufe stehen leuchten mindestens 17 Stufen gleichzeitig.

Zudem würde ich es auch so bauen, dass die erste Stufe nicht erst beim Betreten leuchtet, sondern bereits wenn man 3m von der Treppe entfernt ist. Genauso beim Ausschalten. Das bedeutet es leuchten zu bestimmten Zeitpunkten immer alle 18 Stufen.

Man hat also ein durchgehendes Datenkabel und +/- je Stufe.


Wenn ich den Aufwand und die Kosten dafür betrachte wird mir ganz schlecht. Da ist man mit allem Drum und Dran ja schon fast im 4-stelligen Bereich und das nur für eine Treppenbeleuchtung 😱

Mal grob überschlagen:

• 40m WS2812 Stripes: 360 EUR
• 36 x 1m Aluprofil: 200 EUR
• 2 x 200W Netzteil 12V: 100 EUR
• 4 x kabelgebundenen PIR: 20 EUR
• 2 x ESP32 samt Case und NT: 20 EUR
• Kabelkram: 150 EUR



[Der_Picknicker]

@SaxnPaule ..

Ich glaube wir meinen das gleiche, ich zeichne das mal grob auf, denn Bilder sagen mehr als tausend Worte.

Aber dennoch rate ich dringend davon ab, WS2812 / WS2812B LEDs zu verwenden. Das sind einfach nur schlechte LEDs im Vergleich zu Apa102 und selbst die sind nicht mehr State of the Art. Also mind. Apa102 nehmen.
Gibts auch billiger, bei Alieexpress / Alibaba



[gaucho92]

Naja wie gesagt,

Es leuchten auch sehr viele Stufen gleichzeitig. Wenn ich das Git Projekt richtig verstehe, geht die Beleuchtung erst wieder aus, wenn der zweite Sensor durchquert wird. Bleibt man also auf der 17. Stufe stehen leuchten mindestens 17 Stufen gleichzeitig.

Wieso sollten nur 17 Leuchten wenn man 18 Stufen hat? Ich mein wenn ich ca 1m vor Stufe 1 bin gehen alle Stufen LEDs an aber schritt für schritt mit einem kleinen Delay zwischen den Stufen. Als würde das Licht "hochlaufen". Aber es soll nicht pro Stufe die ich laufe eine Stufen-LED angehen. Sondern alle auf einmal nur mit einem Delay.
ALso sowie hier in dem Vide

Ergänzung (25. Oktober 2022)

@SaxnPaule ..

Ich glaube wir meinen das gleiche, ich zeichne das mal grob auf, denn Bilder sagen mehr als tausend Worte.

Aber dennoch rate ich dringend davon ab, WS2812 / WS2812B LEDs zu verwenden. Das sind einfach nur schlechte LEDs im Vergleich zu Apa102 und selbst die sind nicht mehr State of the Art. Also mind. Apa102 nehmen.
Gibts auch billiger, bei Alieexpress / Alibaba

Das wären dann solche hier?
AMazon
Aber wenn ich 144LEDs/m aussuche kommt automatisch WS2812B obwohl ich Apa102 aussuchen. Kann es sein dass es Apa102 nur als 60LED/m gibt?

Bei ALiexpress schwer welche zu finden wo die Bewertung auch gut ist und stimmt ^^



[Der_Picknicker]

Nein, sowas:

https://www.ebay.de/itm/36166291956...ar=630994738445&widget_ver=artemis&media=COPY



[SaxnPaule]

Wieso sollten nur 17 Leuchten wenn man 18 Stufen hat? Ich mein wenn ich ca 1m vor Stufe 1 bin gehen alle Stufen LEDs an aber schritt für schritt mit einem kleinen Delay zwischen den Stufen. Als würde das Licht "hochlaufen". Aber es soll nicht pro Stufe die ich laufe eine Stufen-LED angehen. Sondern alle auf einmal nur mit einem Delay.

Ja, hab ich schon verstanden. Passt ja auch zu dem Szenario wie ich es in #27 beschrieben habe.



[Der_Picknicker]

Nein, sowas:

https://www.ebay.de/itm/36166291956...ar=630994738445&widget_ver=artemis&media=COPY

Und hier von Ali

€ 7,22 35％ Rabatt | DC5V APA102 DATEN und UHR separat Smart led pixel streifen; 1m/3m/5m;30/60/144 leds/pixel/m;IP30/IP65/IP67
https://a.aliexpress.com/_EINBFpX



[gaucho92]

Nein, sowas:

https://www.ebay.de/itm/36166291956...ar=630994738445&widget_ver=artemis&media=COPY

Also wenn ich das richtig verstanden habe soll ich KEINE WS2812 / WS2812B weil die veraltet sind.
Wenn dann soll ich nach APA102 suchen. Aber SK9822 ist auch ok weil im Prinzip das selbe wie Apa102
--> Link AMazon



[Der_Picknicker]

Also wenn ich das richtig verstanden habe soll ich KEINE WS2812 / WS2812B weil die veraltet sind.
Wenn dann soll ich nach APA102 suchen. Aber SK9822 ist auch ok weil im Prinzip das selbe wie Apa102
--> Link AMazon

Richtig, aber dein Link zeigt auf WS2812 also aus #29

Ergänzung (25. Oktober 2022)

Hier bei Ali :

€ 8,83 30％ Rabatt | SK9822 RGB Led Streifen Licht Ähnliche APA102 1m 5m 30 60 144 LED DATEN und UHR Separat Einzeln address IP30 65 67 DC5V
https://a.aliexpress.com/_EuBmhB3

Schreib dir Verkäufer an, die können bei größeren Mengen was am Preis machen



[gaucho92]

entfernt

Aber der hier zeigt doch gar ne auf WS2812 sondern auf APA bzw SK?
Dann bestell ich lieber von Ebay für paar Euros mehr als in aliexpress weil das dauert dort so lange und so lange kann ich net warten^



[Der_Picknicker]

entfernt

Auch hier die Empfehlung bei Btf-Lightning zu bestellen, die machen manchmal was am Preis wenn du sagst, du brauchst 40m SK mit je 144m … Achso nimm weiße LEDs, das sieht besser im Diffusor aus.

Ergänzung (25. Oktober 2022)

Wieviel Platz hast du bei den Treppenstufen? Bzw. Hast du Platz für ein kleines Kästchen?



[gaucho92]

entfernt

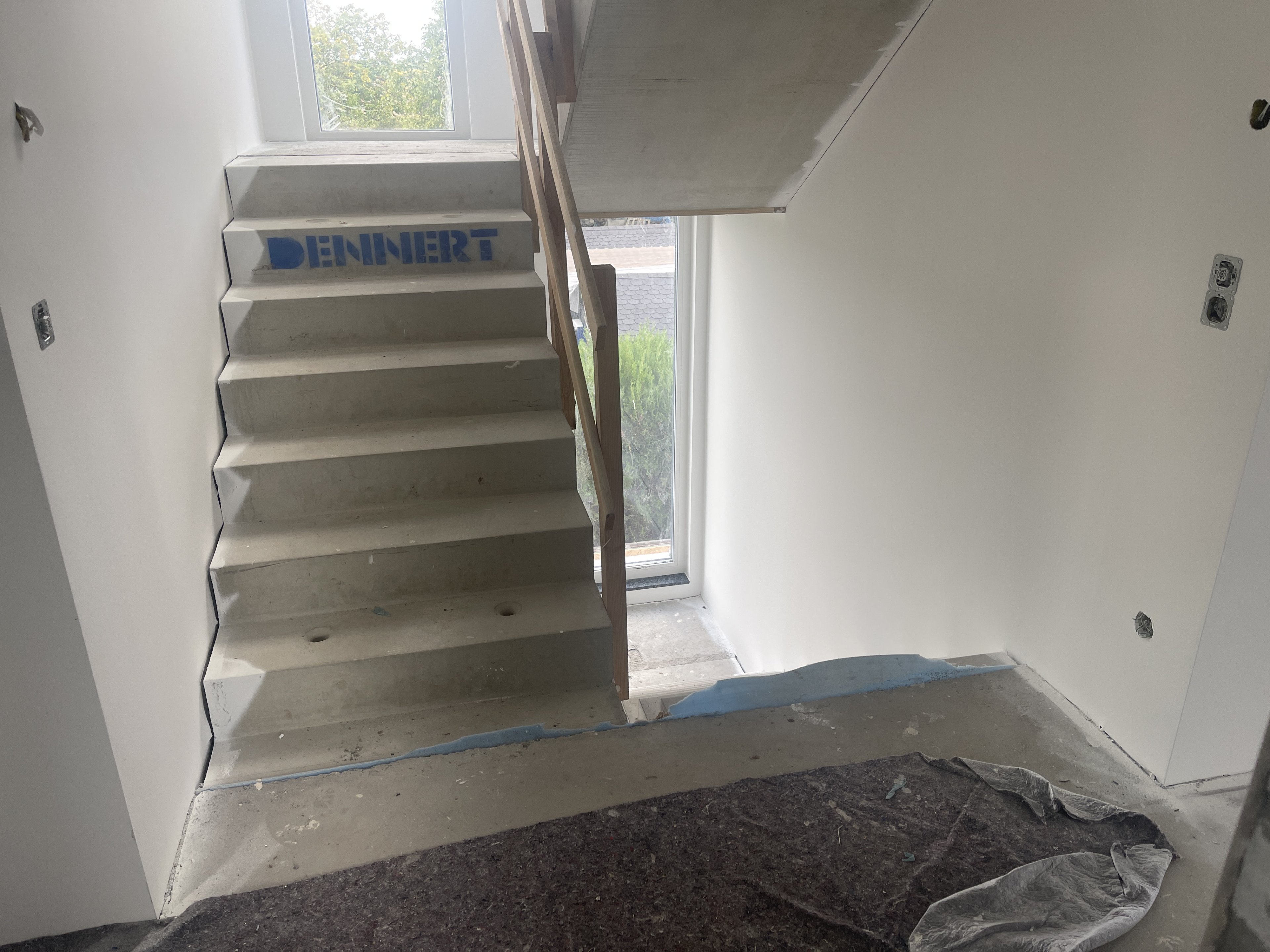

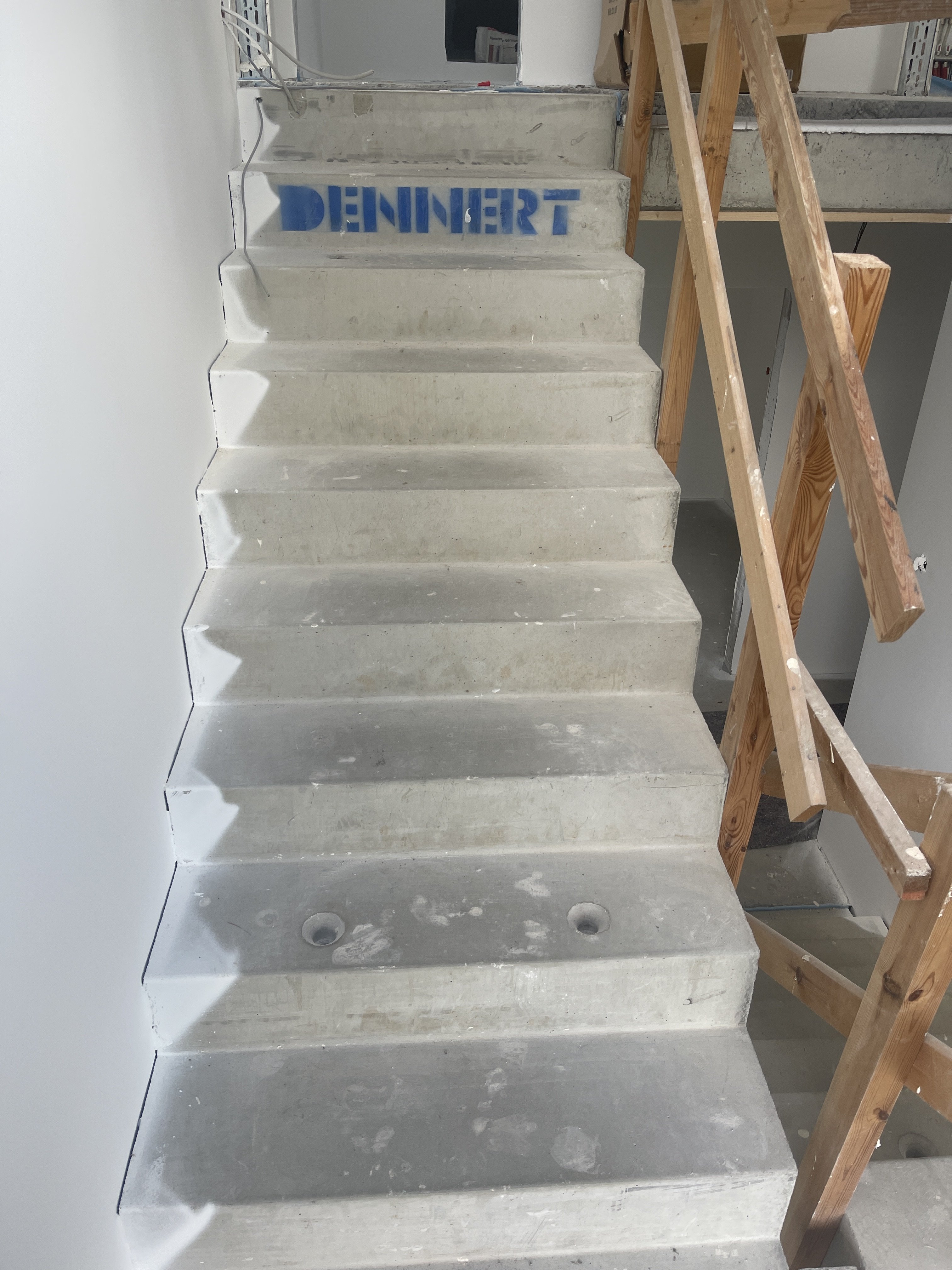

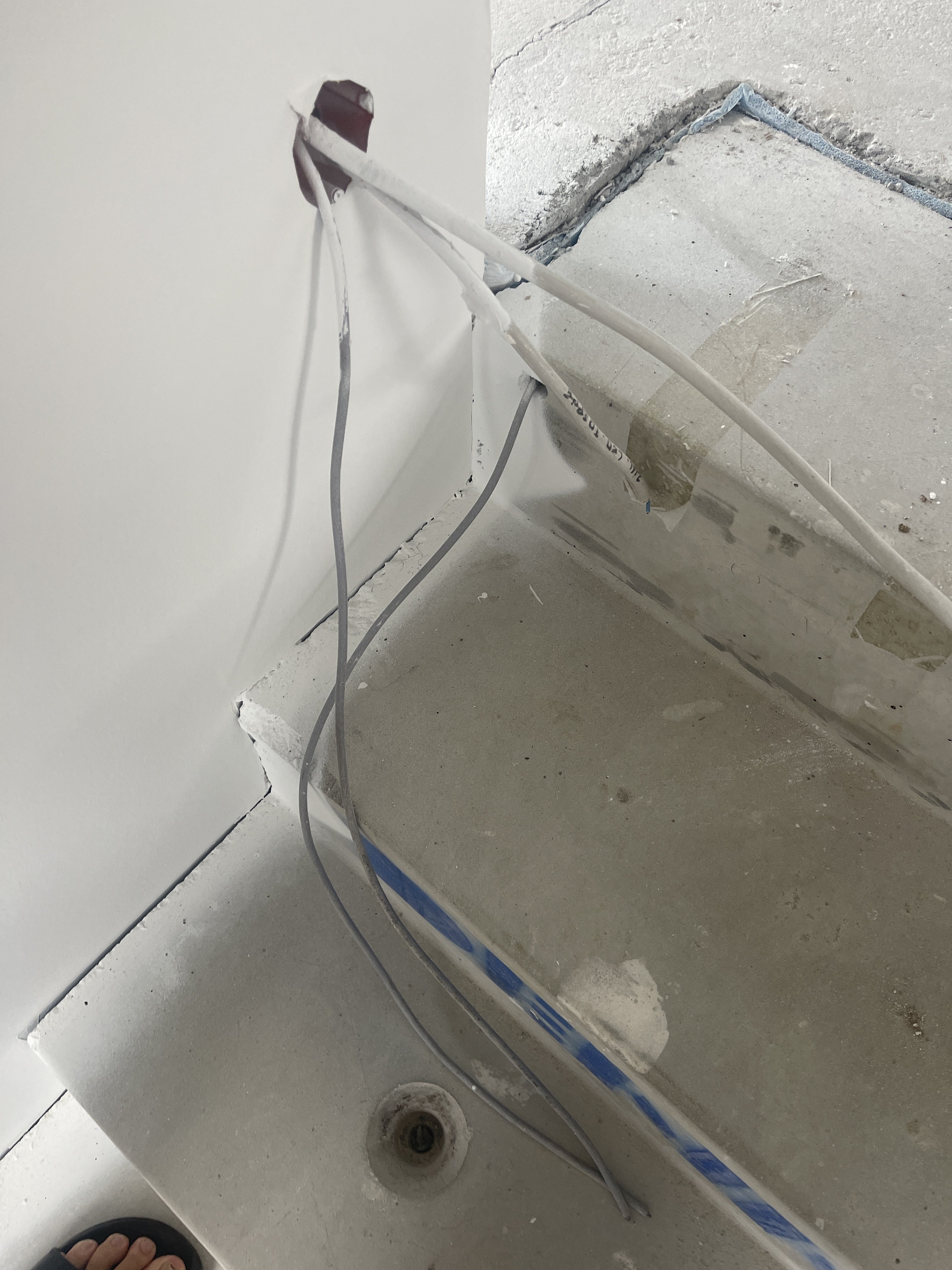

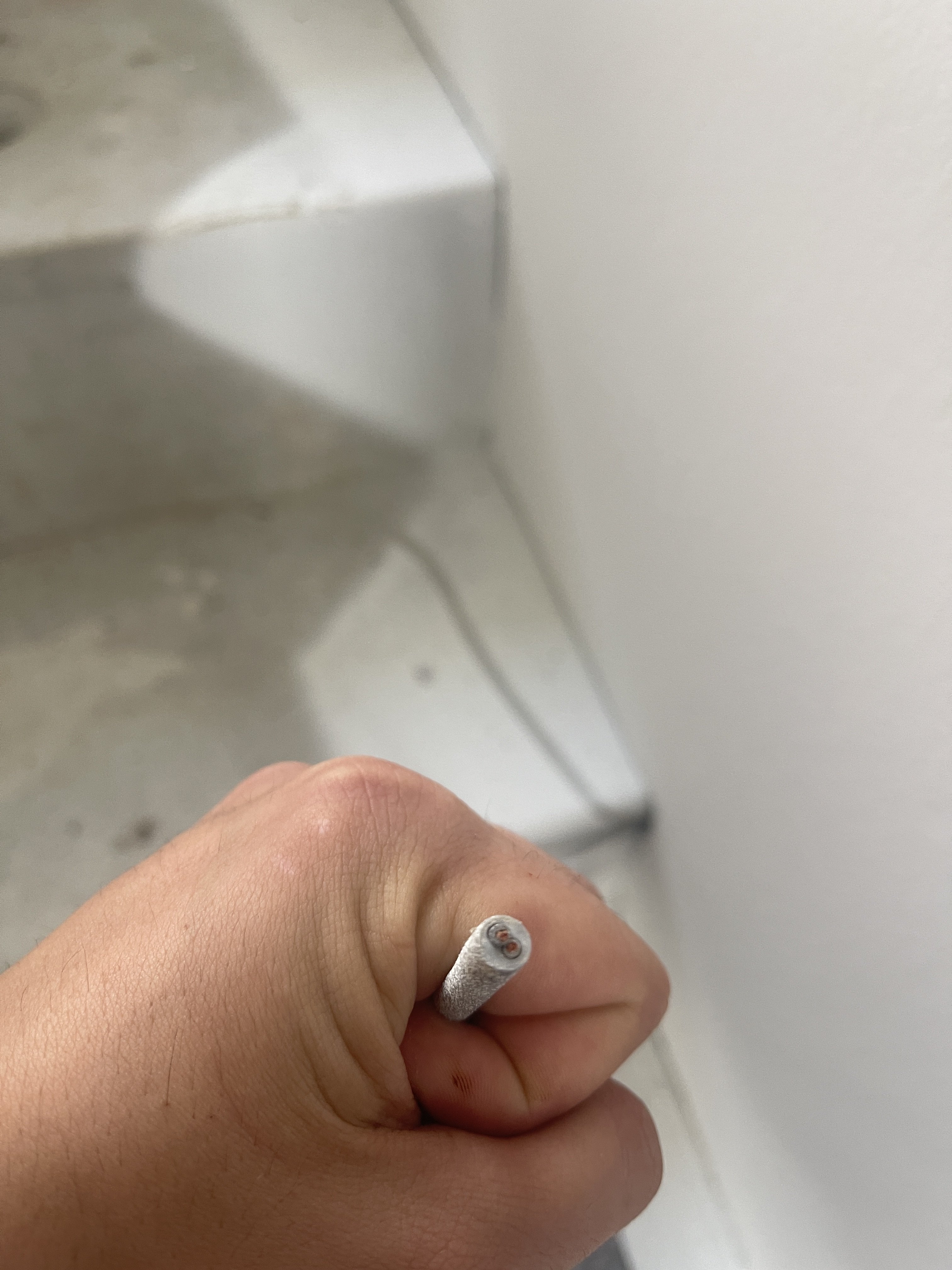

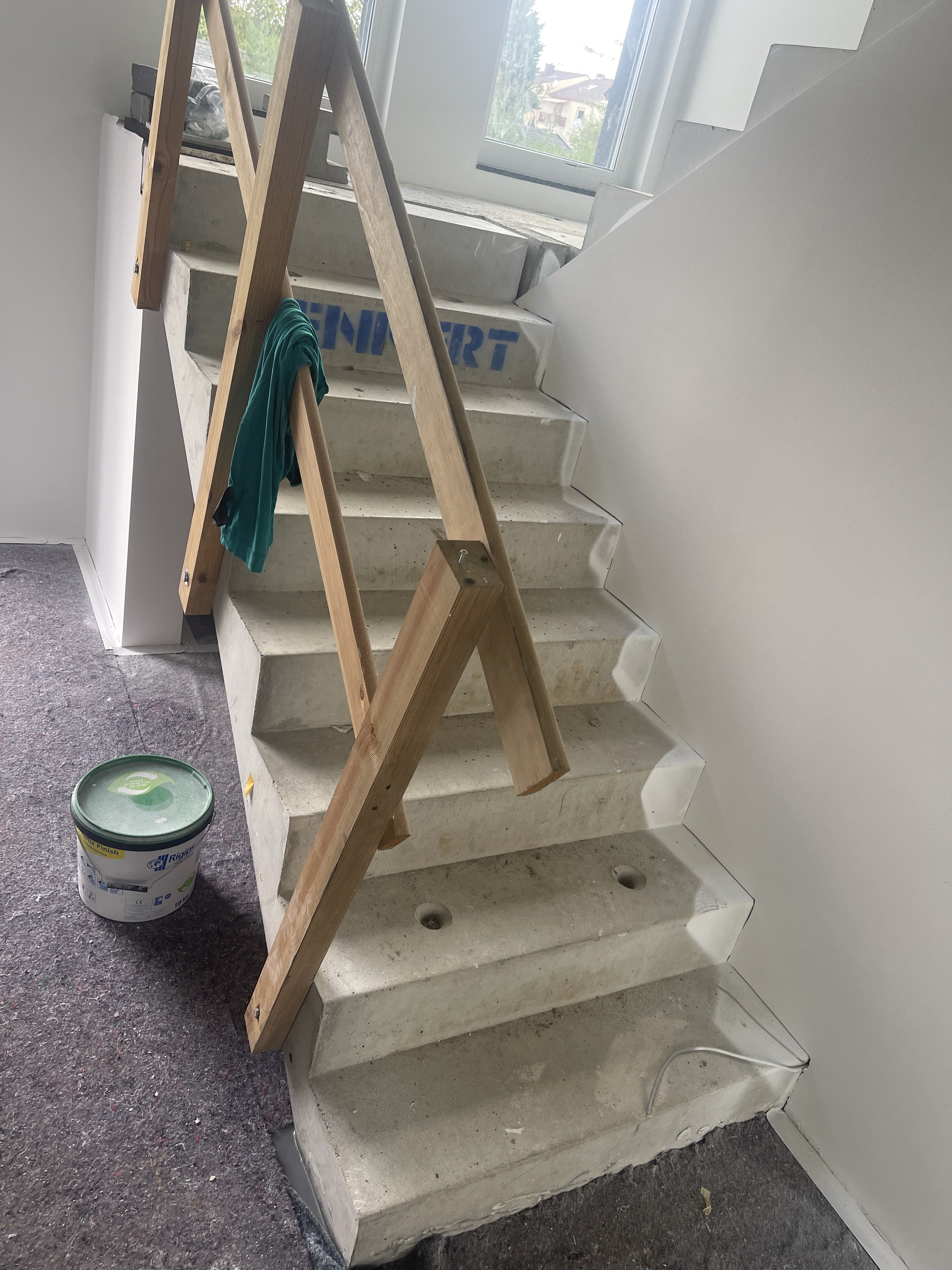

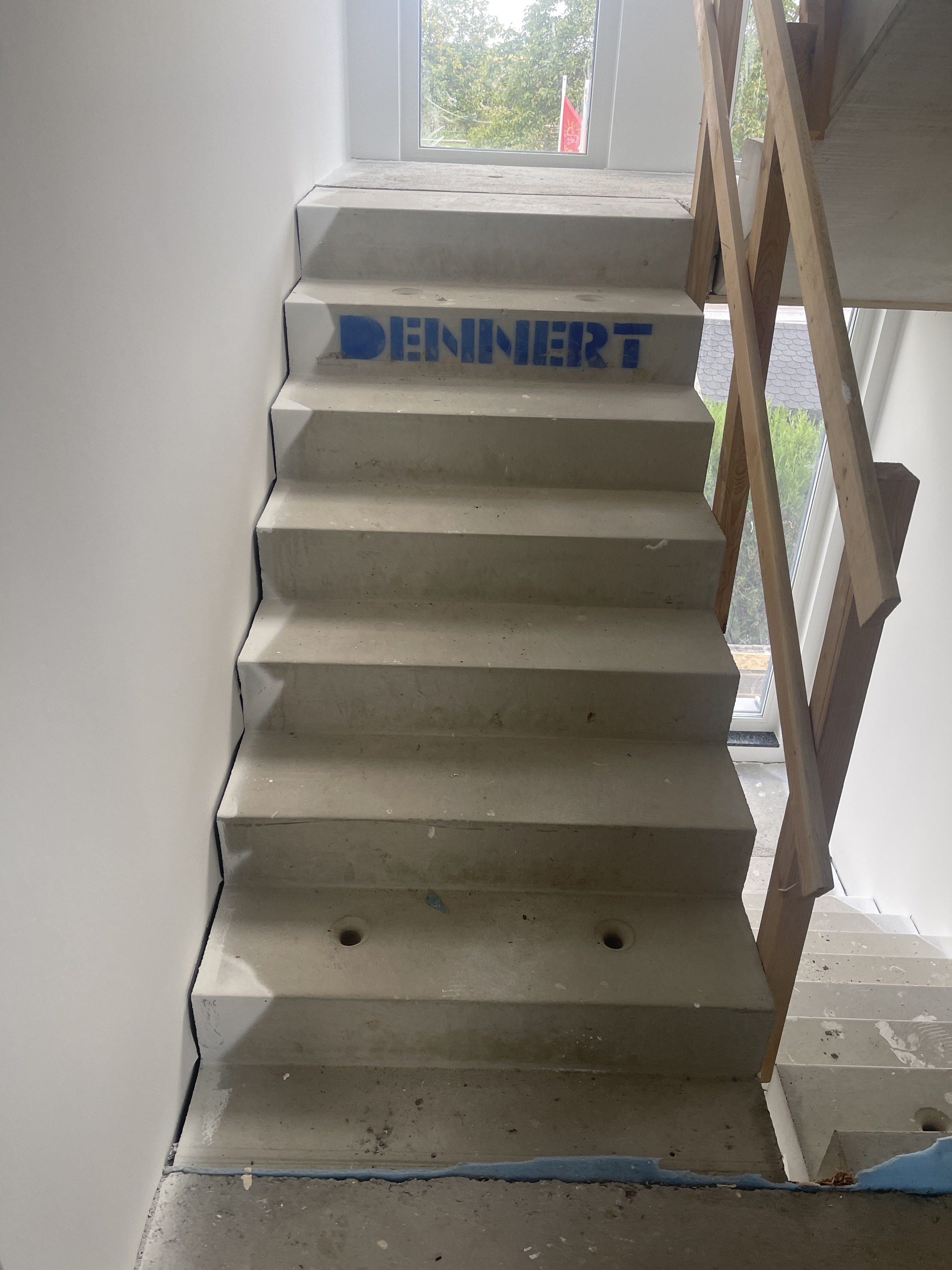

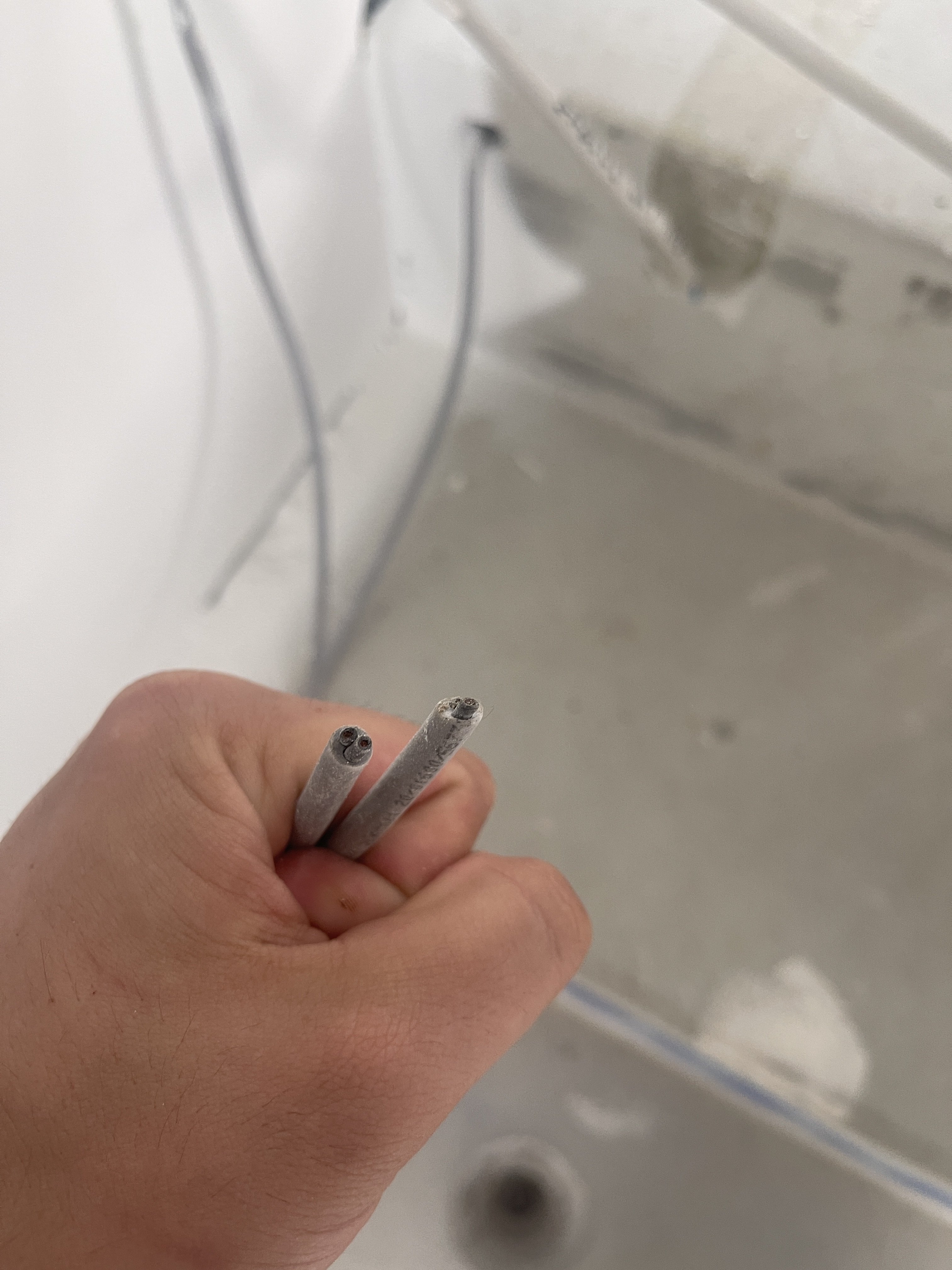

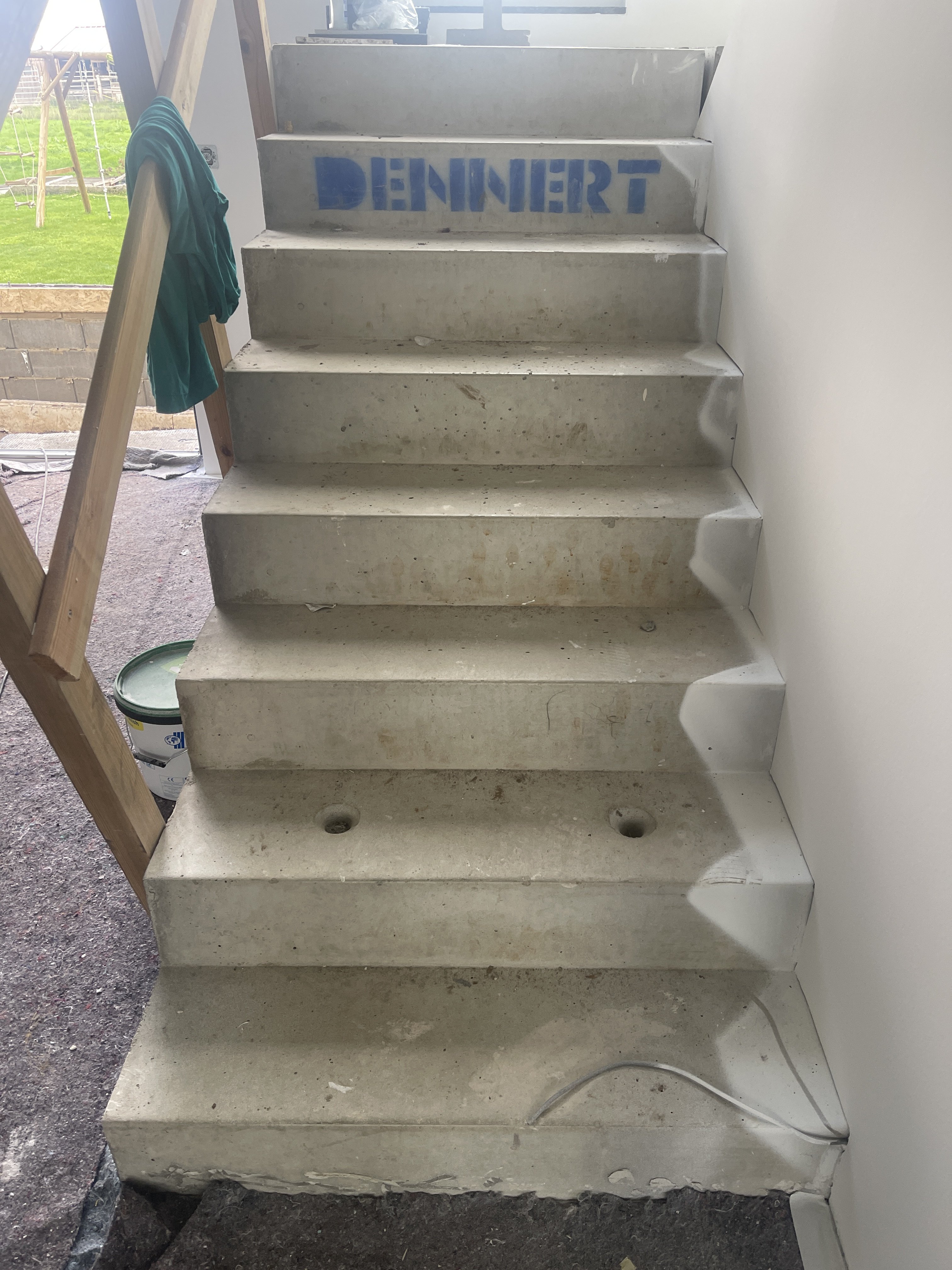

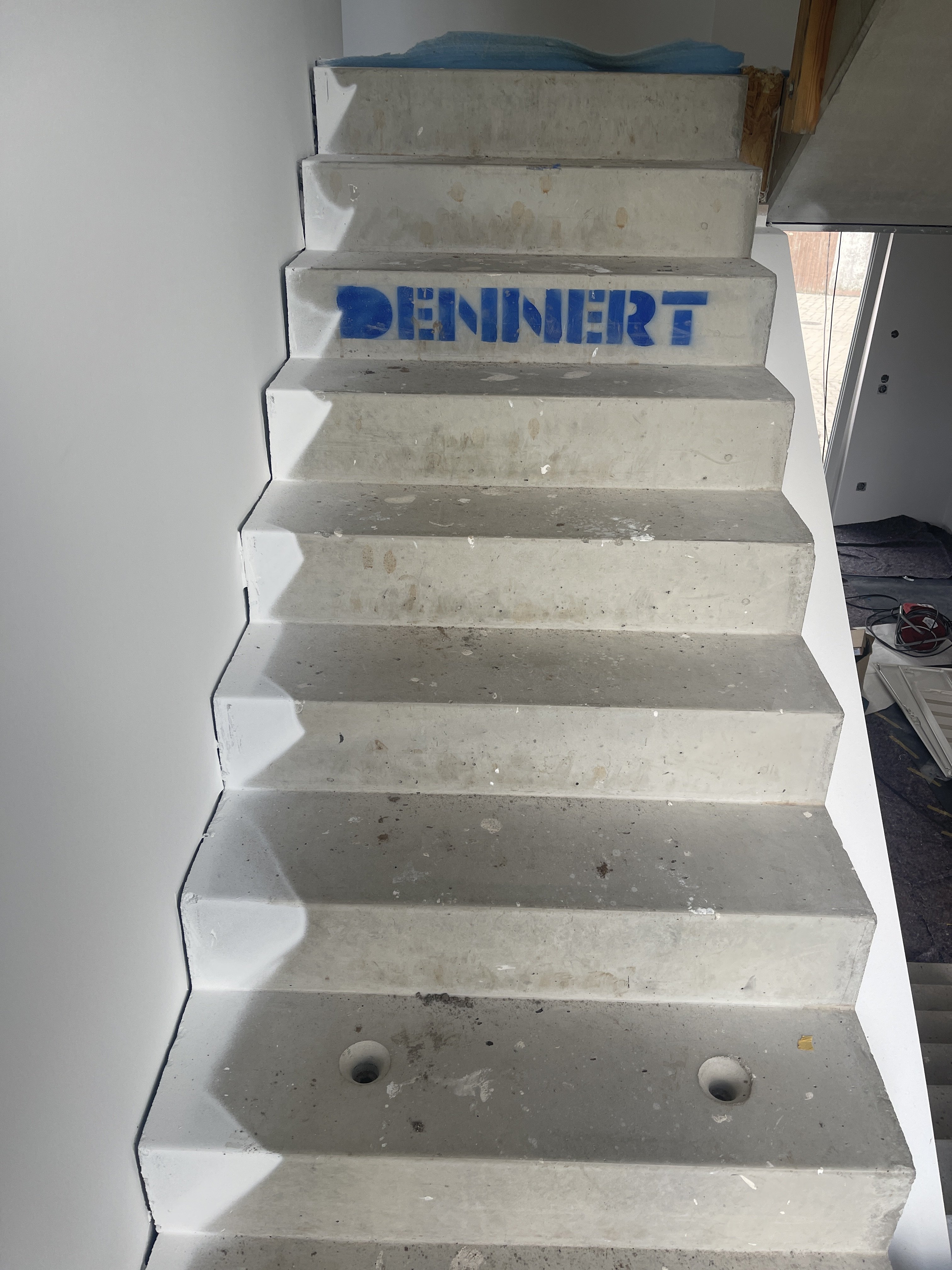

Ich hab mal paar Fotos gemacht.
Die ersten Treppen-Beläge werden rechts eine kleine Lücke haben.
Die restlichen treppen beläge werden links zur wand hin immer eine kleine Lücke haben

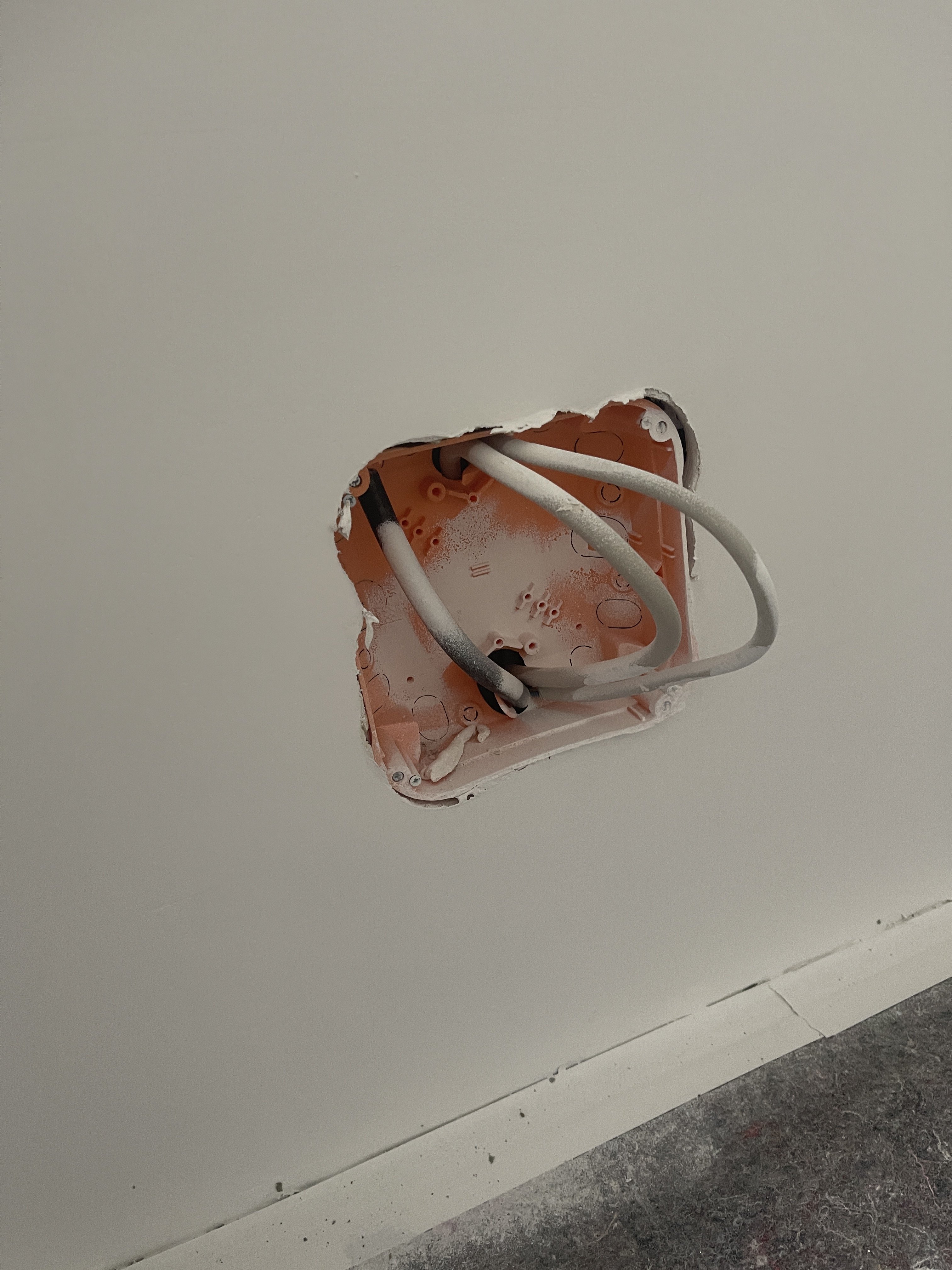

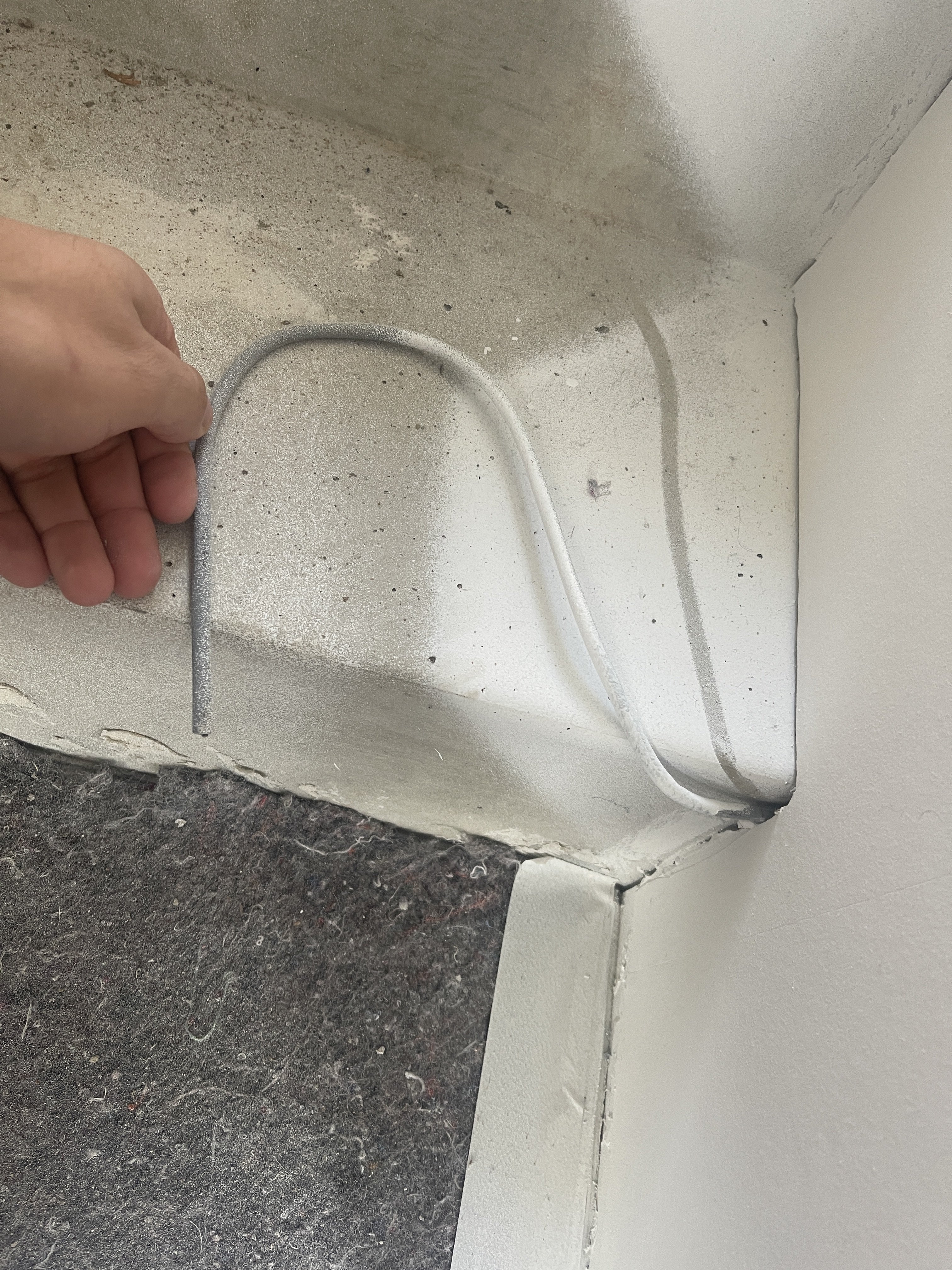

Ganz unten haben wir so eine kleine box vorbereitet für trafo usw. Aber falls das zu klein is können wir auch aufputz machen weil das unter der treppe im abstell ist.



[Der_Picknicker]

Und du willst den Diffusor unter die Treppenbeläge schrauben? Wie weit wird der Belag über die Betonschicht hängen oder bleibt das so? Vielleicht zeichnest du mal ein, wo du dir vorstellst den Diffusor anzubringen.. Der Kasten reicht definitiv für den kleinen Controller aus. Aber für die Trafos definitiv nicht.



[gaucho92]

Du meinst das LED Profil? Das würde ich so machen wie hier beschrieben:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Der Treppenbelag besteht aus Granit. Es wird eine 2cm dicke und 1cm tiefe nut reingefräst. Dann kann man das Profil rein kleben und den LED Stripe in die Nut wo das LEDprofil drin steckt. Dann wird dieser milchige diffusor drüber gelegt und schliesst quasi bündig mit der treppe ab. so ähnlich wie im video.

Ergänzung (25. Oktober 2022)

Und du willst den Diffusor unter die Treppenbeläge schrauben? Wie weit wird der Belag über die Betonschicht hängen oder bleibt das so? Vielleicht zeichnest du mal ein, wo du dir vorstellst den Diffusor anzubringen.. Der Kasten reicht definitiv für den kleinen Controller aus. Aber für die Trafos definitiv nicht.

Iwie klappt zitieren nicht immer^^



[SaxnPaule]

Die "Trafodose" erscheint mir sehr klein dimensioniert. Der kleinste Trafo mit ~6A den ich finden konnte ist ca. 5cm dick. Das setzt voraus, dass du jeweils drei Stufen in Reihe klemmst und diese mit den anderen fünf Drillingen parallel. Bei angenommenen 12W/m benötigst du dann 72W was exakt 6A bei 12V entspricht..

Falls diese eine Dose für beide Treppen, also 36 Stufen sein soll, dann sehe ich schwarz.

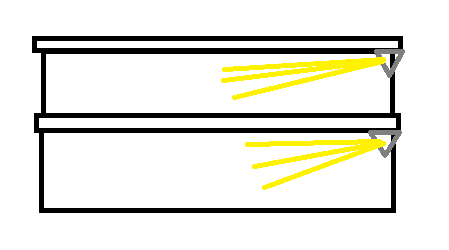

Wenn ich es richtig verstehe, sind die Granitfliesen ja noch nicht gefräst. Könnte man nicht auch einfach nur eine weiße LED in je Stufe setzen, die von der Seite die ganze Stufe anstrahlt? Da brauchst du dann für das ganze Projekt zusammen keine 20W. Kannst du ja trotzdem nacheinander angehen lassen.

So in der Art:
