"Luft-Tunnel" am CPU-Kühler sorgt für bessere Gehäusekühlung

[Hilarion]

Meine Spaß-Projekt Erfindung für eine verbesserte System-Kühlung:

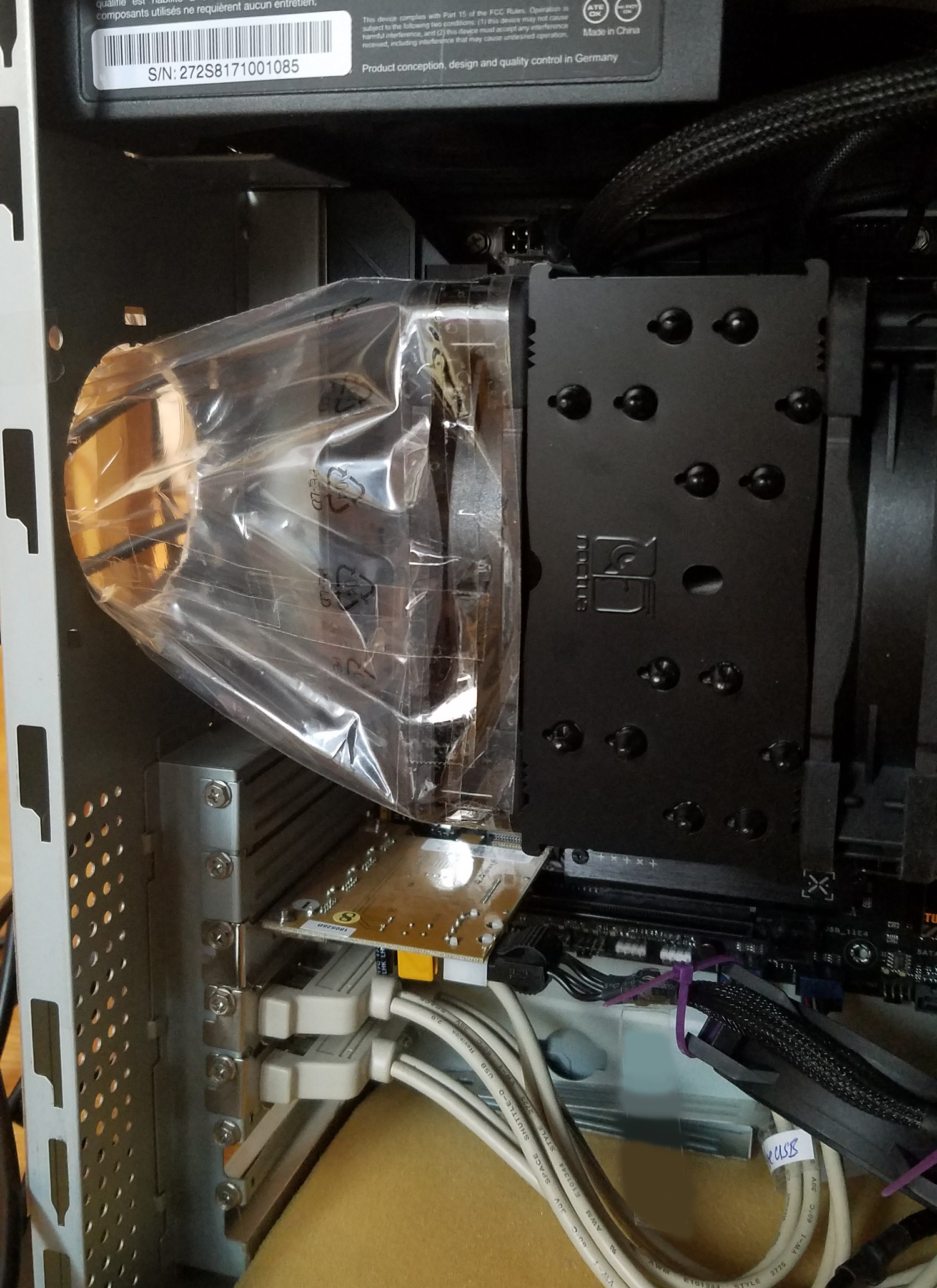

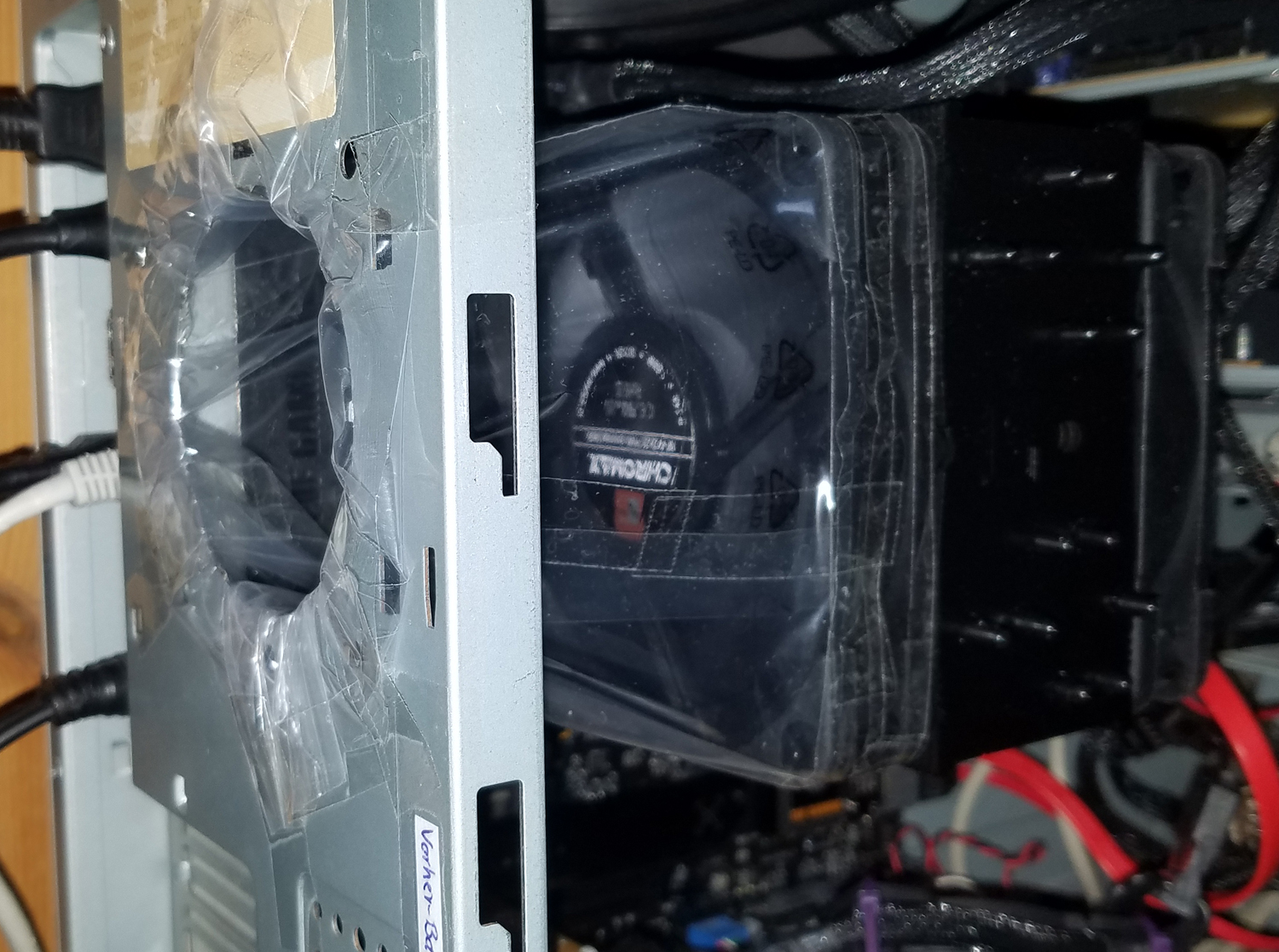

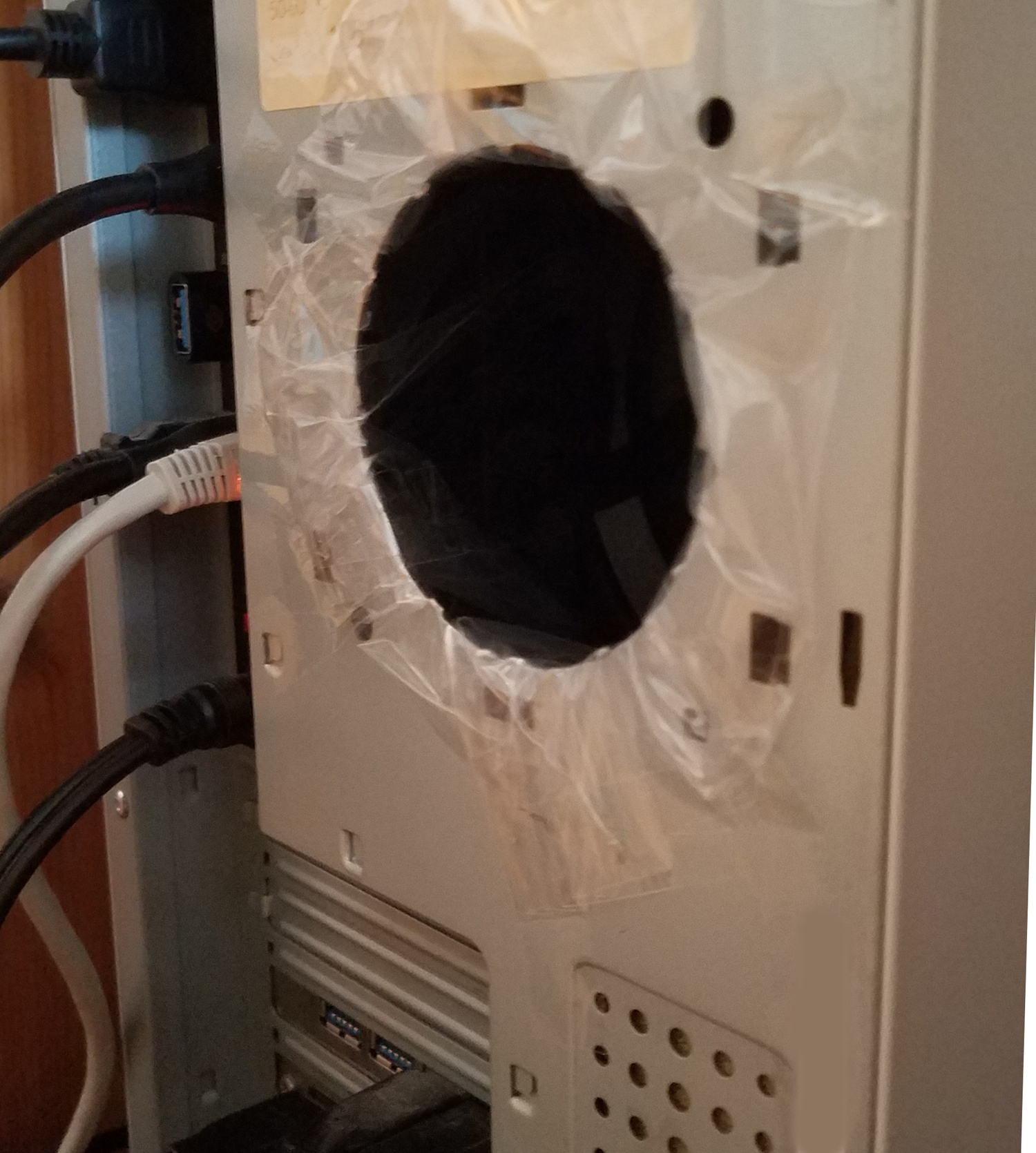

Mit Hilfe eines "Luft-Tunnels" aus Plastikfolie, wird die warme Luft vom CPU-Kühler direkt nach draußen befördert (siehe Fotos unten).


Vorteile:

• Die warme Luft des CPU-Kühlers leistet "NULL" Beitrag mehr zur Erwärmung der übrigen Gehäuseluft.
• Das entstehende Vakuum im Gehäuse-Inneren sorgt automatisch für Frischluftzufuhr, d.h. auf Rausblas- oder Ansaug-Lüfter kann verzichtet werden.
• Leiserer Betrieb
• Niedrigerer Energieverbrauch
• Kosteneinsparung

Nachteile:

• Bastelarbeit erforderlich

Viel Spaß beim Tunnel-Basteln : D


Grüße,
Hilarion


Nachträgliches Edit: ich stimme der Antwort von "proserpinus" zu:

Ob so eine Luftröhre sinnvoll ist oder nicht, muss eigentlich immer erst am System ermittelt werden. Da spielen viele Faktoren eine Rolle.



[drake23]

Erfindung würde ich es jetzt nicht nennen (gibt es schon, Google Mal Thermalright Air duct), aber dennoch sinnvoll und schön, dass es als DIY Lösung klappt!



[kartoffelpü]

• Niedrigerer Energieverbrauch
• Kosteneinsparung

Dürfte sich aber im homöopathischen Bereich bewegen, da ja nicht weniger Energie in Wärme umgewandelt wird.

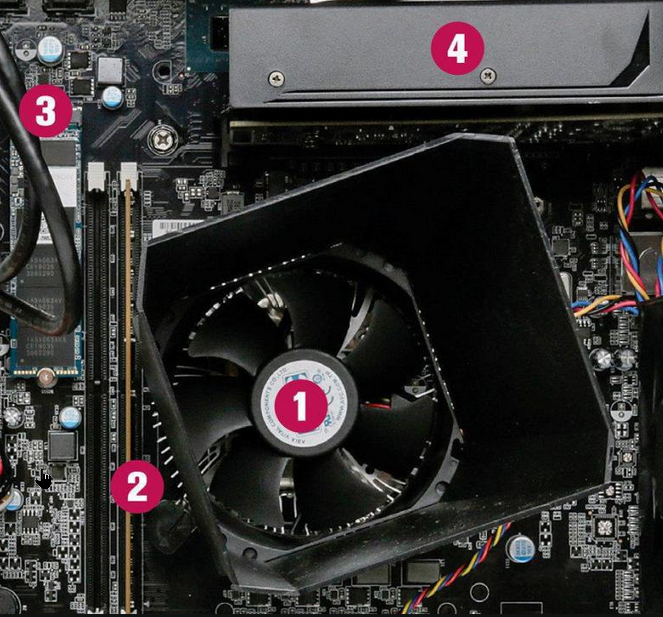

Sowas gab (oder gibt es vermutlich auch weiterhin?), Dell hatte mal was ähnliches.



[prian]

Naja, das wird aber nicht der Burner sein.
Der Lüfter, der normalerweise anstelle des Loches montiert wird, nimmt ja nicht nur Luft der CPU mit, sondern auch vom Rest des Gehäuseinneren.
In Deinem Fall steigt dann die Luft der GraKa nach oben und wird vom CPU-Lüfter, schon vorgewärmt, durch den Kühler der CPU gezogen.

Hast Du auch einen Beweis dass die Innentemperatur des Gehäuses oder die CPU-Temparatur damit besser ist?
Messwerte mit Bastellösung und ohne wären das Mindeste was man mit liefern sollte.
Ein Kosteneinsparung von knapp 10 Euro und 5W weniger im Betrieb überzeugen mich nicht, davon abgesehen ist der Lüfter ja meist vormontiert.

Damals zu den unsäglichen Pentium 4 Brutzelzeiten hatte jeder hässliche Aldi-PC so was Ähnliches auf der CPU sitzen mit Blasrichtung Außenwand, wo Gitter zu finden waren. War damals auch nicht der Burner, war aber auch kein ganzer "Kanal" wie in Deinem Fall.

Bedenklich ist vor allem das:

auf Rausblas- oder Ansaug-Lüfter kann verzichtet werden.

Dann viel Spass wenn eine starke GraKa mit im Gehäuse wohnt.



[Drewkev]

Es gibt einige (alte) OEM-Kisten die sowas nutzen, im Selbstbau hat sich das natürlich nie durchgesetzt.



[Arboster]

Deine Erfindung?
Sowas hab ich zum ersten Mal glaube vor ca. 20 Jahren bei nem Fujitsu-Siemens PC gesehen.



[kachiri]

Meine Erfindung für eine verbesserte System-Kühlung:

Fan Ducts sind keine Neuheit



[7eNd]

Good job!
Ich hatte mal (so um 2008 herum) ein Coolermaster Centurion 5-Gehäuse, welches auch eine solche "Röhre" für Top-Blow-CPU-Lüfter an der Seitenwand fertig vormontiert dabei hatte. Da ich damals einen Xigmatek HDT 1283, der nach hinten rausbläst, auf den E6750 packte, kam das Ding natürlich gleich weg. ^^



[Nickel]

Gab's auch bei Dell vor gut 20 Jahren schon
nur etwas besser umgesetzt.



[Christian1297]

OEM nutzen sowas schon lange.

Gibt es auch in ähnlich Form zu kaufen wenn man beispielsweise nach Adaptern von 80mm auf 120mm Lüfter sucht.

Vielleicht findest auch jemanden der dir was passendes druckt.



[cyberpirate]

Aber dennoch cool das Du es selber auch herausgefunden hast für Dich!



[Prisoner.o.Time]

Die Frage ist wirkt sich das jetzt positiv oder negativ auf die Spannungswandler und dessen Kühlung aus?



[Kyze]

Gibt es auch in weniger provisorisch außerhalb der OEM-Kisten:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Perdakles]

Wie wäre es noch mit einem Staubfilter an der Gehäuseöffnung? 😀



[Bartmensch]

Leider haben solche Tunnel auch einen großen Nachteil: Sie machen einen Airflow zu den Spannungswandlern unmöglich.
Je nach Größe des CPU Lüfters ist dieser Airflow nicht zu unterschätzen.
Es gibt schon Gründe warum heutige OEM PC dieses Air Ducks nicht mehr haben.
Also im Falle des TE mag es funktionieren, grundsätzlich ist das aber mMn nicht mehr zu empfehlen.



[prian]

Die Frage ist wirkt sich das jetzt positiv oder negativ auf die Spannungswandler und dessen Kühlung aus?

Natürlich nur positiv, wurde sicherlich bedacht, deshalb auch der Verzicht auf weitere Gehäuselüfter. 😱



[Mickey Mouse]

"Erfindung", ich breche zusammen

mein Enermax Gehäuse vor 20 Jahren(!!!) hatte sowas schon und diverse Büro PCs von IBM/Lenovo, HP & Co. in abgewandelter Form ebenfalls



[MadDog]

alle Server haben solcher Airflows , und das wirklich schon seit Jahrzehnten. Einige OEM Hersteller haben diese auch schon länger im Portfolio

Problem ist (das wurde ja auch schon beschrieben hier), dass durch den gesteuerten Airflow sämtliche andere Komponenten rund um den CPU Sockel nicht mehr gekühlt werden. Und das könnte zu Problemen führen



[Nickel]

Wie wäre es noch mit einem Staubfilter an der Gehäuseöffnung? 😀

Er bläst die Luft ja ab vom CPU Kühler, also raus. Nicht wirklich toll das ganze in real.



[Perdakles]

Schon klar, aber wenn der Rechner nicht an ist (und der Lüfter somit nicht rausbläst), kann da ja trotzdem problemlos Staub reingelangen durch eine so große Öffnung
