PC startet nicht

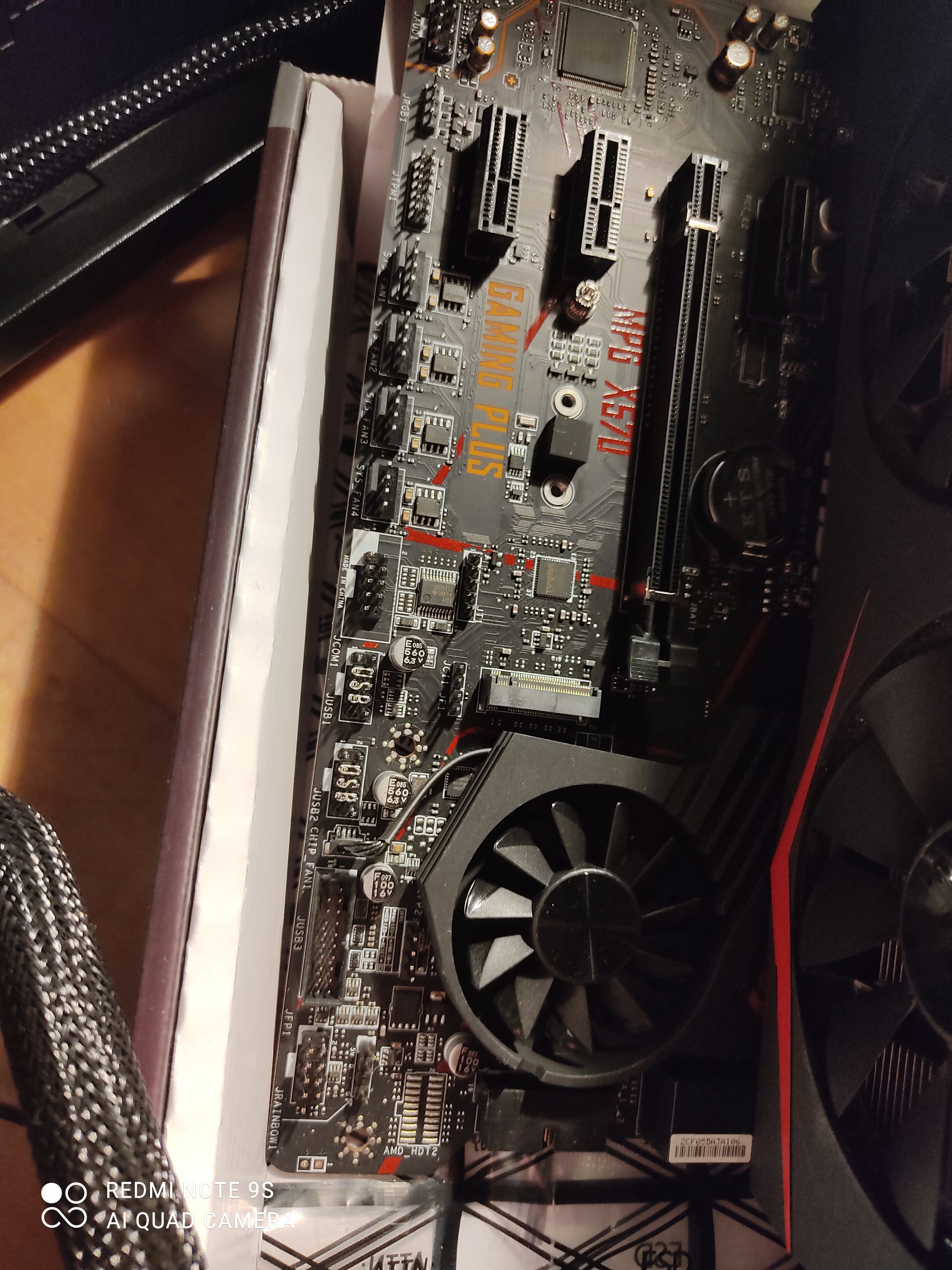

Auf dem Foto ist durch den Chipsatzlüfter die Schrift etwas verdeckt, aber das könnte der JFP2 sein

ja, aber wenn ich mir dein Foto so anschau, dann sind da keine Pins bestückt, die in Frage kämen, deine Kabel sind zu weit rechts ,
drum bitte noch mal ein Fopto ohne , dass die Kabel den Header verdecken

Wär mir auch neu, dass die Frontpanel-Kabel so weit oben auf dem Board sind, normal alle ganz unten


ja, eben ,
dein Header hat neun Stück pins,
der untere rechte ist leer,
die untere Reihe von links nach rechts
hdd + hdd - dann reset + reset -
obere reihe von links nach rechts
powerled + powerled - dann powerswitch + powerswitsch --
Ergänzung ()

Deine 4 Kabel waren absolut nicht da angesteckt , wo sie hin gehören
Ergänzung ()

die oberen 2 , wo du diese 2 einzelnen kabel gesteckt hast,
ist wahrscheinlich ein ADDR Header,
den brauchst jetzt überhaupt nicht
Ergänzung ()

Man hats aber nicht leicht mit dir....

  • Gefällt mir
Reaktionen: peter.hahn
Ja, abber da mußt schon den Powerswitsch von den Kabeln nehmen,
sind da echt nur dieses vier-adrige Kabel von der Front deines Gehäuses ?
Ergänzung ()

größer geht nicht mehr


Ergänzung ()

Da sind mehrere Kabel aber für usb, RGB ,audio etc

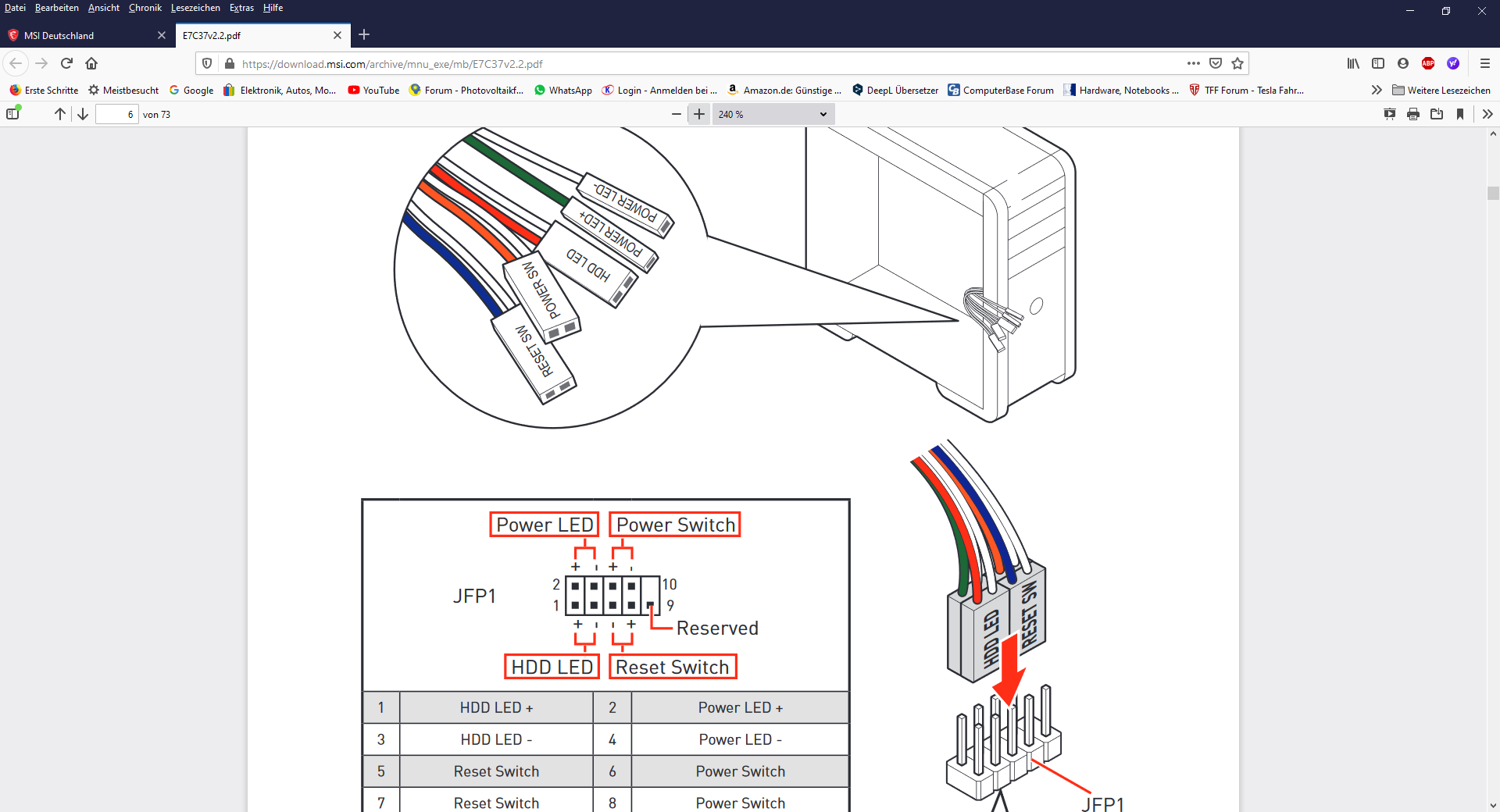

Und jetzt schließt du die wie im Handbuch an...
Handbücher sind zum lesen da, kein wunder, dass nichts passiert wenn das falsch steckt.

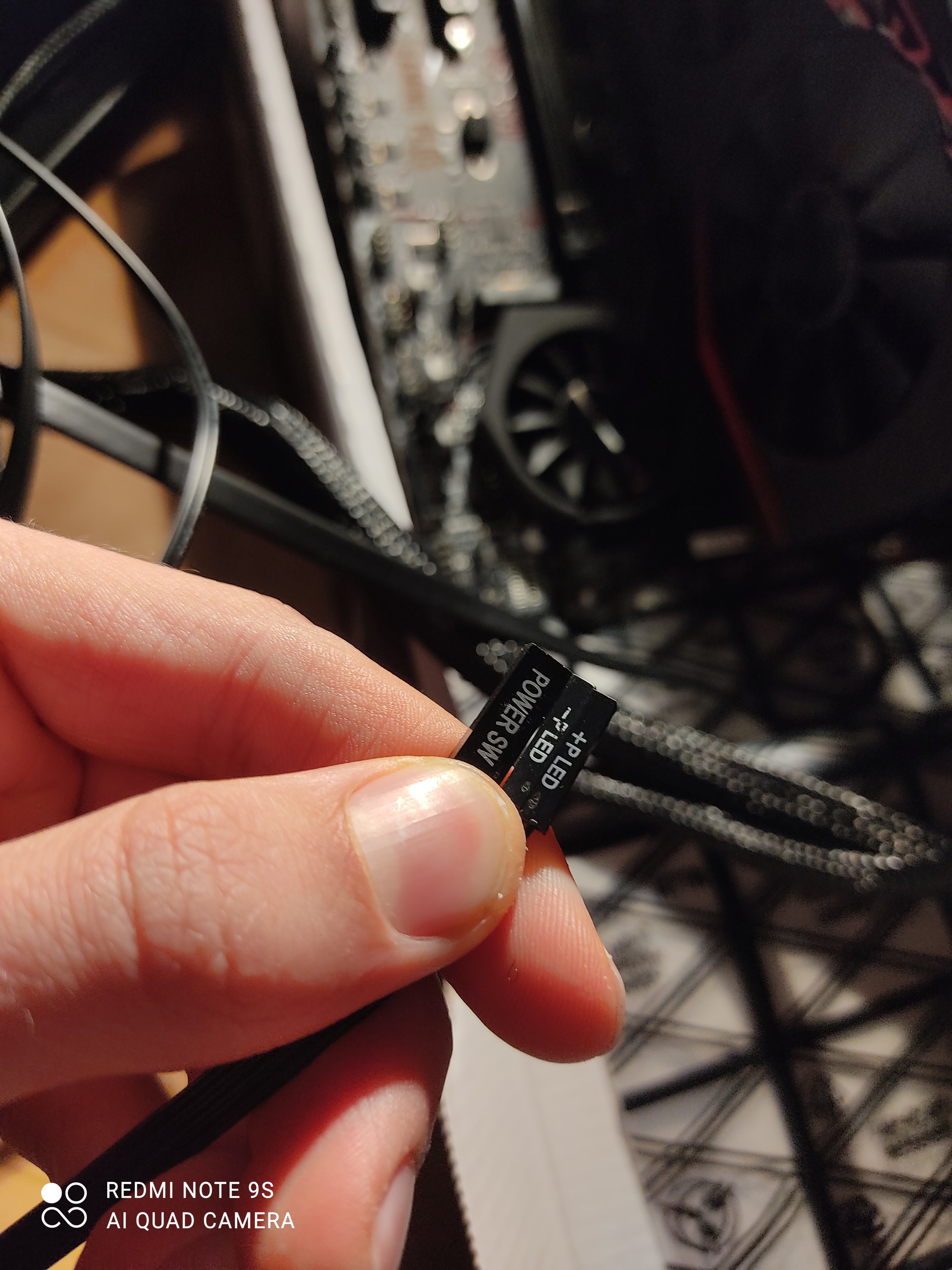

ja richtig, die einzelnen sind power-led + und -
das andre ist der Powerswitsch , ist egal wie du den drauf machst aber rechts oben

Ja dann ist es doch richtig oder
Ergänzung ()

LeadScientist schrieb:
Und jetzt schließt du die wie im Handbuch an...
Handbücher sind zum lesen da, kein wunder, dass nichts passiert wenn das falsch steckt.
Ich habe sie doch wie im Handbuch angeschlossen
Bei jfp1 die 2 oberen Pins rechts

ja richtig,
und wenn du diese beiden nur so mit nem schraubendreher brückst , müßte der PC starten

Was er nicht tut
Ich hab die beiden Pins ja auch schon versucht mit dem schraubenzieher zu überprücken

Und jetzt schau dir dein Bild nochmal an , Post 73 , da hast zwei ganz rechts ganz woanders, und die zwei linkss davon auch total weit rechts, aber nicht auf da, wo sie hin gehören

Das sind nur pwr Led +-
Ich habe sie nicht extra angeschlossen ist ja nur die Leuchte

So, jetzt noch mal....

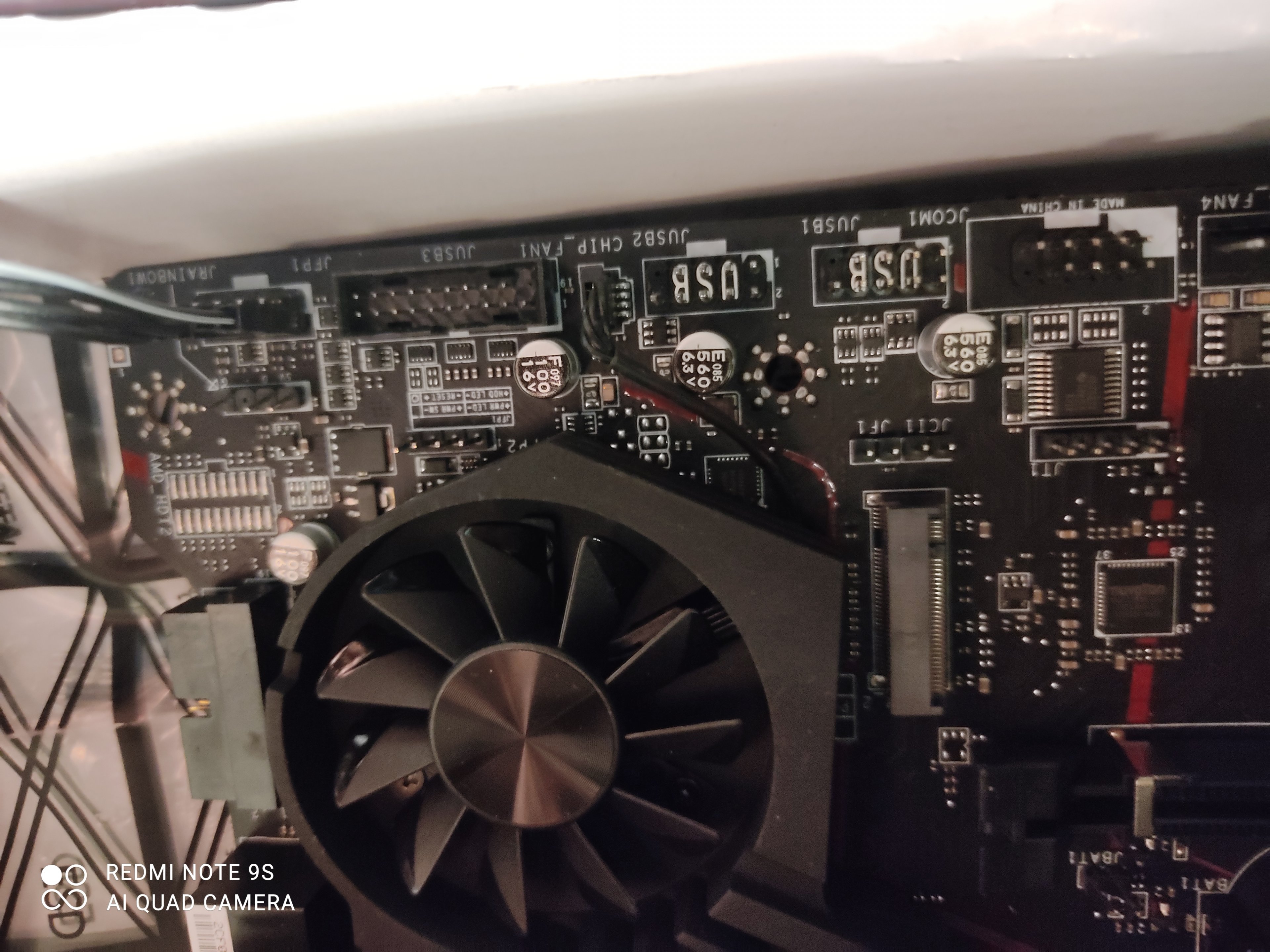

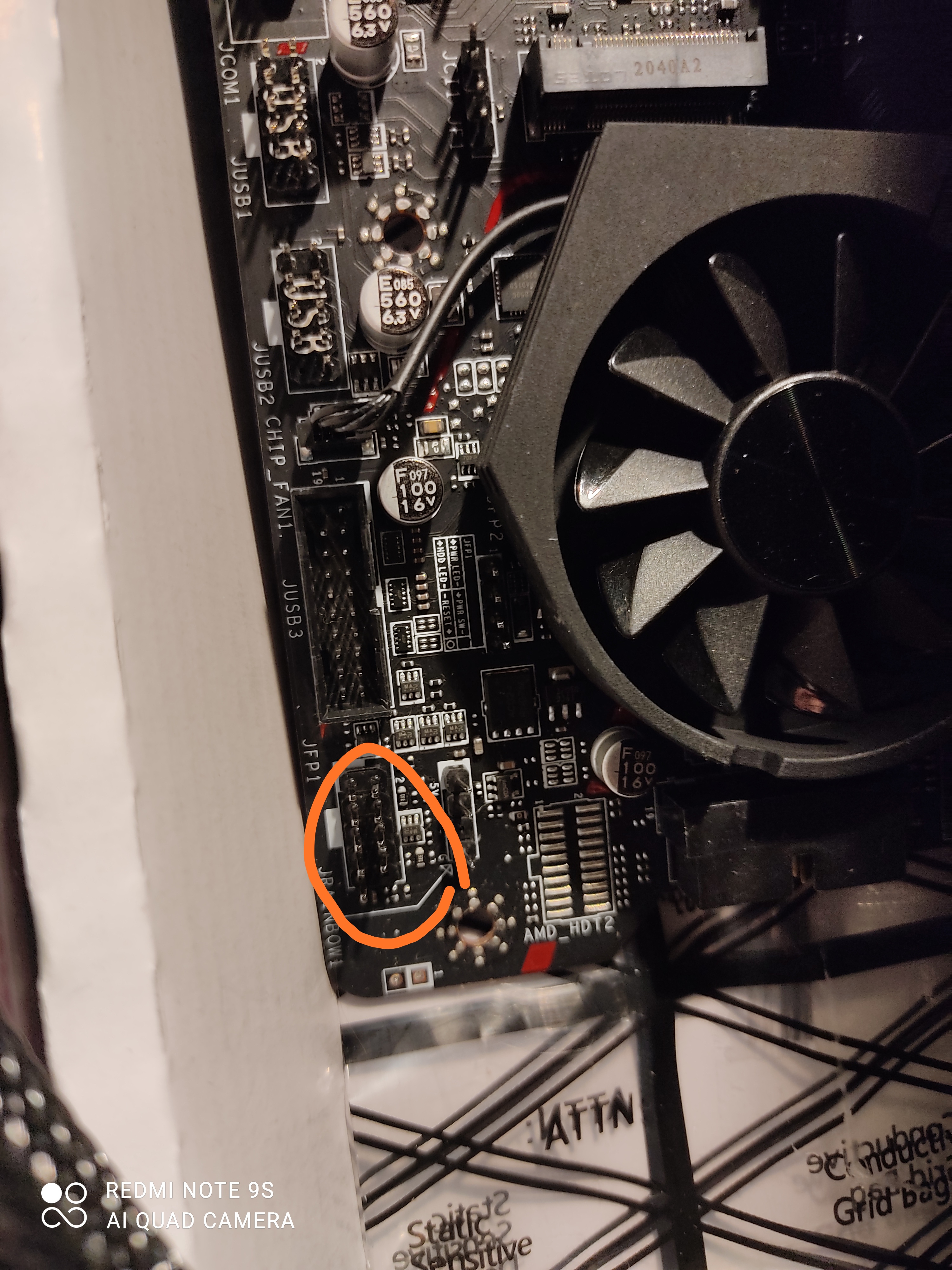

cmos reset , ich schick dir noch mal ein foto von den 2 ?ins , die du brücken mußt,
vorher , wichtig !! Netzteilkabel raus aus dem NETZTEIL;
dann diese 2 Pins für 10 Sekunden Brücken,
dann netzteil kabel wieder rein , Netzteil einschalten,
und dann brückst du die beiden Pins am Powerswitsch, den , von dem wir die ganze Zeit sprechen,
aber erst schaust dir das Foto an, und suchst diesen cmos-clear Button

Könntest du bitte den Switch nochmal anschließen und davon ein Bild machen. Auf dem Bild in 73 ist das leider schlecht zu erkennen und hat daher für Verwirrung gesorgt.

sneaky778 schrieb:
Ich habe sie nicht extra angeschlossen ist ja nur die Leuchte
du sollst aber nichts anstecken, wos nicht hin gehört ,
also mom, Bild kommt gleich
