XFan Lüfter rot dargestellt

[new_r82]

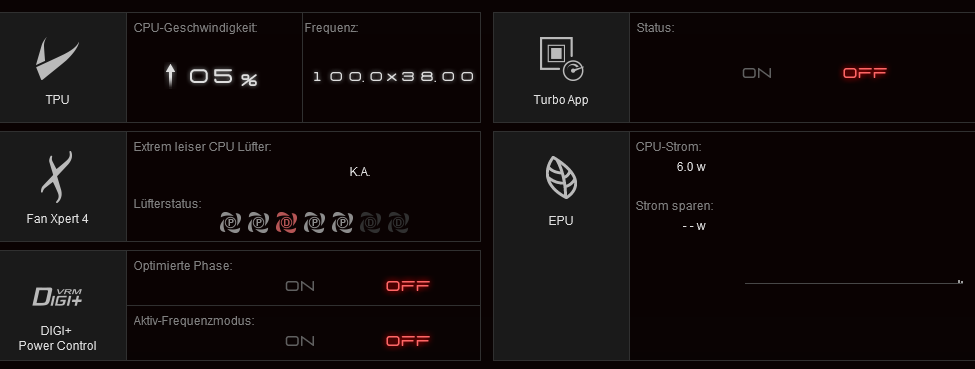

Ich habe etliche Lüfter im Big Tower unter anderem auch im Dach oben. Hier sind zwei Noctua Lüfter mit einem Y Kabel ( beide 3 polig als einzigste! die anderen alle 4 polig) an Chassis FAN 2 angeschlossen (Asus Rog crosshair HERO VIII Wifi) . Dieser Anschluss ist im UEFI auf DC gestellt und wird richtig angezeigt. Die anderen auf PMW. Nur warum wird dieser eine Lüfter über FAN Xpert4 in Windows rot dargestellt? Die Kurve ist auch da nach der "Lüfter Abstimmung" .

Hab mir jetzt mal 2 vier polige Noctua bestellt...



[Hauro]

Ob drei oder vier Pin ist egal, die Drehzahl kommt immer über den dritten Pin - es ist eigentlich nur die Spnannung +12V fix und das PWM-Signal bei PWM anderst.

Dieser Anschluss ist im UEFI auf DC gestellt und wird richtig angezeigt. Die anderen auf PMW. Nur warum wird dieser eine Lüfter über FAN Xpert4 in Windows rot dargestellt? Die Kurve ist auch da nach der "Lüfter Abstimmung" .

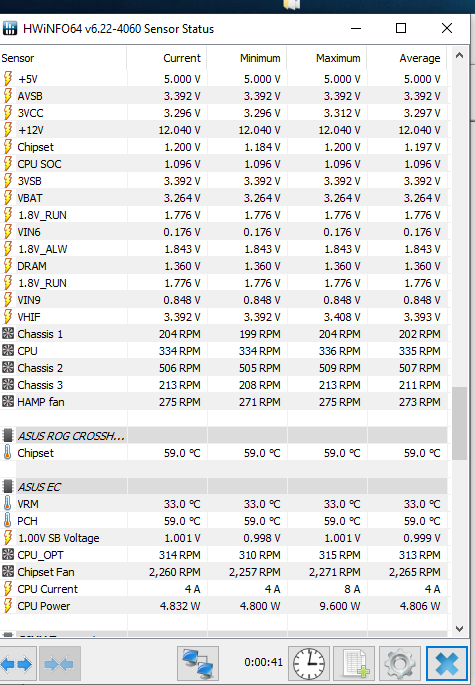

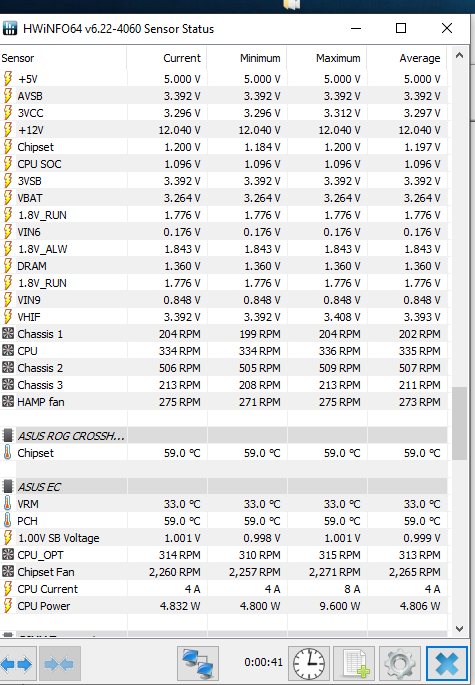

Würde prüfen was HWiNFO anzeigt - vermutlich liegt es am Tool.



[new_r82]

wo genau bei HW info ?



[Hauro]

Sind bei Mainboard aufgeführt.



[new_r82]

reichen meine Angeben oben?



[Hauro]

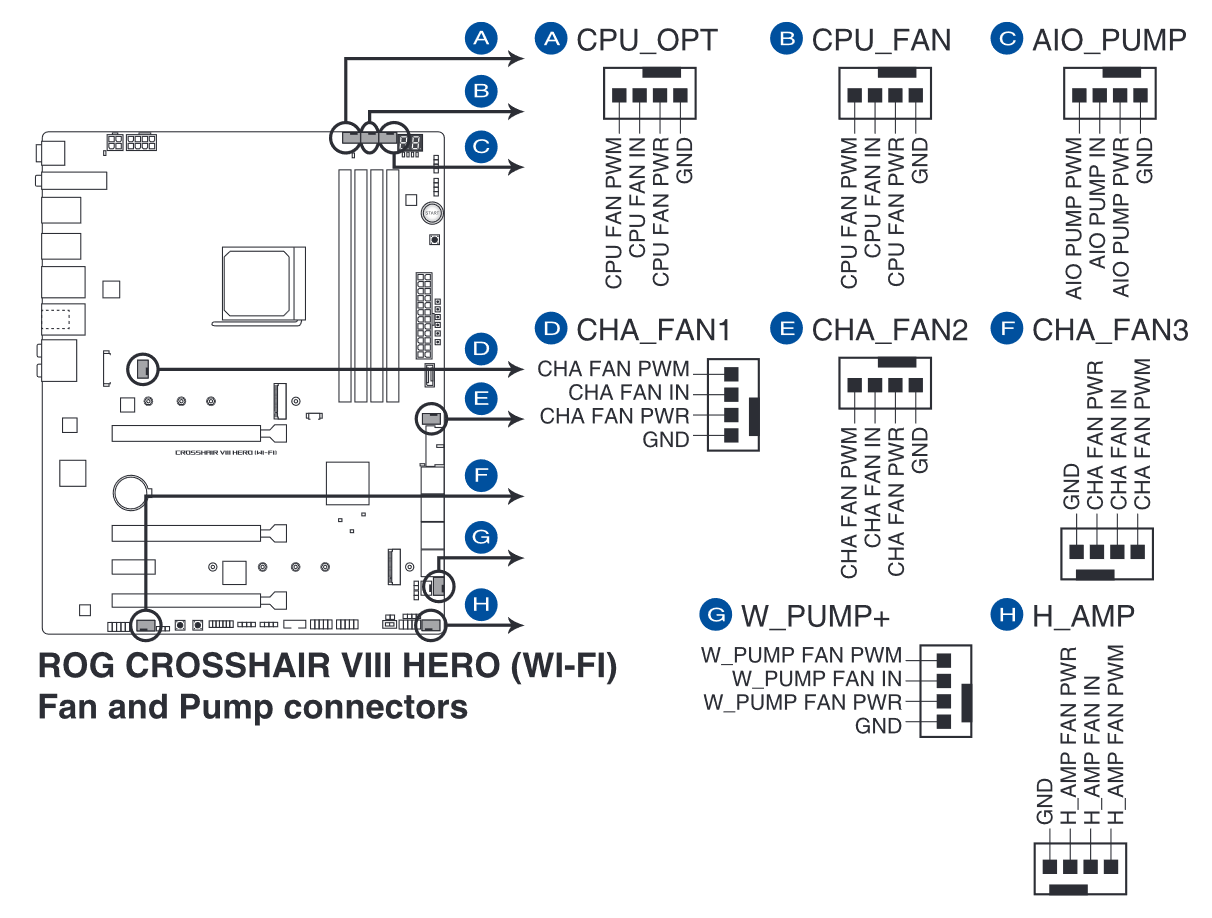

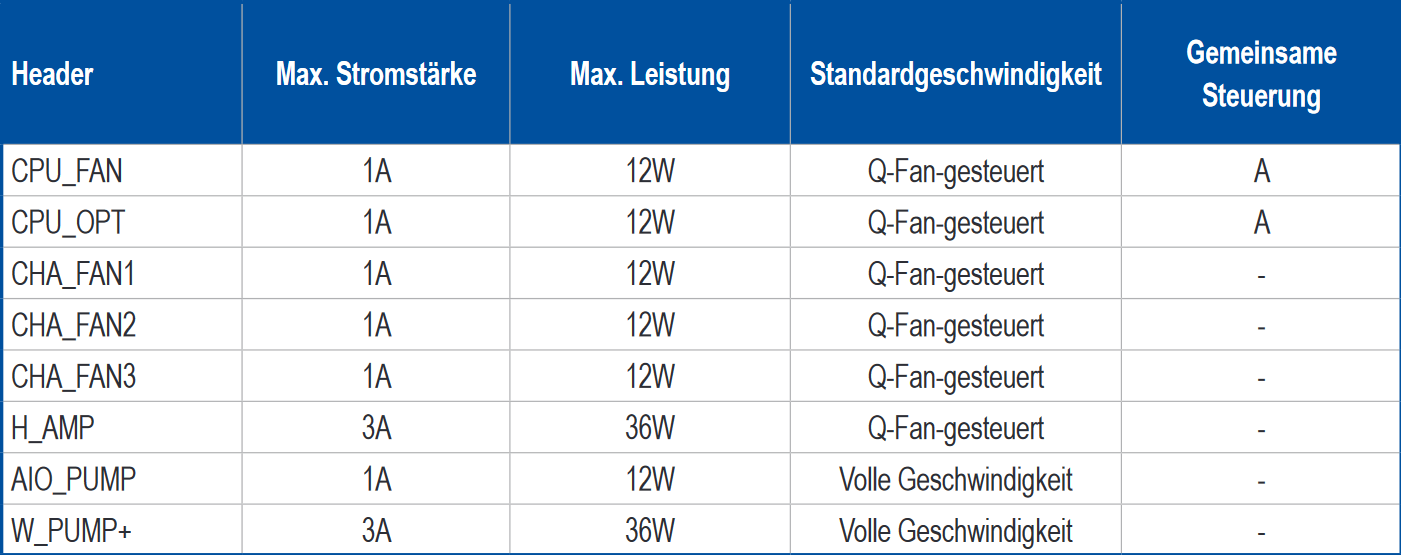

Handbuch ROG CROSSHAIR VIII HERO (WI-FI)

Seite 1-21

reichen meine Angeben oben?

Danach sind an sechs Anschlüssen Lüfter angeschlossen, derren Drezahl angezeigt wird:

CPU_FAN	CPU
CPU_OPT	CPU_OPT
CHA_FAN1	Chassis 1
CHA_FAN2	Chassis 2
CHA_FAN3	Chassis 3
H_AMP	HAMP Fan

Die Drehzahl eines der Lüfter, die am CHA_FAN2 angeschlossen sind, wird damit angezeigt.

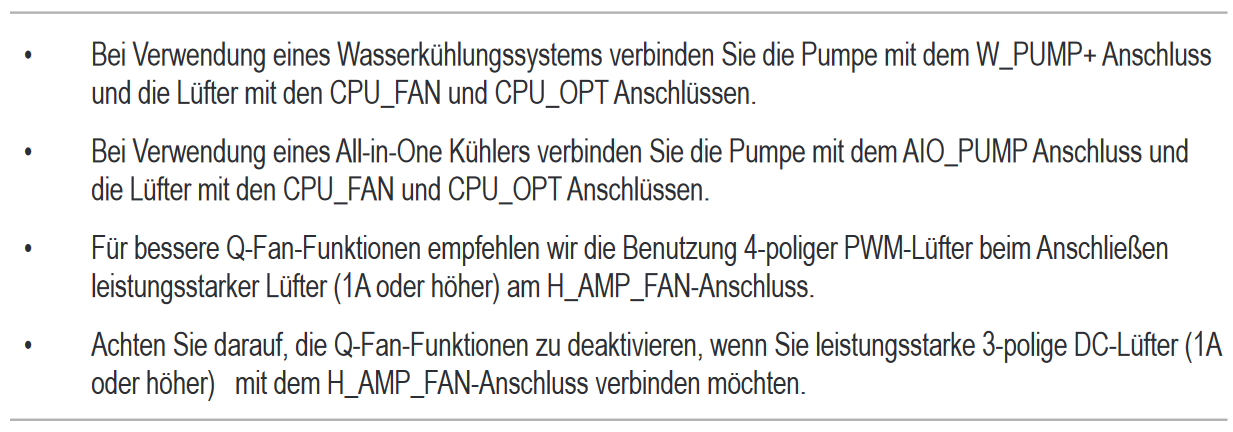

Zum H_AMP gibt es Hinweise



[new_r82]

es betrifft ja nur Chassis FAN2. Mit Chassis FAN Hi Ampere hab ich keine Probleme.. Ja die Drehzahl wird angezeigt, nur das Symbol ist rot und es steht nirgendwo warum... Und das stört mich...



[Hauro]

Faszinierend zu Fan Xpert gibt es keine Beschreibung oder Hilfe. Das Einzige was ich gefunden habe, ist dass die Einstellungen der Lüfter in der Datei FanStore.xml gespeichert sind, die sich im Ordner C:\Program Files (x86)\ASUS\AsusFanControlService\<Version> befindet.



[new_r82]

es kommen ja nur diese Möglichkeiten in Frage:
1) er stört sich an DC statt PWM

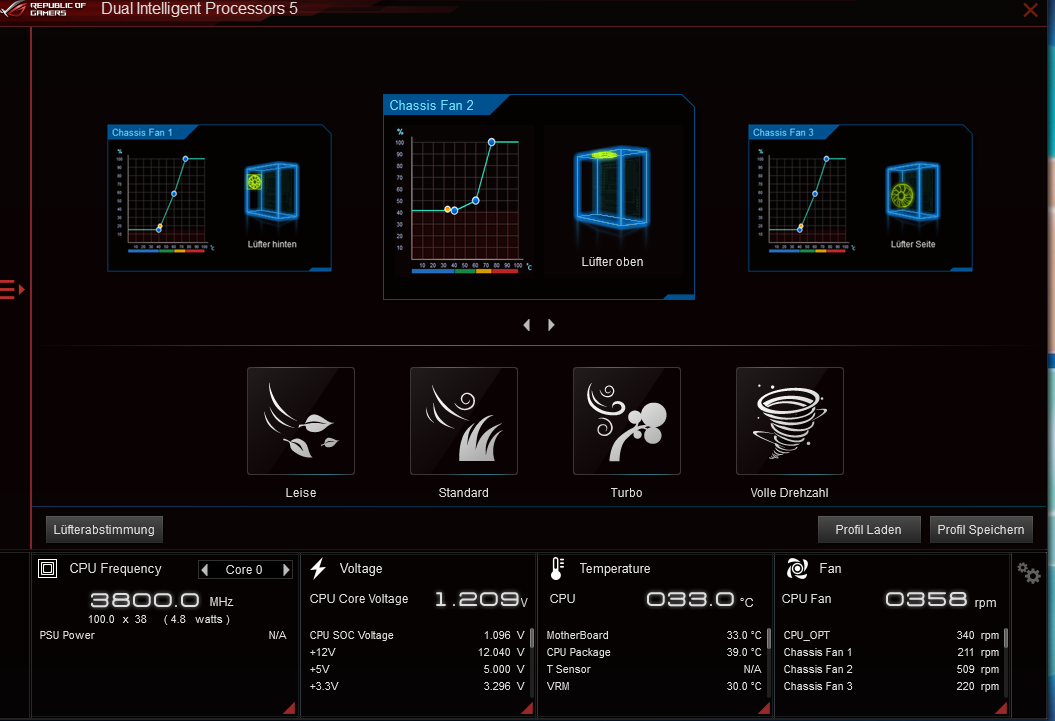

2) die Kurve setzt höher an als bei den anderen (bei 40%)
3) der Lüfter schafft es nicht soviel raus zu schaufeln wie rein kommt ?



[Narbennarr]

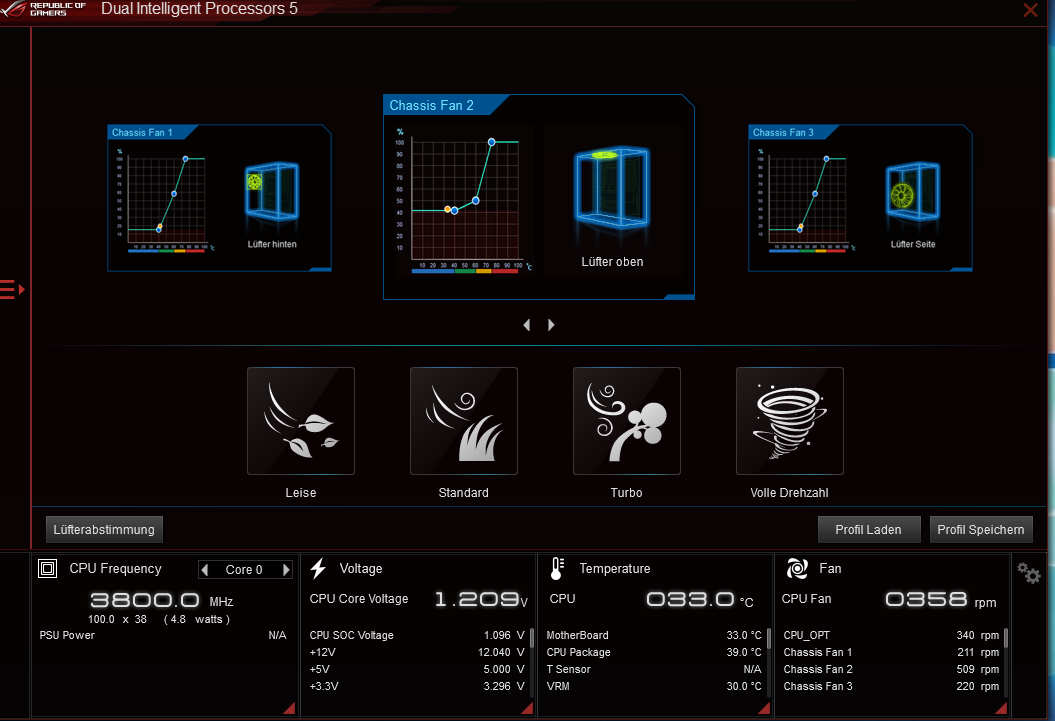

So wie ich das sehe ist doch da CHA-FAN1 rot dargestellt?! Zumidnest müsste die Reihenfolge doch CPU, Opt, Cha1...usw sein. Dann wäre die Vermutung dass der CHA1 so langsam läuft, das das tool meckert (immerhin nur 211rpm)

Zu deinen Möglichkeiten:
1. Warum sollte er sich daran stören, vlt stellt er es nur einfach anders da und rot ist keine Warnung
2. egal
3. kann nicht von der software überwacht werden



[Hauro]

Einfach den Support fragen:

Montag bis Freitag, 9:00 bis 18:00

• Kontakt per Email
•

• Kontakt per Telefon


  Mainboards

  Wir befinden uns außerhalb der Servicezeiten. Nutzen Sie unseren telefonischen Support bitte innerhalb unserer Servicezeiten oder kontaktieren Sie uns per Mail

  Service Zeiten : Montag - Freitag: 9 Uhr - 18 Uhr

  DE +49 2102 5789 557
  AT +43 1360 2775 461



[new_r82]

Asus hatte ich schon angeschrieben, die meinen ich solle Y Kabel vermeiden und nur 4 pin Lüfter verwenden..
Nein es ist chassis Lüfter 2, nicht 1



[Hauro]

die meinen ich solle Y Kabel vermeiden

Faszinierend, denn ein Y-Kabel schaltet die Lüfter ja nur parallel, wobei der dritte Pin nur einmal vorhanden ist, da die Drehzahl nur einmal ausgelesen / angezeigt werden kann.



[new_r82]

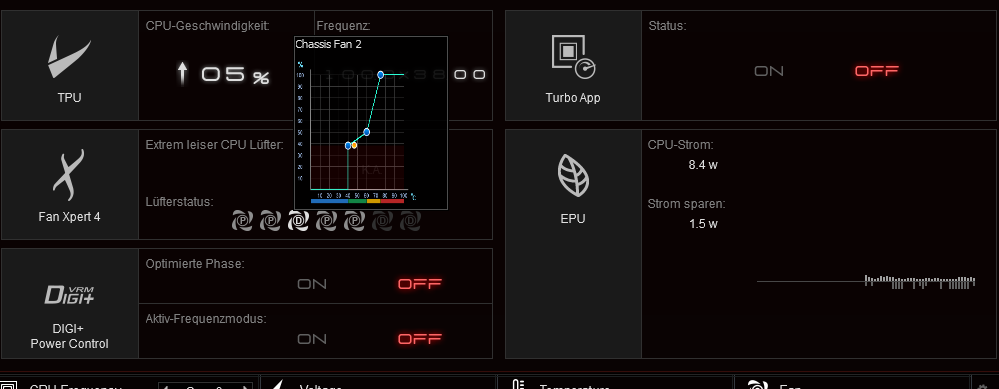

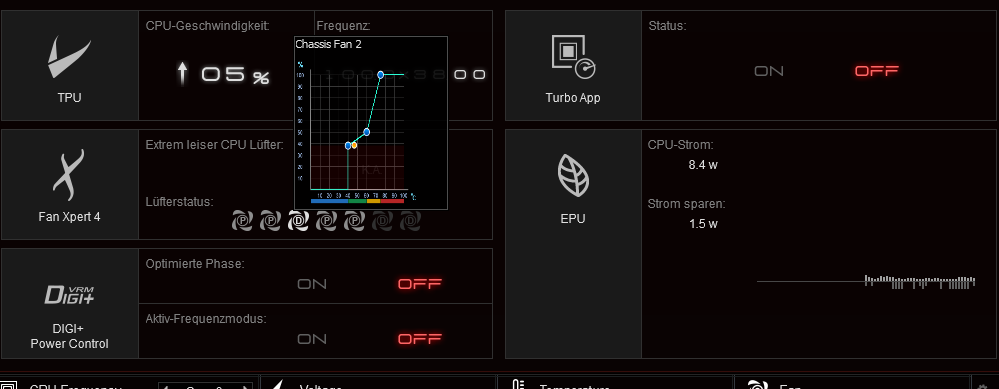

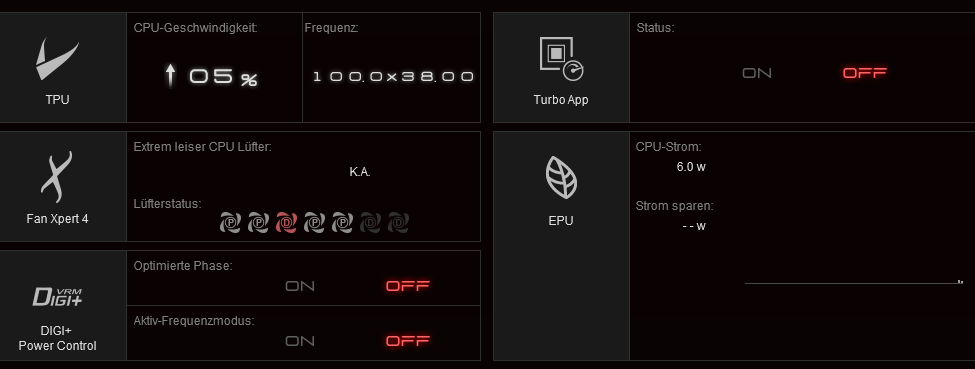

hier auf diesem Bild sieht man auch rote. (anderes Forum) Innerhalb der Lüfter stehen auch Buchstaben, ist mir erst jetzt aufgefallen
https://extreme.pcgameshardware.de/...-ca-4-7-ghz-dual-intelligent-processors-5.jpg
D oder P



[Hauro]

Denke ich hab es jetzt. Die Buchstaben stehen für das D von DC (Spannung) und P von PWM. Die Spannung gesteuerten Lüfter sind rot und die über das PWM-Signal gesteuerten sind grau. Die dunkelgrauen können nicht gesteuert werden - Volle Geschwindigkeit.



[modena.ch]

PWM und DC

Und die Roten sind die Angeschlossenen wenn
ichs bei mir richtig interpretiere.
Ich habe nur PWM dran.



[Hauro]

Es sind Lüfter an allen Anschlüssen angeschlossen; Siehe HWiNFO Screenshot im Beitrag #3. Der einzige Unterschied ist, dass hier über einen Y-Adapter zwei 3-Pin Lüfter angeschlossen sind. Eine Lüfter-Kurve ist auch eingestellt; Siehe Beitrag #12.

Da sich 4-Pin PWM-Lüfter auch über die Spannung steuern lassen, lässt es sich das Rätsel ganz einfach auflösen, in dem ein Anschluss von PWM auf DC umgestellt wird - der Anschluss müsste dann rot werden.

P.S.
Ich weiß warum ich diese Tools nicht verwende.



[new_r82]

na das mache ich mal!

Ergänzung (24. Februar 2020)

Du hast Recht, wenn ich alle auf DC stelle sind alle rot...Danke

Denke ich hab es jetzt. Die Buchstaben stehen für das D von DC (Spannung) und P von PWM. Die Spannung gesteuerten Lüfter sind rot und die über das PWM-Signal gesteuerten sind grau. Die dunkelgrauen können nicht gesteuert werden - Volle Geschwindigkeit.

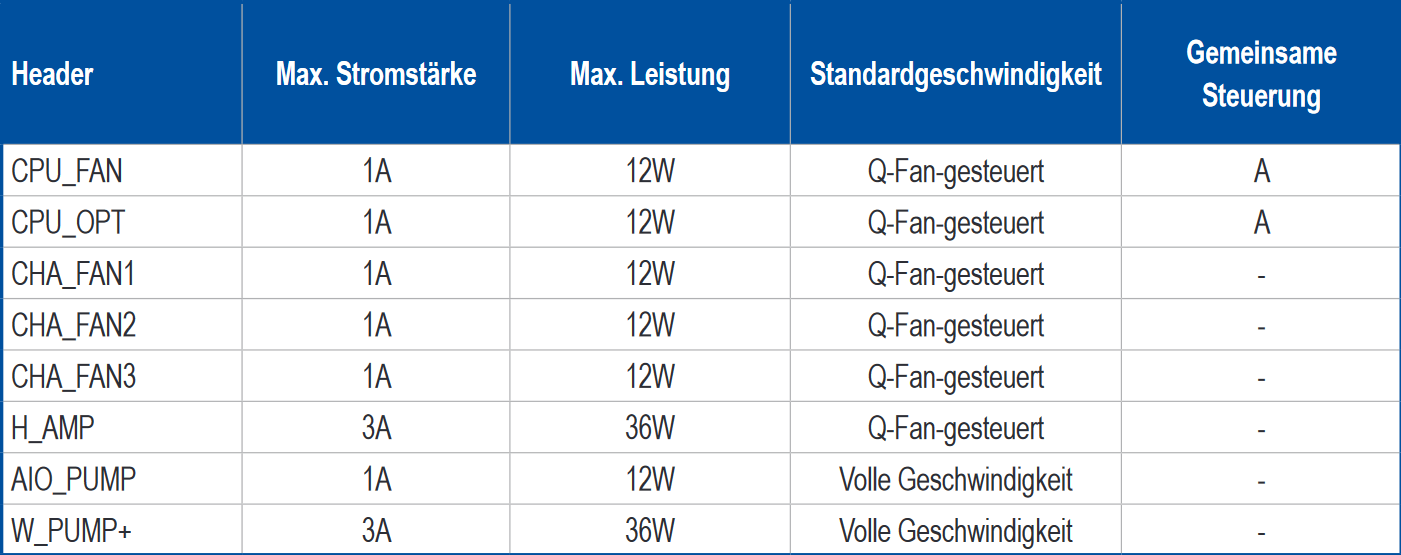

Anhang anzeigen 881646

Ergänzung (24. Februar 2020)

über DC und dann Lüfterabstimmung sind die Lüfter deutlich lauter als vorher mit PWM Lüfterabstimmung



[Hauro]

über DC und dann Lüfterabstimmung sind die Lüfter deutlich lauter als vorher mit PWM Lüfterabstimmung

Sie müssten anders eingestellt werden. Es liegt daran, dass sich die Lüfter über das PWM-Signal besser steuern lassen als nur über die Spannung. Bei der PWM-Steuerung liegen ja immer +12V an und geregelt wird über das Signal.

Pin-Belegungen und Steuerung

• PWM (PWM Mode):
  1. Pin GND, 2. Pin +12V (fix), 3. Pin Sensor (Drehzahl), 4. Pin PWM-Signal (Steuerung)
• Spannung (DC Mode):
  1. Pin GND, 2. Pin Spannung (Steuerung), 3. Pin Sensor (Drehzahl), 4. -

Die Spannung lässt sich halt nicht so fein abstufen/regeln. Deshalb wurde für den CPU-Lüfter-Anschluss die PWM-Steuerung Pflicht.

P.S.
Frage mich nur, wie die bei ASUS gerade auf rot kommen, der Buchstabe reicht doch.



[new_r82]

jetzt habe ich einen über DC und den Rest über PWM, macht das was? Der über DC setzt in der Kurve auch deutlich höher an?!
