Einstellung Lüfter in FanControl fehlerhaft

[Ficus]

Guten Tag,

habe mir vor ca. einem Jahr einen neuen PC gekauft, siehe hier.

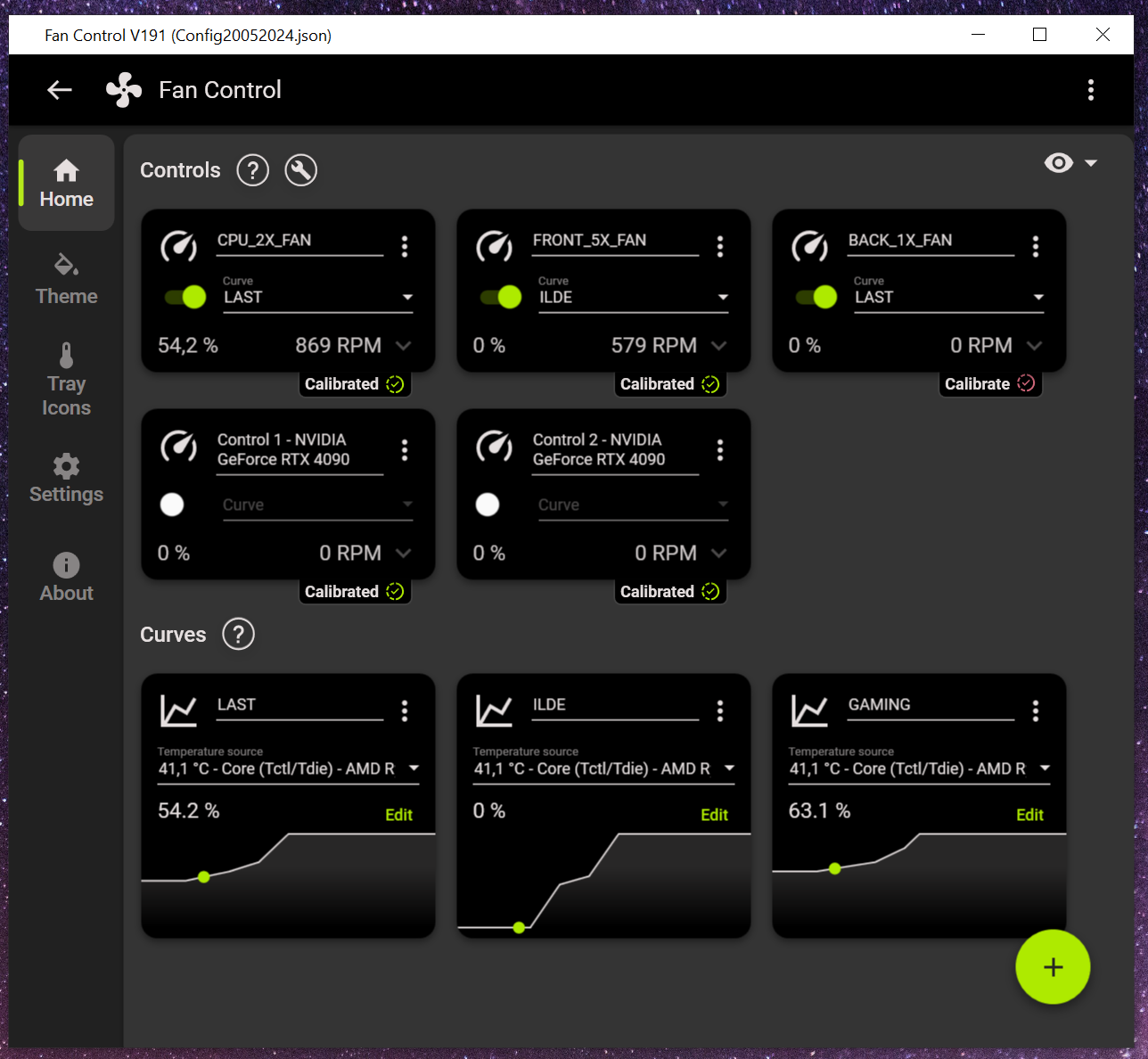

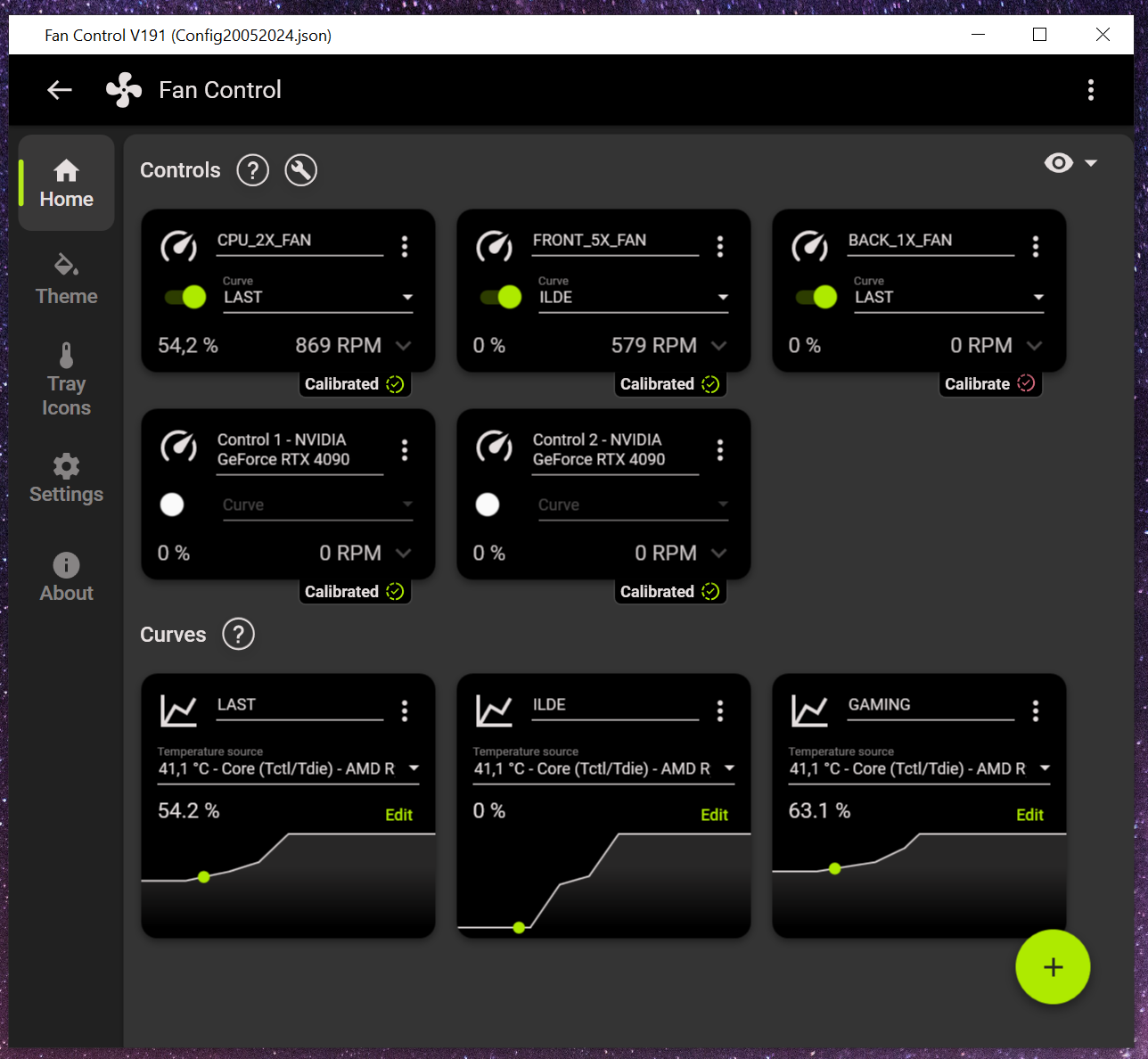

Nun möchte ich endlich die Lüftersteuerung umsetzten aber habe Probleme mit FanControl. Habe die drei verschiedenen "assisted setups" in FanControl durchlaufen lassen, mehrmals. Jedoch:

#1. Die "FRONT_5x_FAN" lassen sich nur im manuellen Modus auf 0% - 0 RPM setzten. Wenn einer der drei unteren "Curves" angewendet werden, drehen die Lüfter sich immer mit minimal ca. 579 RPM. Dies ist nicht sonderlich schlimm, ich höre die Lüfter praktisch nicht. Aber es wundert mich schon, denn auch die beiden "CPU_2x_FAN" lassen sich mit der Kurve "IDLE" auf 0 RPM setzten. Warum drehen diese sind dauerhaft?

#2. Der "BACK_1x_FAN" lässt sich leider überhaupt nicht durch die Kurvendiagramme steuern, lediglich im manuellen Modus kann ich diesen von 0% bis 100% setzten und dieser reagiert auch. Das nervt leider am meisten, habe auch bereits die manuelle Kalibrierung durchgeführt, auch bereits mehrfach mit verschiedenen Werten aber hat keine Abhilfe gebracht. Weiß einer von euch warum der Lüfter nicht auf die Kurven reagiert?

#3. Und dass die GPU-Lüfter sich nicht einstellen lassen ist wahrscheinlich normal und auch berechtigt?

Vielen Dank.



[frankyboy1967]

Schau mal hier rein, vielleicht hilft es dir ja.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Ficus]

Tatsächlich ein paar gute Tipps, habe auch einen "custom mix sensor" aus CPU und GPU erstellt und auch dass die Lüfter schneller anlaufen dürfen.

Aber leider lässt sich der hintere Lüfter nach die vor nicht durch eine Kurve steuern, hatte auch eine komplett neue Konfiguration erstellt.



[MonteSuma]

Weißt du wie die Lüfter verkabelt sind? Also welcher Lüfter an welchem Port sitzt? Ich gehe davon aus, dass die Front Lüfter alle 5 an dem PWM Splitter von Fractal hängen und der Lüfter im Heck einen eigenen Port auf dem Board hat? Wahrscheinlich ist das RPM-Signal von einem der großen Frontlüfter?
Werden die Lüfter im Bios richtig erkannt?
Lassen sich die Lüfter über das Bios vernünftig steuern?
Welche Bios-Version hast du?

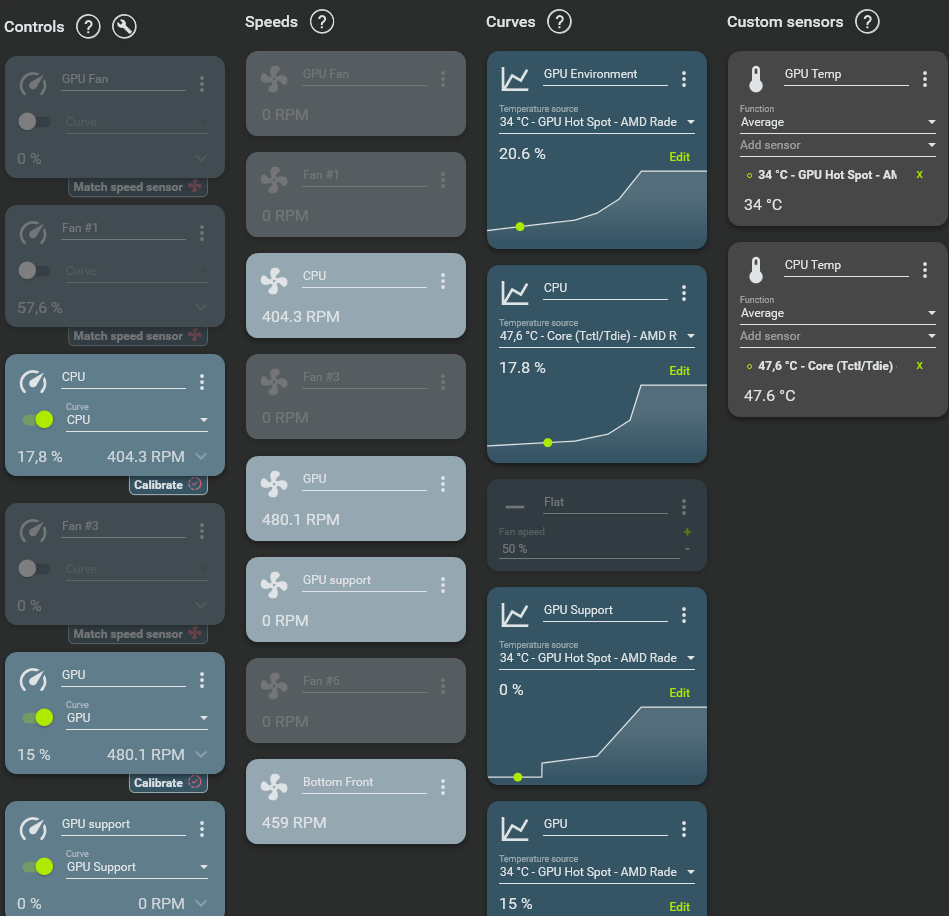

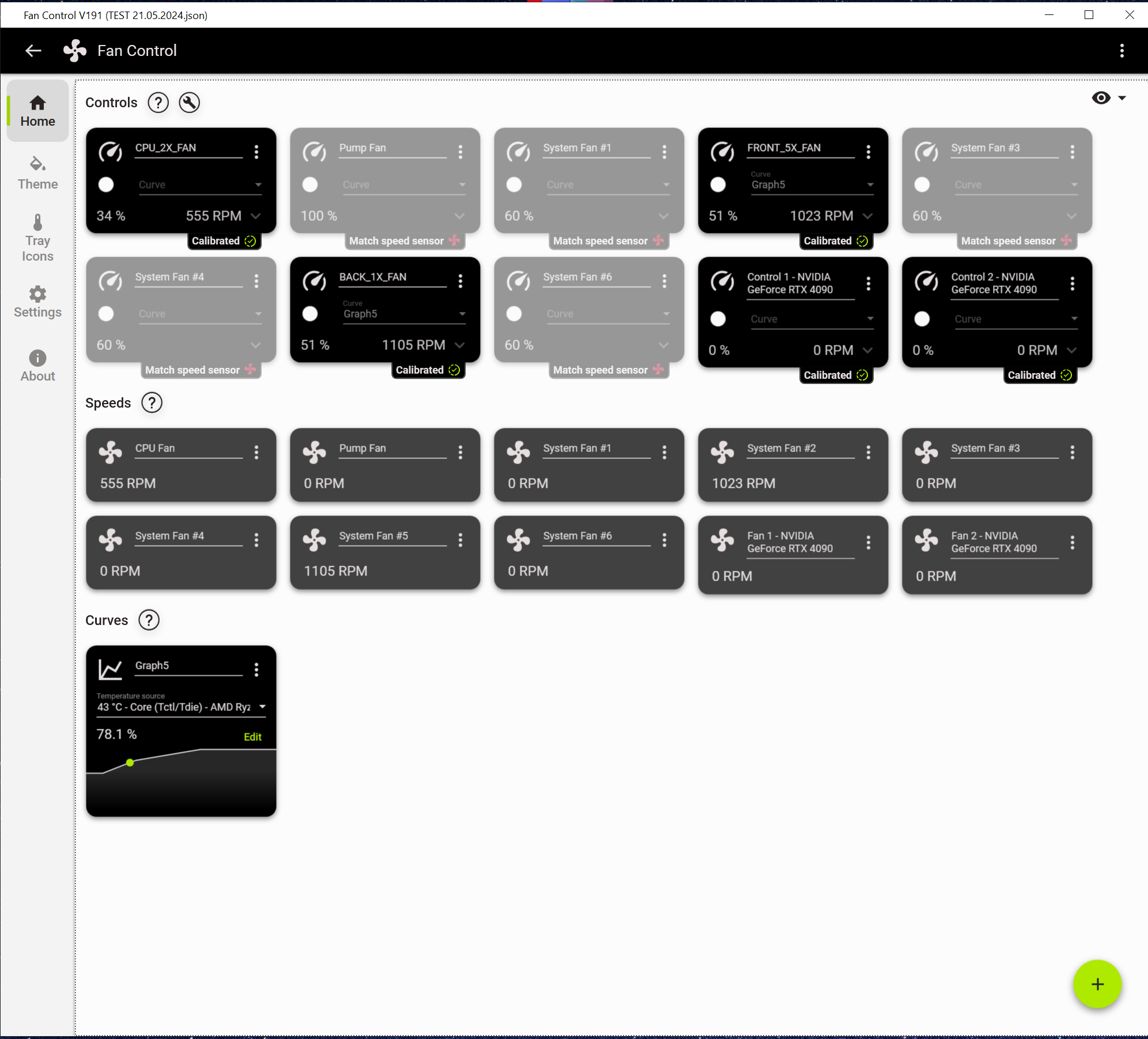

Kannst du in FanControl mal alle Kärtchen anzeigen lassen? Sollte dann so aussehen:

Ja, GPU Lüfter gehen nicht, zumindest bei mir nicht, bei Nvidia weiß ich es gerade nicht auswendig.



[frankyboy1967]

https://github.com/Rem0o/FanControl.ADLX/releases/tag/V0.2a herunterladen, dann in Fan Control in Plugins einfügen, Fan Control neu starten, falls noch nicht vorhanden, Custom Mix Sensor aus CPU und GPU erstellen, zb ccd1 (tdie), +GPU Core erstellen, das zb als Video benennen, eine lineare Kurve erstellen, editieren, dann als Temperatur quelle Video einstellen, es zb als Video Steuerung benennen. Bei der dann hoffentlich sichtbaren graka Steuerung bei curve Videosteuerung, dann sollte es funktionieren, hab ich bei jedem Lüfter so, dass ich die Videosteuerung drin habe. Es gibt auch plugins https://github.com/Rem0o/FanControl.Releases. Eventuelle Schreibfehler bitte Uhrzeit bedingt ignorieren, danke



[MonteSuma]

Danke, dann war ich wohl zu blöd. Aber ich meine, dass bei mir das Plugin gar nicht erst funktioniert hat. Ich hab meine GPU Lüfter mittlerweile am Mainboard angeschlossen. Es funktioniert sehr gut, daher lasse ich es erstmal so.

P.S: @frankyboy1967 dein Vollzitat solltest du entfernen, das ist hier nicht gern gesehen.



[frankyboy1967]

Vergaß zu erwähnen, dass du MAX Temperatur beim custom Sensor auswählen solltest.



[Ficus]

Weißt du wie die Lüfter verkabelt sind? Also welcher Lüfter an welchem Port sitzt? Ich gehe davon aus, dass die Front Lüfter alle 5 an dem PWM Splitter von Fractal hängen und der Lüfter im Heck einen eigenen Port auf dem Board hat? Wahrscheinlich ist das RPM-Signal von einem der großen Frontlüfter?

Das wusste ich tatsächlich nicht. Und du hast recht ...

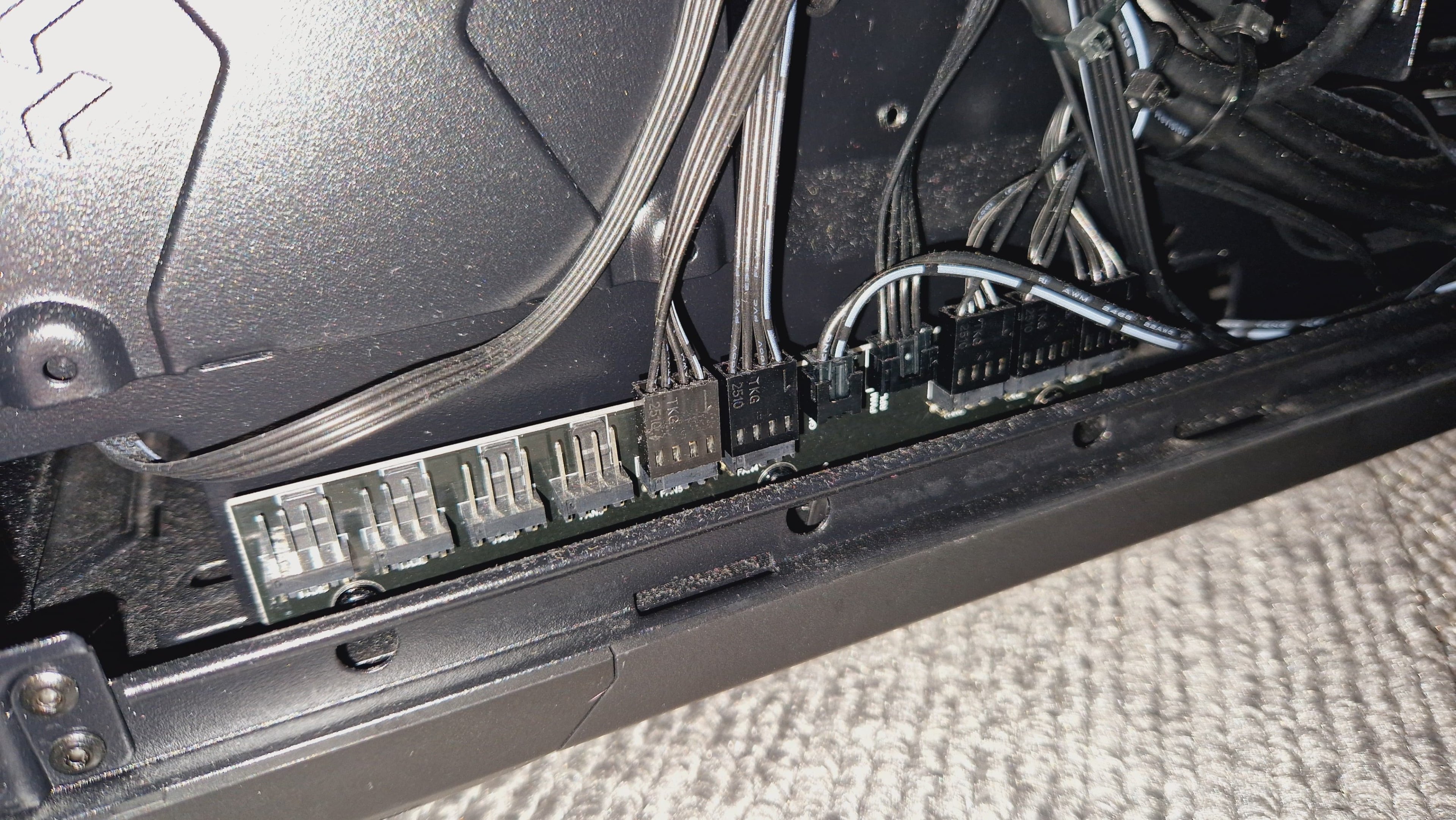

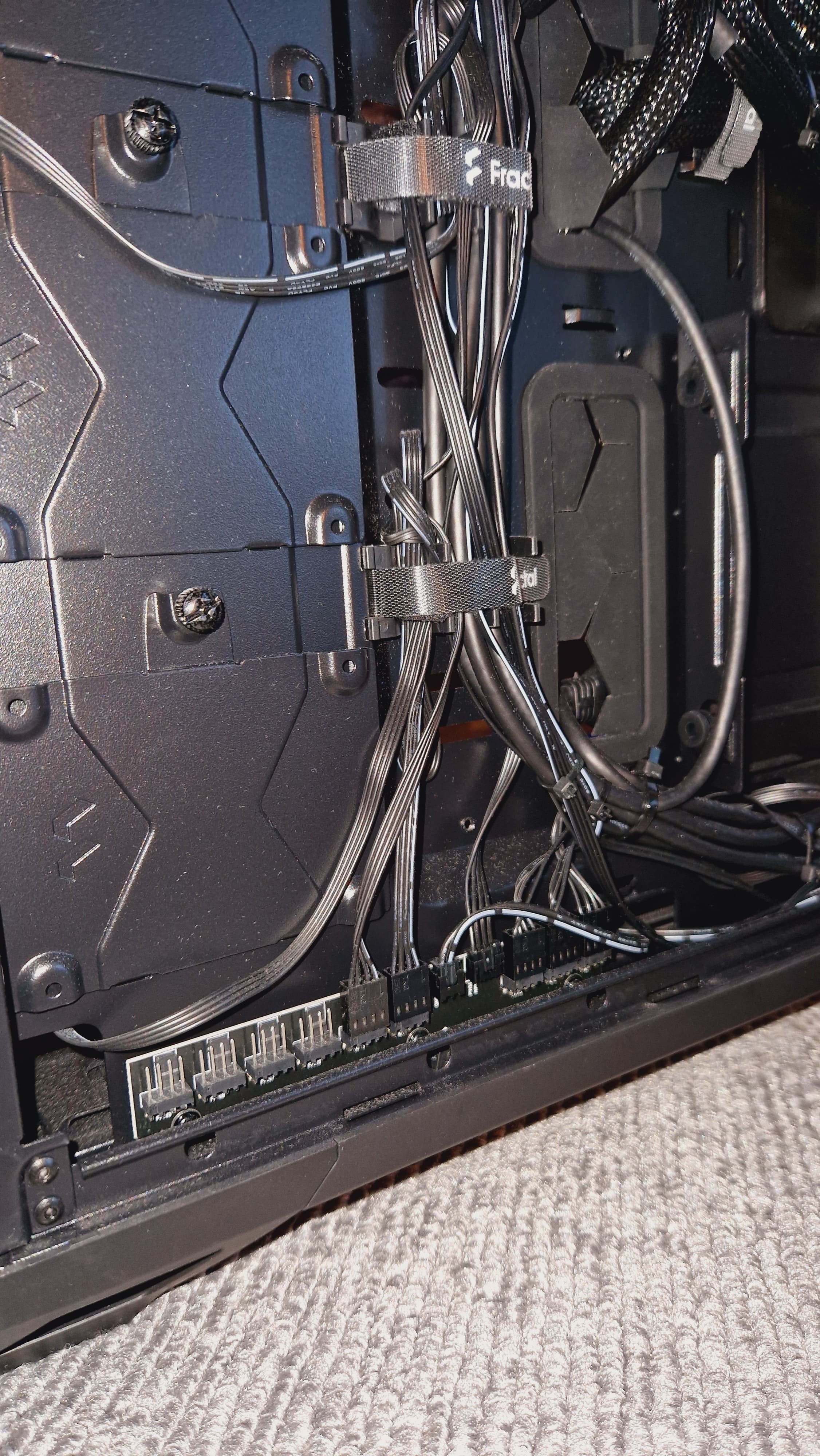

Die 5x Frontlüfter sitzen alle an einem "Fractal Nexus 9P Slim Splitter" auf der Rückseite unten am Mainboard. Ist auch das erste Mal dass ich so einen Splitter sehe. Der Splitter ist mit dem "SYS_FAN_2" und der Hecklüfter mit "SYS_FAN_5" auf dem MB verbunden. Leider kann ich nicht erkennen in welcher Reihenfolge die 5x Frontlüfter auf dem Splitter sitzen, ich möchte auch ungern die Kabel bei laufendem PC ziehen und schauen welcher Lüfter ausgeht. Ist wahrscheinlich auch nicht so wichtig? Und ich schätze der Moteur von Mindfactory hat es schon sinnvoll geschaltet.

Anhang anzeigen 1486527

Werden die Lüfter im Bios richtig erkannt?
Lassen sich die Lüfter über das Bios vernünftig steuern?
Welche Bios-Version hast du?

Das war der 1 Million Euro Hinweis. Hatte Gesternabend noch ein BIOS-Update gemacht, das hat bei mir alles etwas länger gedauert weil Microsoft meine PIN nicht mehr akzeptieren wollte und ich auch mein Passwort zu meinem MS-Account nicht wusste. Nach dem BIOS-Flash kann ich auch den Hecklüfter über die Kurven ansteuern. Und ein super Nebeneffekt, vorher hat der PC eine Ewigkeit zum starten gebraucht, glaub hatte mal 50 - 60 Sekunden gemessen. Nun sind es vielleicht 15 - 20 Sekunden. Freue mich total, danke für den Hinweis.

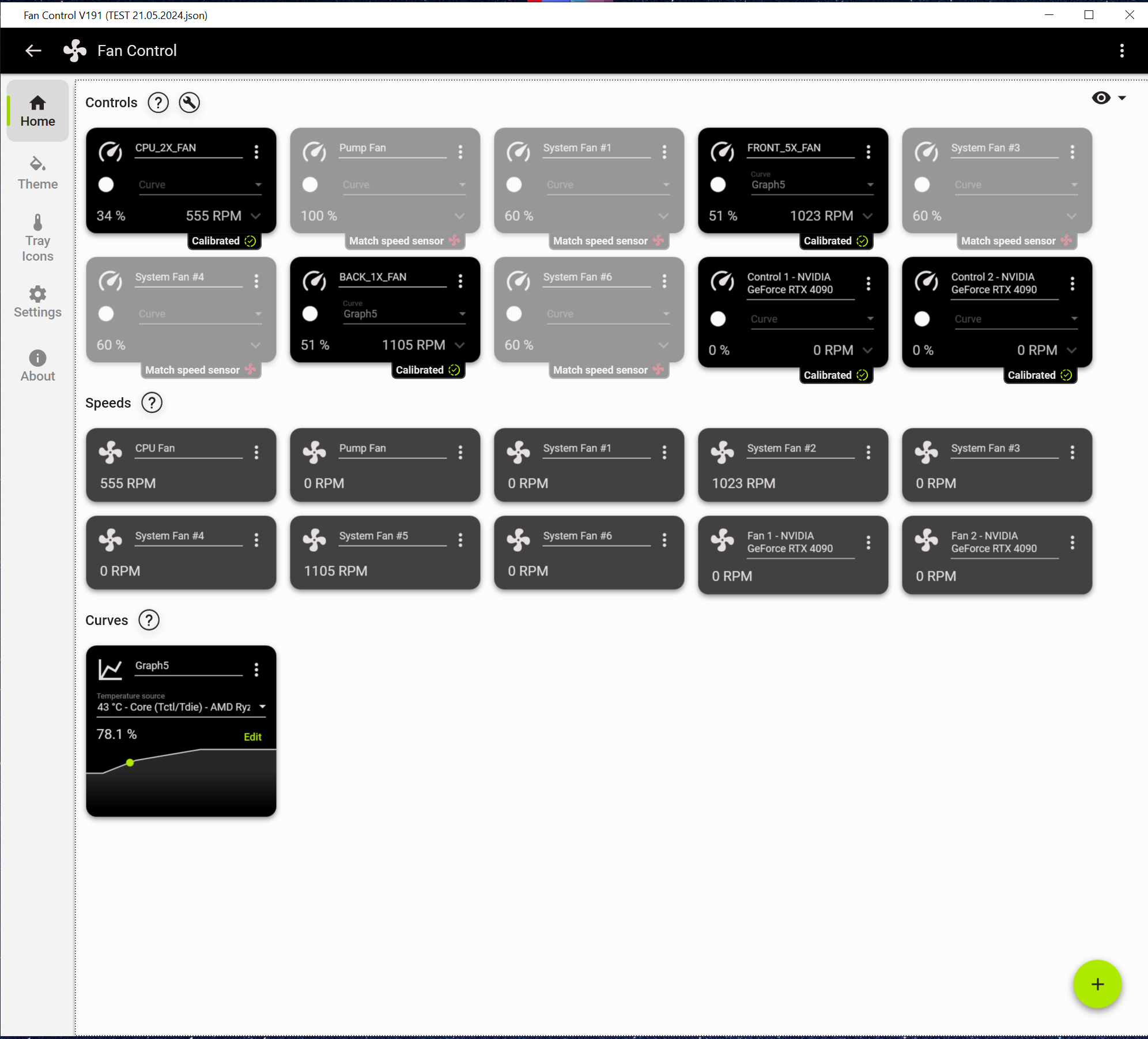

Kannst du in FanControl mal alle Kärtchen anzeigen lassen? Sollte dann so aussehen:

Ergänzung (22. Mai 2024)

Custom Mix Sensor aus CPU und GPU erstellen, zb ccd1 (tdie), +GPU Core erstellen, das zb als Video benennen, eine lineare Kurve erstellen, editieren, dann als Temperatur quelle Video einstellen, es zb als Video Steuerung benennen.

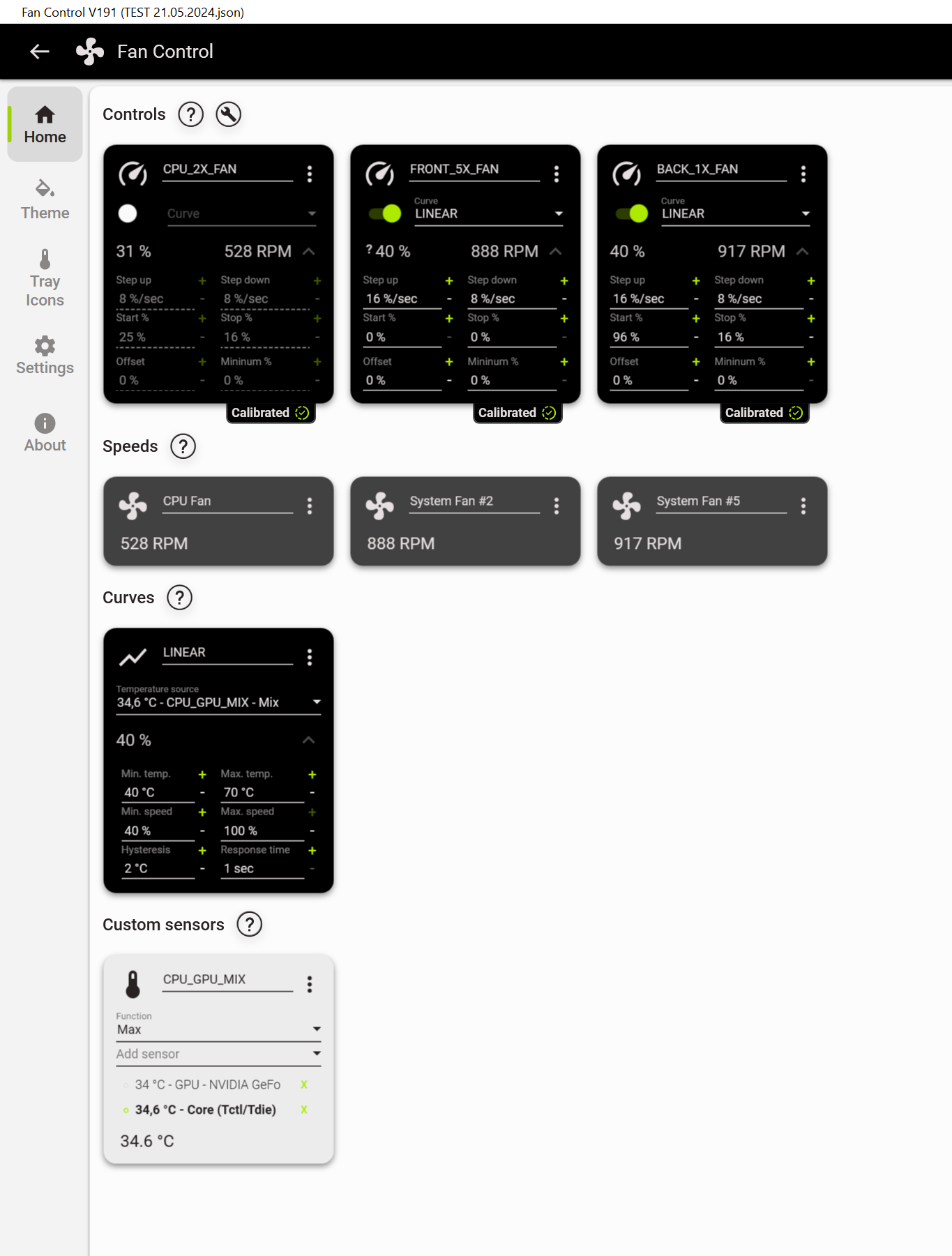

Nun bin ich bei der Einstellung der Linearen Kurve unsicher ... ist das so richtig / sinnvoll?



[MonteSuma]

Leider kann ich nicht erkennen in welcher Reihenfolge die 5x Frontlüfter auf dem Splitter sitzen, ich möchte auch ungern die Kabel bei laufendem PC ziehen und schauen welcher Lüfter ausgeht. Ist wahrscheinlich auch nicht so wichtig? Und ich schätze der Moteur von Mindfactory hat es schon sinnvoll geschaltet.

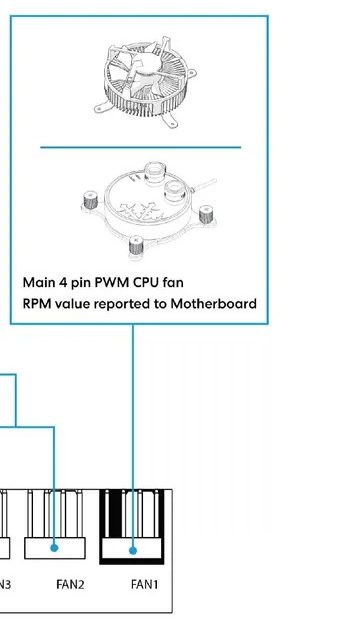

Ne, das ist eigentlich total egal, du musst dir halt nur bewusst sein, dass das RPM Signal nur von einem der Lüfter kommt und die restlichen Lüfter bekommen alle nur das PWM Signal, welches du den Lüftern gibst.
Steht ja auch so bei der Beschreibung.

Funktioniert jetzt alles oder nur der Hecklüfter?

Wenn die Frontlüfter immer noch nicht funktionieren, dann würde ich mal die Lüfter umstecken und schauen, obs was bringt. Also einen anderen Lüfter auf den ersten Slot "FAN1" packen.

Bios-Update war genau das Ziel meiner Fragen. Aber hast du auch probiert, ob du die über Bios Steuern kannst? FanControl überschreibt ja nur die Steueruing vom Mainboard, aber es wäre schon interessant ob das Mainboard die Lüfter richtig anstuern kann oder obs ebenfalls nicht geht.

Wenns auch im Bios nicht geht, wäre der nächste Test, ob statt SYS_FAN2 nen andere Slot besser funktioniert.



[Ficus]

Ne, das ist eigentlich total egal, du musst dir halt nur bewusst sein, dass das RPM Signal nur von einem der Lüfter...

Genau, passt.

Funktioniert jetzt alles oder nur der Hecklüfter?

Funktioniert super, alle Lüfter, CPU + 5x Front + 1x Heck, lassen sich ansteuern.

Bios-Update war genau das Ziel meiner Fragen. Aber hast du auch probiert, ob du die über Bios Steuern kannst?

Ja, ich konnte in den BIOS-Einstellungen, nach dem Update, alle Lüfter ansteuern. Konnte zwischen "PWM" und "VOLT" auswählen, hatte etwas rumprobiert und dann die Einstellung zurückgesetzt.

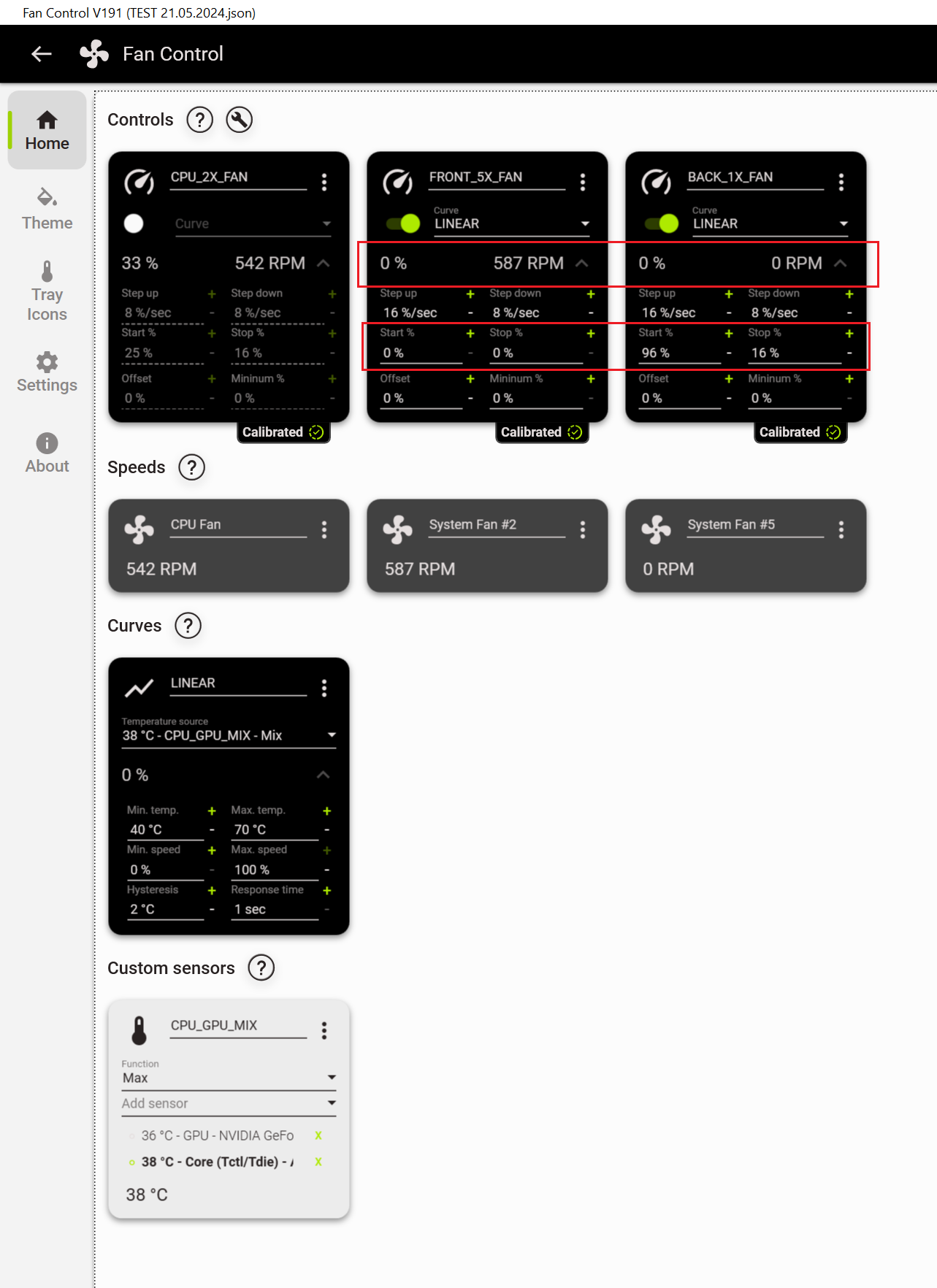

#1. Nachtrag:
Etwas verwundert mich immer noch. Die 5x Frontlüfter drehen sich immer noch mit ca. 580-600 RPM obwohl die Steuerung bei 0% liegt. Also ich kann diese Lüfter nicht komplett abschalten, ist aber auch nicht weiter schlimm, diese drehen sich so langsam dass keine Geräusche entstehen.



#2. Nachtrag:

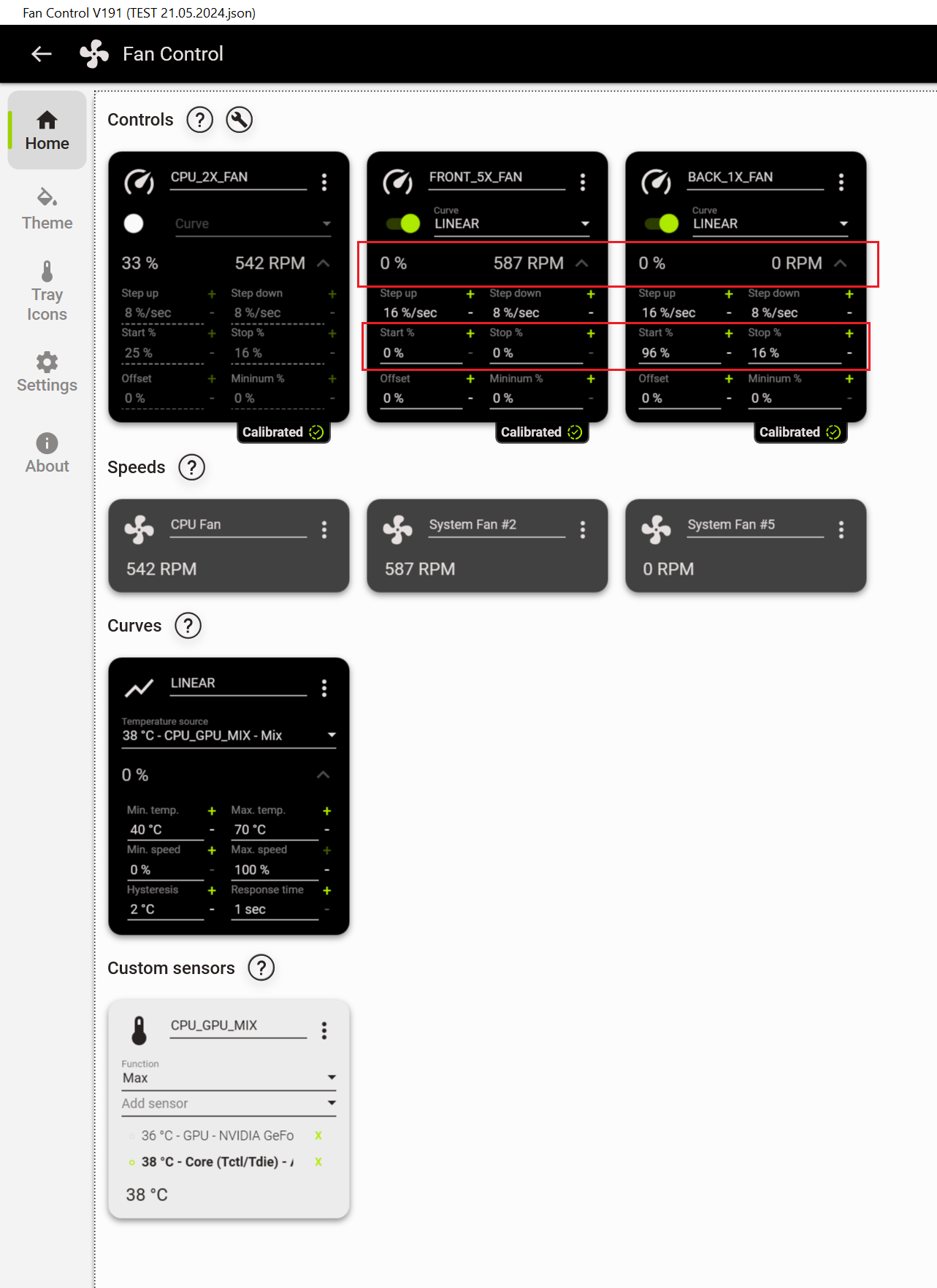

Die Werte bei "Strart %" und "Stop %" sind bei den 5x Frontlüftern und dem 1x Hecklüfter unterschiedlich, obwohl ich diese Werte nicht geändert hatte, soll ich das so belassen?



[MonteSuma]

Das wird was mit der Kalibirierung zu tun haben. Ich hab das bei mir nie gemacht, hab alles manuell eingestellt und hat funktioniert.
Dass die Werte unterschiedlich sind, ist ganz normal. Das kommt daher, dass es unterschiedliche Lüfter sind und daher die Werte und das Verhalten einfach anders ist. Start % heißt, wenn du bei 0% anfängst und schrittweise erhöhst, ab welchem Prozentwert der Lüfter anfängt konstant zu drehen. Stop % ist die andere Richtung, du fängst bei 100% an und gehst immer weiter runter, bis er dann ab einem Punkt aufhört zu drehen.

Bei Front 5 ist der Wert halt 0, weil die sich immer drehen, egal was du einstellst

Dass die Lüfter auch bei 0% laufen dürfte eigentlich nicht sein, aber mehr fällt mir gerade dazu auch nicht ein.

Ergänzung (22. Mai 2024)

Achso wait... Setz die Werte mal bei beiden Lüftern auf jeweils 10% und schau, ob das was ändert.

Ergänzung (22. Mai 2024)

Konnte zwischen "PWM" und "VOLT" auswählen, hatte etwas rumprobiert und dann die Einstellung zurückgesetzt.

Volt ist für 3 Pin Lüfter, die über die Spannung eingestellt werden, PWM hat ein Singal von 0 bis 100% und daher einen Pin mehr. PWM ist bei dir schon die richtige Einstellung.



[modena.ch]

Dass die Lüfter auch bei 0% laufen dürfte eigentlich nicht sein, aber mehr fällt mir gerade dazu auch nicht ein.

Doch natürlich, nicht alle Lüfter bieten über PWM Steuerung bei 0% einen Lüfterstop an, dann laufen sie einfach mit ihrer Minimaldrehzahl weiter. einen Zero RPM Modus oder Lüfterstop muss der Lüfter explizit unterstützen.
Teilweise kann das auch das Board über den PWM Anschluss im Bios regeln, dass der Lüfter bei 0% stehen bleibt.
Aber auch das muss vom Board unterstützt werden und ist nicht selbstverständlich.
