DDR3 vs DDR4

OoDex

Cadet 3rd Year
Dabei seit
Okt. 2014
Beiträge
35
Guten Tag!

Ich befasse mich zum ersten Mal vertieft mit dem RAM und bin über folgendes (bildlich) verwundert:

Bei DDR-DDR3 steht meist Dual Channel dabei. Wenn ich das richtig verstanden habe: Es gibt Steckplätze. 2 Steckplätze bilden einen Speicherkanal. Es gibt mehrere Speicherkanäle (Dual-Quadchannel). Verschiedene Channel müssen immer gleiche GB-Zahlen haben, sollte etwas drinnen stecken (Steckplatz 1+2 = 1GB+1GB, Steckplatz 3+4 = 2GB + 0GB <-- Auch wenn dies nicht immer zugelassen ist würde es den Sinn erfüllen).

Soweit so gut, die Steckplätze kenne ich persönlich und habe es auch mehrmals verbaut.

Nun war ich verwundert, da bei DDR4 gar kein Dual Channel mit aufgelistet war und war irritiert, zuerst dachte ich "Gut, da zuvor fast ausschließlich nur bis Dual Channel möglich war hat man es dazu geschrieben, mit DDR4 geht es eben weitaus höher", aber dann stand dort:
"Die Speicherkanäle müssen nicht blockweise bestückt werden, wie etwa im Dual-Channel-Betrieb, um die Transferrate zu erhöhen. Jeder zusätzliche RAM-Riegel erhöht die Transferrate des gesamten Speichers sofort. Das liegt daran, weil jedes Modul direkt an den CPU-Controller angebunden ist."

Wie ist das zu verstehen? Ist das ein neuer Slot? Bzw viele neue Slots die dann komplett unterschiedliche Riegel zulassen, oder müssen es noch immer die selben sein wie zuvor?

Ich hoffe jemand kann das für einen Dummi gut erklären xd

Grüße,
Dex

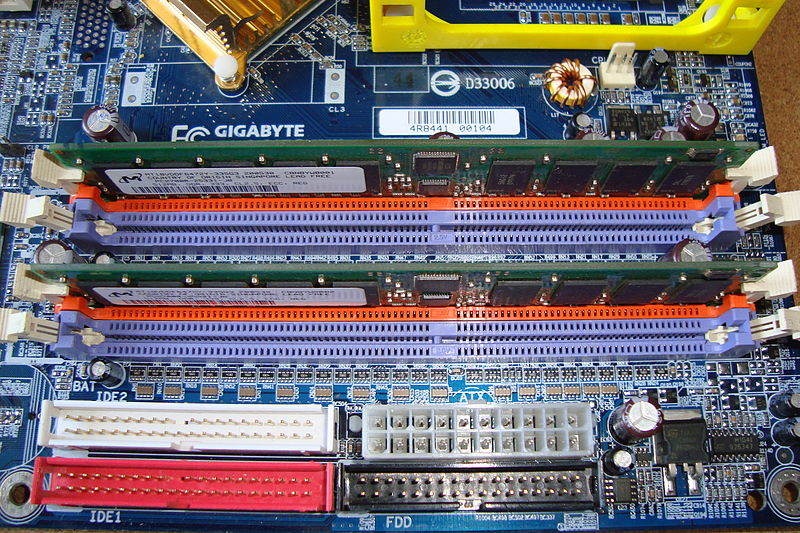

Edit: Damit man versteht was ich meine: Hier sieht man 4 Steckplätze, jeweils 2 auf 2 Speicherkanäle verteilt, Bild von Wikipedia
