2 Patchpanels an einem Switch - geht das ?

[LeroyMV33]

Hallo,


ich habe bei mir im Technikraum nicht ausreichend Platz für einen Netzwerkschrank. Mein ursprünglicher Plan war es, die CAT 7 Verlegekabel an ein Patchpanel anzuschließen und von dort weiter zum Switch.

Ich wollte gerne ein 24-Port Patchpanel verwenden (mindestens aber 16 Port).

Die gibt es soweit ich recherchieren konnte nur für Netzwerkschränke und nicht für die einfache Wandmontage. Die für eine Wandmontage besitzen maximal 12 Ports.

Nun zu meiner eigentlichen Frage:

Kann ich die Verlegekabel auf 2 geerdete Patchpanels (jeweils 12 Ports) aufteilen und von den beiden Patchpanels jeweils Patchkabel zu dem einzelnen Switch (24 Port) legen. Würde das funktionieren?

Ein Netzwerkschrank wäre mir auch viel lieber, allerdings kann man sich im Altbau leider nicht immer alles aussuchen.



Danke im Voraus!



[Nilson]

Warum sollte es nicht gehen? Patchpanele sind nur dumme Verbinder.



[Incanus]

Jeder Anschluss an einen Patchfeld hat keinerlei Verbindung zu seinen Nachbarn. Ob Du also ein 24er, zwei 12er oder 24 einzelne verwendest, spielt keinerlei Rolle.



[Ralfii]

Im Prinzip geht das schon was du vor hast.


Bei beengten Platzverhältnissen habe ich auch schonmal sowas ähnliches hier montiert:

https://profipatch.com/netzwerkschr...SNvzUaQNOcxVfQ-VeusDy7JMMQ811FIUaAvHBEALw_wcB



Auch Normale Patchpanels haben wir schon irgendwie an die Wand "gespaxt" oder in ein Multimediafeld im Stromkasten....



[madmax2010]

Jeder Anschluss an eine Patchfeld hat keinerlei Verbindung zu seinen Nachbarn.

Ja doch schon, die Erdung wenn alles ordentlich gemacht wurde.
Aber da reicht schon 1 Kabel zwischen beiden PP und die sind auch verbunden



[Incanus]

Die Erdung spielt für die elektrische Funktion keinerlei Rolle.



[Prime2k]

Nabend,

funktioniert ohne Probleme. Aber es gibt so etwas: https://www.metz-connect.com/home/p...aeuse-(cp-scp-so).ff.de.html?id=130861-2402-E

Würde das nehmen. Allein schon wegen der Übersicht.

lg



[tRITON]

@Incanus: Doch ... Verbinde mal 2 Netze mit unterschiedlichem Potenzial ... Das kann brandgefährlich sein



[Incanus]

Sorry, aber das hat mit dem Thema hier doch nichts zu tun.



[LeroyMV33]

Danke an alle für die schnellen und sehr hilfreichen Antworten!



[Raijin]

Das ist übrigens gar nicht so unüblich. Sandwiches aus 2 Patchpanels oben und unten sowie einem Switch in der Mitte sehen extrem aufgeräumt aus, wenn man die obere Reihe der Switch-Ports auf das obere Patchpanel verbindet und die untere Reihe auf das untere Panel. Sieht man beispielsweise häufig bei 48-Port-Switches mit 2x 24er Patchpanels. Dadurch gibt es weniger "kreuz und quer" bei den Patchkabeln.



[LeroyMV33]

Danke nochmal an alle. Habe es jetzt so gelöst. Switch kommt natürlich noch wenn die Sanierung abgeschlossen ist.



[hanse987]

Ein Patchpanel (und evtl. auch der Switch) bei dem die Ports nach oben ausgerichtet sind finde ich suboptimal. Da lagert sich jeglicher Staub und Schmutz im Port ab.



[LeroyMV33]

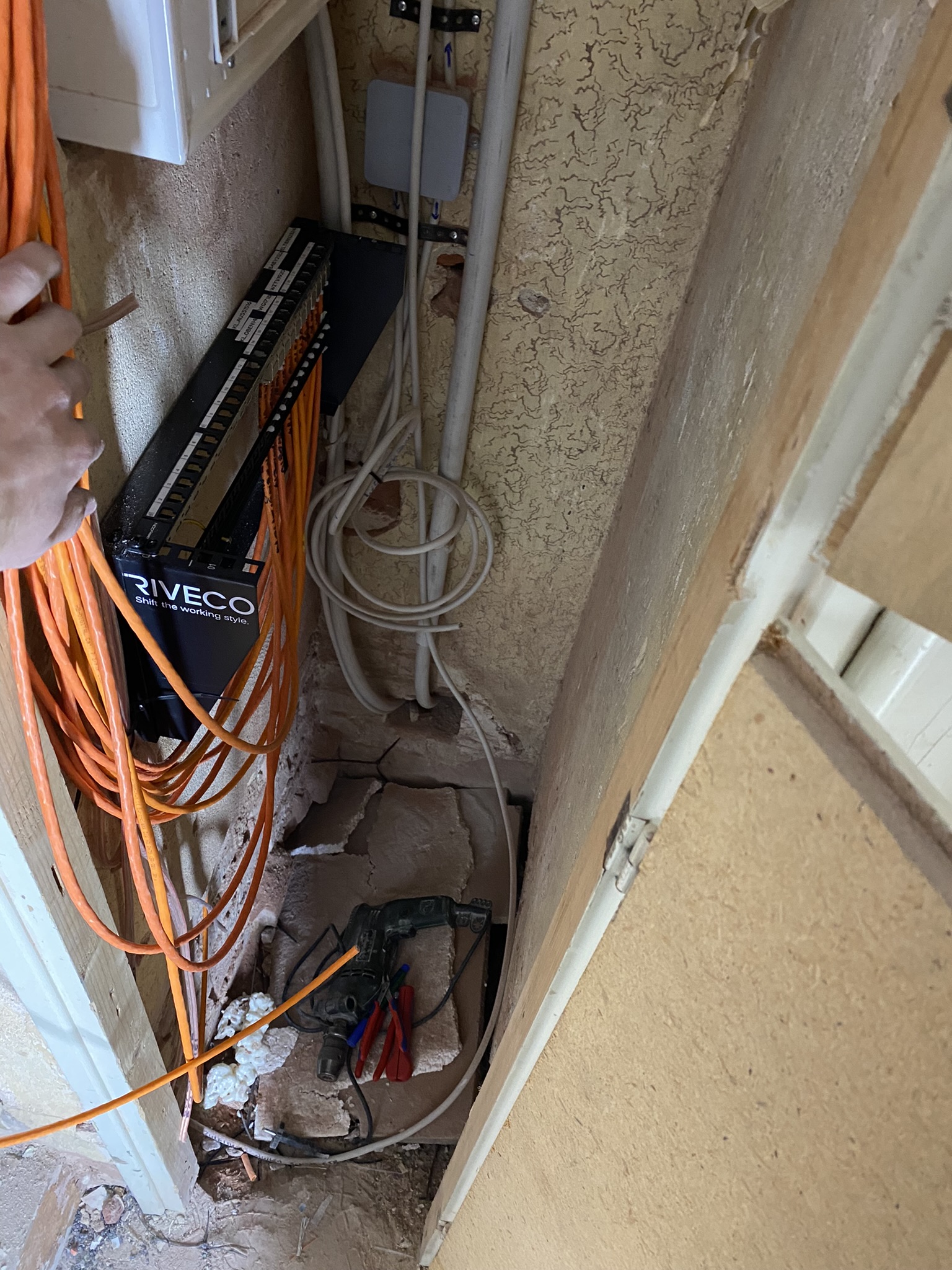

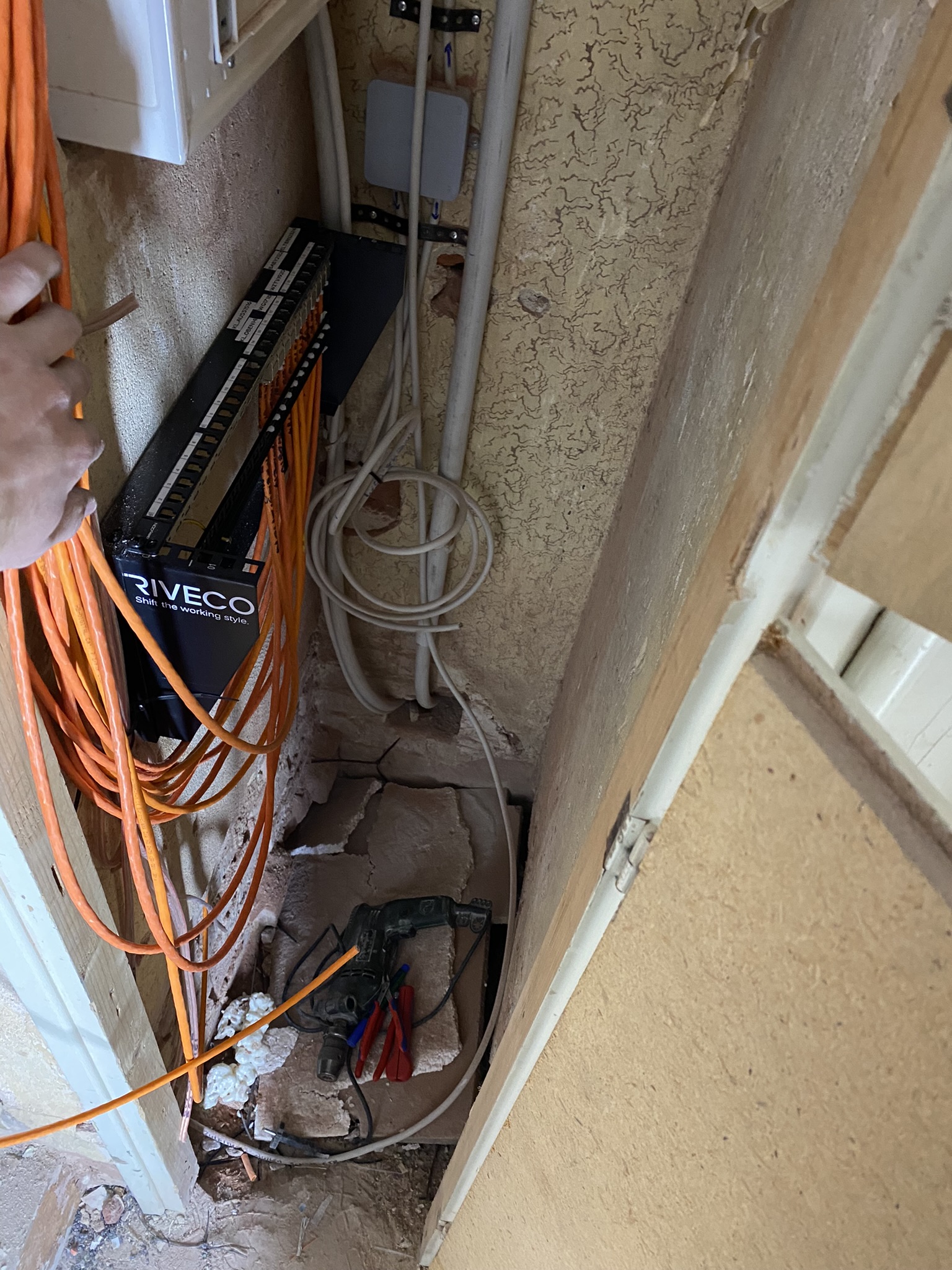

Deswegen sind die Ports ja aktuell abgeklebt. Es ist bei mir wie gesagt aus Platzgünden. Wenn alles fertig ist kommt noch eine Abdeckung drüber, die ist jetzt noch nicht montiert. Anbei noch ein älteres Foto wie die Platzverhältnisse dort sind. LG



[SaxnPaule]

Hab ich bei mir im EG genauso gemacht. So passt die Verteilung prima unter dem Stromkasten. Da der "Raum" bzw. die Niesche in der Wand verschlossen ist, gibts da auch keinen nennenswerten Staub.



[SaxnPaule]

Ich sehe gerade, dass das Erdungskabel noch nicht angeschlossen ist. Du hast doch den Stromkasten direkt darüber. Leg dir ein 6mm² Kabel vom Patchpanel bis in den Stromkasten und lasse es anschließen.



[LeroyMV33]

Steht dieses Wochenende bereits auf der To-Do Liste hatte gestern Abend keine Lust mehr nachdem ich ca. 20 Keystone Module angeschlossen habe.
