Projekt ELMOKO's RC690 modding EedL.

[ELMOKO]

coolermaster CM 690 Edel

Update: NEUE fotos immer seite 4 heute 21.1.2012 gehäuse fertig.

HI. CB user. Ich möchte gerne mein 1. Projekt vorstellen. edEL modding" es hat aber nichts im sinne mit EDEL zutun, wie es vielleicht andere leute denken.

Kommen wir aber zu dem Projekt. Bearbeitet wird ein Cooler master CM 690 Pure Gehäuse, im ganzen schaut es ja recht gut aus! was mir aber 3-4wochen nach dem kauf zu Öde wurde. Und so kommt man auf die ideen es so zu gestalten wie es einen selbst gefällt. Also ran ans schrauben,flexen. und so nahm es seinen lauf.
​

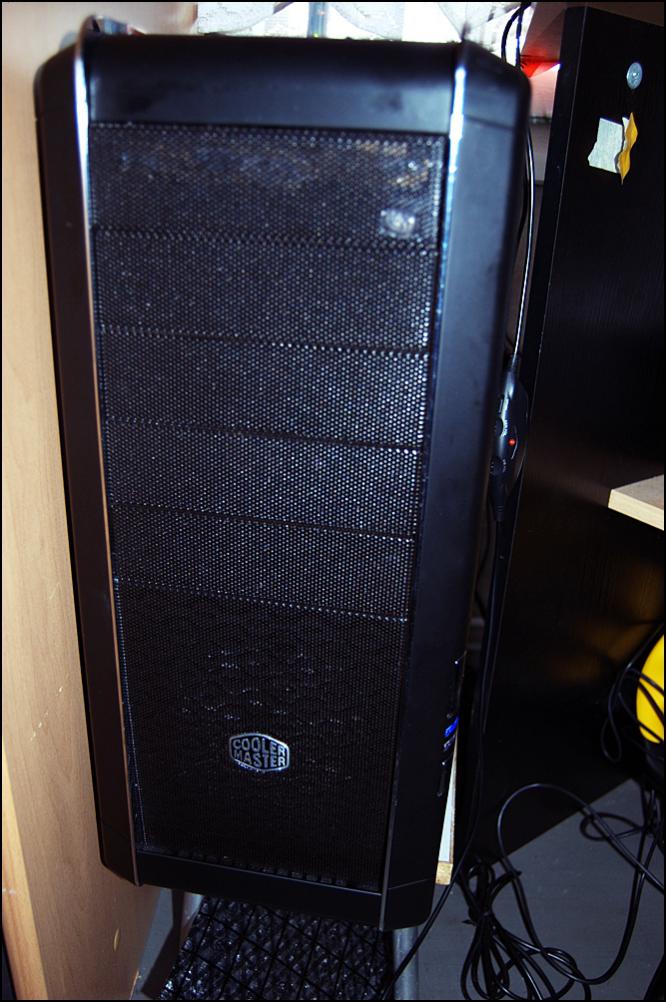

so sah es mal aus..




System Hardware. schon vorhanden.
i5 2500k
gigabyte 1155 z68.
8GB Corsair Vengeance DDR3-1600 black
hd 6850pw
Be quiet STRAIGHT POWER E8 580W / CM



Kühlungssystem.
1x cpu EK Water Blocks EK-Supreme LTX
AGB 2x 150 Phobya Balancer Gold.
1x 240 Black ICE GT Xtreme - 240 Radiator
1 x MagiCool SLIM SINGLE 140 MC Radiator
1 x Alphacool HF 14 Smart Motion Universal Copper Edition für: für die hd6850.
3x Enermax T.B.Silence Fan UCTB12 - 120mm
1x BeQuiet Silent Wings USC Lüfter (140x140x25)
8 x 13/10mm (10x1,5mm) Anschraubtülle 90° drehbar G1/4 - kompakt
12 x 13/10mm (10x1,5mm) Anschraubtülle G1/4 - kompakt - vergoldet
2 x Koolance Doppelnippel G1/4 AG auf G1/4 AG mit O-Ring - Blac
1 x Fillport Black POM Universal
1 x 2 Wege Kugelhahn Messing G1/4 Typ 2
1 x Anschlussoption Messing TEE T-Stück G1/4" - black nickel
3 x Koolance Schlauch 13/10mm (3/8"ID) Black
1 x EK Water Blocks EK-CPU Easy Mount HF - Nickel
4 x Alphacool HF L-Verbinder G1/4 IG auf G1/4 IG - Deep Black
1 x Alphacool HF Doppelnippel G1/4 AG auf G1/4 AG drehbar - Deep Bla
5 x Alphacool HF Doppelnippel G1/4 AG auf G1/4 AG mit O-Ring - Deep
5 x Phobya Verlängerung G1/4 auf G1/4 - gerändelt - vergoldet
1 x Verlängerung G1/4 auf G1/4 50mm - gerändelt - black nickel​

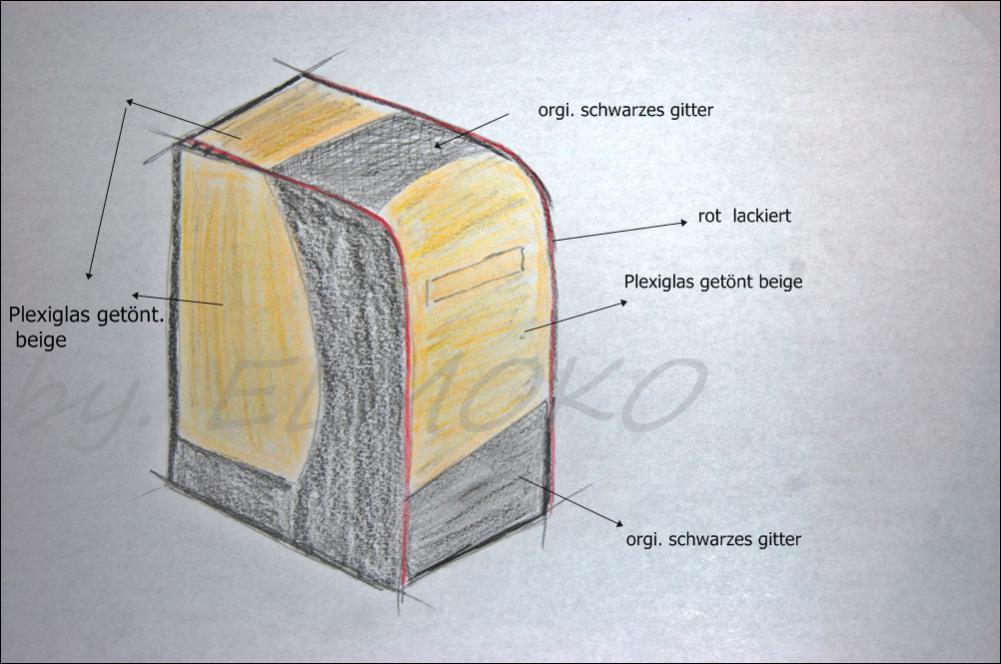

DIE Änderungen am CM690.

Änderungen am case Deckel Oberteil:

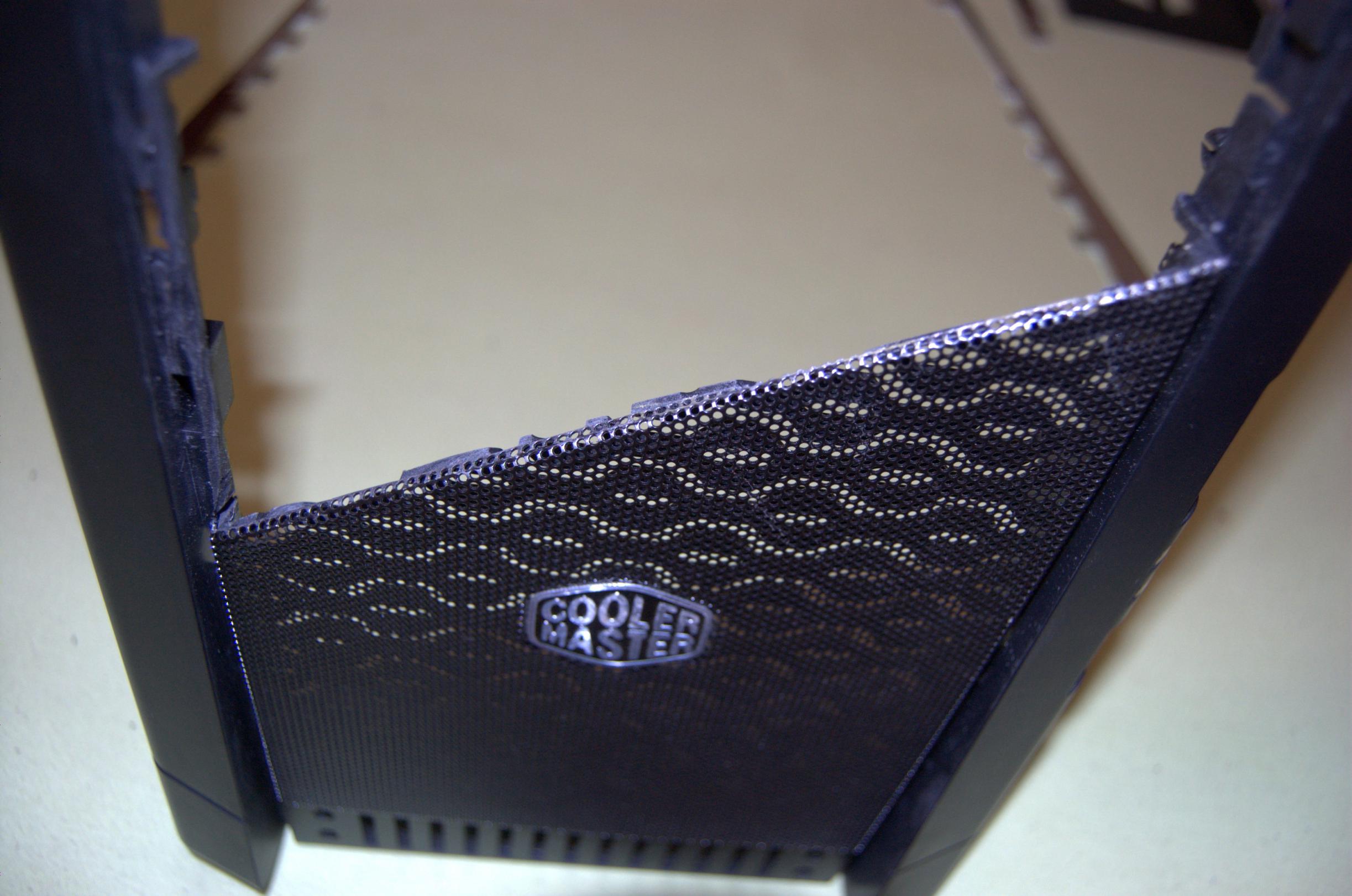

Änderungen am case Frontteil:

Änderungen an linke, reichte, seitenTüren

Kürzung des case's










Erste arbeiten. am case. glaube dazu brauche ich nicht viel zu sagen.

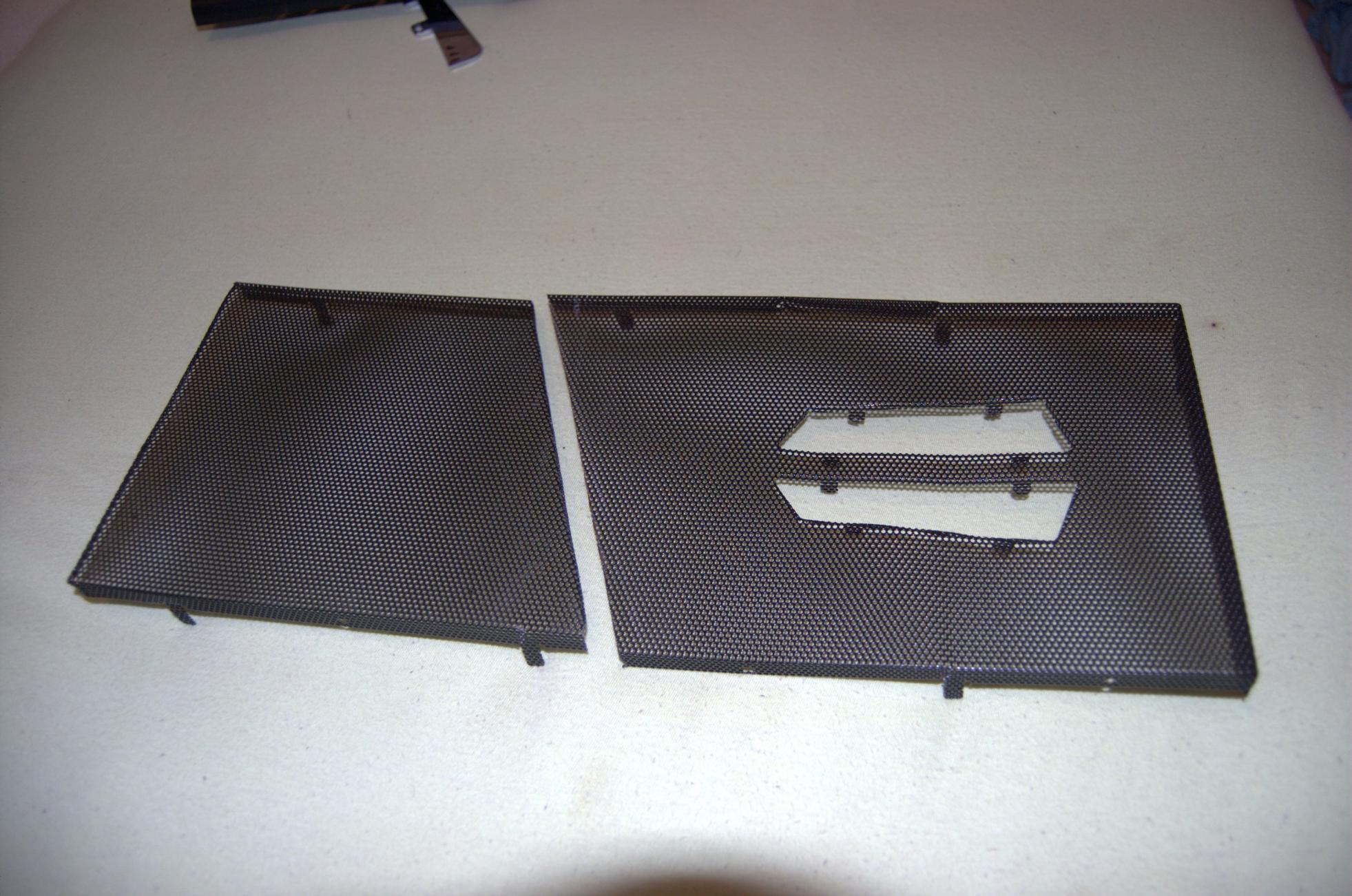

oberteil.. gitter abgemacht und eine schräge mit der flex geschnitten.



[sOne]

Hallo,

Erstmal viel Erfolg!

und lasse ich ihn lasern oder mache ich es selber mit en drehmel denke mal wird sehr schwer werden..das der name schwungvoll geschrieben wird.

Mach es selber. Ist gar nicht so schwer. Wenn du auch so mit deinem Stift schreiben kannst, kannst du es auch so. Wenn du willst kann ich dir ein Bild geben, wo der Arbeitskollege von meinem Vater seinen Namen geschrieben hat. Er hatte zum ersten mal meinen Dremel in der Hand und konnte perfekt mit ihm umgehen.


mfg sOne



[w0nd4bra]

Warum fängst du nich gleich an ^^?



[ELMOKO]

hmm.. glaube das geht mit dem drehmel nicht das ich ja nicht das Plastikglas nutzte für den namen.
sonder das gitter. wie foto. ( nur der name da jetzt ist nicht der richtige, wollte nur zeigen was ich meine)

Warum fängst du nich gleich an ^^?

weil Ich ab freitag auf montage bin..daher fange ich erst in 2-3 wochen an. geht leider nicht anders.


Hier ist das oberteil dran.

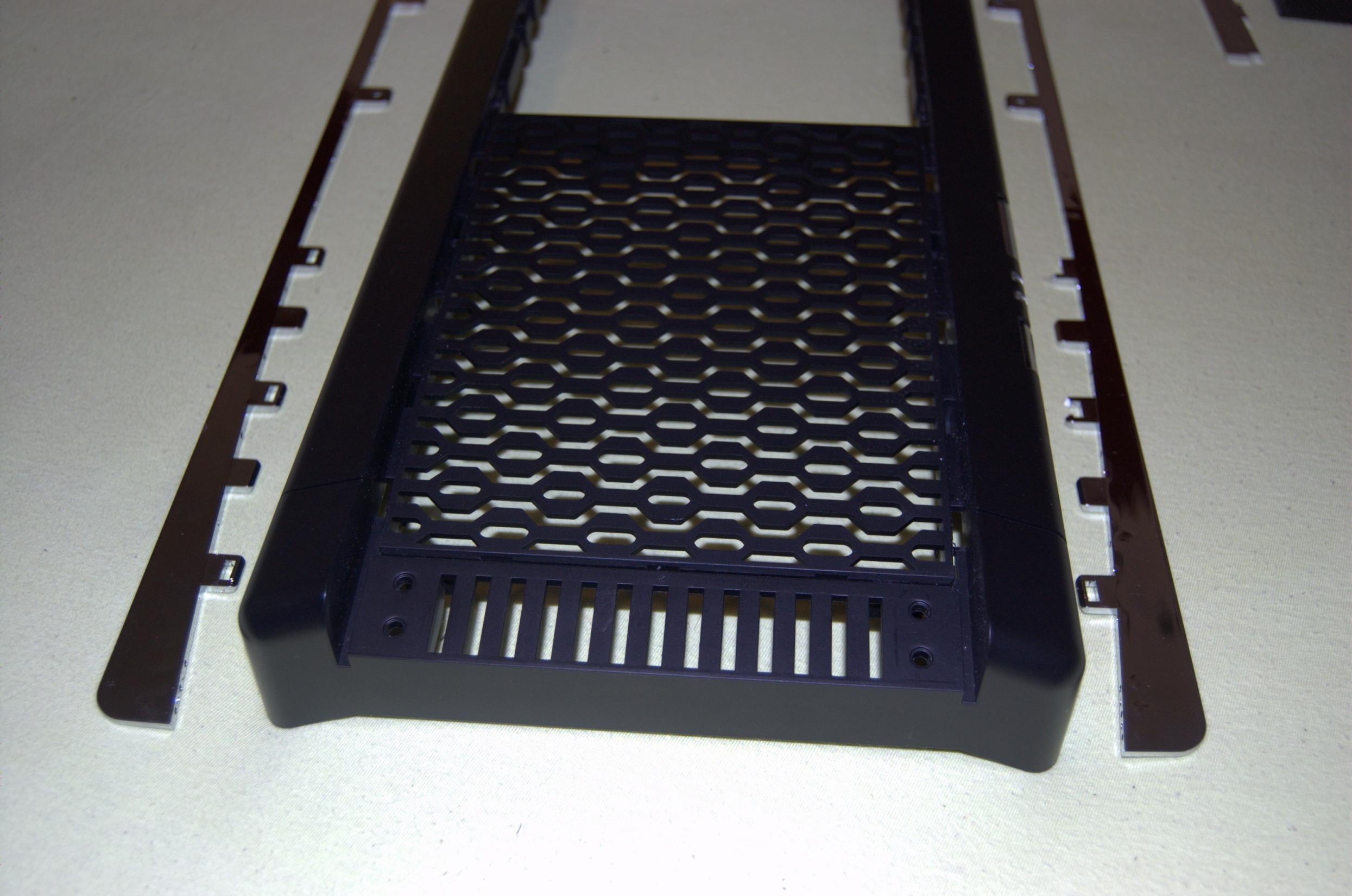

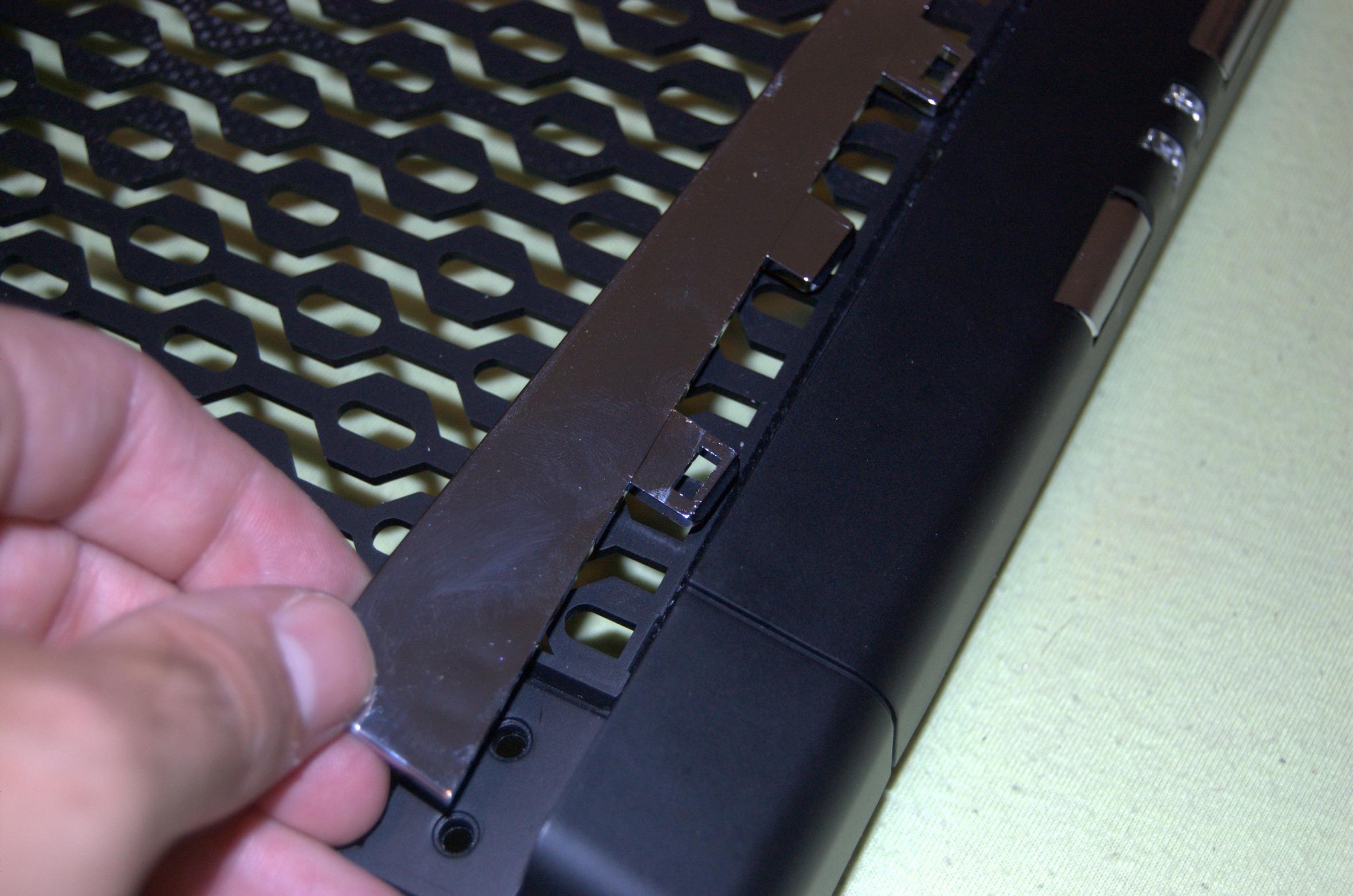

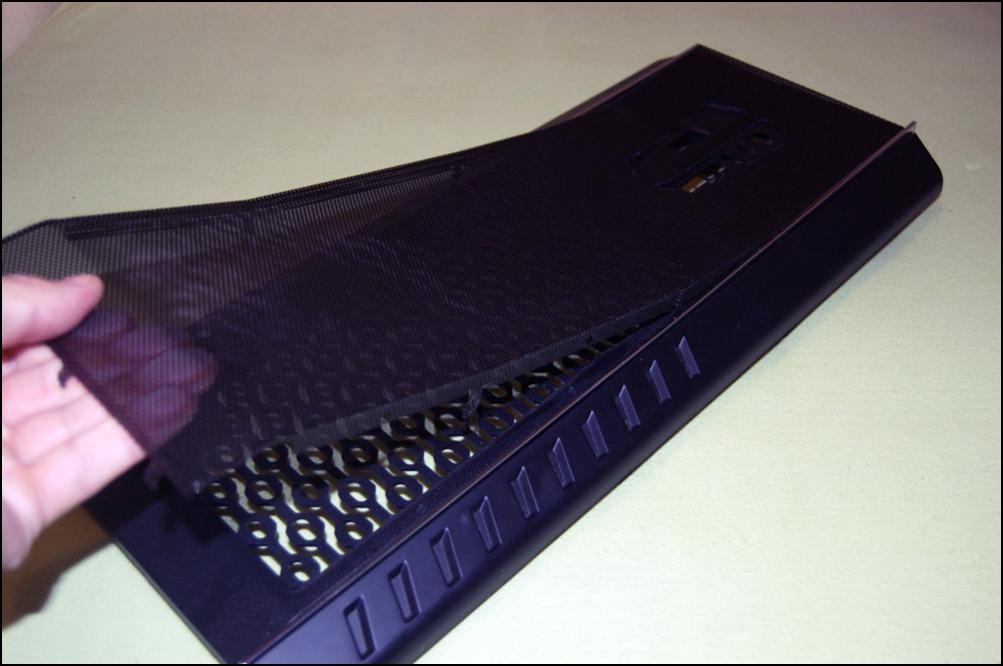

erstmal gitter entfernen.. da ich das nicht alles brauche ist es nicht schlimm wenn sich was verbiegt.

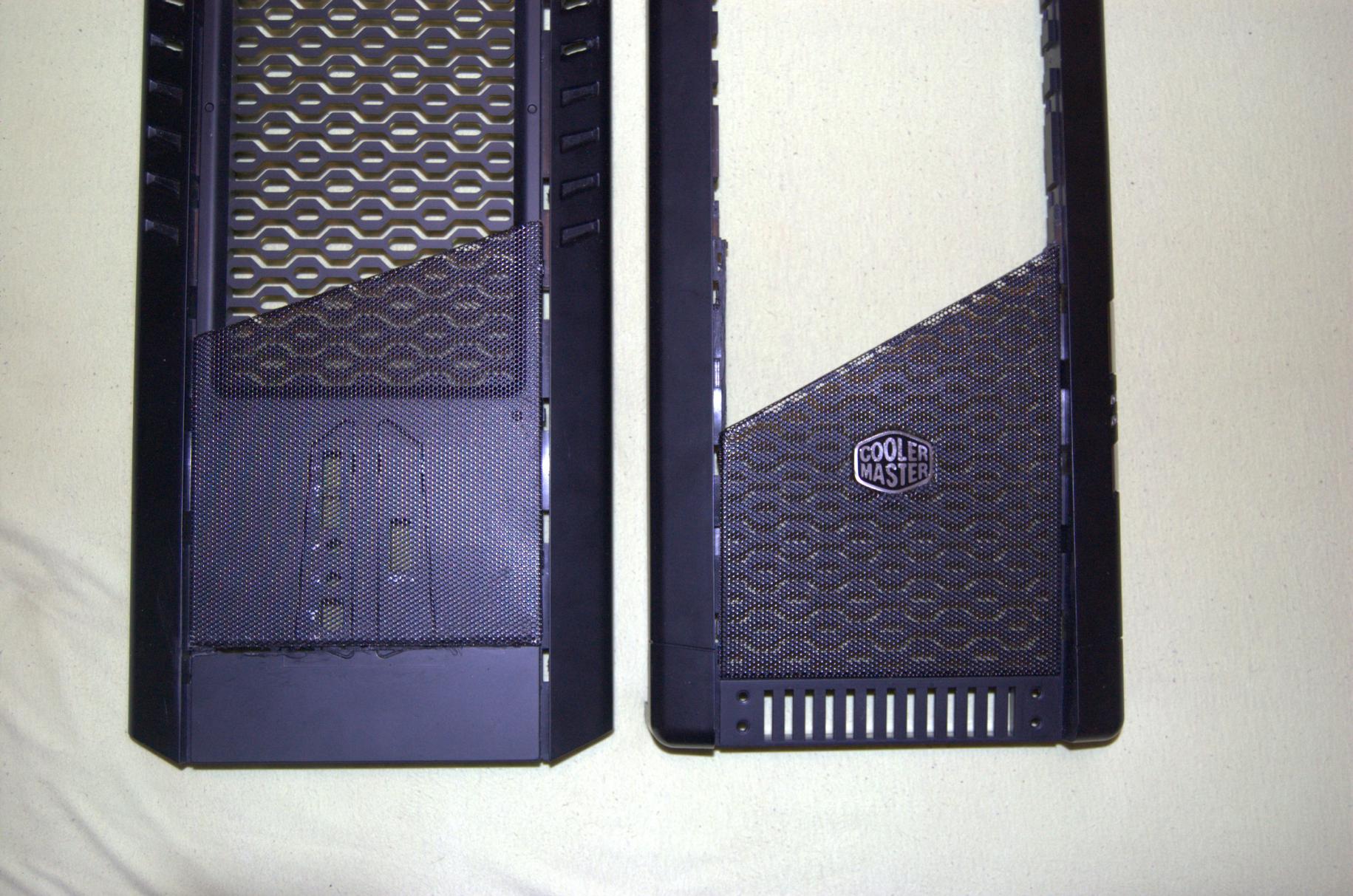

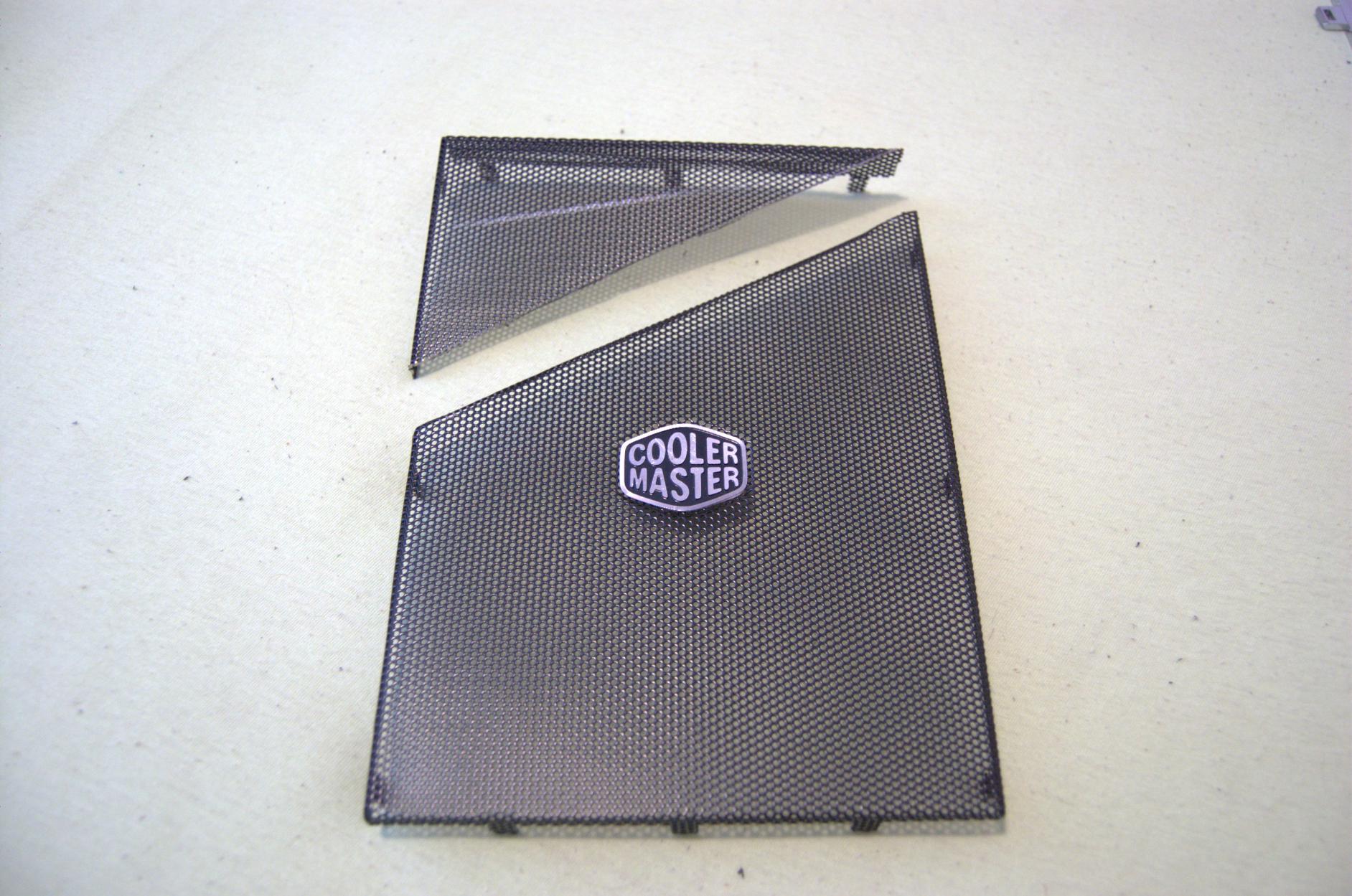

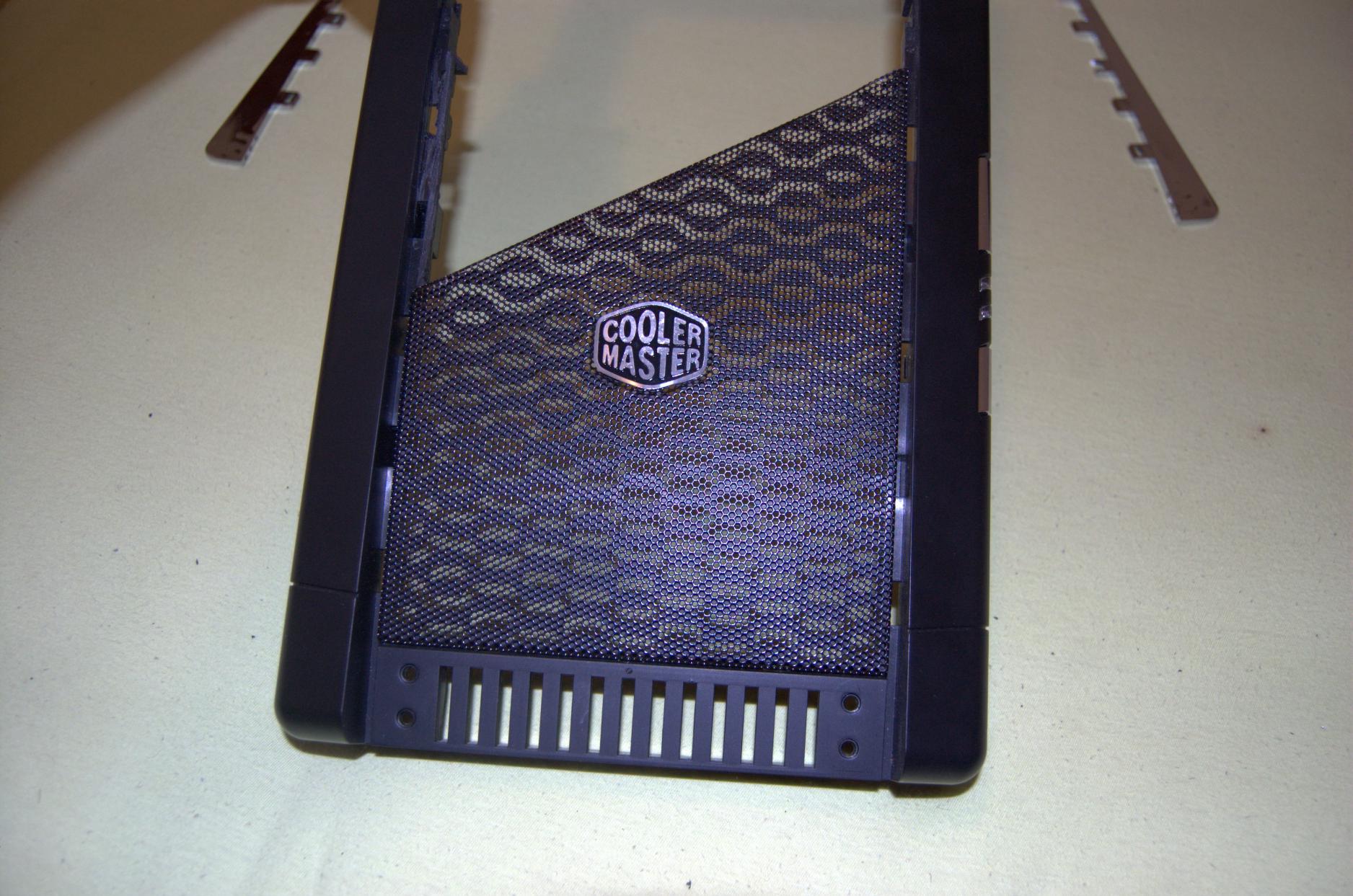

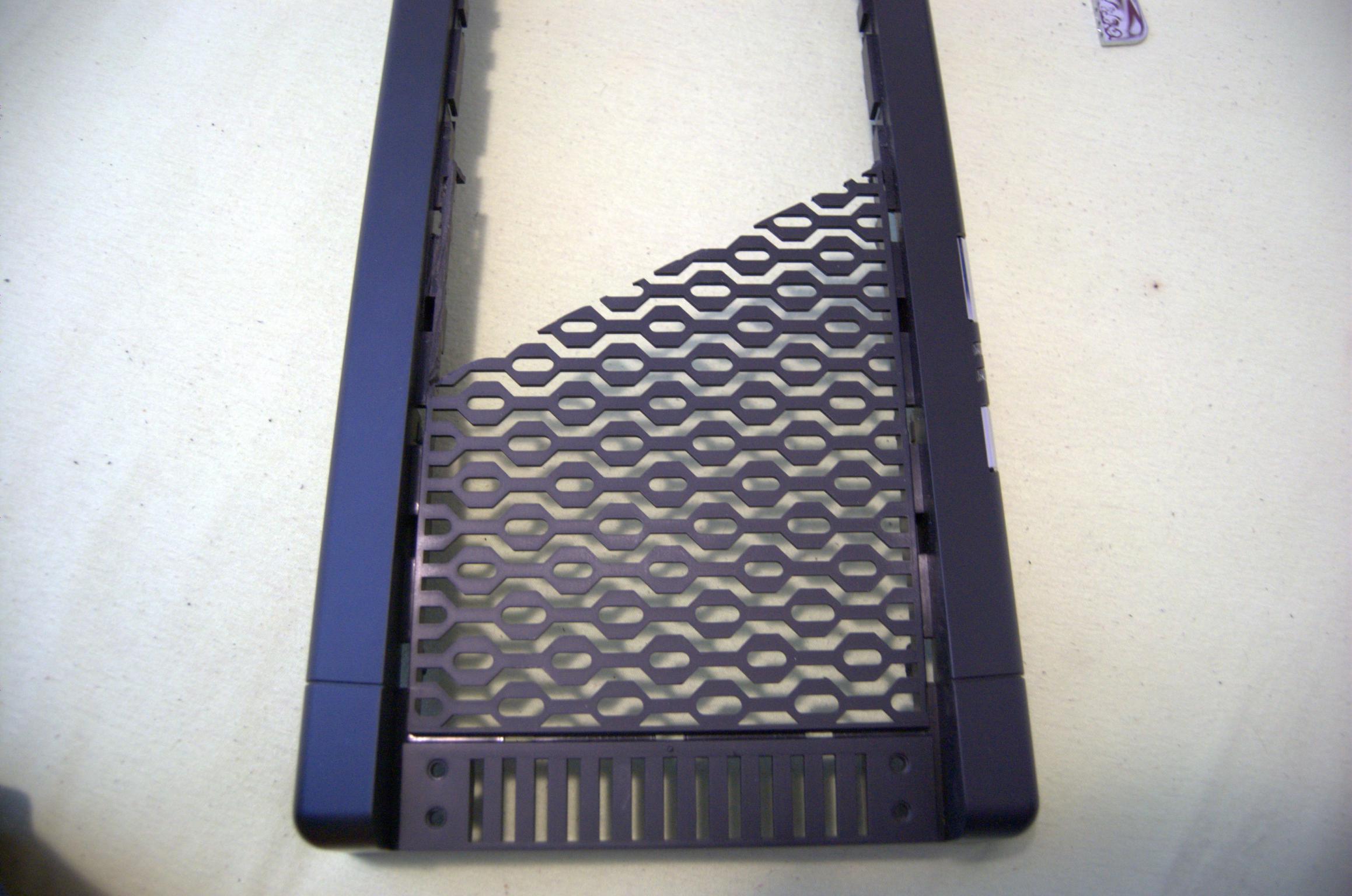

auch das kürzen des gitters mit der flex.. und gleich mal eine schräge geschnitten.. auch hier wieder mit hammer umgeknöppelt. der rest vom vom gitter geht in müll. gewicht verringerung um 110 mg.​

Ergänzung (17. August 2010)

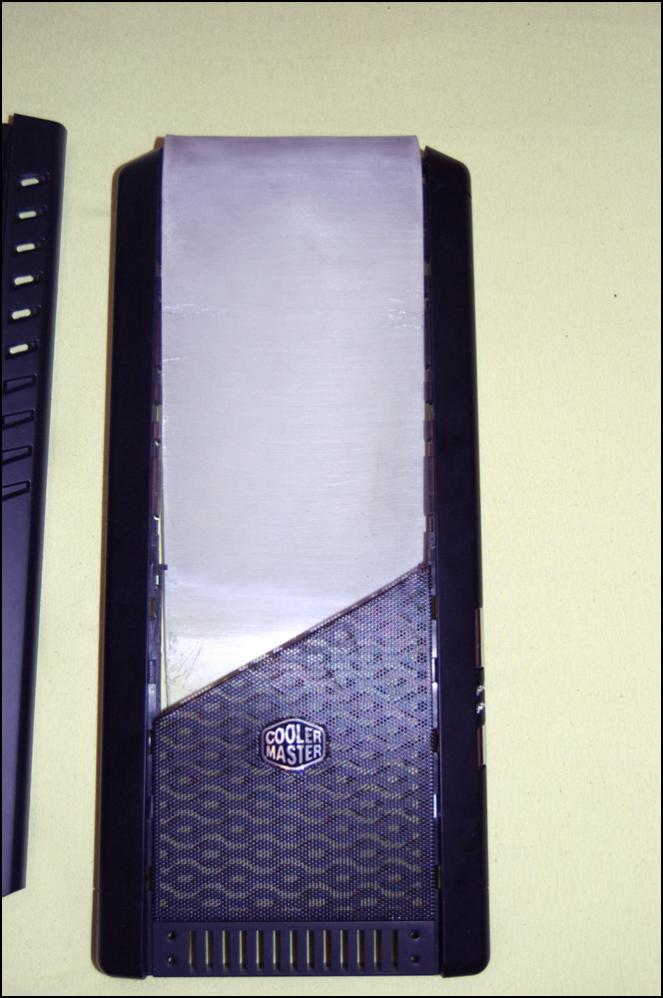

so ..heute erster versuch plastik zu biegen.. keine angst ist nur eine Übung.
was nicht einfach ist- zu wärme biegt sich es zu schnell-zu wenig wärme biegt es sich schlecht.
zu na mit dem heissluftföhn kommen Risse.
aber im ganzen ging es gut mit dem biegen.​



[ELMOKO]

ok weiter geht es... heute gleich von der arbeit gekommen..machte ich mich mit viel kaffee ans werk.

heute war das dvd laufwerk dran.

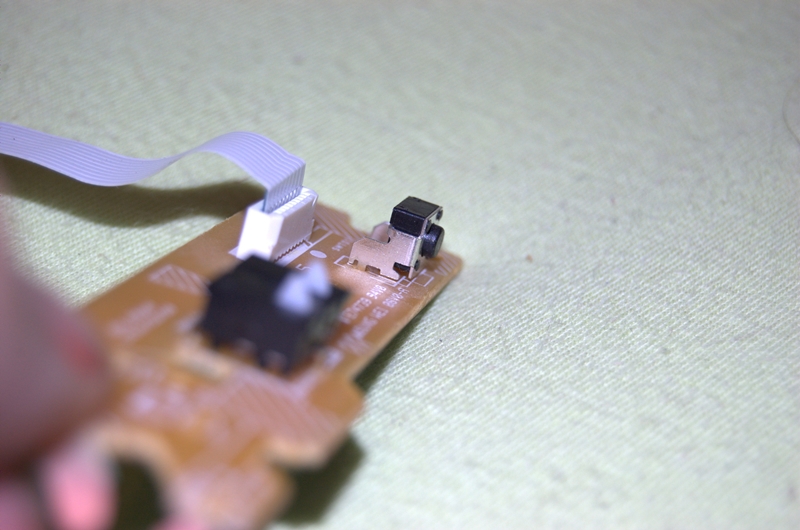

1. brauchte ich ein 2tes laufwerkt für den taster.. schnell gesucht und eine altes dvd laufw.gefunden.

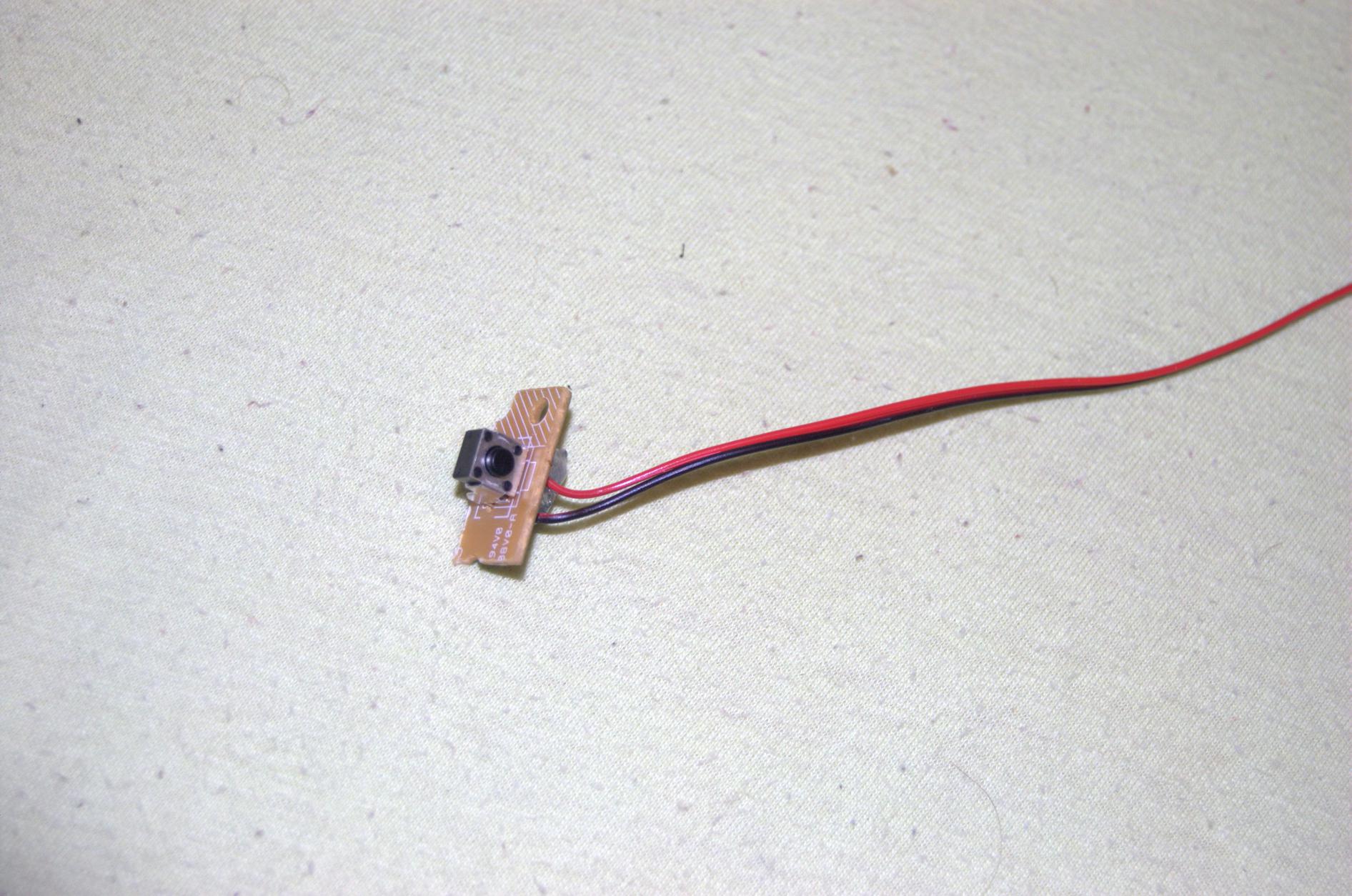

auseinander bauen -> brechen so das ich den taster mit dem drehmel aus schneiden konnte.

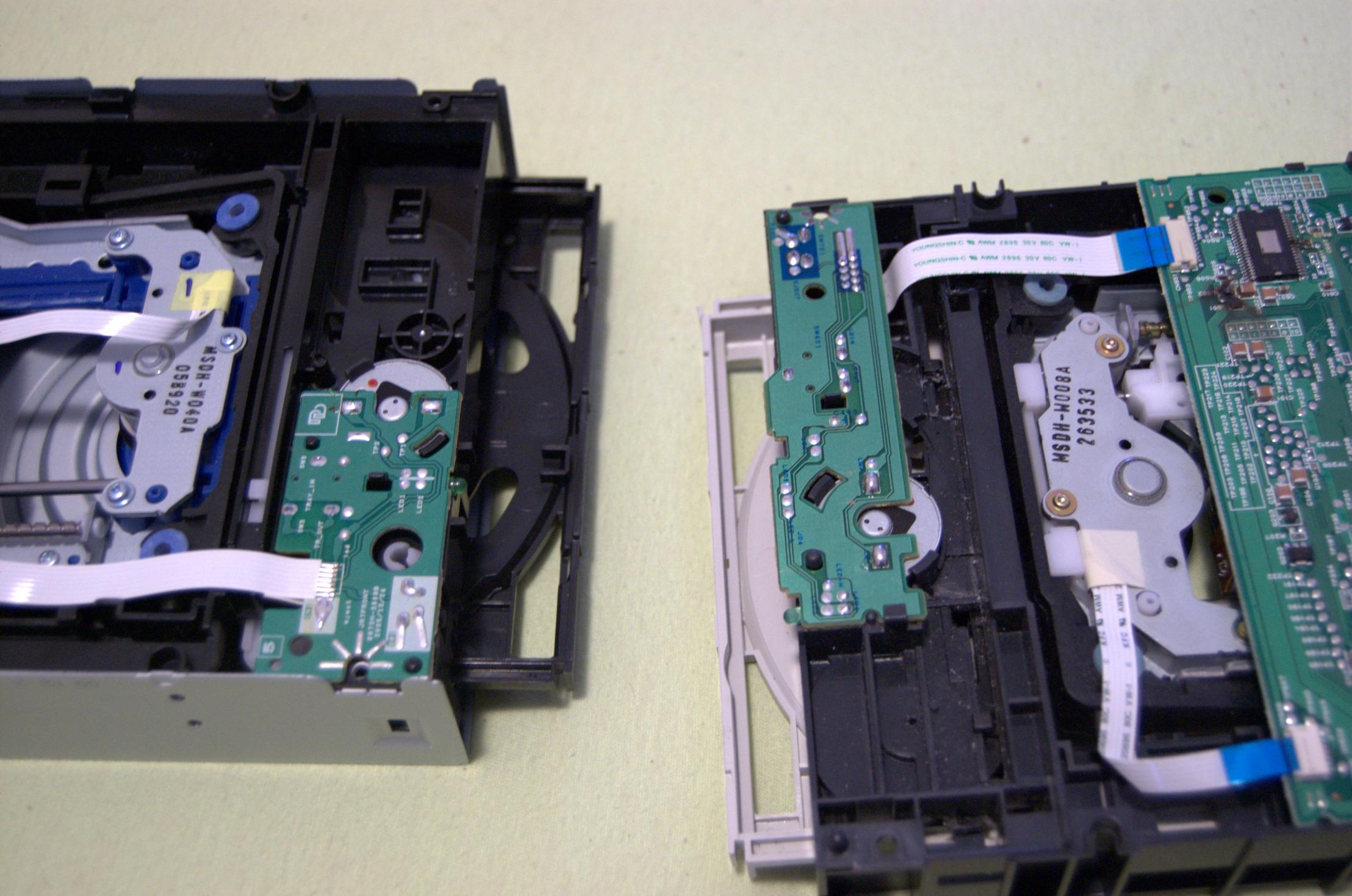

links mein sys laufwerk.. rechts das alte.

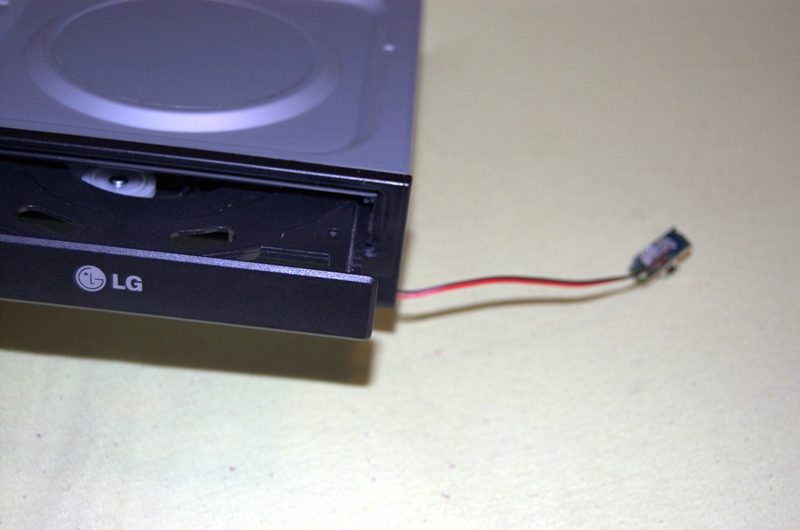

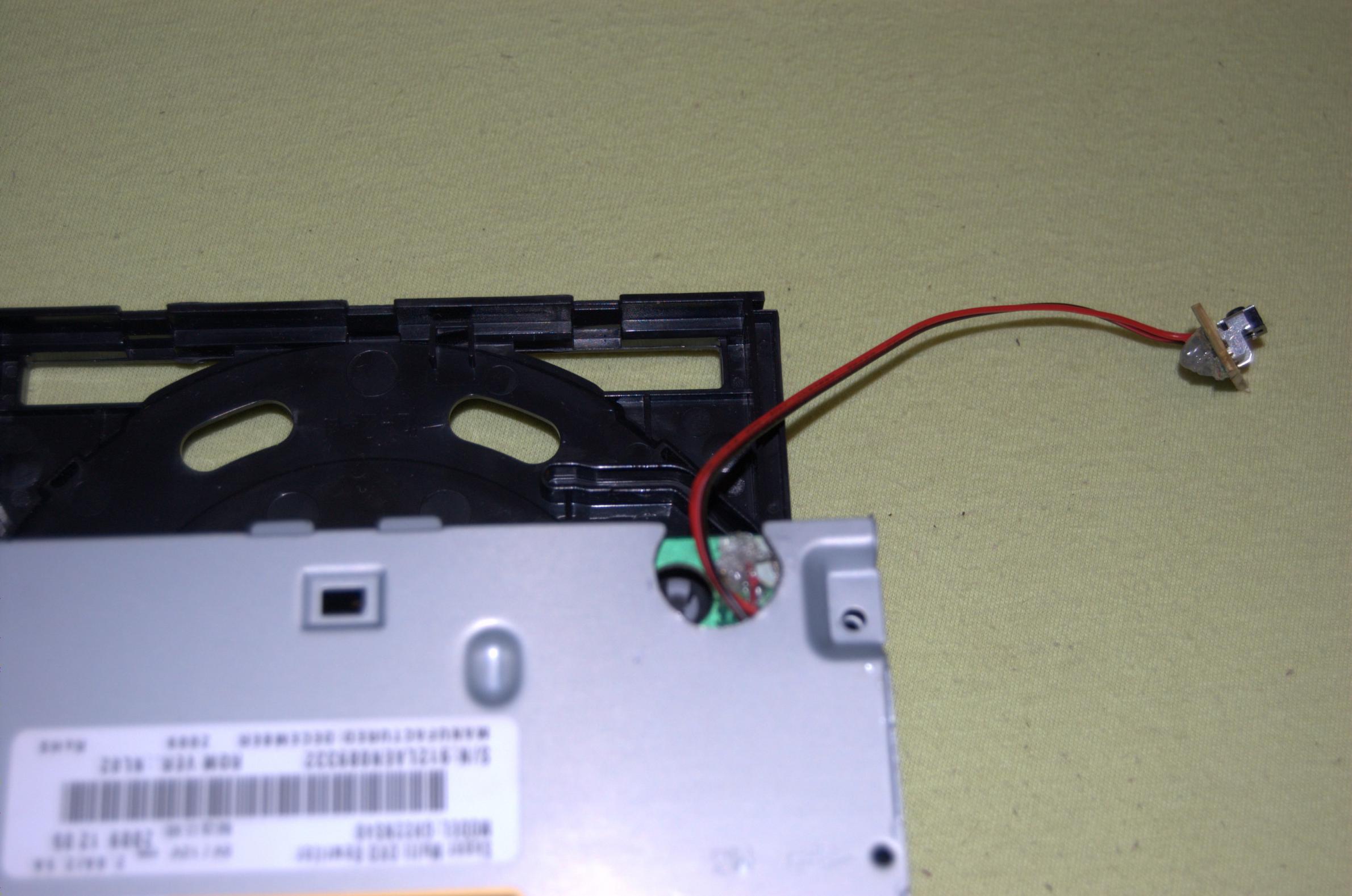

dann das verlöten mit dem alten taster zu dem neuen dvd Laufwerk.
is ne scheiß Arbeit.

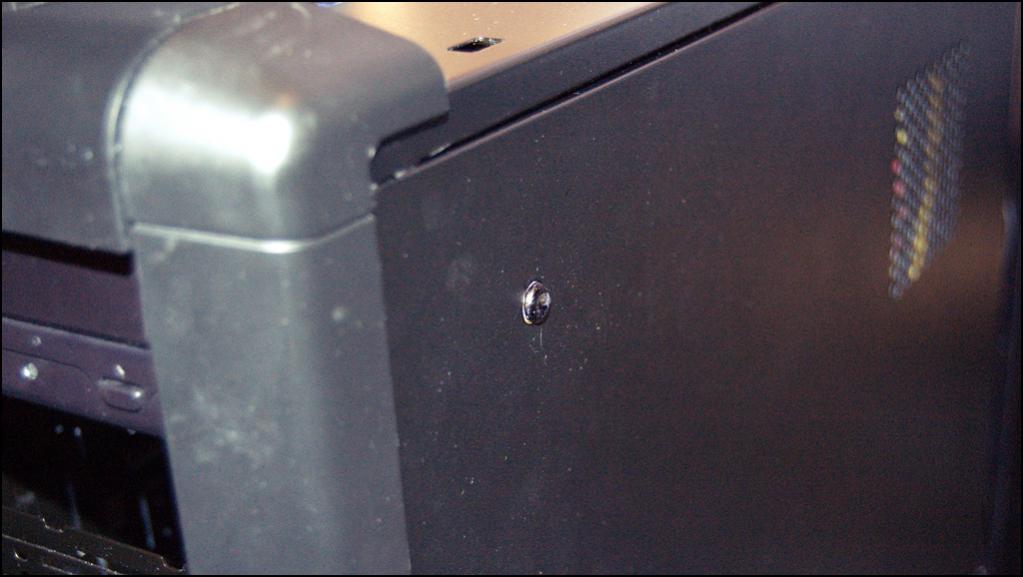

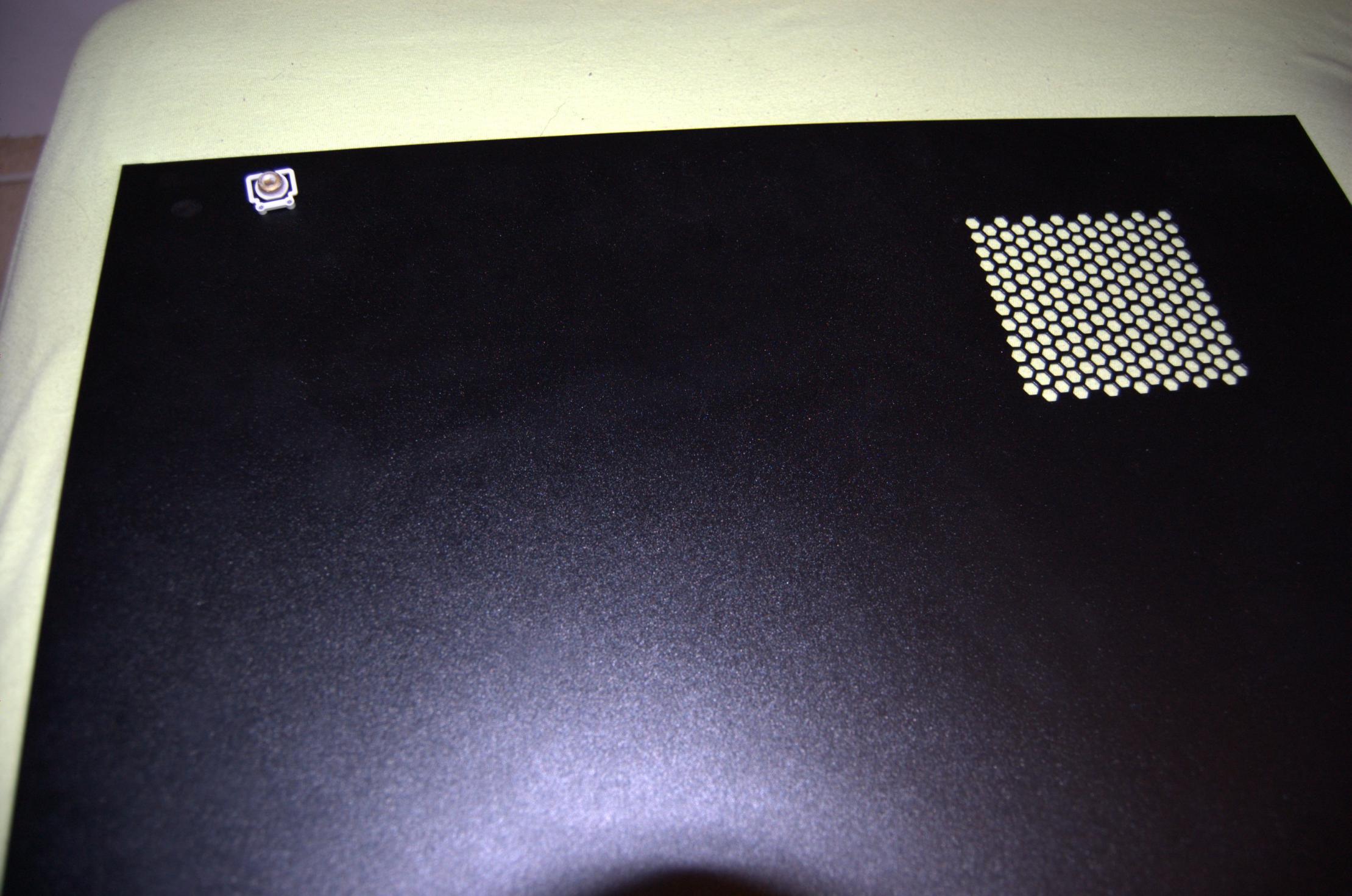

nun musst ich eine loch machen in der rechten tür..das blöde ist nur ich muss den Taster im case innen anbringen aber so das sich auch dir rechte tür problemlos öffnen kann ohne das der Taster abfällt..und das sich beide auch treffen und ich den taster drücken kann.​

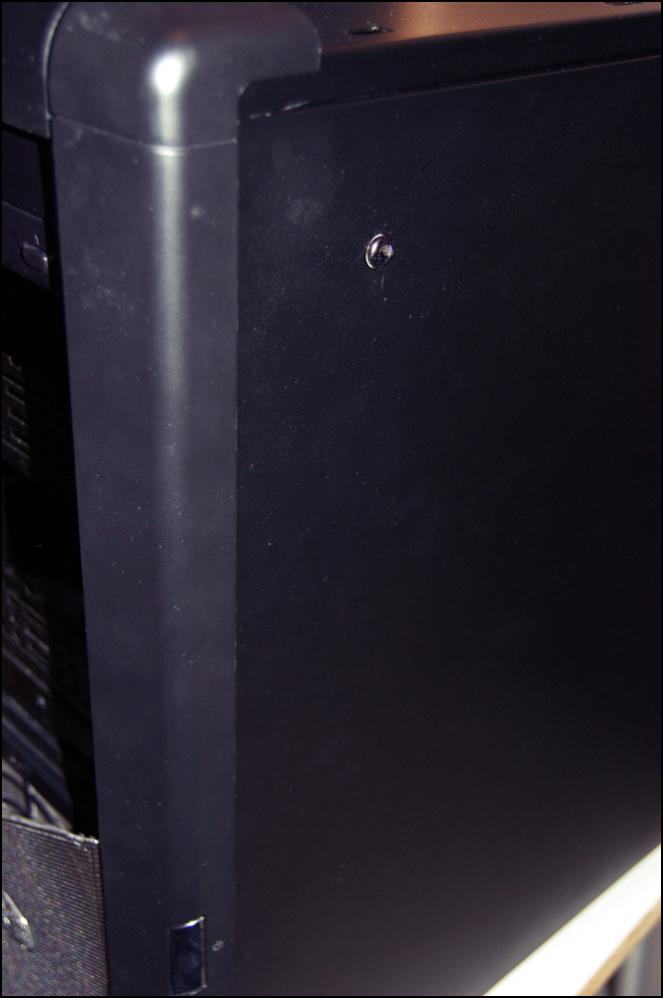

so taster ist anbebracht.. und geht auch.. freu freu.
ist zwar nicht die schönste stelle aber denke mal in laufe der zeit werde ich es noch verbessern.

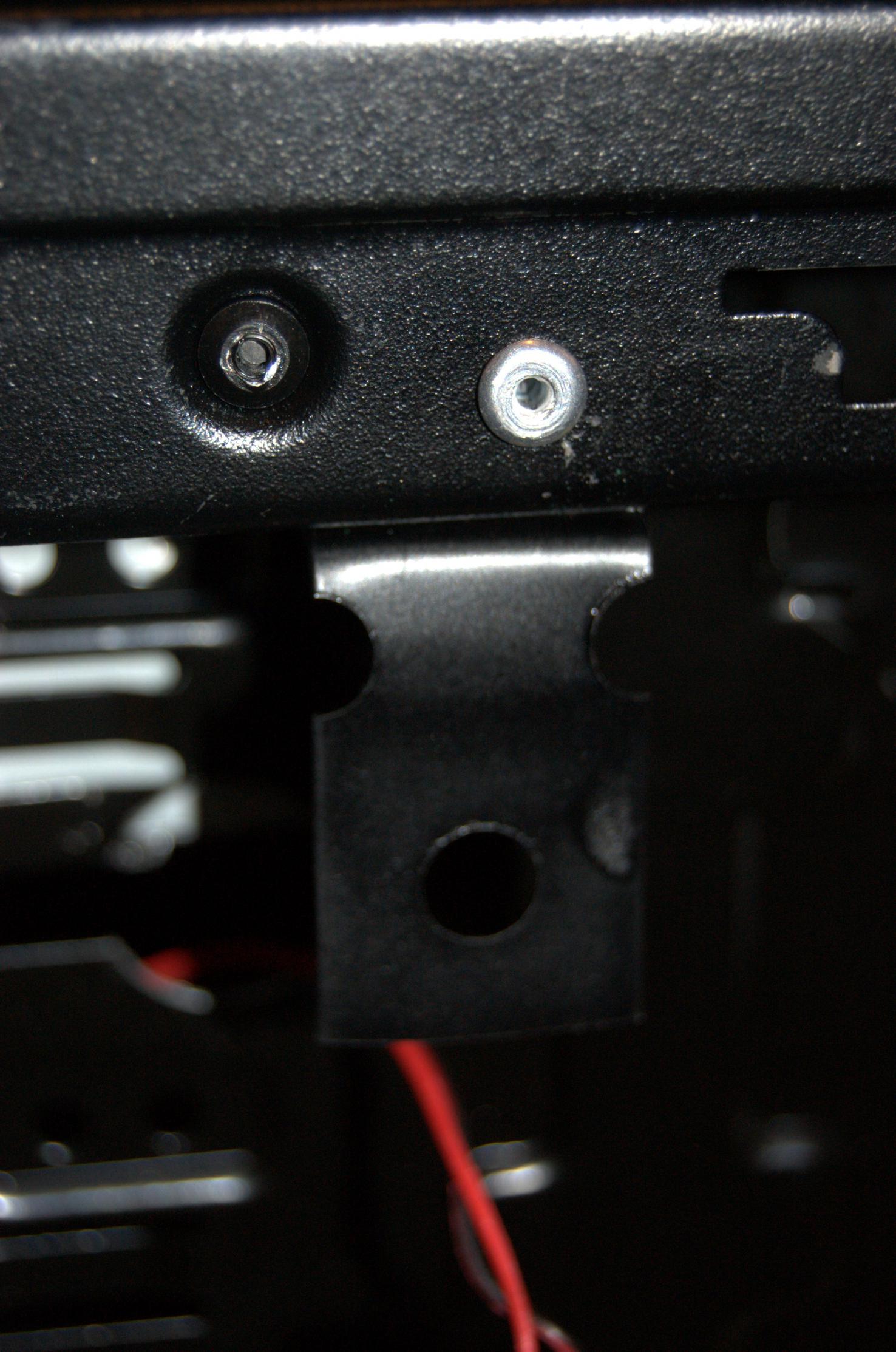

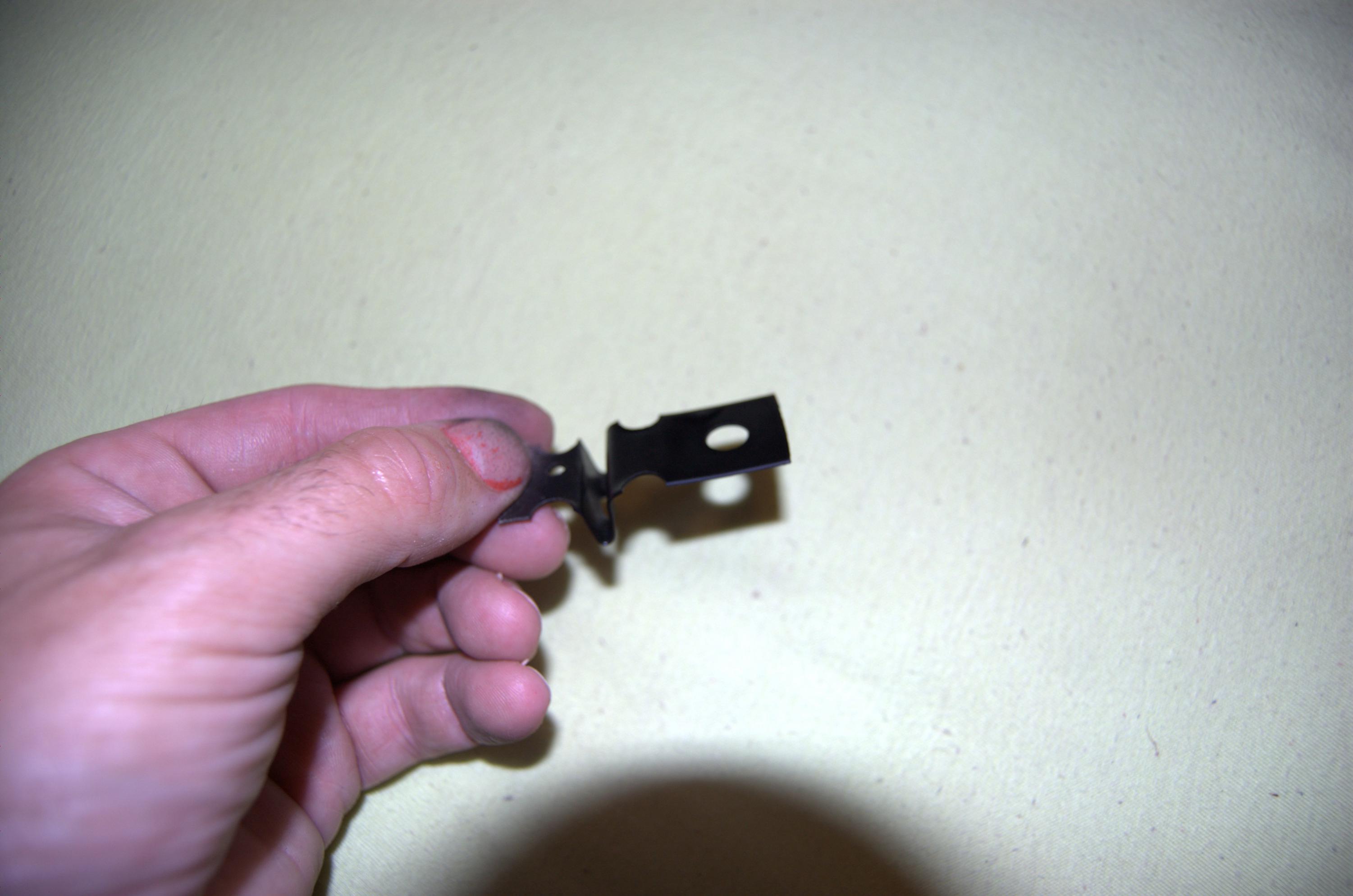

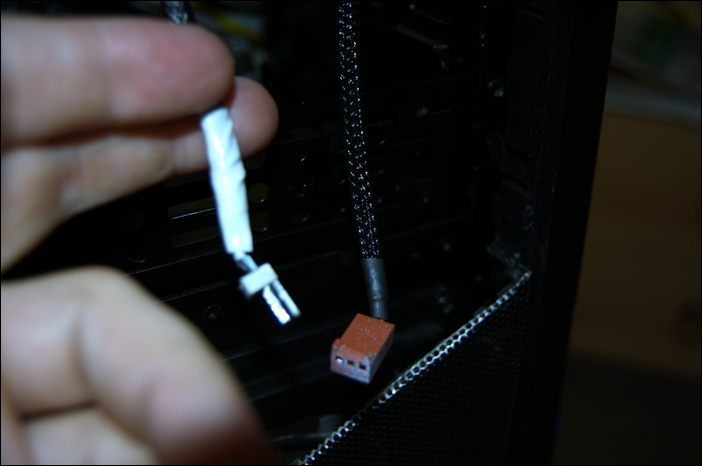

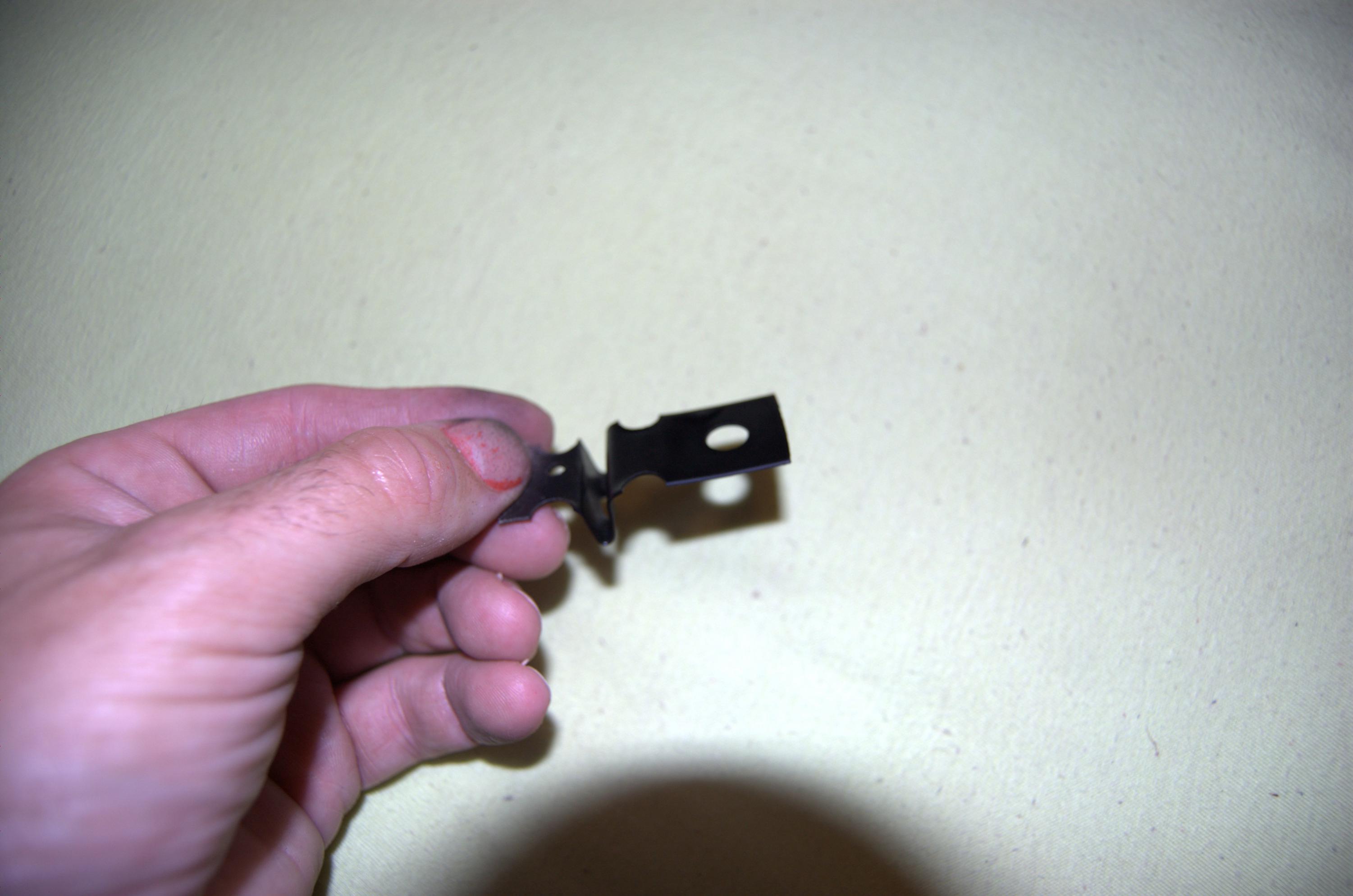

ok erste verbesserung..stellte sich die frage.. was ist wenn ich das laufwerk rausnehmen will das ich ja den taster am case bild 7. angeklebt hatte.
hier die lösung.. bild 11, 12.



video
http://www.youtube.com/user/TheELMOKO



[ELMOKO]

da ich leider nun doch nicht auf Montage gehen kann wie immer ! einer muss ja im betrieb bleiben..

wie kann ich denn das ändern das man nicht immer auf die bilder klicken muss.

Das Oberteil.
hier wusste ich nicht lasse ich die Vertiefungen wie es war ? oder ich mache ein langes plexiglas rein. alles mit en drehmel.. der rest wie immer mit Pfeile misst arbeit.



Die Tür.

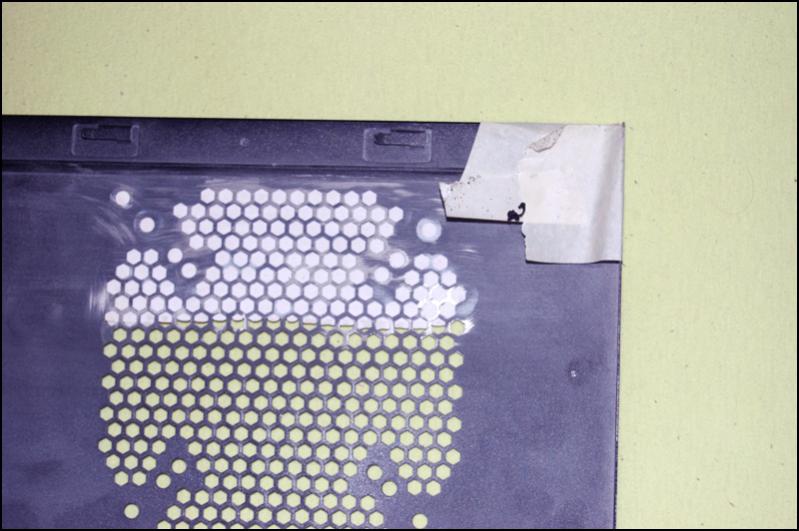

zuerstmal musst ich die Löcher zu spachteln denn die soll man ja nicht mehr sehen.

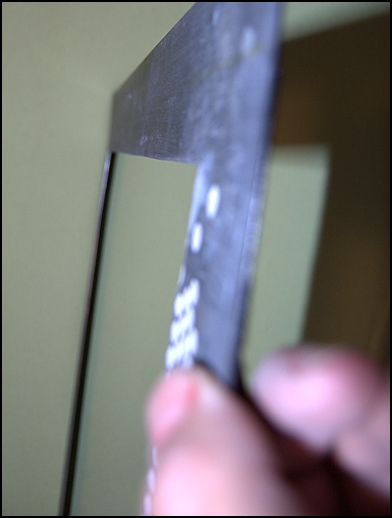

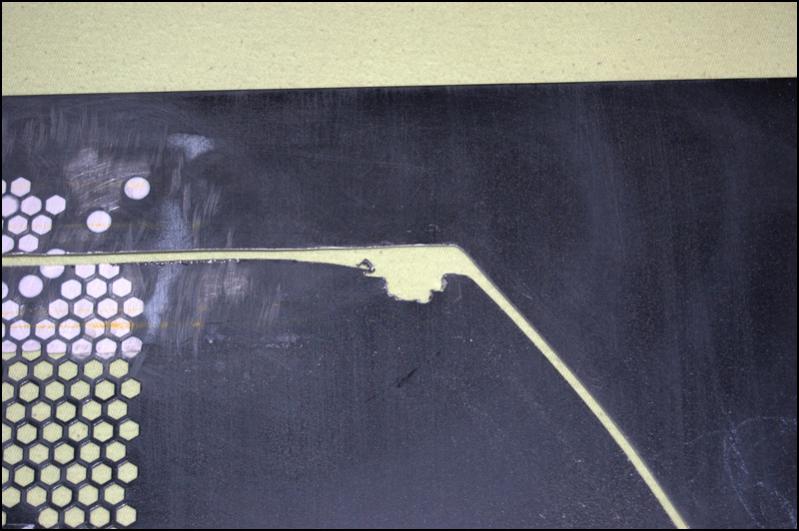

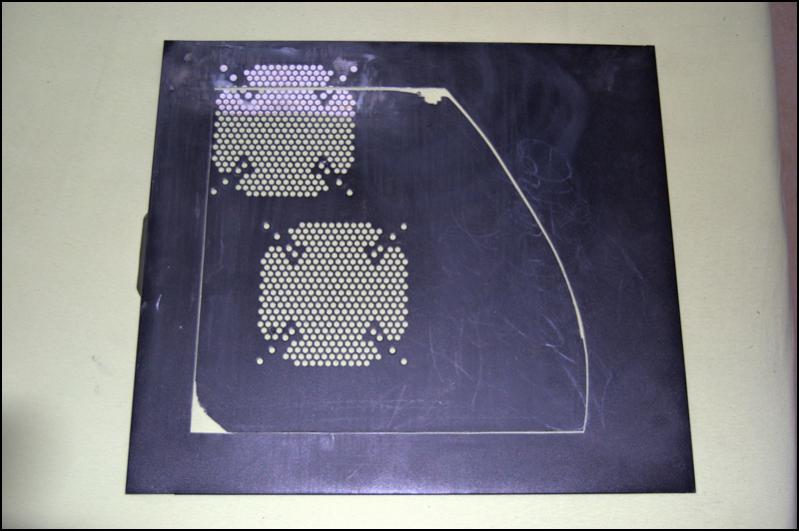

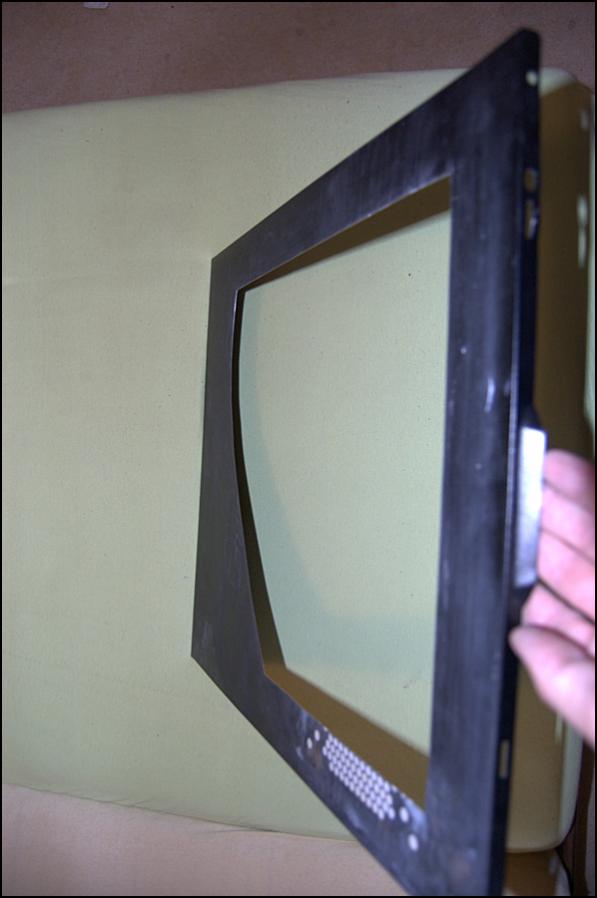

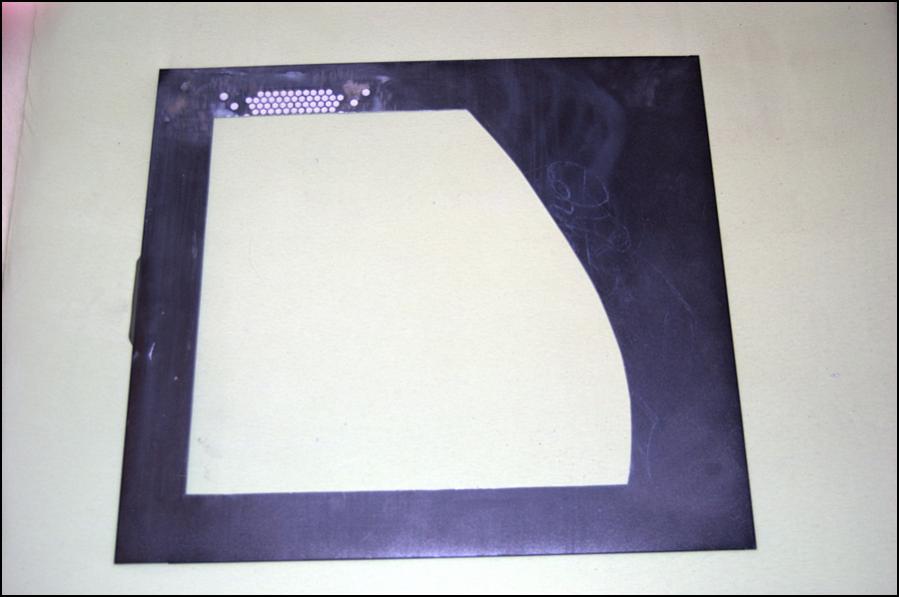

als 2tes habe ich mit der Stichsäge mein Window seite ausgesägt...man beachte die wie grade...

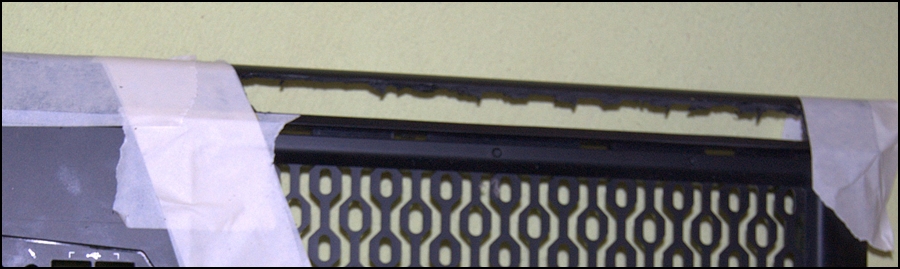

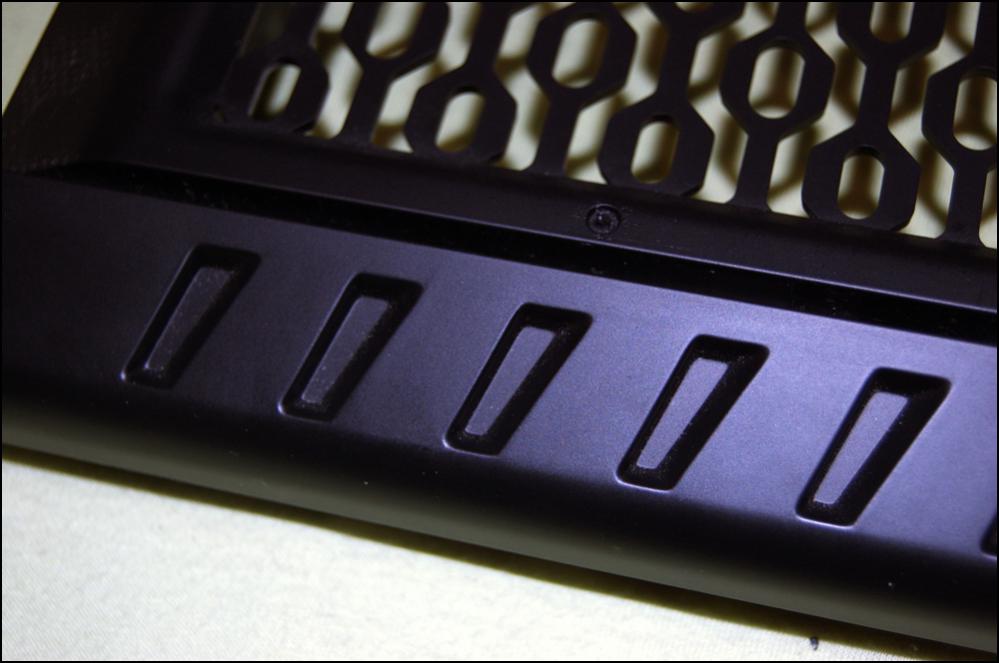

als nächsten war das unterteil dran..so zu sagen der griff damit man die Vorderseite abbekommt.​

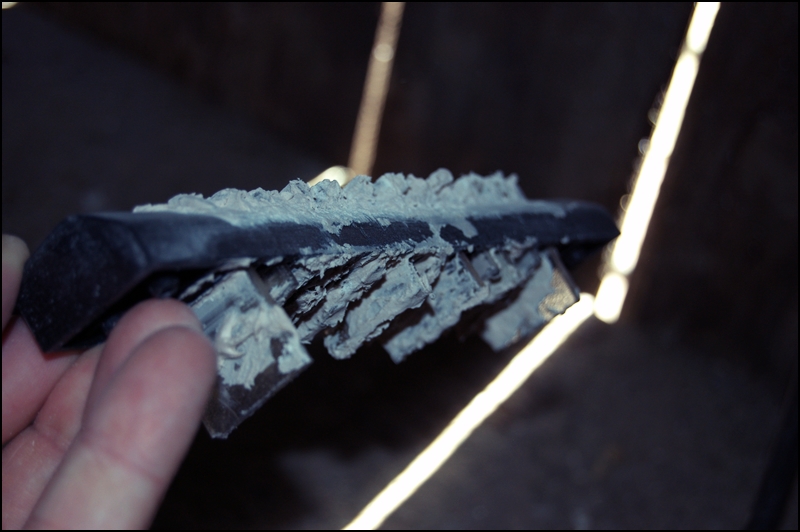

plexig...rein zu spachteln abschleifen..nach spachteln..schleifen.
um es zu lacken nutze ich immer fett damit streiche ich das ein was nicht lackiert werden sollte..habe keine lust immer alles abkleben..

biegen für das oberteil.​

Ergänzung (24. August 2010)

Auf geht es zum stoff.

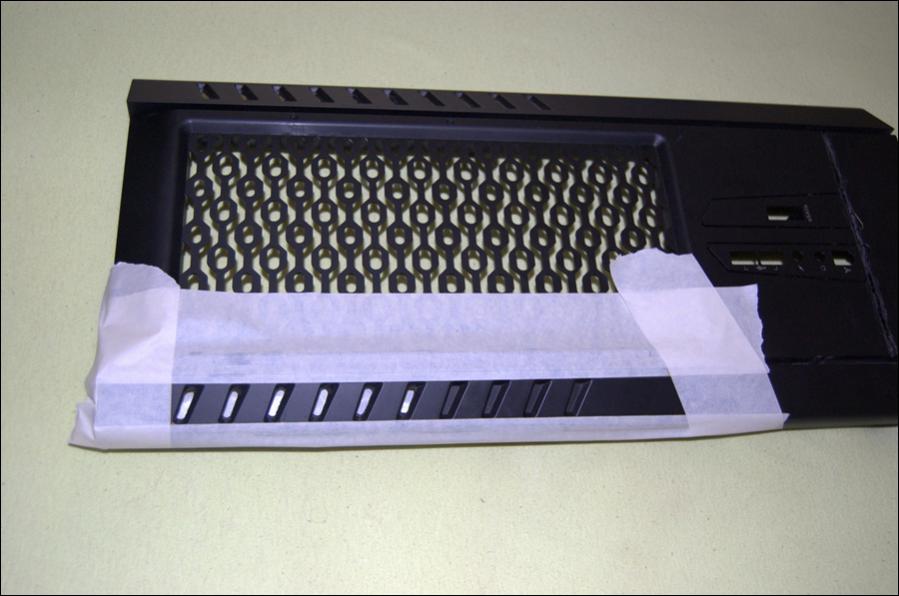

mit Sprühkleber oberteil besprühen.. was nicht mit Kleber bedenkt werden soll abkleben.
das gut an den stoff ist.. wenn es einen nicht mehr gefällt kann man ihn abziehen ohne das er klebe oder fusseln hinterlässt.


Das oberteil.
so nur noch alles ab schneiden was übersteht.. die roten leisten drauf ... das plexiglas was von unten mit beige lack besprüht wurde.
im ganzen schaut es jetzt so aus.​



[Bartimäus_]

Wird bestimmt geil mal n CM zu sehen, ohne 1000 Ecken, Kanten und Kerben in der Außenhülle!#

PS: Guck dir mal deine Sig genau an



[ELMOKO]

naja es gibt RC CM oder weiß der Geier haha



ja so ohne Außenhülle schaut es aus wie aber wird ja jetzt geändert.



[ELMOKO]

so heute kommen wieder bilderchen...

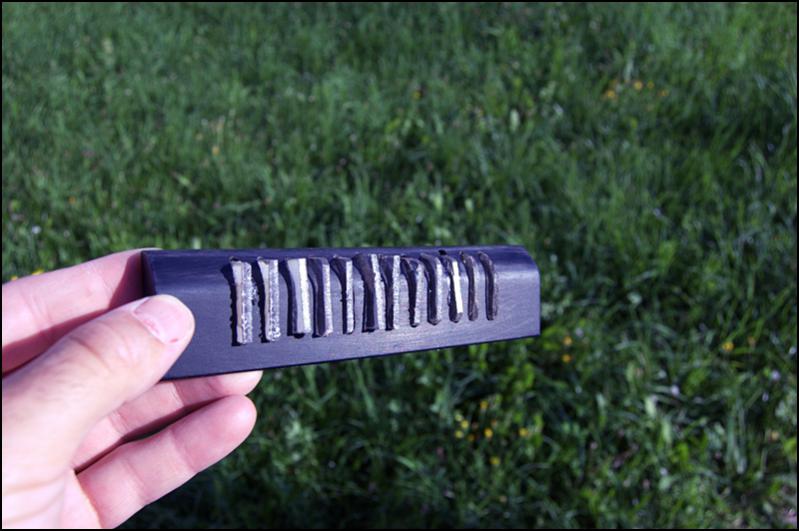

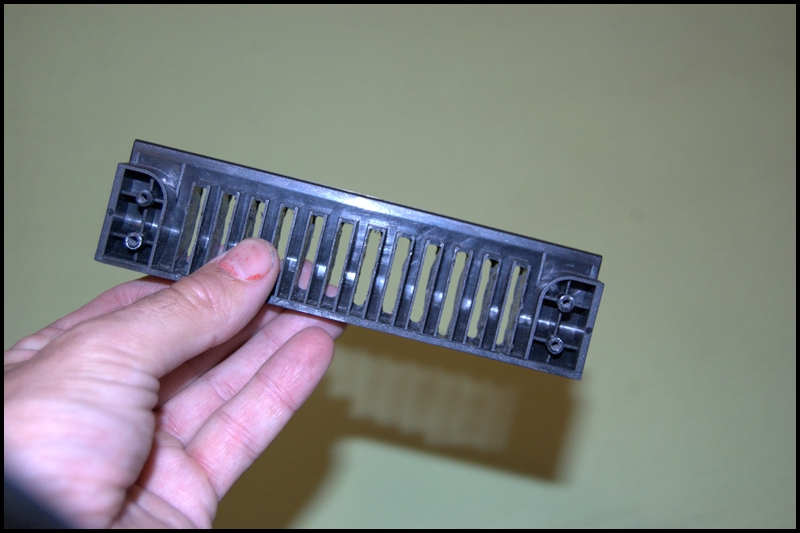

hier musste das unterteil ( sozusagen der griff) damit man das vorderteil abbekommt in neuen look herkommen ​

das ganze machte ich dann auch für meine seitentür die ja auch mit plexi.. gekleidet wurde.​



[Bartimäus_]

Was sieht man auf dem Bild? Ist das ein Lackfail oder absicht?

Freu mich schon auf mehr BILDER!

PS: Würd mir mal die Hände waschen ^^



[ELMOKO]

hmm.. sage es mal so.. mit fett kann man viel verändern..

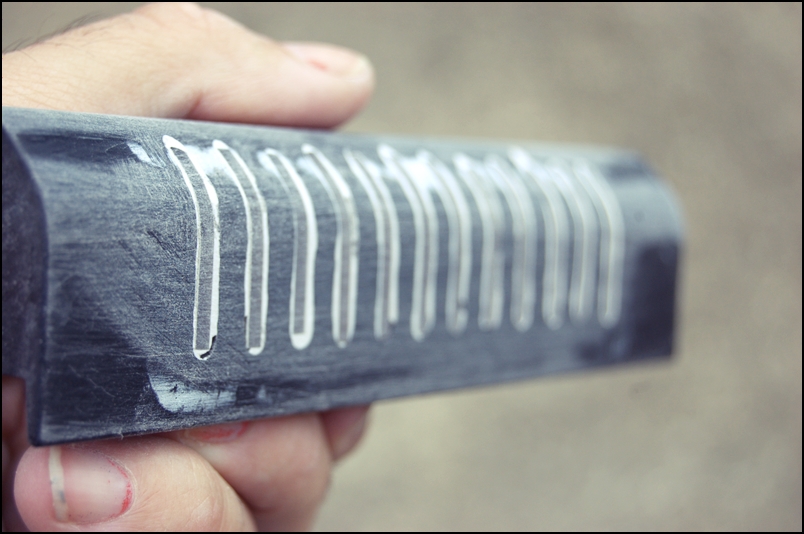

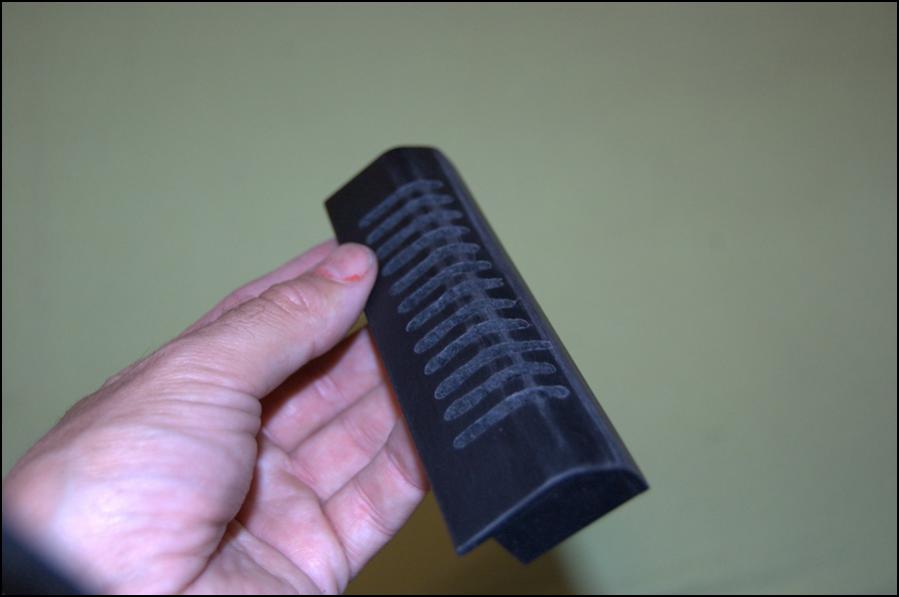

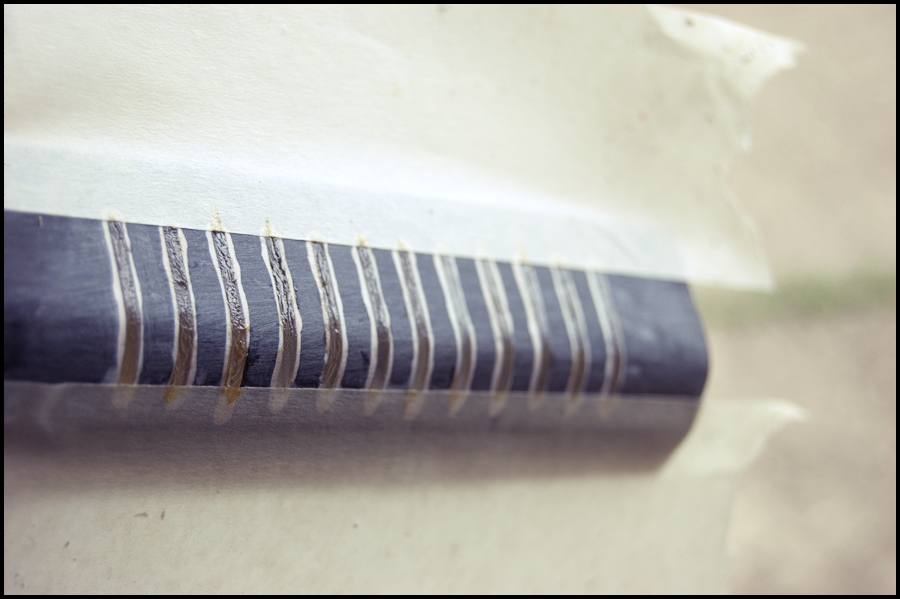

schwarz lacken dann fett so streichen wie man es möchte... dann wieder lacken und nach 10-14 min.. das fett abputzen-abwischen.(Tuch)



[kokiman]

Die Idee ist genial und sieht auch sehr gut aus.



[ELMOKO]

nichts da mit hände waschen.. sind jetzt aber wieder sauber haha



mache das mit dem fett schon sehr lange so, gibt nichts besseres um so einen guten Effekt zu bekommen.

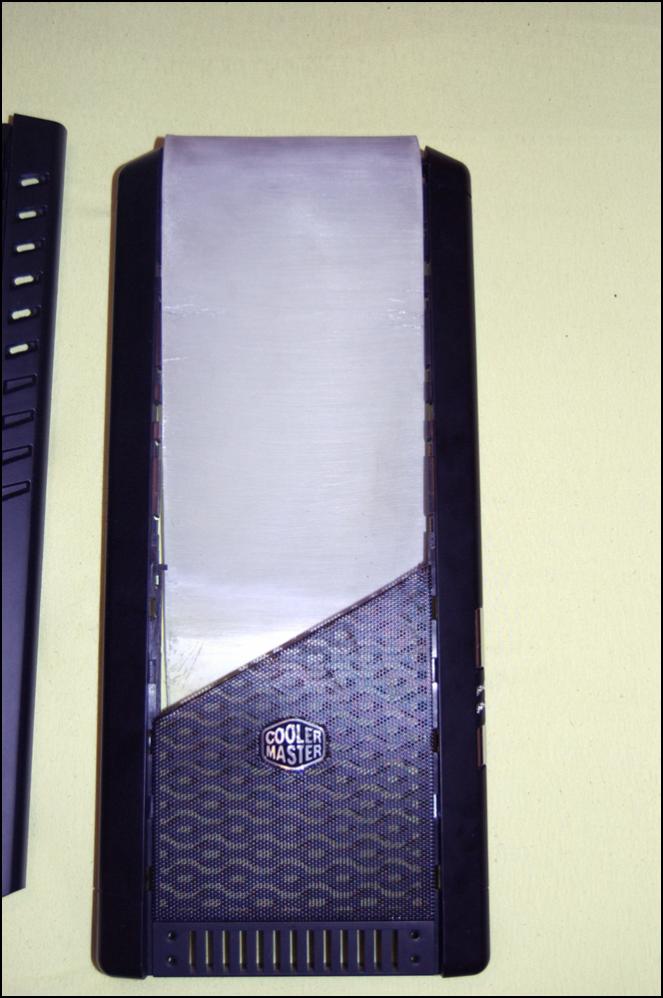

so ab geht es zum vorderteil. schwarz- rot.​

da ich das plexi ja schon gebogen hatte wie auch die kanten kurz geschliffen habe. machte ich mich nun an die Lackefarbe Biege die es im jeden Baumarkt zukaufen gibt.
wichtig hier bei sie sollte schnell trocknen ( 10-15 min)​

die schwarzen beiden Striche links & rechts die waren mein punkt wo das Laufwerkt anfing.



[DeViL666]

Was für Fett nimmst du da?Klär mich mal auf wie das funktioniert.
Sieht echt gut aus



[ELMOKO]

Was für Fett nimmst du da?Klär mich mal auf wie das funktioniert.
Sieht echt gut aus

nehme ganz normales Schmierfett halt.. was man überall bekommt. sollte nur nicht zu flüssig sein und nicht zu dolle kleben.

so nun kommt das schlimmste.. das Laufwerk ausschneiden!! weil es muss sofort passen zu viel Luft schaut nicht schön aus, schneidet man zu viel weg kann man das plexi neu machen. Nach 5-8 nachmessen dachte ich mir, hmm.. klick idee.
vom Laufwert die blende abmachen.. vorne fett oder roten lippenstift von meiner Frau haha klauen jajaja maker merker und damit vorne etwas auftragen. dann setzte ich das plexi rein drücke auf taste dvd und zack schob sich der Schlitten nach vorne und hinterließ einen schönen Abdruck so wusste ich wo ich nun zu scheiden hatte.​

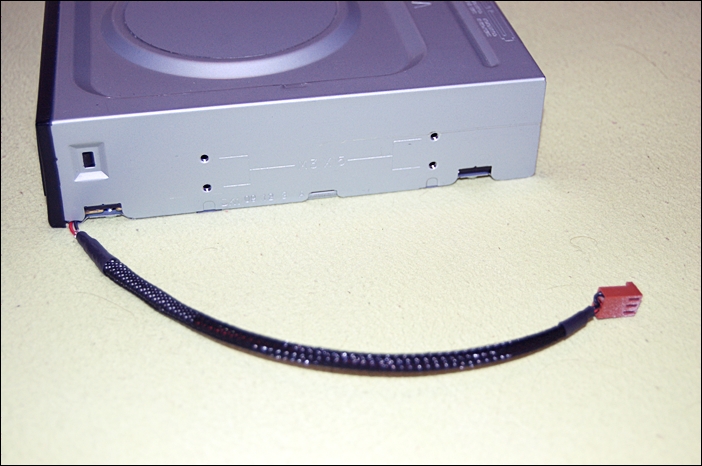

hier klebte ich schon die Verlängerung am dvd brenner an. damit das vorne gleichmäßig aussieht.




hoffe euch gefällt es bis jetzt ?

Ergänzung (2. September 2010)

Was für Fett nimmst du da?Klär mich mal auf wie das funktioniert.
Sieht echt gut aus

ganz einfach... ich mache mal bilderchen wie mans macht. oder video?



[Vickal89]

schaut echt geil aus! bin begeistert =)



[ds master]

coole idee!!!
*ABO*



[ELMOKO]

so hier ne kleine anleitung mit dem Fett http://www.youtube.com/watch?v=Bc1evLxtoYQ ist ja nicht schwer zumachen.



[sOne]

Richtig Geile Idee!
Und cooles Video
Sieht Insgesamt richtig gut aus. Das Projekt wird immer besser!


mfg sOne



[ELMOKO]

morgen all.

so das ist das oberteil des Gehäuses links und rechtes habe ich plexi eingesetzt das war ne schei* Fummel arbeit..die Feinheiten werden noch nachgearbeitet dauert aber grrrrrrrrrr.​
