Hallihallo, ich habe den Traffic auf meiner Seite bemerkt und bin der Mensch hinter jdtronik, soweit zur Transparenz.
Die Batterieschäden zu reparieren ist reine Fleißarbeit und mit etwas Vorkenntnissen und der richten Ausrüstung kein Problem, die Teile kannst Du alle original bei allen deutschen Händlern bestellen und werden hier nicht gefaked angeboten. Anders als bei den 27c400 ROM-Bausteinen, aber die sind in Deinem Fall beim reinen Akkuschaden nicht kompromittiert.
Wichtig ist, die chemische Reaktion zu stoppen, das geht mit jedem reaktiven Stoff, also idealerweise einer Säure. Wenn Du Bock drauf hast, geht auch Essig oder Zitrone - ist jetzt nicht ideal, aber besser als gar nichts. Wenn Du es mit ordentlich destilliertem Wasser reinigst, geht das auch. Danach entlöte zu allererst die Batterie, das Lot wird kaum zu verflüssigen sein, also ordentlich Flussmittel drauf. Idealerweise nutzt man hier z.B. Amtech 559, das lässt sich rückstandslos entfernen. Kolophonium hat den Nachteil, dass es über längere Zeit hygroskopisch ist und wieder zu weiteren Korrosionen führen kann. Aber auch das lässt sich ja entfernen.
Die Traces sind meist beschädigt und müssen überbrückt werden. Das bloße Reinigen reicht nicht.
Je nach Stärke der Korrosion müssen die U975 und U976 auch ersetzt werden. U891 in nahezu 100% der Fälle.
Wenn die Kiste gar nicht mehr startet, kannst Du U891, U177 und U178 entlöten - die Kiste startet auch ohne diese Bausteine. Sollte sie dann immer noch nicht starten, liegt ein anderer Defekt vor. Hier nach dem Standard vorgehen: Ohne Fast und Chip RAM sollte das gute Stück dich mit einem grünen Blinken begrüßen. Passiert das auch nicht, die Power-LED im Auge behalten beim Anschalten. Die sollte auf 100% starten und dann nach ca 0.5s etwas dimmen. Passiert das nicht, müssen die Reset Signale geprüft werden, das würde aber jetzt diesen Beitrag sprengen. Es ist in jedem Fall lohnenswert, die Kondensatoren der CPU-Karte zu prüfen. Die A3640 hat meist sogar verpolte Elkos verbaut, die dann schneller auslaufen und den Rechner erst Mal in die Knie zwingen, was aber leicht zu beheben ist.
In der Regel solltest Du U177, U891, U975 und U976 direkt ersetzen. Wichtig ist auch, die 10K auf 5V zu prüfen (RP176), der muss auch gelegentlich ersetzt werden.

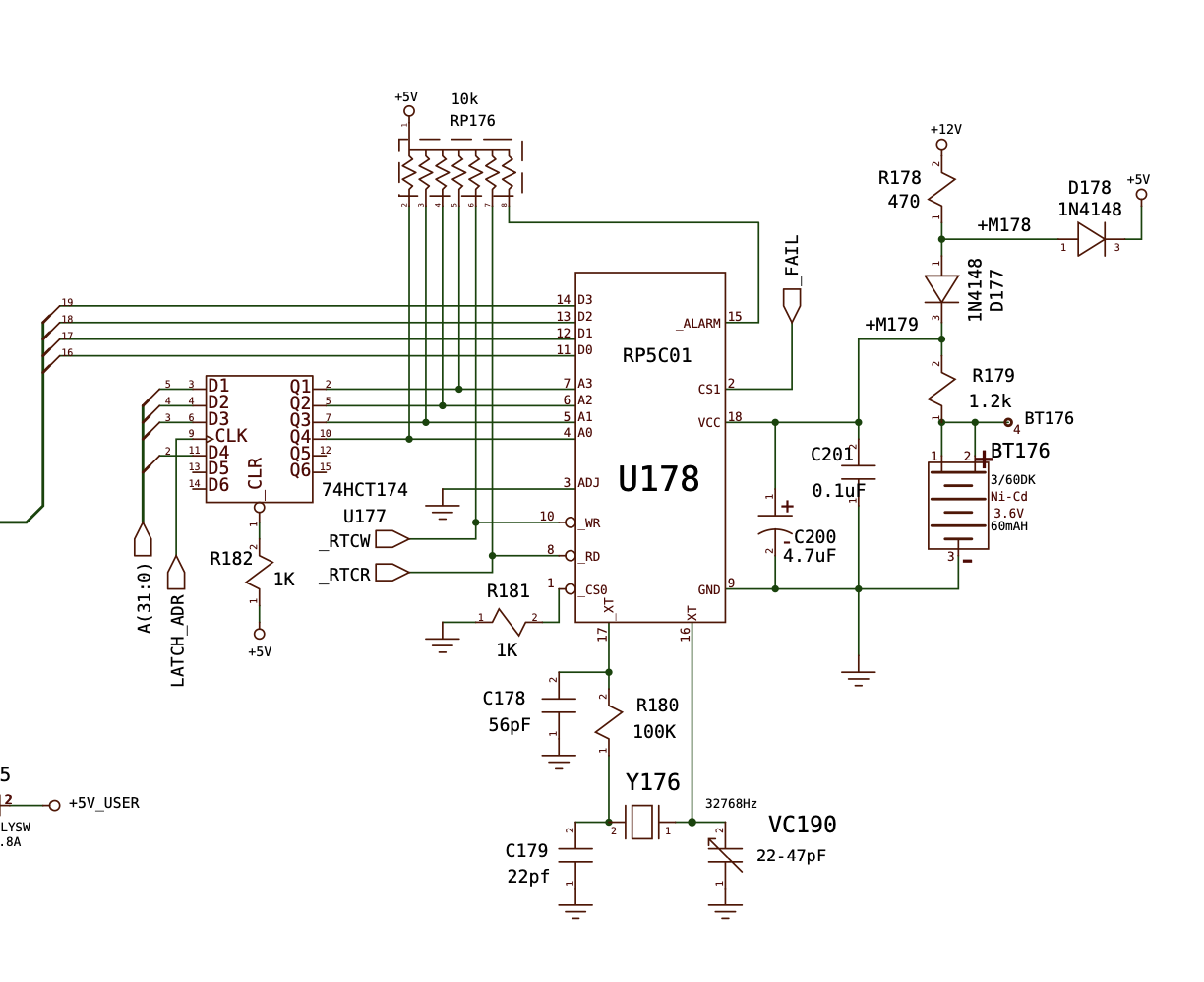

Anbei der entsprechende Teil der Schematics inklusive der Bauteile hierzu.
Die 4000er sind deutlich einfacher zu reparieren, als die 3000er, was den Akkuschaden betrifft. Solltest Du weitere Fragen haben, melde Dich gerne.
Empfehlenswert ist dann das Einsetzen einer Knopfzelle, dann kann der 4000er weiterhin die Uhrzeit behalten. Das brauche ich nicht weiter erläutern, dazu gibt es genug Anleitungen im Netz.
Der Link zu Reddit ist übrigens keine direkte Reparatur, sondern ein ab und zu mal vorkommender Fehler im zeitgedrängten Prototyping: Im CAD-Programm wurde der Sockel falsch auf die Platine gesetzt. Passiert einem aber nur ein Mal ;-)
Viele Grüße,
Jonas
