Umbau Sapphire 4870 1GB + Accelero S1 Rev. 2 + 2x 100mm Scythe Kaze Jyu Slim 2000
Vorwort:
Vor einigen Wochen habe ich mir eine HD4870 1GB von Sapphire im entsprechendem
Sapphire Design angeschafft.
Produktfotos:
Unter dem Umstand, dass ich einen Silent-PC habe, ist so ein lauter Lüfter im Idle wie auch
unter Last nicht zu ertragen, die Temperaturen waren ebenfalls zu hoch für den produzierten Krach.
Meine vorherige Grafikkarte war eine Sapphire X1950 GT, dort habe ich den Standardkühler
niemals ausprobiert, sondern habe direkt den Zalman VF 900-CuLED montiert, mit diesem
war ich sehr zufrieden, im Idle Zustand konnten damals 42°C erreicht werden, unter
(hochübertakteter) Last wurden Temperaturen von maximal 73°C erreicht.
Situation mit Standardkühler
Nun mit der 4870 und dem Standardkühler konnte ich im 2D Betrieb mit Untertaktung immer
54°C halten, unter Last bei normaler Taktung wurden allerdings schon 82°C erreicht,
während der Lüfter auf über 80% lief und ordentlich Radau verursachte, selbst beim
Spielen störend.
Für ein Silentsystem war das nicht akzeptabel und für Übertaktung war da kein Spielraum.
Anschaffung einer alternativen Kühlung:
Durch gute Referenzen und des erschreckend niedrigen Preises von unter 20€ fiel die
Wahl sehr schnell auf einen Arctic-Cooling Accelero S1 Rev. 2.
Da eine aktive Kühlung bei diesem Typ von Grafikkarte so gut wie unerlässlich ist, plante
ich direkt zwei 120mm Lüfter mit ein, die hinterher auf den Kühlkörper montiert werden
sollten.
Die Wahl fiel auf 2 100mm Kaze Jyu Slim 2000 Lüfter von Scythe für einen Preis von gerade
mal 5€. Diese Lüfter zeichneten sich durch die besondere Laufruhe und durch die niedrige
Höhe von 12mm aus (praktisch halb so dick wie normale Gehäuselüfter).
Produktfotos:
Demontage des Standardkühlers:
Die Demontage fiel sehr einfach aus, es mussten lediglich die vier Schrauben auf der
Rückseite der Grafikkarte mit Hilfe eines kleineren Kreuzschraubendrehers entfernt werden.
Anschließend konnte der große Kühlkörper vorsichtig vom Chip gelöst werden.
ACHTUNG: Den Kühler vorsichtig auf eine Seite wegklappen
und neben die Grafikkarte legen, anschließend das Anschlusskabel des Lüfters vom PCB
trennen, indem man den Stecker vorsichtig herauszieht.
Anschließend wurde der Chip mit Papier einer Abreissrolle und der Zuhilfenahme von
einigen Tropfen Feuerzeugbenzin gründlich gereinigt.
Montage des Accelero Kühlkörpers mit Hindernissen:
Die Montage erwies sich um einiges schwieriger als ich es gewöhnt war, da zwei eigentlich
vermeidbare Zwischenfälle zusätzliche Zeit in Anspruch nahmen.
Nachdem die RAM-Kühlkörper platziert waren, wurde der große Kühlkörper platziert und...
hatte keinen Kontakt mit der eigentlichen GPU.
Das Problem verursachte der untere rechte RAM Kühler, dieser war einfach zu hoch und
nahm somit den Platz für eine Heatpipe weg.
Ich entfernte unter äußerster Vorsicht den Kühlkörper wieder, der im Grunde schon bombenfest klebte.
Daraufhin bog ich die kleinen Lamellen mit Hilfe von zwei Zangen zur Seite weg, als Vorbild
hatte ich die flachen Zalman-RAM-Kühler im Kopf.
Wer diese Zalman RAM Heatsinks nicht kennt, hier ein Foto:
Nach einigem Wiederstand des kleinen Metallkörpers hatte ich es nun geschafft und
platzierte den RAM-Kühler wieder (Für Fotos siehe weiter unten)
Nun hatte die Heatpipe genug Platz und der Kühler lag endlich auf der GPU auf.
Während des Festdrehens der vier mitgelieferten Schrauben auf der Rückseite des Boards
passierte nun erneut etwas ungeplantes, ausgerechnet die letzte Schraube brach beim
festziehen in zwei Teile !
Nun konnte ich also die anderen drei Schrauben wieder abdrehen und den Kühler vom PCB
wieder trennen. Zumindest hatte ich somit versichert, dass der Kühler nun optimal die von
Werk aus applizierte Wärmeleitpaste gut auf der GPU verteilte. Daraufhin wand ich mich
dem abgebrochenem Schraubenrest zu und drehte diesen mit einer Zange wieder heraus.
Nach neuer Platzierung des Kühlers und Verwendung einer der beiden mitgelieferten
Ersatzschrauben war der Kühler nun endlich montiert.
Das war entweder Pech, oder die Schrauben unterliegen niedrigeren Qualitätsansprüchen,
dann könnten natürlich qualitativ höherwertige Schrauben mitgeliefert werden, um solche
möglichen Probleme zu umgehen.
Von den mitgelieferten Plastikclips habe ich lediglich die zwei "Abstandshalter", die
zwischen dem PCB und dem Kühlkörper geklemmt werden verwendet. Normalerweise
sollten nun von der Oberseite zwei breite Stifte durch den Kühlkörper geführt und in die
Abstandshalter geklippst werden, was ich allerdings nicht tat, da keinerlei
Stabilitätsprobleme herrschten und außerdem die Lüfter nicht eben auf dem Kühlkörper
hätten aufliegen können.
Befestigung der beiden Lüfter:
Zur Befestigung der Lüfter auf dem Kühlkörper verwendete ich einfachen Draht, der durch
die Schraubenlöcher und um eine Lamelle des Kühlkörpers führte und anschliessend den
Draht verzwirbelte und den Rest abknipste.
Zur Befestigung der Lüfter auf dem Kühlkörper verwendete ich einfachen Draht, der durch
die Schraubenlöcher und um eine Lamelle des Kühlkörpers führte und anschließend den
Draht verzwirbelte und den Rest abknipste.
Leider habe ich zu dem Zeitpunkt erkannt, dass ich diese Fummelarbeit vor der
Montage des Kühlkörpers auf der Grafikkarte hätte durchführen sollen, da ich nun
sehr große Platzprobleme hatte, die Drähte durch die Lamellenzwischenräume, um eine
solche herum und wieder zurück durch eine der Schraubenlöcher des Lüfters zu führen.
Weiterhin habe ich die zwei schwarzen Kunststoffrahmen, die an dem Kühlkörper
angeklippst waren entfernt, da ich diese unschön fand und diese unnötigerweise weiteren
Platz in meinem Gehäuse verbraucht hätten.

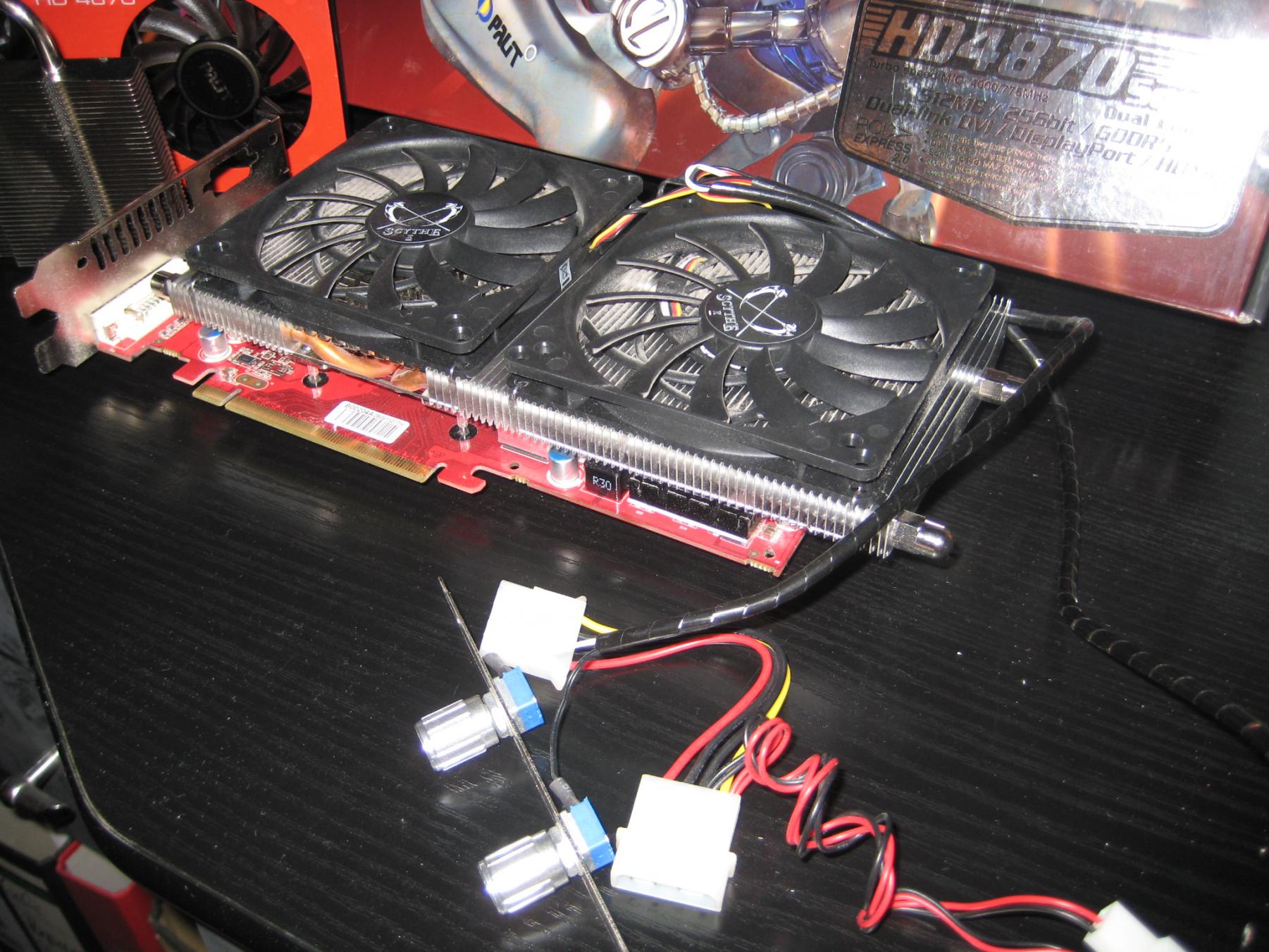

Fotos der Grafikkarte mit neuem Kühler und der flachen Lüfter:
Hier dieselben Fotos in Extra-hoher Auflösung:
http://www.abload.de/img/dsc00131w51j.jpg
http://www.abload.de/img/dsc00132k1tv.jpg
http://www.abload.de/img/dsc00133y4x9.jpg
Auf dem zweiten Foto kann man gut erkennen, wie der zurechtgebogene RAM-Kühler nun aussieht.
Anschluss der Lüfter:
Die Lüfter verfügen über jeweils einen 3-Pin-Lüfteranschluss, weiterhin wurden pro Lüfter
ein 3Pin auf 5,25" Laufwerksstromanschluss Adapter mit durch geschleiftem Tachoanschluss mitgeliefert.
Somit ist für jeden Computer eine Lösung zur Stromversorgung der beiden Lüfter vorhanden.
Ich wählte die erstere Methode und schloss die beiden Lüfter an meine ZM-MFC1
Lüftersteuerung von Zalman an, sodass ich per Drehregler die Lüfter jeweils einzeln ansteuern kann.
Temperaturen mit Accelero Kühlkörper mit und ohne Lüfter:
Testweise habe ich beim ersten Start die Lüfter erst mal nicht angeschlossen um die
Temperaturen im reinen Passivbetrieb zu ermitteln.
Temperaturen im 2D-Betrieb und Untertaktung auf 200/200:
Passiv: 54°C
Beide Lüfter auf niedrigster Geschwindigkeit (RPM unbekannt): 36°C
Beide Lüfter auf höchster Geschwindigkeit (RPM unbekannt): 32°C
Temperaturen im 3D-Betrieb (Volllast) und Standardtaktung auf 750/900:
Passiv: 80°C
Beide Lüfter auf niedrigster Geschwindigkeit (RPM unbekannt): 68°C
Beide Lüfter auf höchster Geschwindigkeit (RPM unbekannt): 63°C
Auf der niedrigsten per Drehregler einstellbaren Geschwindigkeit, sind die Lüfter unhörbar,
aufs Maximum aufgedreht, werden diese um zwei Stufen lauter und sind somit leicht bis gut
hörbar, allerdings immer noch nicht auf einem Niveau was als sehr störend empfunden werden kann.
Die Lautstärkentests wurden bei offenem Gehäuse und meinem Ohr neben der Grafikkarte
durchgeführt (bevor weitere Fragen kommen: Mein Gehör ist einwandfrei).
Fazit:
Mit einem Kostenaufwand von ca. 35€ inkl. Versandkosten und maximal einer benötigten
Stunde um diese Arbeiten auszuführen (wenn keine Zwischenfälle auftreten wie bei mir)
um:
- endlich wieder Ruhe im System zu haben
- dabei viel niedrigere Temperaturen erreicht werden
- und nun gutes Übertaktungspotenzial gegeben ist
Nachteil:
Bauhöhenbedingt ist es bei heutigen modernen High-End Grafikkarten üblich, dass der Slot
unmittelbar unter der Grafikkarte vom Kühler überdeckt wird und dort somit keine Karte
mehr installiert werden kann. Durch die zusätzlichen Lüfter besteht allerdings die
Gefahr, dass ein dritter Slot blockiert wird, größere PCI(-E)Karten haben somit keinen
Platz und dünnere Karten würden immer noch die Luftzufuhr blockieren.
Ansonsten kann ich diese Konfiguration jedem empfehlen, der keine
Angst hat, sich ein wenig mit der Materie Hardware auseinander zu setzen.
