Cpu sockel 1200 Pin verbogen ☹️

[Al.242]

Hallo,

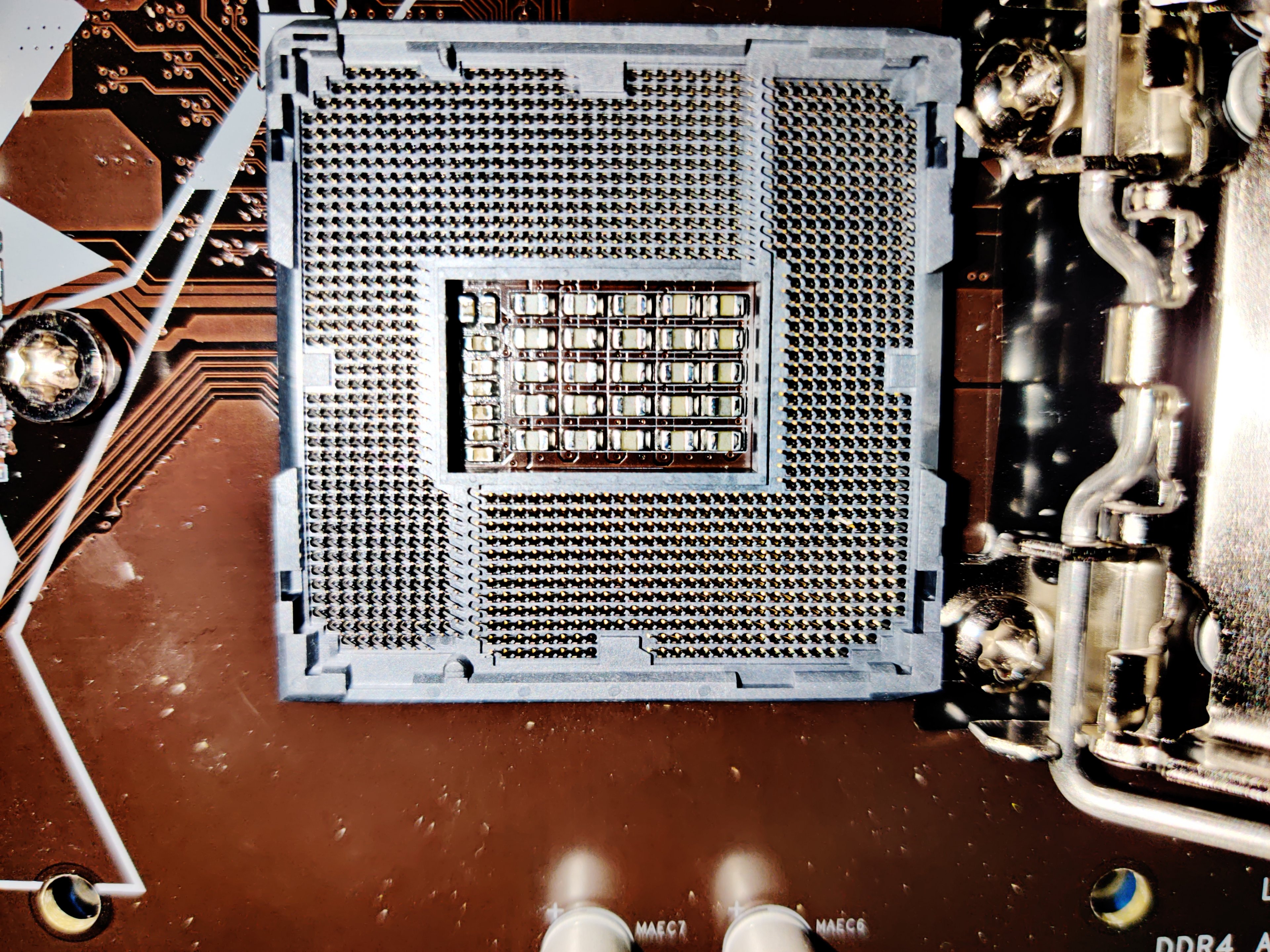

Mit freude habe ich mein Mainboard ausgepackt und wollte es direkt in meinem system bauen.Und ausversehen fällt mir dieser Plastikschutz vom sockel in denn sockel.Ich weiß nicht wie ich das erklären soll 🥺.Aufjedenfall ist ein Pin verbogen so ein Missgeschick ist mir noch nie passiert.
Da es ein Schnäppchen für 90€ war von ebay.Kann ich es auch nicht zurückschicken oder so.Und den schaden habe ich gemacht.Macht es überhaupt was aus wenn nur ein Pin verbogen ist?Mit was kann ich es wieder gerade machen?Ich bitte um hilfe 🥺
Mainboard z490 gaming x
Cpu:i5 10400f



[floh667]

du kannst versuchen, ihn mit einem holzzahnstocher ganz vorsichtig wieder gerade zu biegen. Wichtig ist nur, das du es mit möglichst wenig Anläufen schaffst, da umso mehr Biegevorgänge, umso brüchiger wird das Material.



[CrazyT]

Pinzette, lupe und ne ruhige hand.

Solltest du hinbekommen



[Prophetic]

Na, viel mehr, als mit einer Nadel oder Pinzette zu versuchen, das wieder möglichst passend zu biegen, kannst du nicht machen. Besorg die eine Lupe und gutes Licht. Wie wichtig dieser eine Pin jetzt explizit ist, kann ich dir nicht sagen.



[wolve666]

mit einer spitzen pinzette sehr vorsichtig und geduldig gerade biegen..



[FreedomOfSpeech]

Man setzt zuerst die CPU ein und beim Hebel runterdrücken poppt die Plastikabdeckung von selbst ab.

Mit Pinzette und Lupe biegen. Ggfs. mit einer Nadelspitze....



[heini80]

versuch es zurückzubiegen
ziemlich sicher macht es etwas, kommt aber natürlich auf den pin und die genaue verbiegung an



[madmax2010]

mach ein foto des ganzel sockels, google nach socket 1200 pinout und finde heraus ob ueberhaupt relevant. du hast einne chance von ca 60-70%, dass davon nur einer ddeiner RAM Slots betroffen ist.

Gern hier posten, dann schauen wir mit drauf



[xexex]

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Novocain]

Man setzt zuerst die CPU ein und beim Hebel runterdrücken poppt die Plastikabdeckung von selbst ab.

Intel selbst sagt raus nehmen, dann schließen... Finde das andere eher Youtuber Style, persönlich wird mir da unwohl weil man doch mehr Kraft aufwenden muss als wenn das "Cappy" bereits demontiert ist.



[Thorque]

mach ein foto des ganzel sockels, google nach socket 1200 pinout und finde heraus ob ueberhaupt relevant. du hast einne chance von ca 60-70%, dass davon nur einer ddeiner RAM Slots betroffen ist.

Gern hier posten, dann schauen wir mit drauf

das würde mich auch interessieren



[Al.242]

mach ein foto des ganzel sockels, google nach socket 1200 pinout und finde heraus ob ueberhaupt relevant. du hast einne chance von ca 60-70%, dass davon nur einer ddeiner RAM Slots betroffen ist.

Gern hier posten, dann schauen wir mit drauf

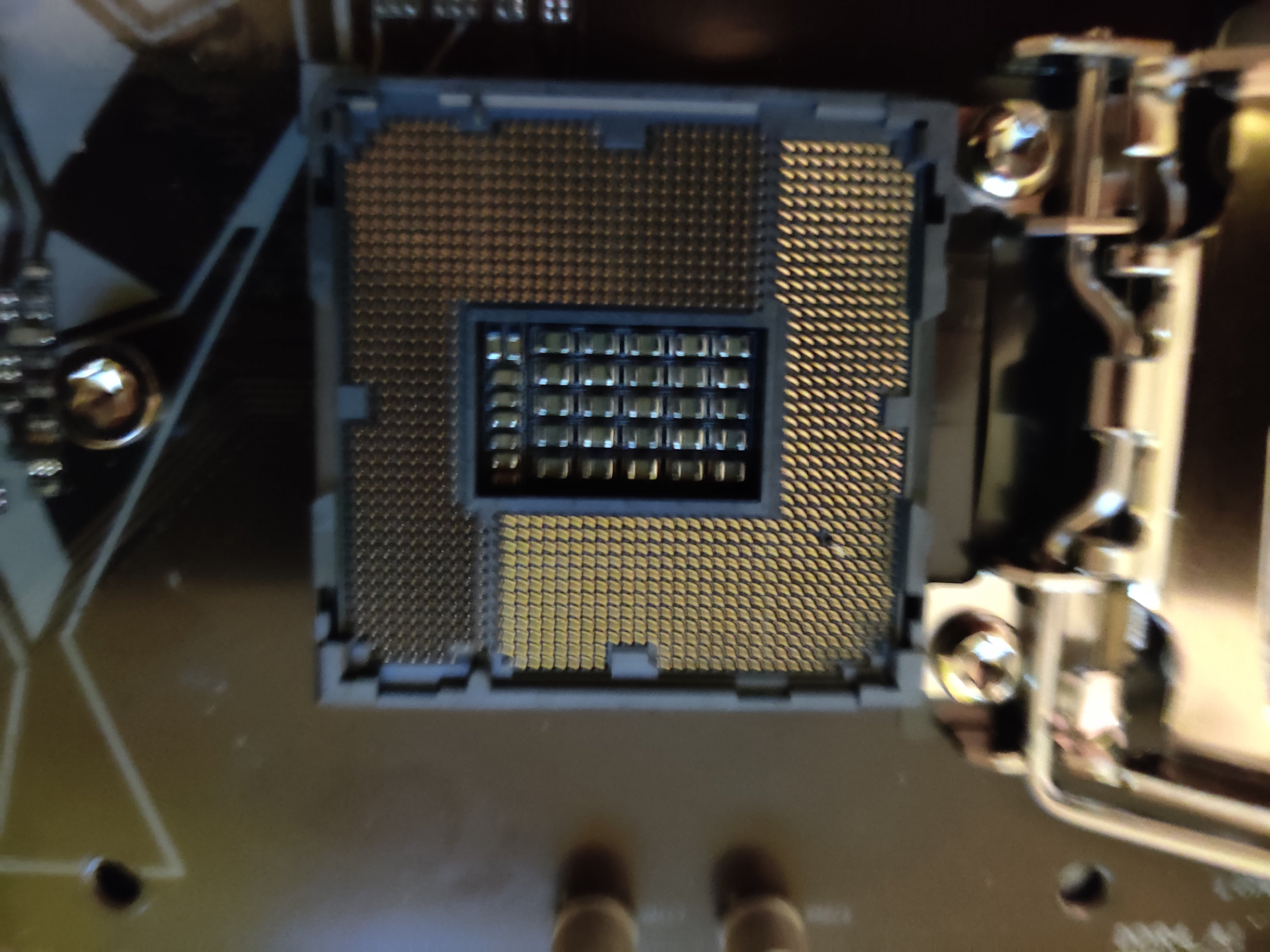

Okay hier und dann?

Ergänzung (14. April 2021)

Wenn ich auf google sockel 1200 pinout eingebe kommt nichts



[kieleich]

Wenn du da eine CPU reinlegst wirst du mehr als 1 defekten Pin haben. (Defekter Pin + Kurzschluss mit umliegenden Pins). Wenns blöd läuft erwischt es dann auch die CPU.



[Al.242]

Wenn du da eine CPU reinlegst wirst du mehr als 1 defekten Pin haben. (Defekter Pin + Kurzschluss mit umliegenden Pins). Wenns blöd läuft erwischt es dann auch die CPU.

Also sollte ich denn pin gerade biegen bevor ich denn pc baue



[xexex]

Wenn du da eine CPU reinlegst wirst du mehr als 1 defekten Pin haben.

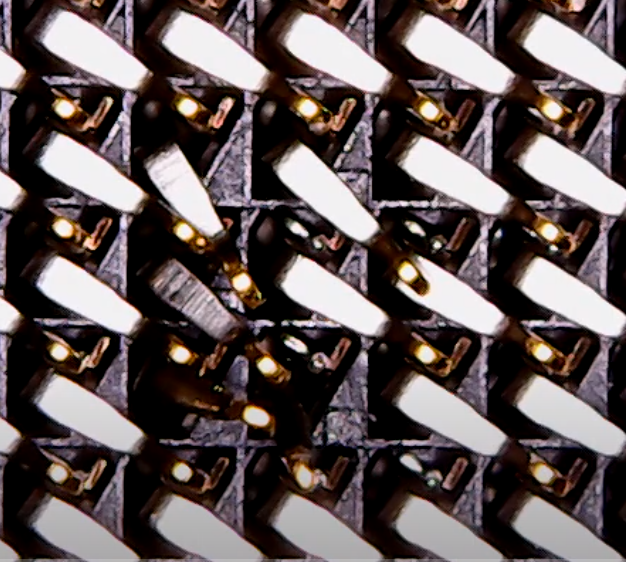

So sehe ich das auch, auch wenn man auf den Bildern wenig erkennen kann. Den "Tipp" von madmax2010 würde ich da auf keinem Fall folgen, das sind ja keine "Pins" wie sie früher üblich waren.

Je nachdem wie das Teil verbogen ist, baust du dir mit anderen Pins einen Kurzschluss.



[Al.242]

So sehe ich das auch, auch wenn man auf den Bildern wenig erkennen kann. Den "Tipp" von madmax2010 würde ich da auf keinem Fall folgen, das sind ja keine "Pins" wie sie früher üblich waren.
Anhang anzeigen 1067542

Je nachdem wie das Teil verbogen ist, baust du dir mit mehreren Pins einen Kurzschluss.

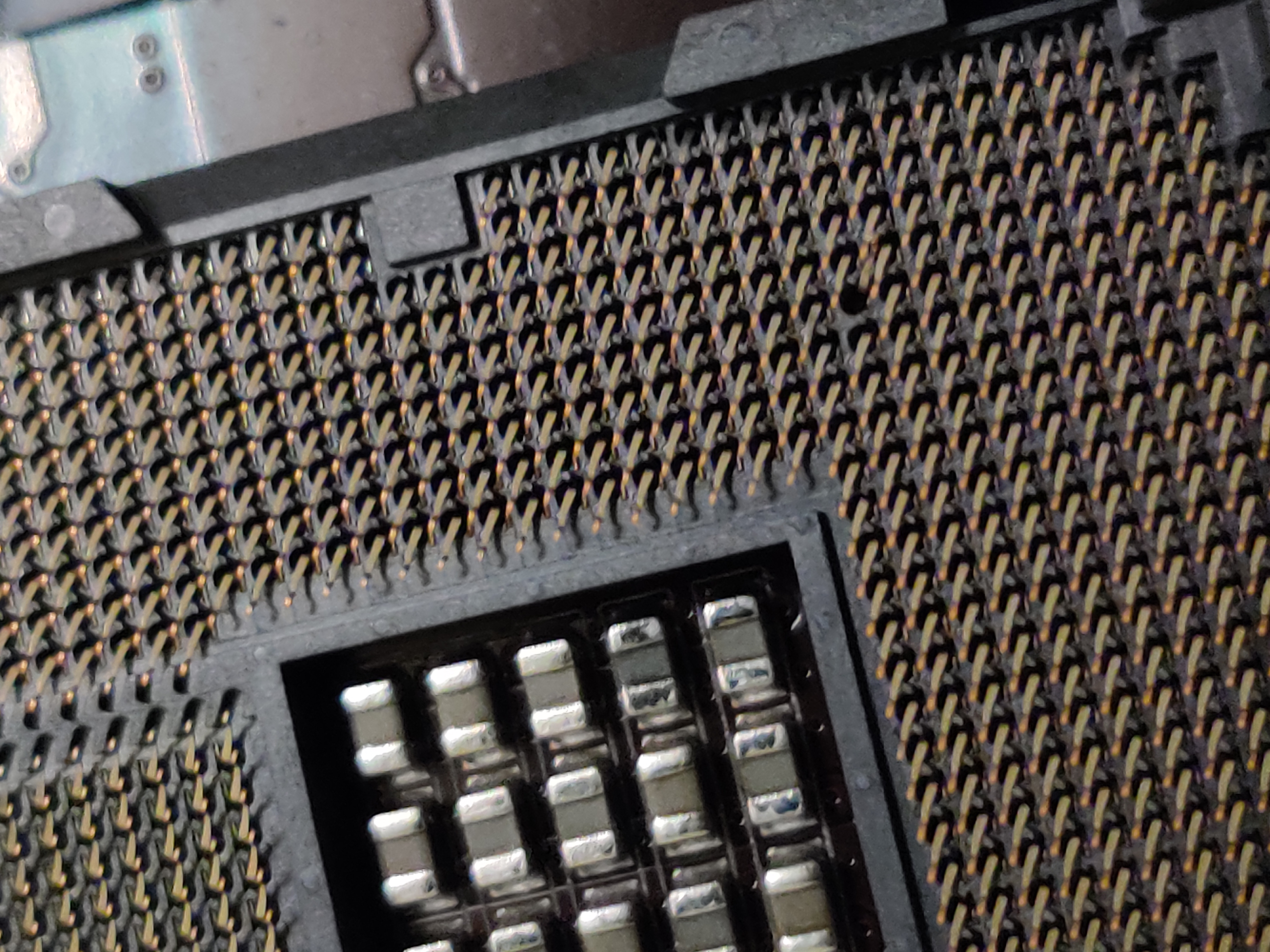

Ich finde auf diesem foto kann man was erkennen.



[madmax2010]

Wenn ich auf google sockel 1200 pinout eingebe kommt nichts

crap. Das ist richtig. Bisher hat das fuer jeden Sockel extrem gut funktioniert. Leider findet man hier nichts o.O Reddit is not amused.

Hier sieht du aber das grundlegende Pattern, welches man bei allen Intel Sockeln dd er letzten generationen findet:
https://en.wikichip.org/w/images/9/9f/skylake_pin_diagram.png

1-2 pins zu verlieren ist aber recht egal. ca 1/4 ist Spannungsversorgung. Da ist massig redundanz drin.
Beim RAM verlierst du vielleicht einen der Slots, oder mal eine PCIe lane, oder du kannst das onboard Audio, USB oder den onboard SATA controller nicht mehr nutzen. Wenn der i2C Bus kaputt ist, kannst du halt keine Sensoren mehr auslesen.
Aber das ist alles halb so wild. Von diesen 1200 Pins sind vielleicht 20, die echt wirklich relevant sind (PC an schalten, power states wechseln... - beim rest verlierst du vor allem Features)

Aber ja, ich stimme @xexex zu Das ist nett zu wissen, und soll dich vor allem beruhigen, falls du den Pin beim gerade biegen abbrichst. So wie er ist solltest du den auf keinen Fall lassen



[Al.242]

crap. Das ist richtig. Bisher hat das fuer jeden Sockel extrem gut funktioniert. Leider findet man hier nichts o.O Reddit is not amused.

Hier sieht du aber das grundlegende Pattern, welches man bei allen Intel Sockeln dd er letzten generationen findet:
https://en.wikichip.org/w/images/9/9f/skylake_pin_diagram.png

1-2 pins verlieren ist aber recht egal. ca 1/4 ist spannungsversorgung. Da ist massig redundanz drin.
Beim RAM Verliesrt du vielleicht einen der Slots, oder mal eine PCIe lane, oder du kannst ddas Onboard Audio, USB oder den onboard sata controller nicht mehr nutzen. Wenn der i2C Bus kaputt ist, kannst du halt keine Sensoren mehr auslesen. Aber das ist alles halb so wild. Von diesen 1200 Pins sind vielleicht 20, die echt wirklich relevant sind (PC an schalten, power states wechseln... - beim rest verlierst du vor allem Features)

Riskiere ich aber nicht das andere pins kaputt gehen wenn ich cpu einbaue?



[madmax2010]

Bieg den gerade und schau. Wenn du es hin bekommst: Yay
Wenn er abbricht: Lotto. Aber du hast echt gute Gewinnchancen

hier die Pinzette ganz rechts eignet sich super fuer sowas:
https://geizhals.de/1979172343

Nicht leitend, greift gut



[xexex]

Ich finde auf diesem foto kann man was erkennen.

In der Tat auf dem Foto noch am ehesten. Trotzdem reicht es nicht um genau zu erkennen wie das Teil da nun liegt. Es sieht für mich zumindest so aus als wäre das Teil komplett in die andere Richtung verbogen.

Besorge dir eine "gute" Lupe mit mindestens 10-fachen Vergrößerung und versuche es dann vorsichtig mit einer feinen Pinzette.
