Kaputter USB Port an Laptop

[showtacco]

Hallo an alle

leider ist bei meinem Laptop ein USB Stick im Port hängen geblieben und irgendwas ist dabei abgerissen. Der Port funktioniert leider nicht mehr.
Da ich aber keine Ahnung habe und im Internet nicht wirklich schlauer werden wollte ich hier fragen ob jemand weiß welchen Port ich nun kaufen muss.

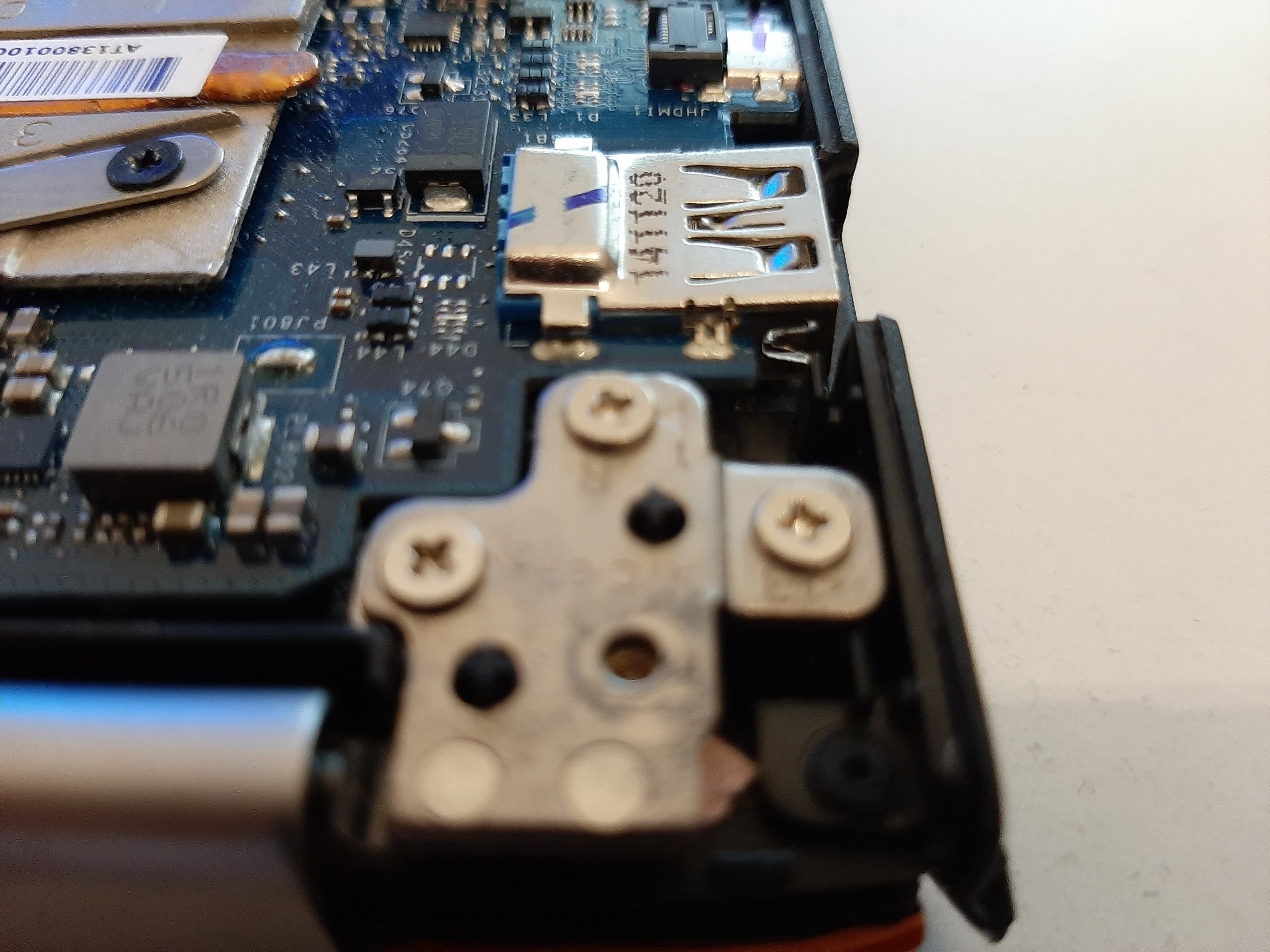

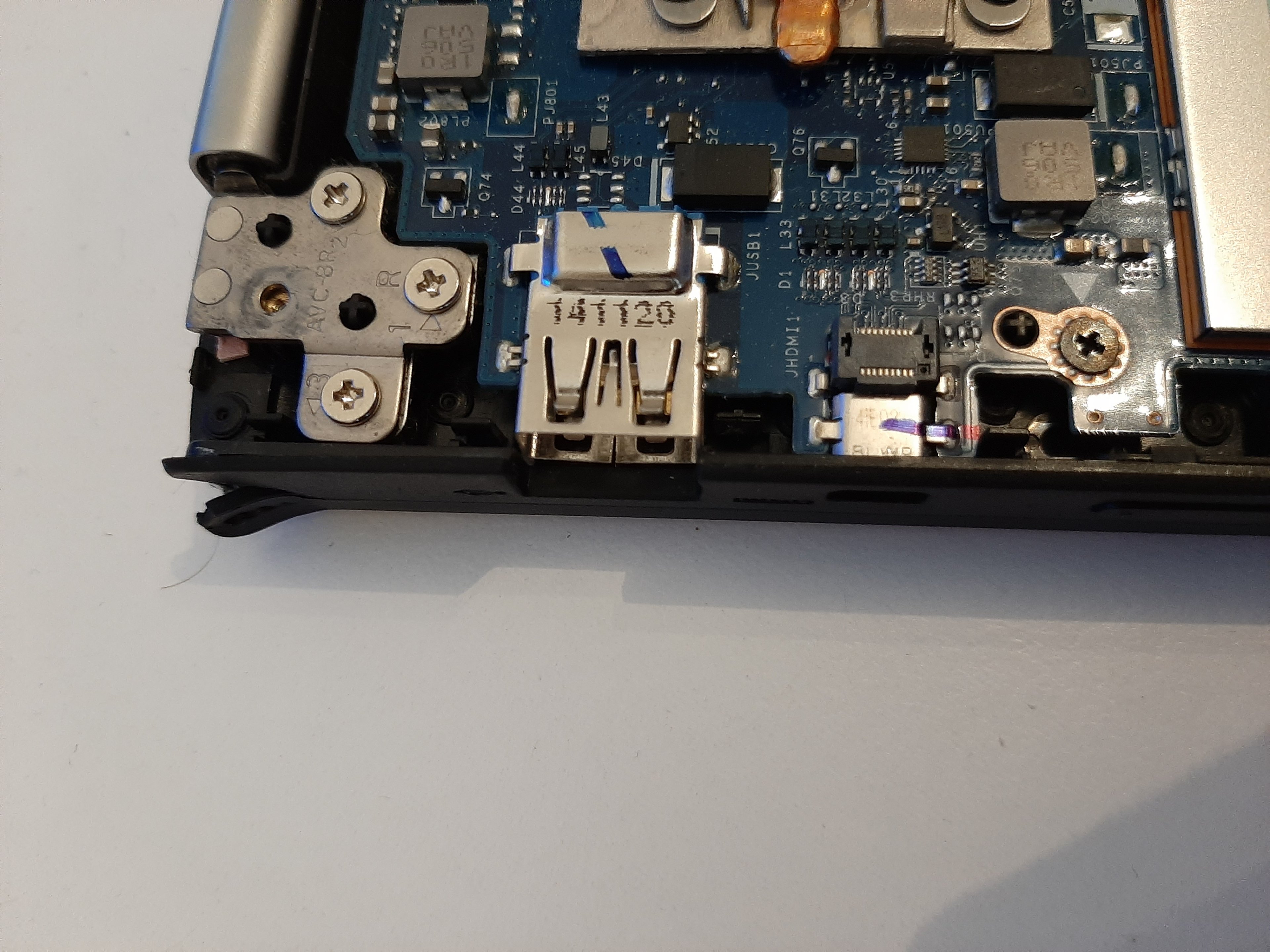

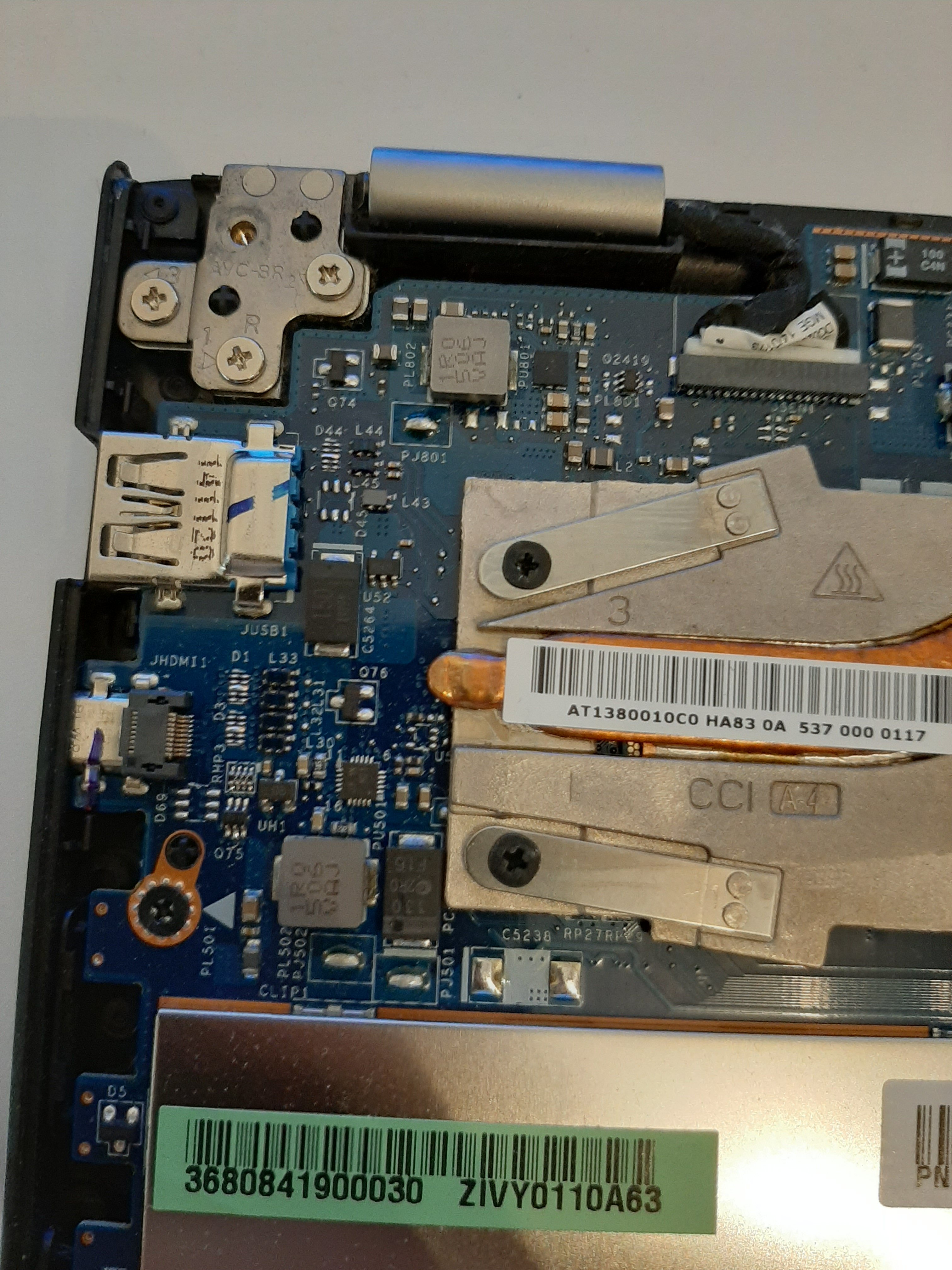

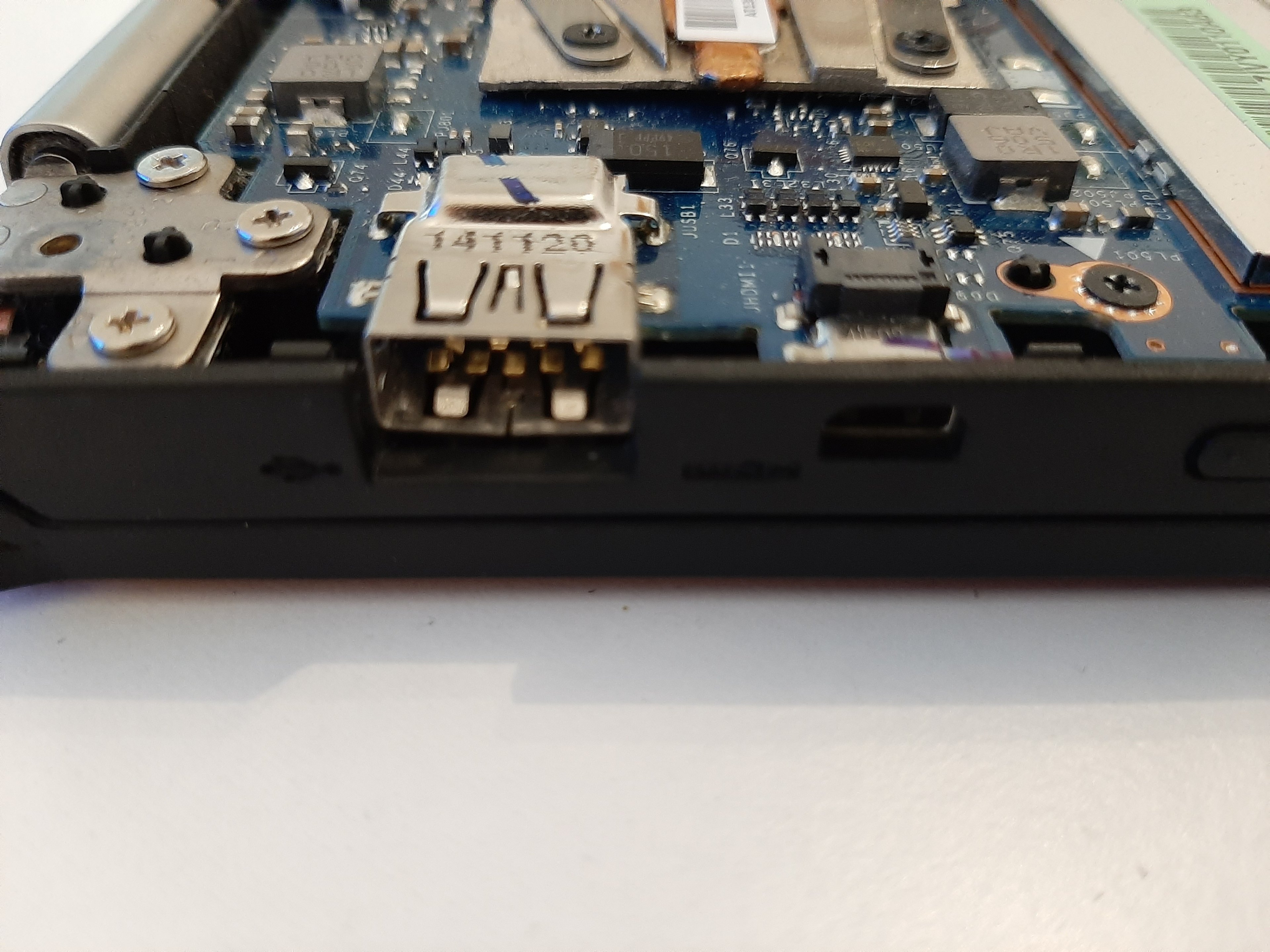

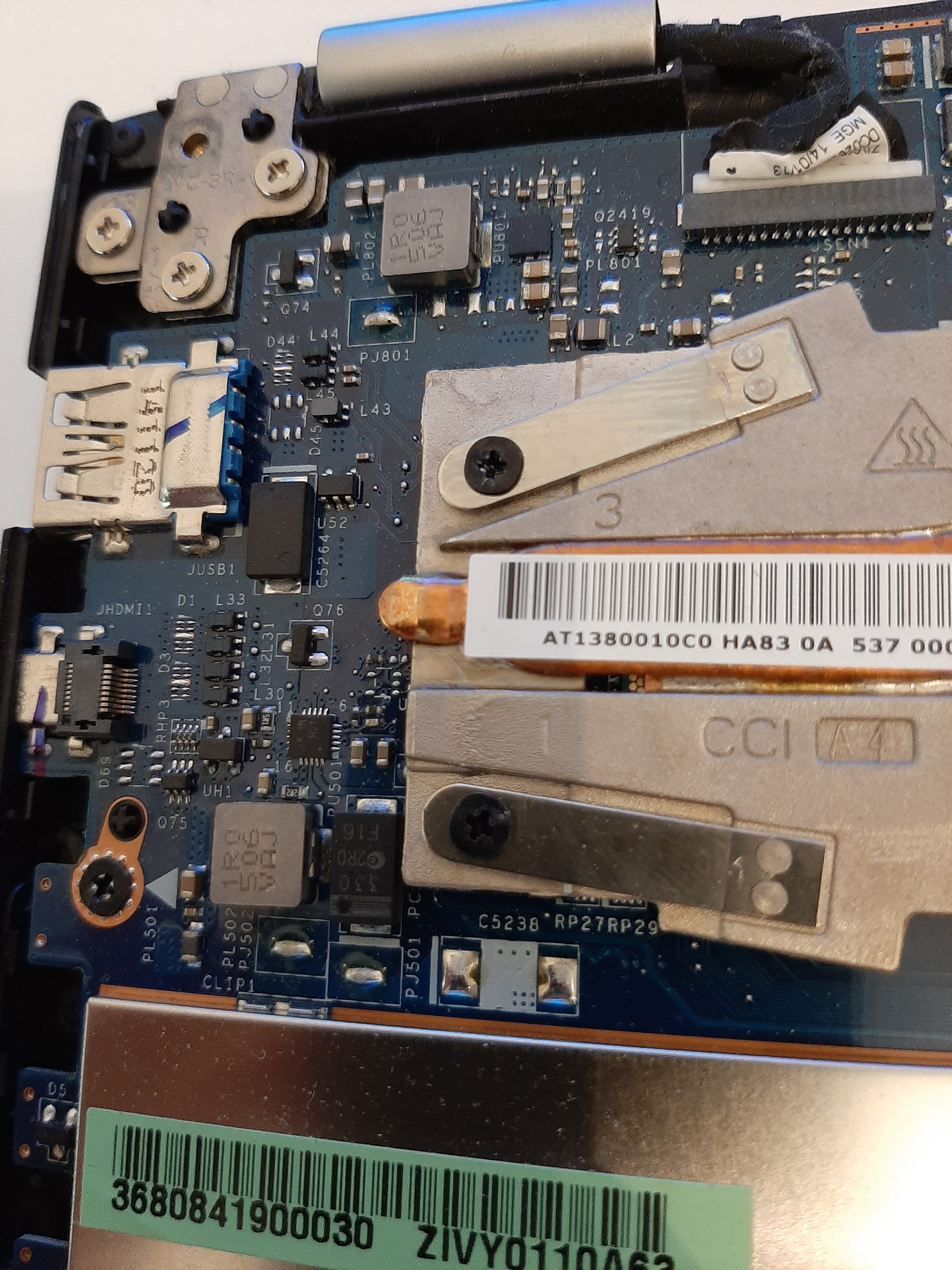

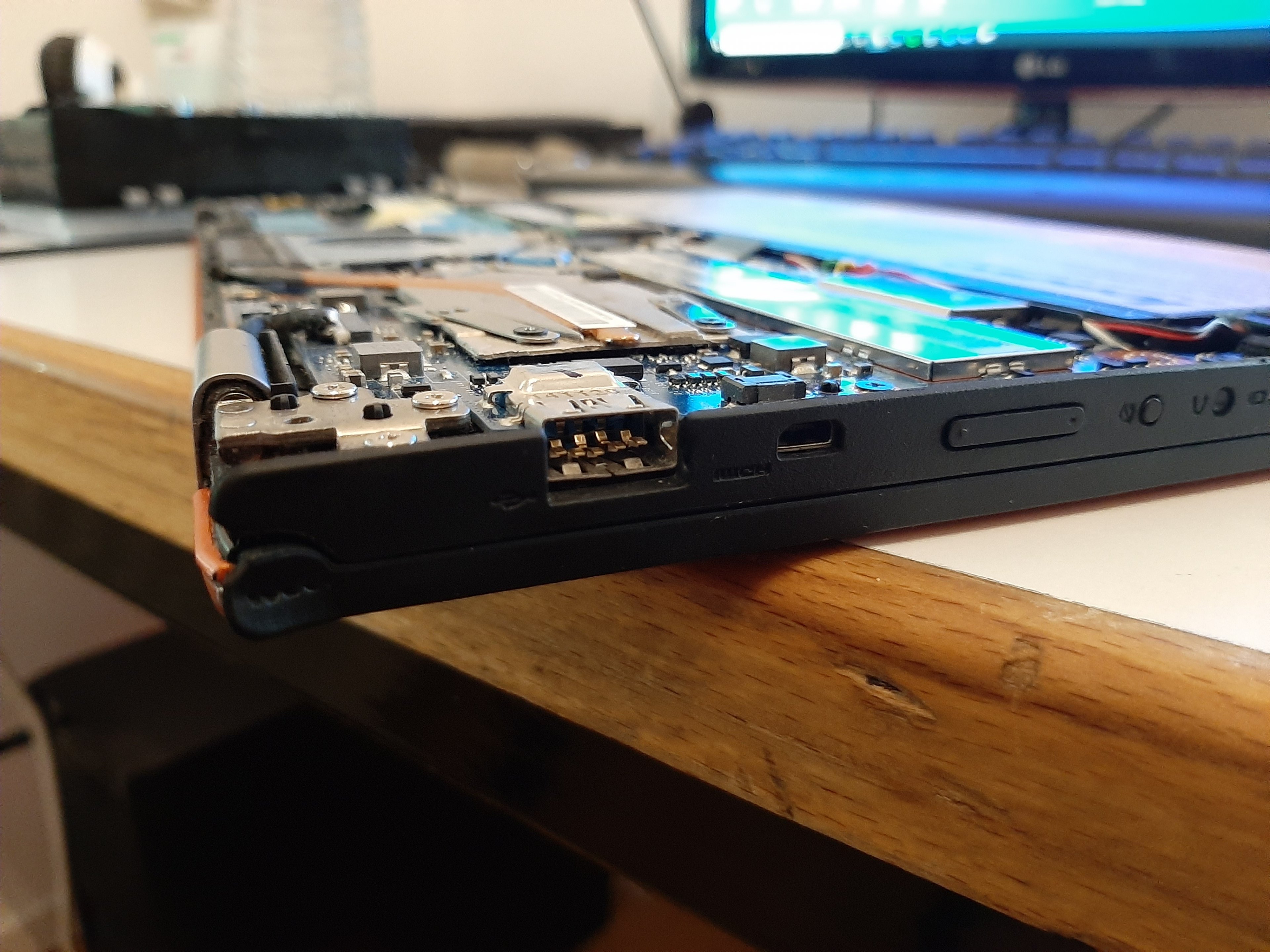

Ich hoffe die Bilder helfen

Muss ich bei einem neuen Port einfach nur die Kontaktpunkte ablöten, den neuen Port an die gleiche Stelle drücken und an den gleichen Punkten wieder anlöten?

Ich hoffe mir kann jemand helfen

Danke schon mal im Voraus



[madmax2010]

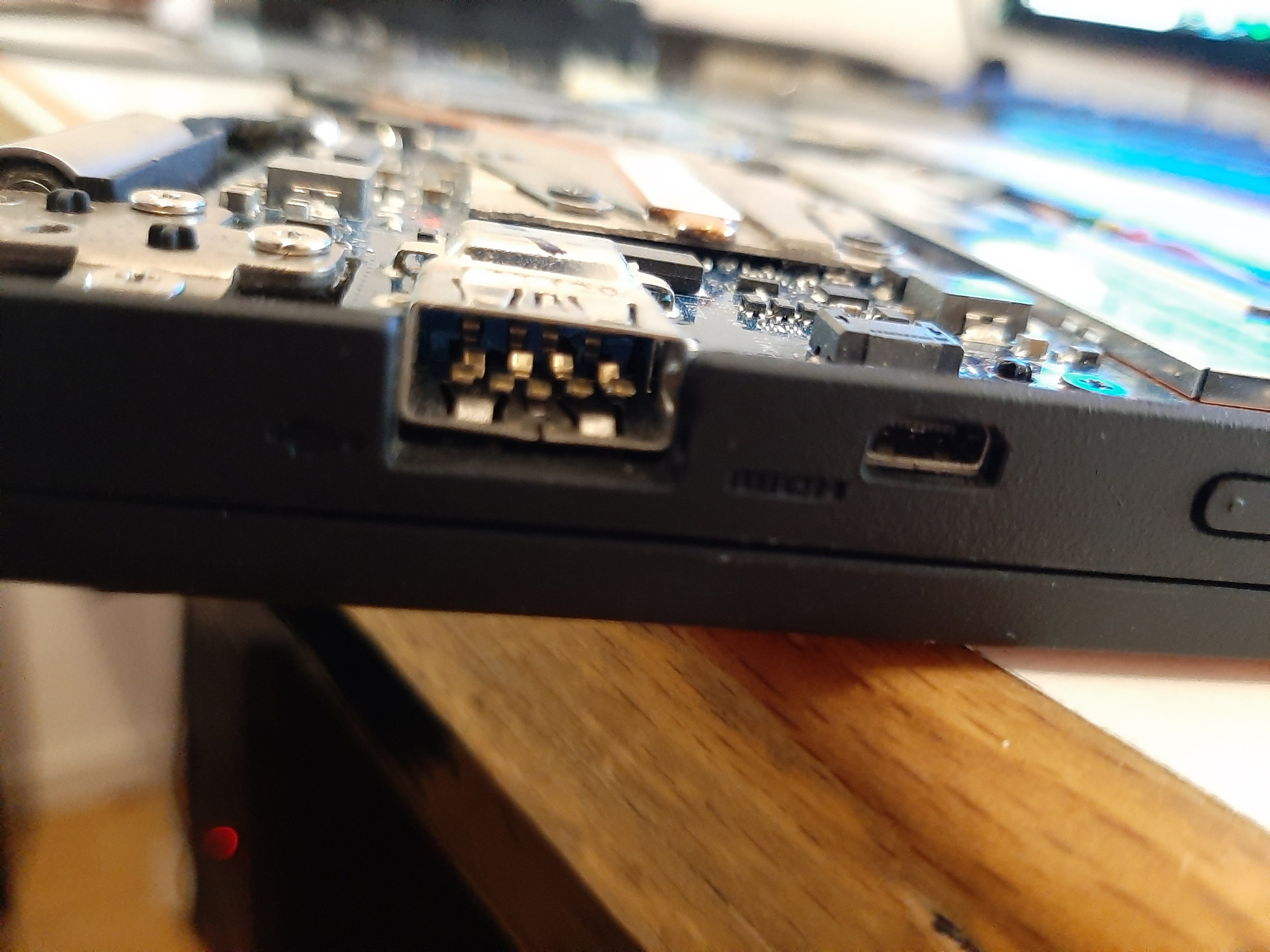

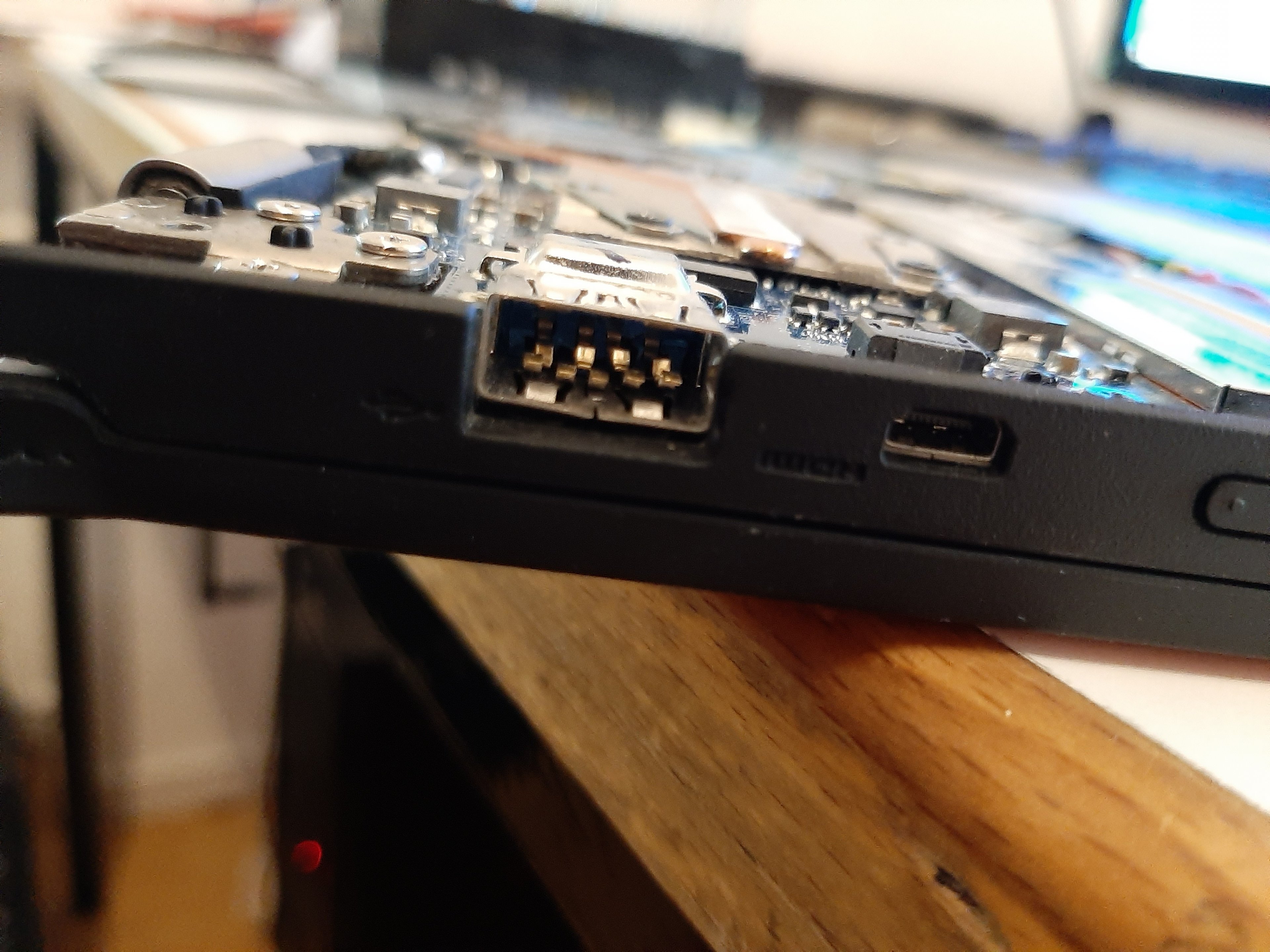

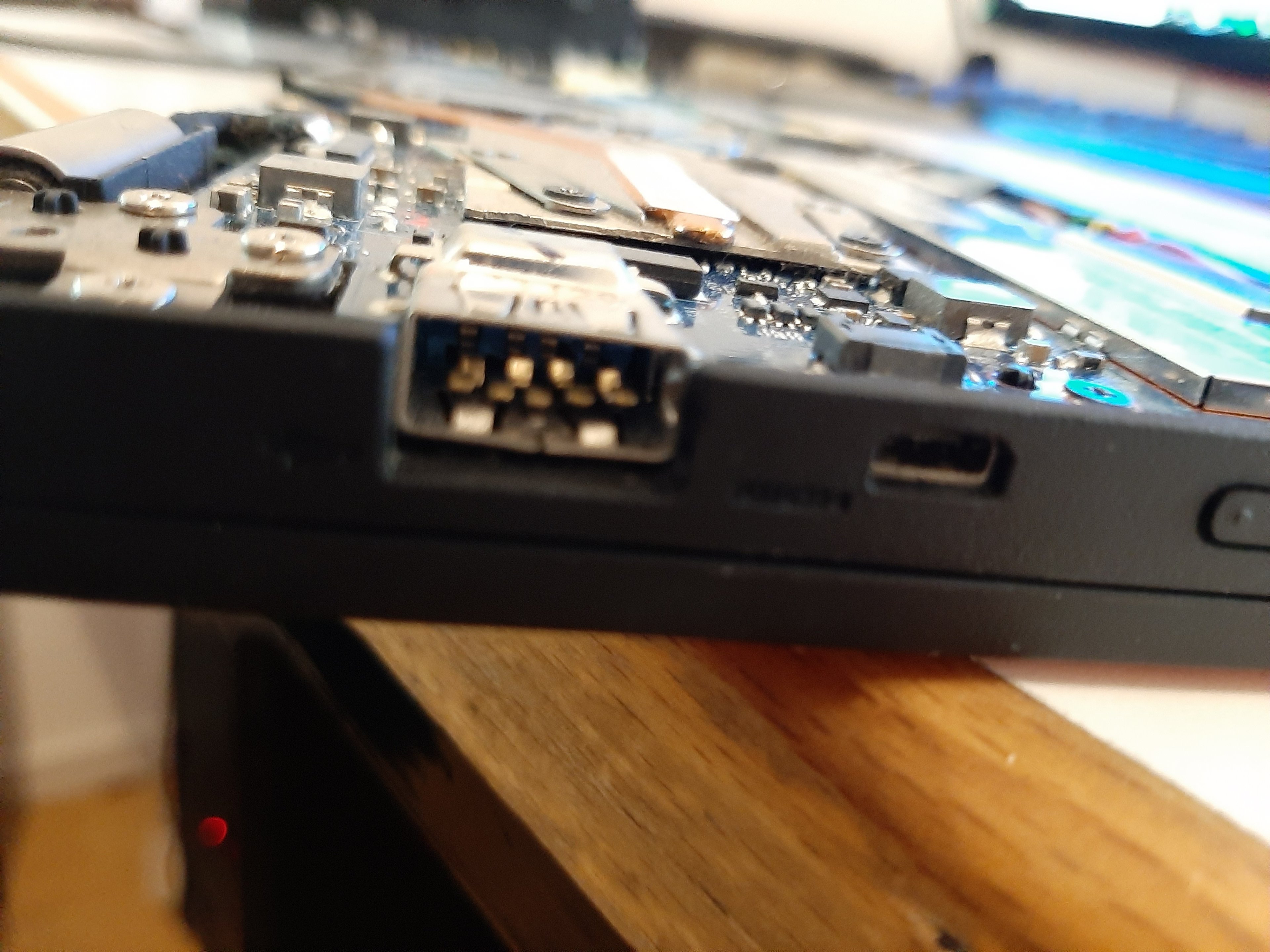

Fotos von der Seite mit den Kontakten und ein foto in den USB Port hinein waeren hilfreich.

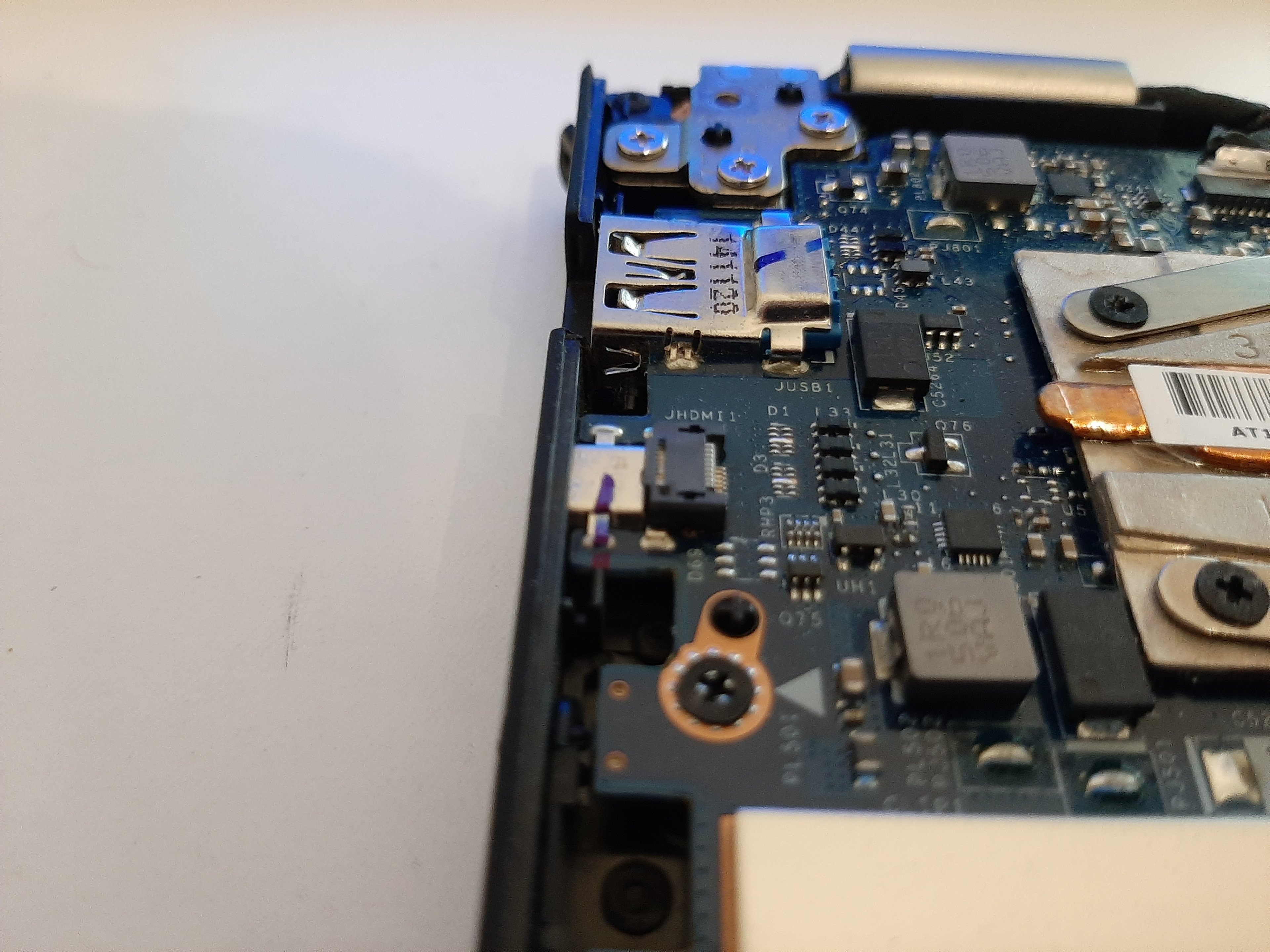

auf foto 3 schautes jedoch nach usb 3 aus



[matze313]

Traust du dir denn zu, den kaputten Port auszulöten, den neuen einzulöten, und dabei nicht das Mainboard zu beschädigen?

Ergänzung (31. Juli 2020)

Muss ich bei einem neuen Port einfach nur die Kontaktpunkte ablöten, den neuen Port an die gleiche Stelle drücken und an den gleichen Punkten wieder anlöten?

Ja, so würde das funktionieren.
Aber das Mainboard ist recht hitzeempfindlich, also muss man recht vorsichtig sein. Es ist aber machbar



[madmax2010]

https://www.aliexpress.com/item/400...earchweb0_0,searchweb201602_,searchweb201603_

Den mit offenen schlitzen und buckel wie auf dem foto sehe ich nirgends.. Das hier ist das ali standardmodell - wenn die pins halbwegs passen, kannst du die bestellen. Ich finde nur nichts aehnliches bei ebay / amazon



[evilnear]

wenn ich am alten port keine schäden sehe würde ich mir nicht so viele hoffnungen machen bei einem wechsel davon. mal abgesehen von all den möglichen fehlerquellen beim löten. immerhin hat usb3 echt viele Kontakte



[ghecko]

Da ist der Kunststoffträger der Kontakte innen rausgebrochen.

https://www.aliexpress.com/item/33036587838.html?spm=a2g0o.detail.1000014.37.3d9b6cecActIbe&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.14976.178076.0&scm_id=1007.14976.178076.0&scm-url=1007.14976.178076.0&pvid=cbd2d419-a941-46c9-b0db-c0bb64076ad4&_t=gps-idcDetailBottomMoreOtherSeller,scm-url:1007.14976.178076.0,pvid:cbd2d419-a941-46c9-b0db-c0bb64076ad4,tpp_buckets:668#0#131923#0_668#808#5965#535_668#888#3325#1_4976#0#178076#0_4976#2711#7538#636_4976#3223#10328#1_4976#3104#9653#3_4976#3141#9887#1_668#2846#8114#731_668#2717#7564#665_668#1000022185#1000066055#0_668#3422#15392#772

Der dürfte es sein. Ohne entsprechendes Werkzeug aber kaum erfolgreich zu tauschen.



[showtacco]

Fotos von der Seite mit den Kontakten und ein foto in den USB Port hinein waeren hilfreich.
auf foto 3 schautes jedoch nach usb 3 aus



[species_0001]

es muss nicht immer aus China sein, es gibt auch deutsche Shops für sowas:
https://www.digikey.de/products/de/connectors-interconnects/usb-dvi-hdmi-connectors/312



[showtacco]

Traust du dir denn zu, den kaputten Port auszulöten, den neuen einzulöten, und dabei nicht das Mainboard zu beschädigen?

Ergänzung (31. Juli 2020)

Ja, so würde das funktionieren.
Aber das Mainboard ist recht hitzeempfindlich, also muss man recht vorsichtig sein. Es ist aber machbar

ich würde sagen das ich ein ruhiges Händchen habe. Was würde passieren wenn ich mit der Lötspitze auf das Mainboard komme?



[JohnStorm]

Sicher, dass es ab einer Lötstelle oder den Port allgemein liegt? Schaut für mich sehr nach verbogenen Kontakten aus.
Bevor Du den Lötkolben schwingst, solltest Du die Kontakte probeweise gerade biegen - was gerade auch immer sein mag, aber das kann man ja abgucken :-)



[showtacco]

Da ist der Kunststoffträger der Kontakte innen rausgebrochen.

https://www.aliexpress.com/item/33036587838.html?spm=a2g0o.detail.1000014.37.3d9b6cecActIbe&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.14976.178076.0&scm_id=1007.14976.178076.0&scm-url=1007.14976.178076.0&pvid=cbd2d419-a941-46c9-b0db-c0bb64076ad4&_t=gps-idcDetailBottomMoreOtherSeller,scm-url:1007.14976.178076.0,pvid:cbd2d419-a941-46c9-b0db-c0bb64076ad4,tpp_buckets:668#0#131923#0_668#808#5965#535_668#888#3325#1_4976#0#178076#0_4976#2711#7538#636_4976#3223#10328#1_4976#3104#9653#3_4976#3141#9887#1_668#2846#8114#731_668#2717#7564#665_668#1000022185#1000066055#0_668#3422#15392#772

Der dürfte es sein. Ohne entsprechendes Werkzeug aber kaum erfolgreich zu tauschen.

oh ok , dann werde ich es lieber lassen. Danke



[ghecko]

Auslöten von solchen Ports geht eigentlich nur richtig mit einem SMD-Reworker. fürs einlöten oder zur Lotabsaugung einzelner Durchkontaktierungen nimmt man dann den Lötkolben.
Ich würde das bei ner Reparaturbude machen lassen. So wie es jetzt ist kann der Port Kurzschlüsse erzeugen und das Mainboard beschädigen.



[showtacco]

Auslöten von solchen Ports geht eigentlich nur richtig mit einem SMD-Reworker. fürs einlöten oder zur Lotabsaugung einzelner Durchkontaktierunhügen nimmt man dann den Lötkolben.
Ich würde das bei ner reparaturbude machen lassen.

ok, was kostet sowas ?



[ghecko]

Musst du die Reparaturbude fragen, wenn du eine in deiner Nähe findest. Der Port kostet nen Euro und du kannst ihn jetzt selbst bestellen. Das tauschen mit dem richtigen Werkzeug dauert keine 20 Arbeitsminuten. Also nicht über 50€.

es muss nicht immer aus China sein, es gibt auch deutsche Shops für sowas:
https://www.digikey.de/products/de/connectors-interconnects/usb-dvi-hdmi-connectors/312

Dann verlinke auch gleich die passende Buchse. Solche Exoten findet man bei deutschen Lieferanten meist nicht in Einzelhandel. Ich hab sie jetzt auf die schnelle zumindest nicht gefunden. Die Wahre kommt so oder so aus china, nur verdient hier der lieferant noch mit.
