Guten Abend in die Runde,

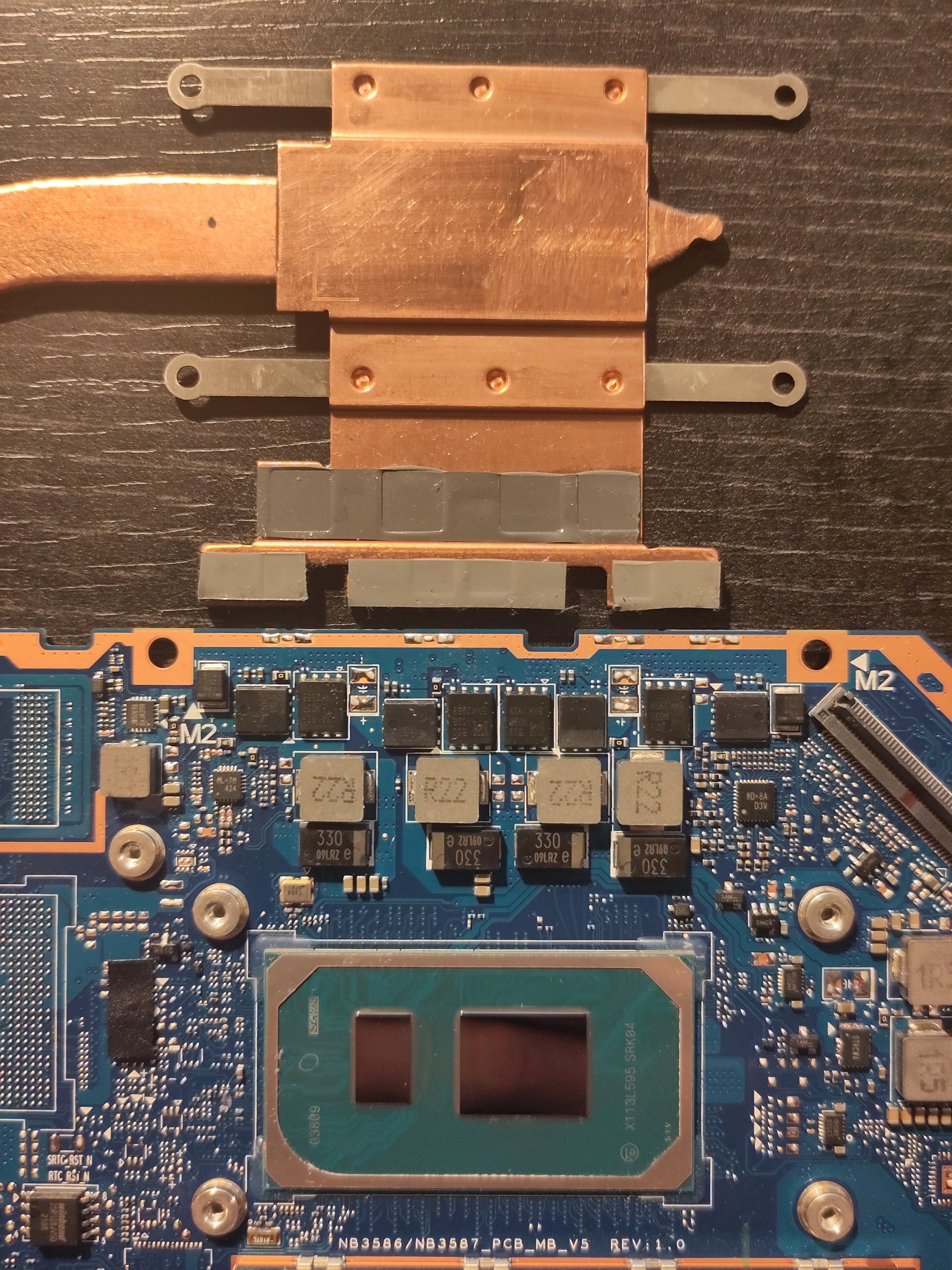

ich sitze an einem Bastelprojekt. Ein Galaxy Book 15 habe ich hier zerlegt, aber funktional liegen. Das Mainboard ist wirklich klein, ich will es gerne einhausen und als PC in der Werkstatt unterbringen. Eine Grundlage des Projektes soll sein, dass das „Lichtraumprofil“ des Bords möglichst erhalten bleiben soll, daher werden die M.2 SSDs über das Bord wandern. Der andere Teil, der über das Bord ragt, ist das Kühlsystem. Hier will ich den flachen Heatpipe-Kühler samt Lüfter ersetzen. Ich hab ihn bereits demontiert, er deckt den Prozessor, die iGPU sowie die vier Spulen und zugehörige MOSFETs ab. Hier ein Bild des abgenommen Kühlers samt Bord:

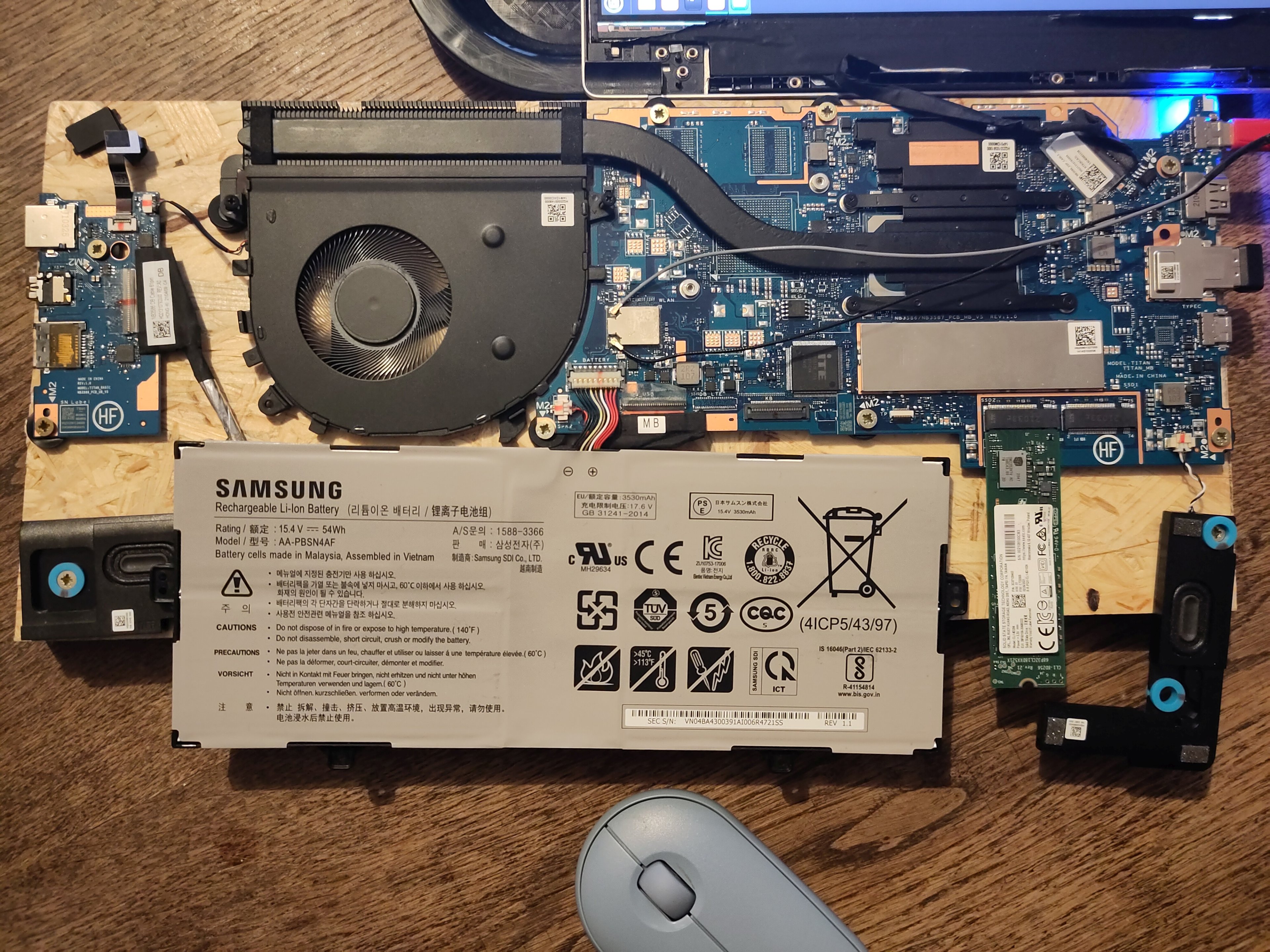

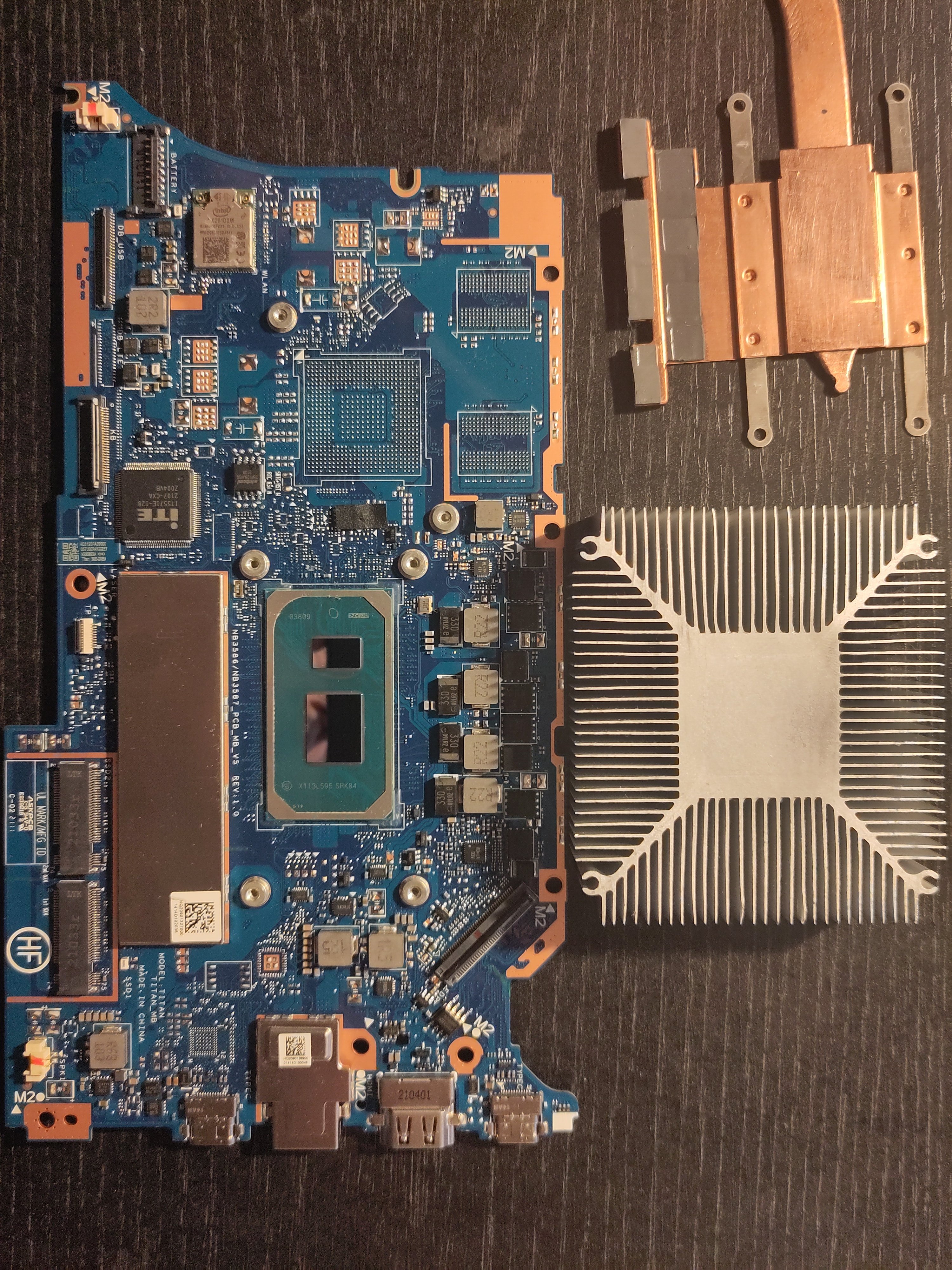

Ich habe noch einen Aluminium Kühlblock liegen, Maße 80x70x19mm, der Stockkühler aus einem alten Deskmini. Der massive Block in der Mitte ist 30x30mm und hat damit ein wenig Spiel, um CPU und iGPU abzudecken (25x11mm zusammen). Der Prozessor ist ein i5-1135G7 mit einer Intel Iris Xe Graphics iGPU, 12-28W cTDP. Das gilt es zu kühlen, wobei der Rechner für Office / YouTube / Internet genutzt werden wird.

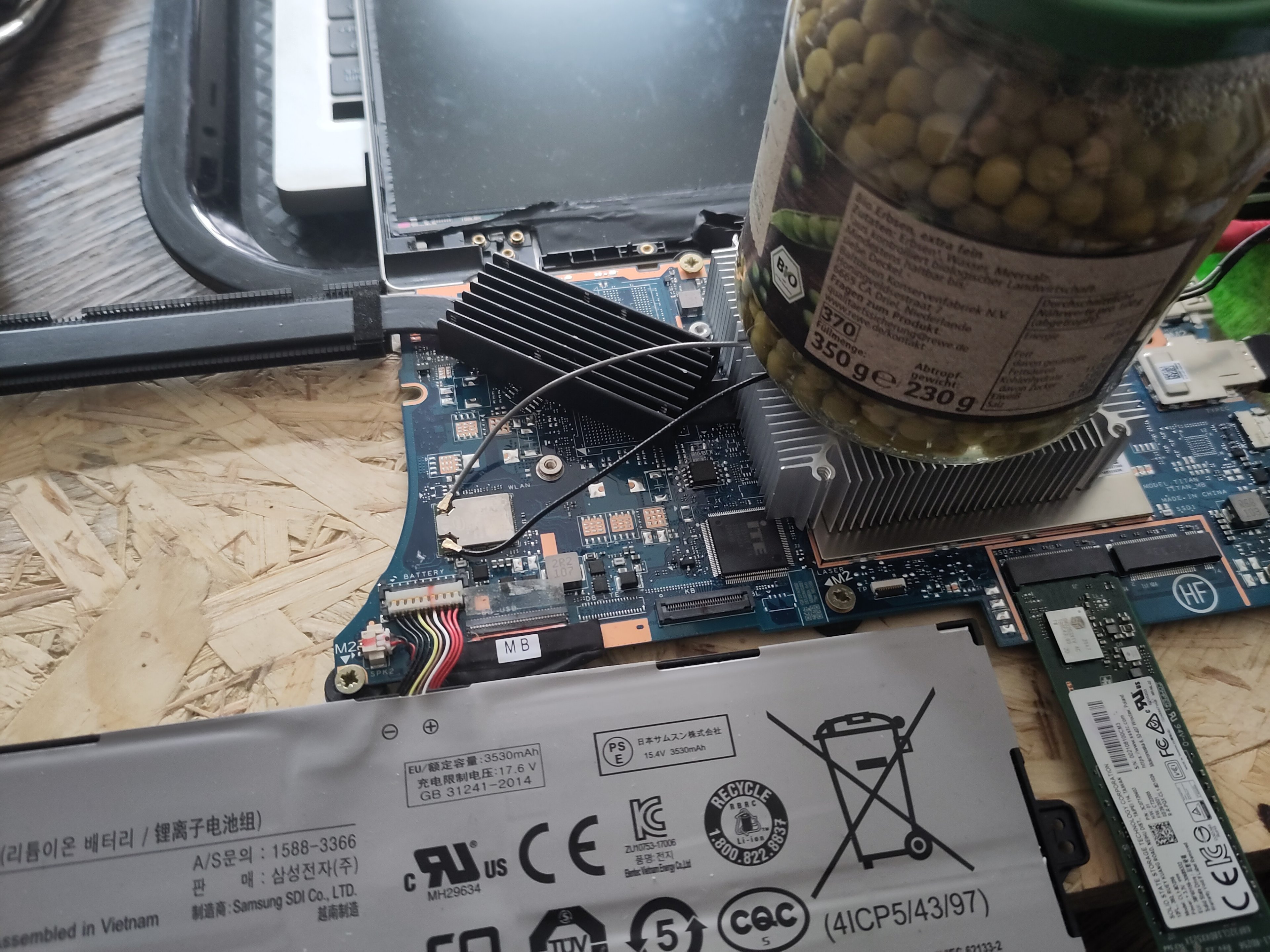

Der Sockel hat einen umlaufenden Metallrand, der sollte sich gut als Auflage für den Kühler eigenen, er scheint gleich hoch wie die beiden DIEs zu sein, wirklich messen kann ich das aber nicht. Von den Finnen würde ich unten mit dem Dremel an den entsprechenden Stelle etwas wegnehmen, da die Spulen, MOSFETs und der verlötete RAM höher sind, als die Metallrahmen / DIE-Fläche. Durch die Finnen kann ich hoffentlich Schrauben in die bestehenden vier Kühlerhalterungen mit Gewinde drehen, vorher frische Wärmeleitpaste drunter und alles fixieren (M1 o. M2 Schrauben?). Die thermischen Pads des alten Kühlers würde ich vorher lösen und wieder auf die Spulen / MOSFETs legen, Dort halten sie dann die Finnen des neuen Kühles in Position und nehmen Hitze mit auf.

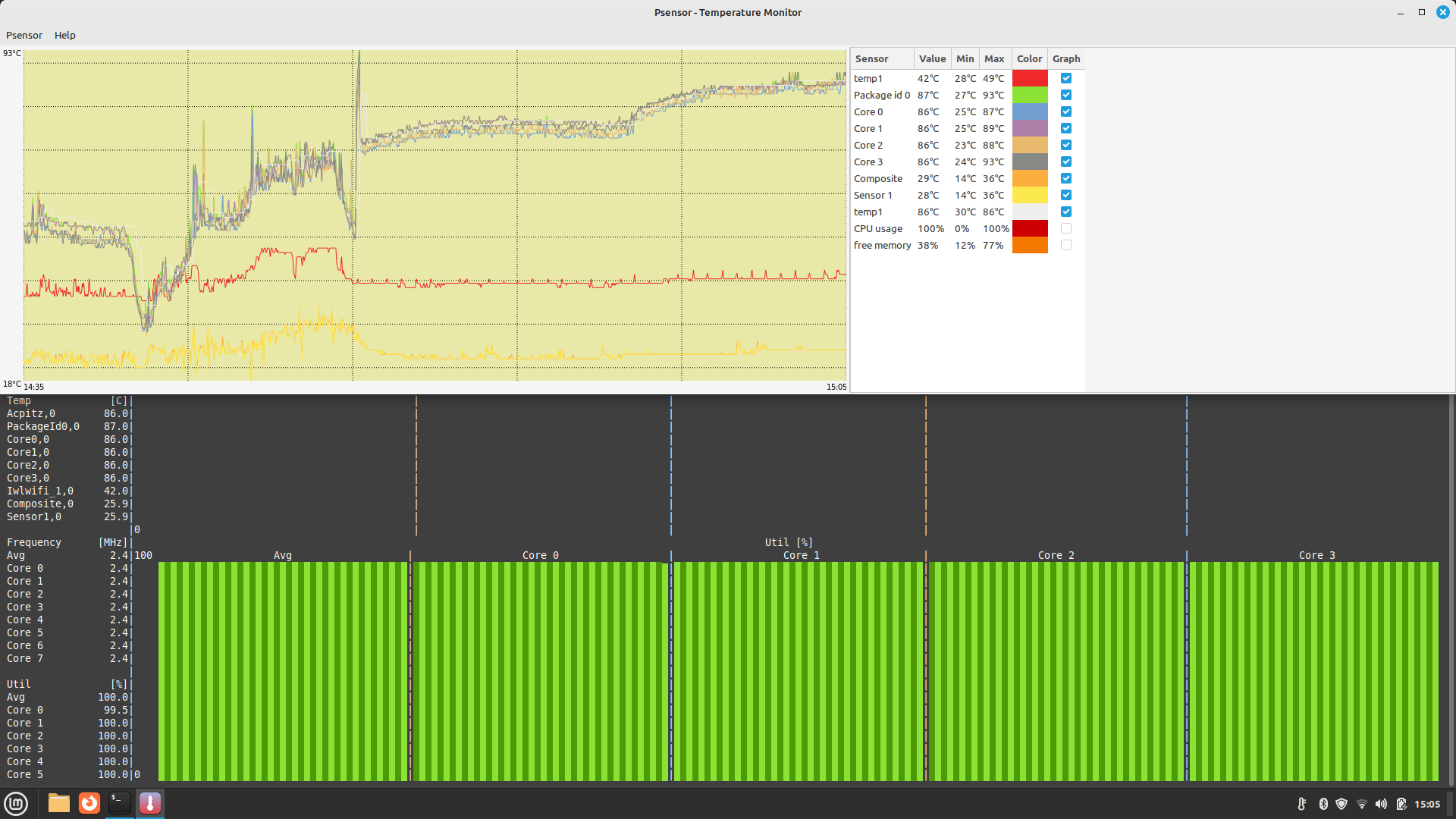

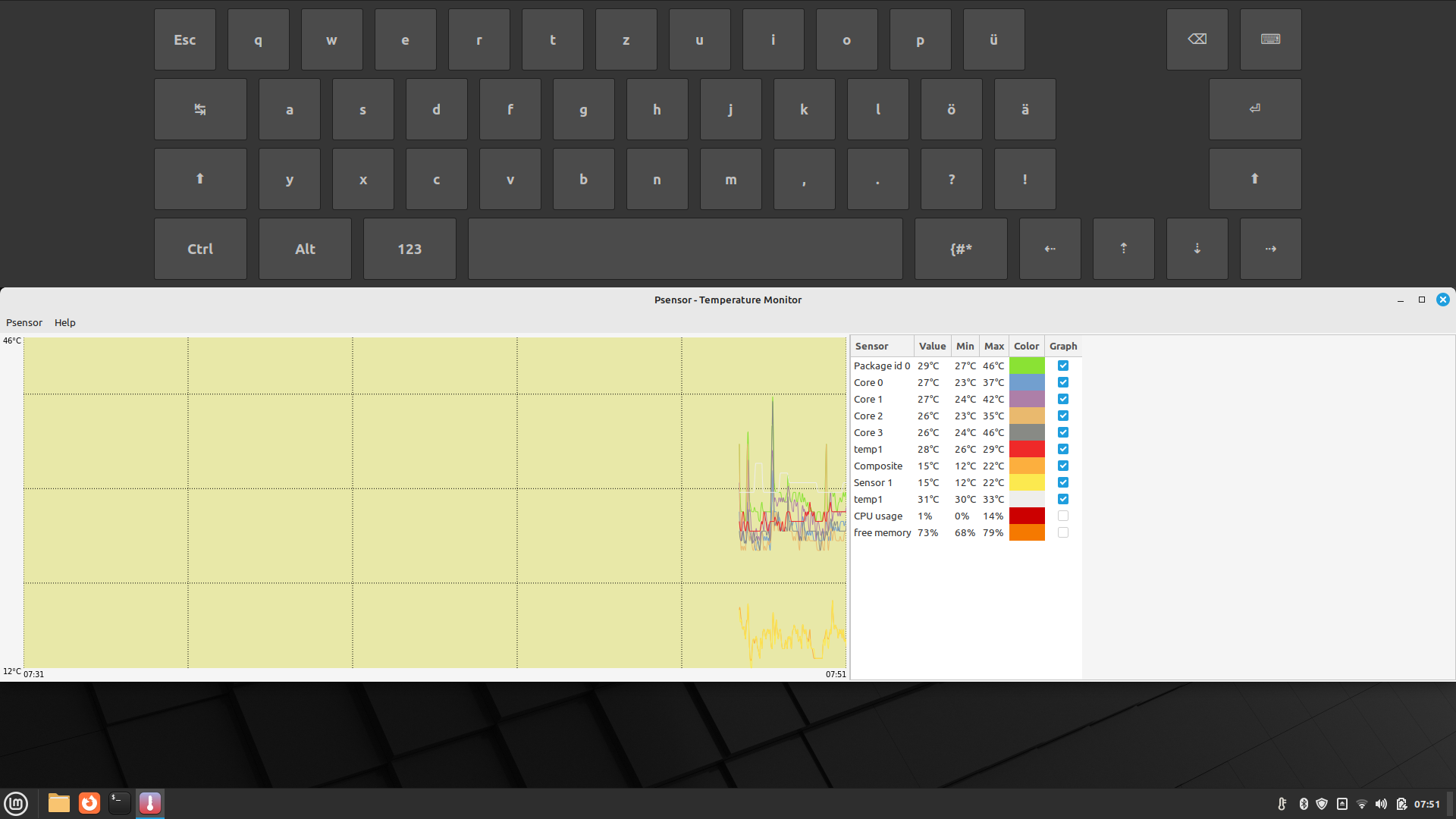

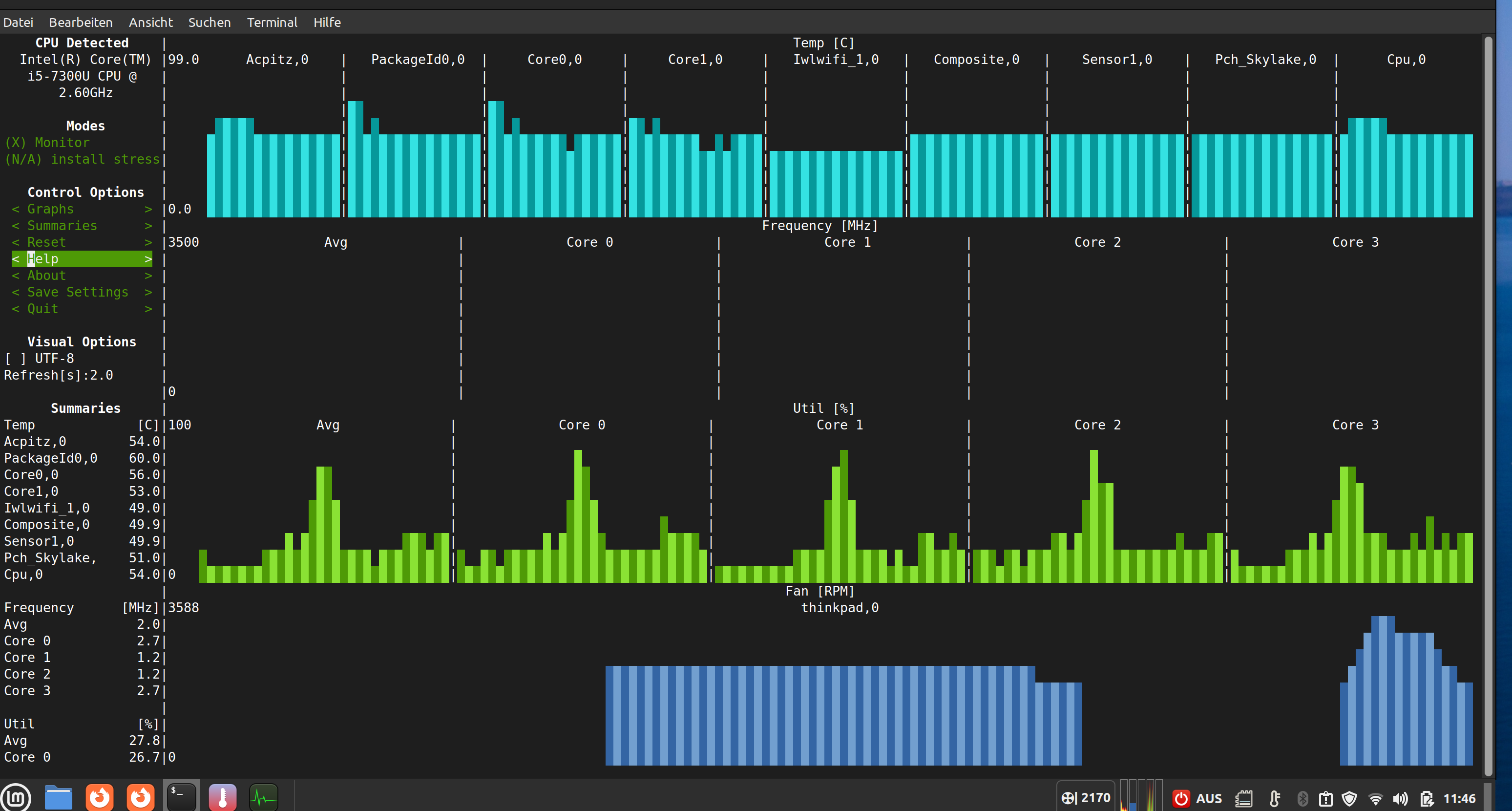

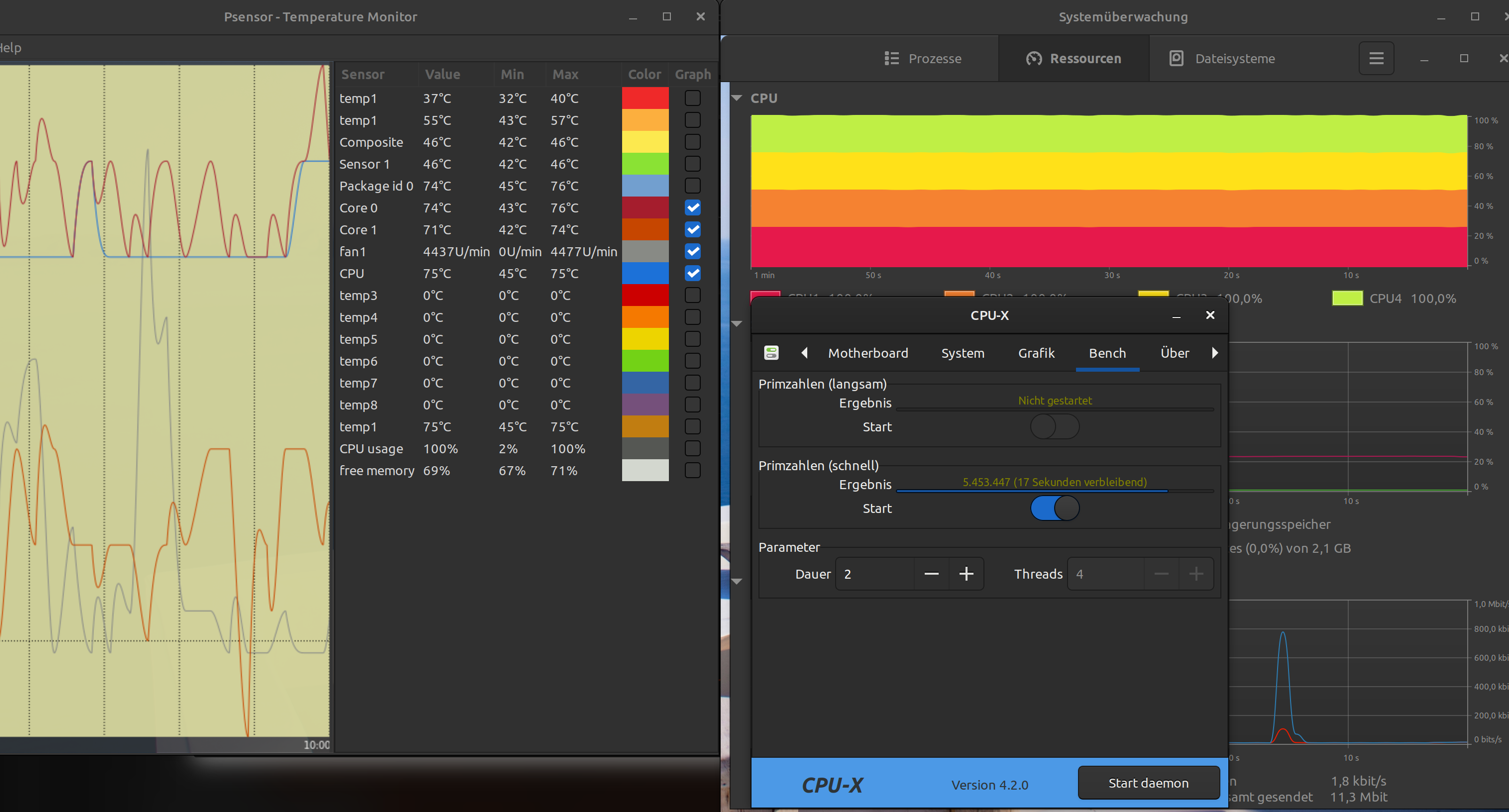

Soweit erst Mal, könnte das ganze passiv schon reichen? Immerhin ist die Kühlergröße / -masse um einiges mehr als die Heatpipe zuvor? Fände ich reizvoll, damit wird der PC nicht sehr hoch (nur MB +19mm).
Ich könnte noch einen Kühler draufschnallen, der alte Kühler hat als Specs 5V / 0.5A und 4-Pin-PWM. Mit einem Noctua NF-A8 5V PWM, 80mm hätte ich solide Luftstrom drüber + das Bord, die Spulen und MOSFETs kriegen auch noch was ab. Damit wird das ganze aber nochmal 25mm höher, und langsam nicht mehr soooo klein, wie ich mir das vorstelle.
Was meint ihr? Passiv machbar? Kühler nötig? Spulen und MOSFETs ausreichend mit berücksichtigt?
ich sitze an einem Bastelprojekt. Ein Galaxy Book 15 habe ich hier zerlegt, aber funktional liegen. Das Mainboard ist wirklich klein, ich will es gerne einhausen und als PC in der Werkstatt unterbringen. Eine Grundlage des Projektes soll sein, dass das „Lichtraumprofil“ des Bords möglichst erhalten bleiben soll, daher werden die M.2 SSDs über das Bord wandern. Der andere Teil, der über das Bord ragt, ist das Kühlsystem. Hier will ich den flachen Heatpipe-Kühler samt Lüfter ersetzen. Ich hab ihn bereits demontiert, er deckt den Prozessor, die iGPU sowie die vier Spulen und zugehörige MOSFETs ab. Hier ein Bild des abgenommen Kühlers samt Bord:
Ich habe noch einen Aluminium Kühlblock liegen, Maße 80x70x19mm, der Stockkühler aus einem alten Deskmini. Der massive Block in der Mitte ist 30x30mm und hat damit ein wenig Spiel, um CPU und iGPU abzudecken (25x11mm zusammen). Der Prozessor ist ein i5-1135G7 mit einer Intel Iris Xe Graphics iGPU, 12-28W cTDP. Das gilt es zu kühlen, wobei der Rechner für Office / YouTube / Internet genutzt werden wird.
Der Sockel hat einen umlaufenden Metallrand, der sollte sich gut als Auflage für den Kühler eigenen, er scheint gleich hoch wie die beiden DIEs zu sein, wirklich messen kann ich das aber nicht. Von den Finnen würde ich unten mit dem Dremel an den entsprechenden Stelle etwas wegnehmen, da die Spulen, MOSFETs und der verlötete RAM höher sind, als die Metallrahmen / DIE-Fläche. Durch die Finnen kann ich hoffentlich Schrauben in die bestehenden vier Kühlerhalterungen mit Gewinde drehen, vorher frische Wärmeleitpaste drunter und alles fixieren (M1 o. M2 Schrauben?). Die thermischen Pads des alten Kühlers würde ich vorher lösen und wieder auf die Spulen / MOSFETs legen, Dort halten sie dann die Finnen des neuen Kühles in Position und nehmen Hitze mit auf.
Soweit erst Mal, könnte das ganze passiv schon reichen? Immerhin ist die Kühlergröße / -masse um einiges mehr als die Heatpipe zuvor? Fände ich reizvoll, damit wird der PC nicht sehr hoch (nur MB +19mm).
Ich könnte noch einen Kühler draufschnallen, der alte Kühler hat als Specs 5V / 0.5A und 4-Pin-PWM. Mit einem Noctua NF-A8 5V PWM, 80mm hätte ich solide Luftstrom drüber + das Bord, die Spulen und MOSFETs kriegen auch noch was ab. Damit wird das ganze aber nochmal 25mm höher, und langsam nicht mehr soooo klein, wie ich mir das vorstelle.
Was meint ihr? Passiv machbar? Kühler nötig? Spulen und MOSFETs ausreichend mit berücksichtigt?

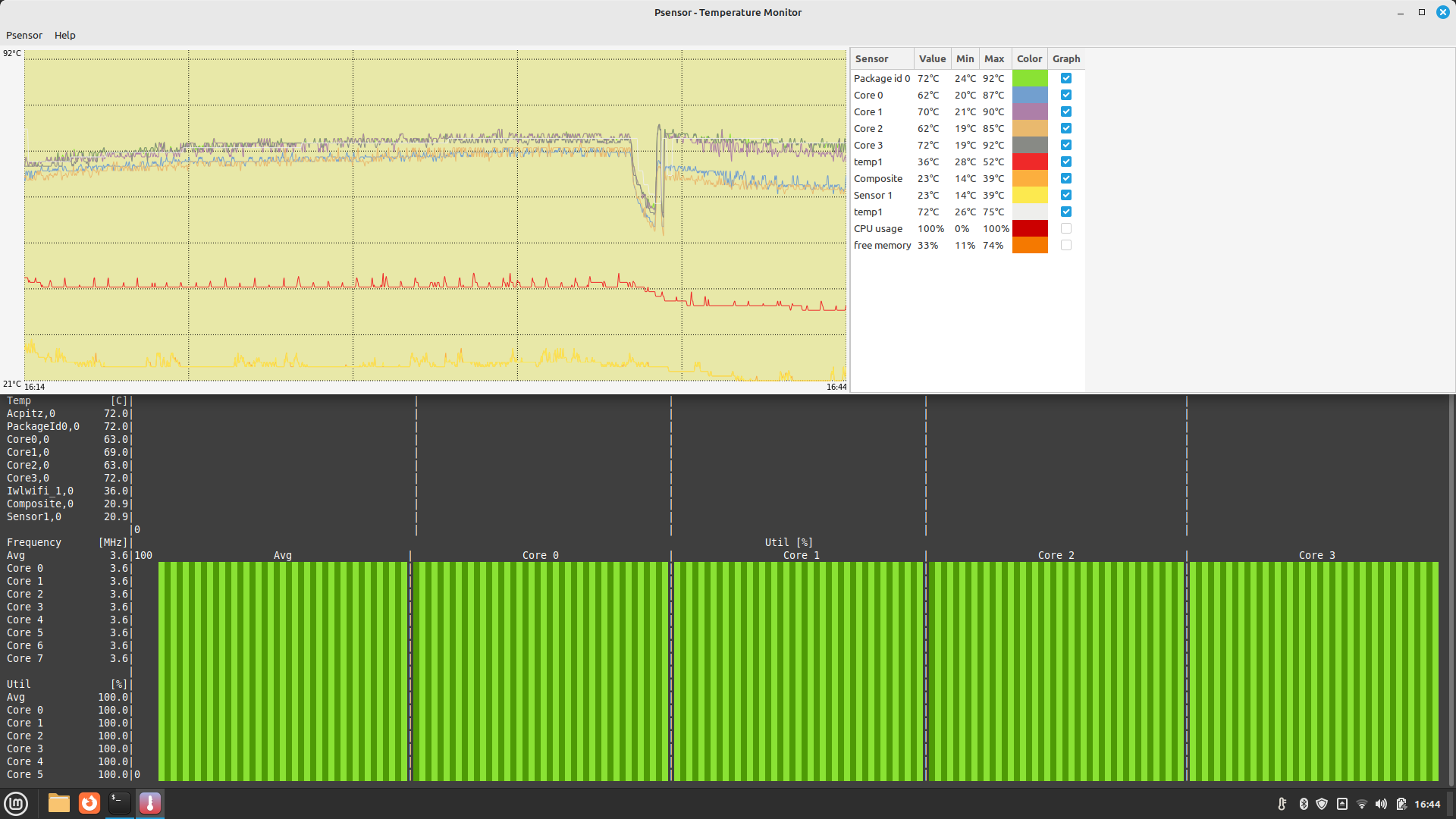

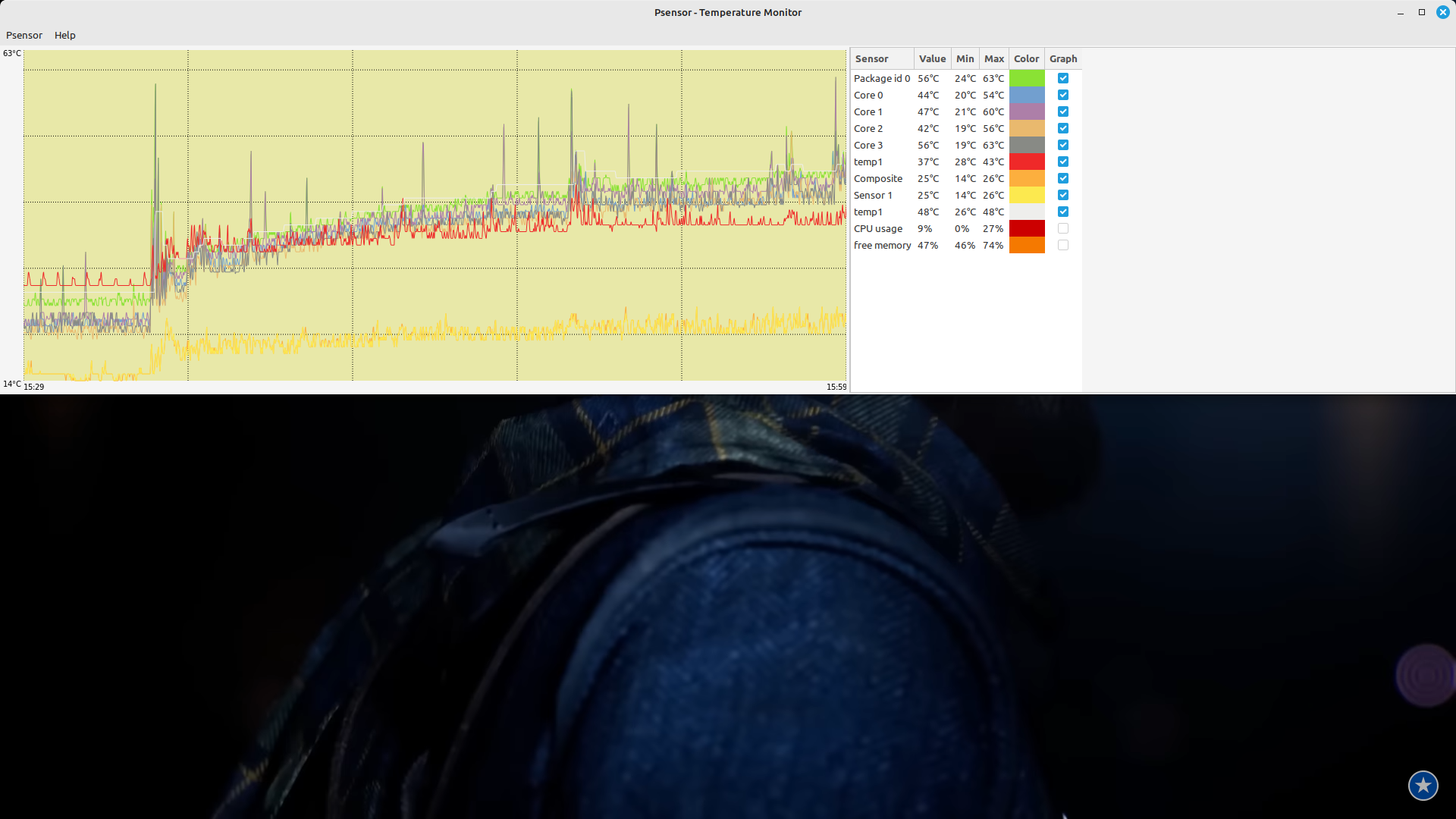

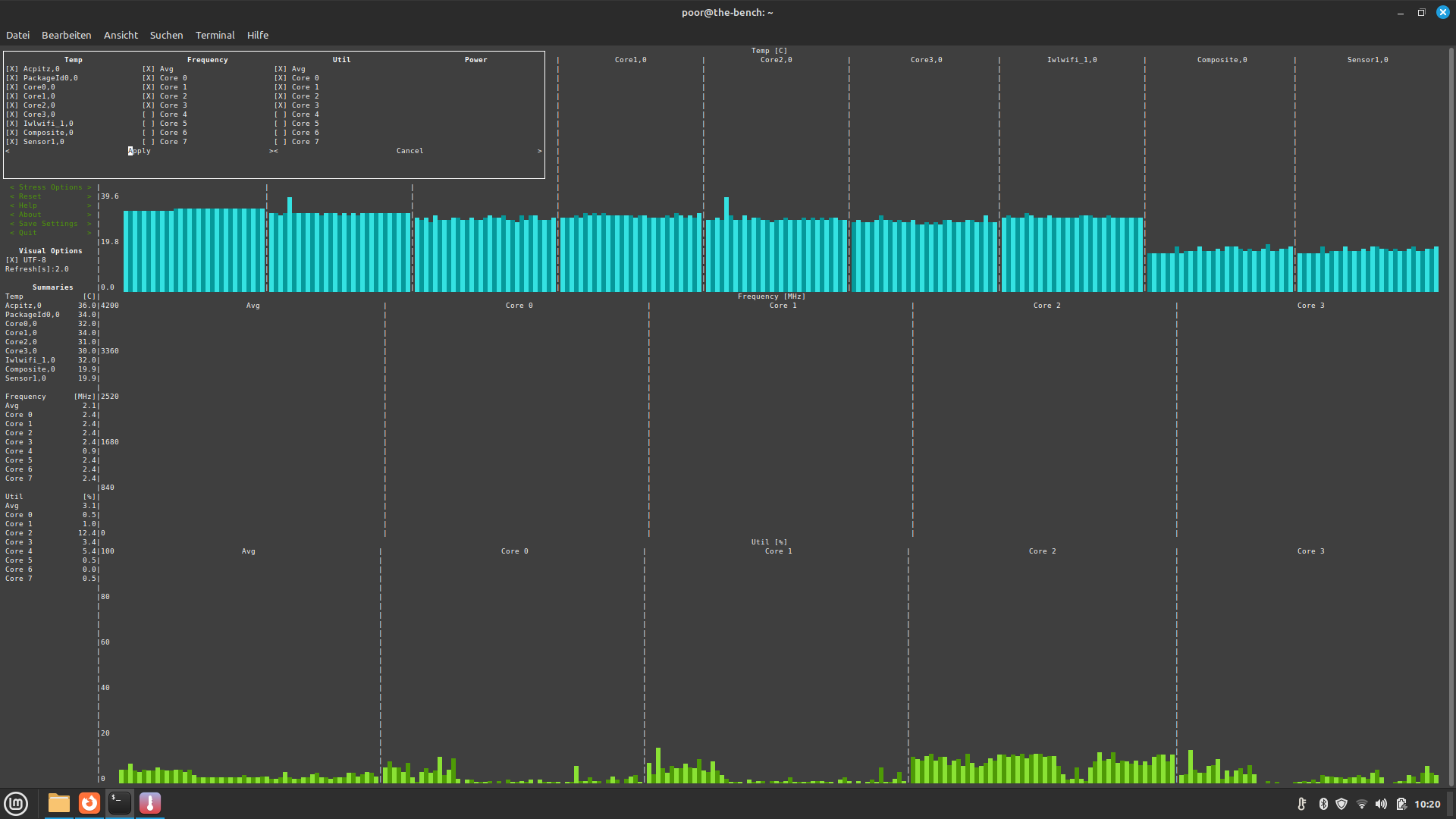

. Das hätte für den passiven Betreib wesentlich mehr potential, als der ALublock, für aktiven müsste ich erstmal rauskriegen, ob die verbauten Lüfter mit den 5V klar kommen.
