Probleme mit CPU Lüfter Einbau.

[Lifad285]

Hallo zusammen.

Versuche mittlerweile seit zwei Stunden meinem CPU Lüfter Ben Nevis Advanced auf einem ryzen5 3600x zu montieren. Beim MB handelt es sich um ein MSI tomahawk b450 Max.

Es klappt einfach nicht. Ich komm mit den Halterungen des Lüfters einfach nicht an die Halterungen des Mainboards hin.

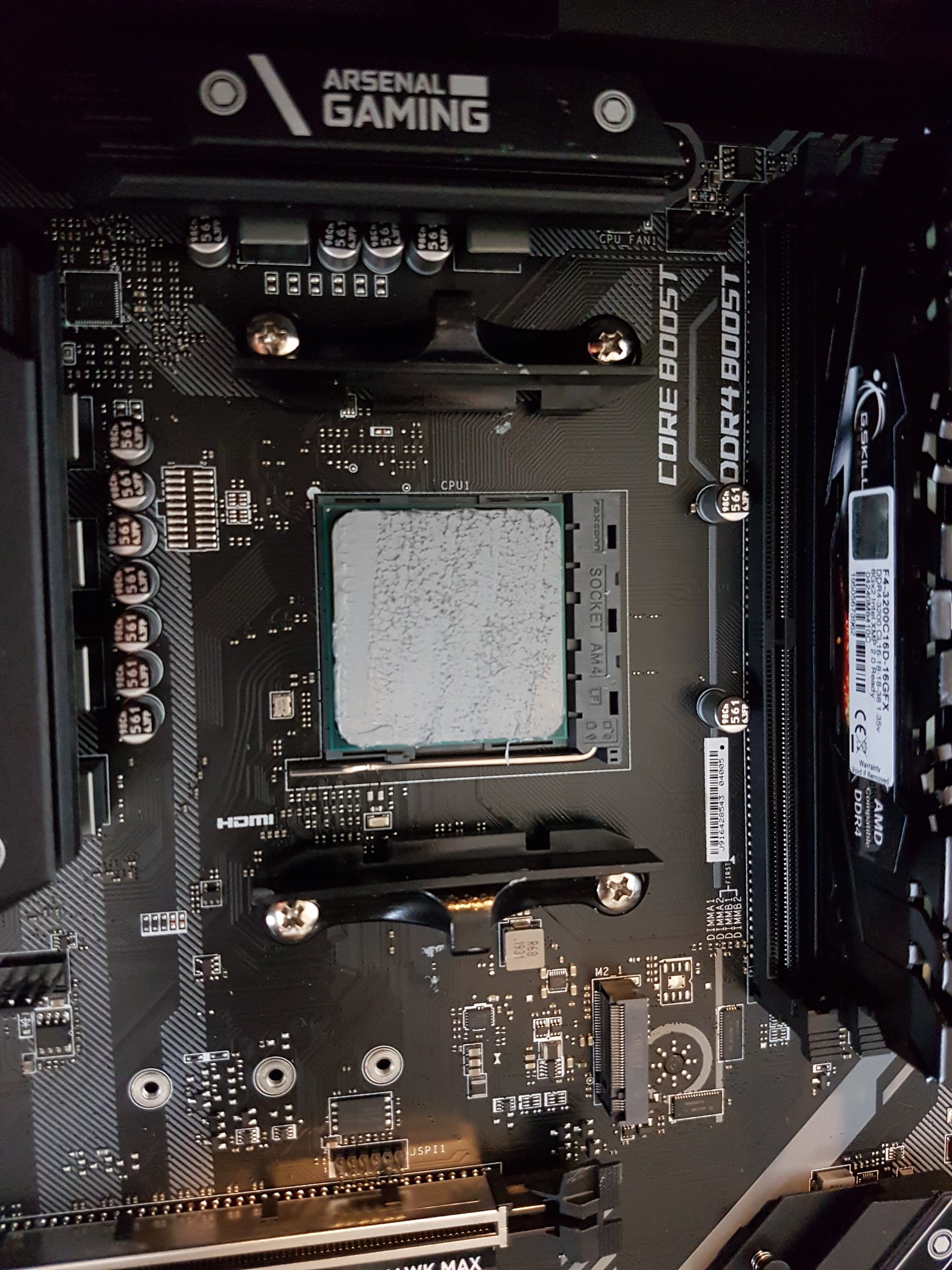

Ich fang immer an auf der Seite ohne den Hebel einzuhängen(Bild2).

Aber auf der anderen Seite, habe ich das Gefühl, dass es einfach nicht passt.

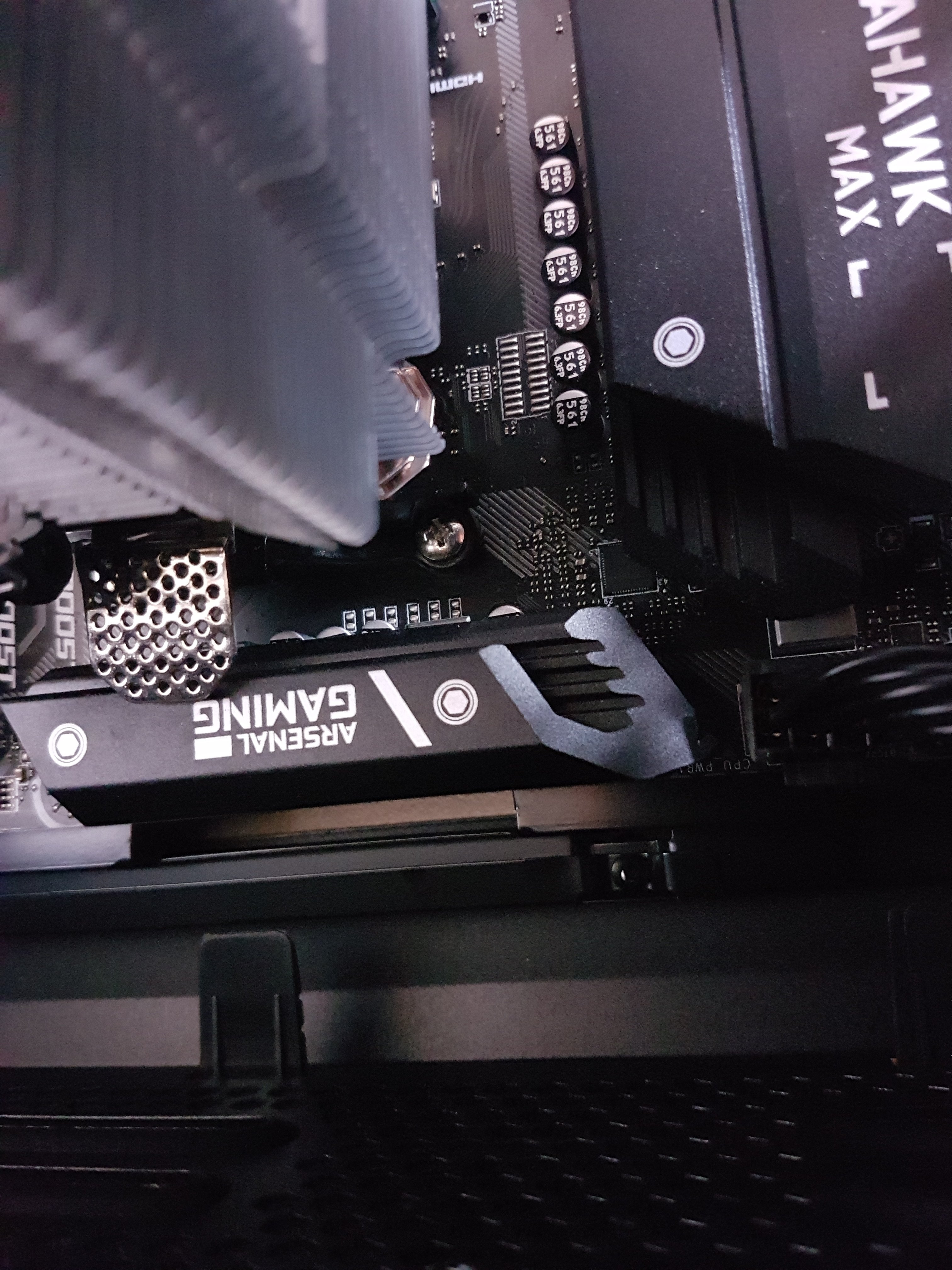

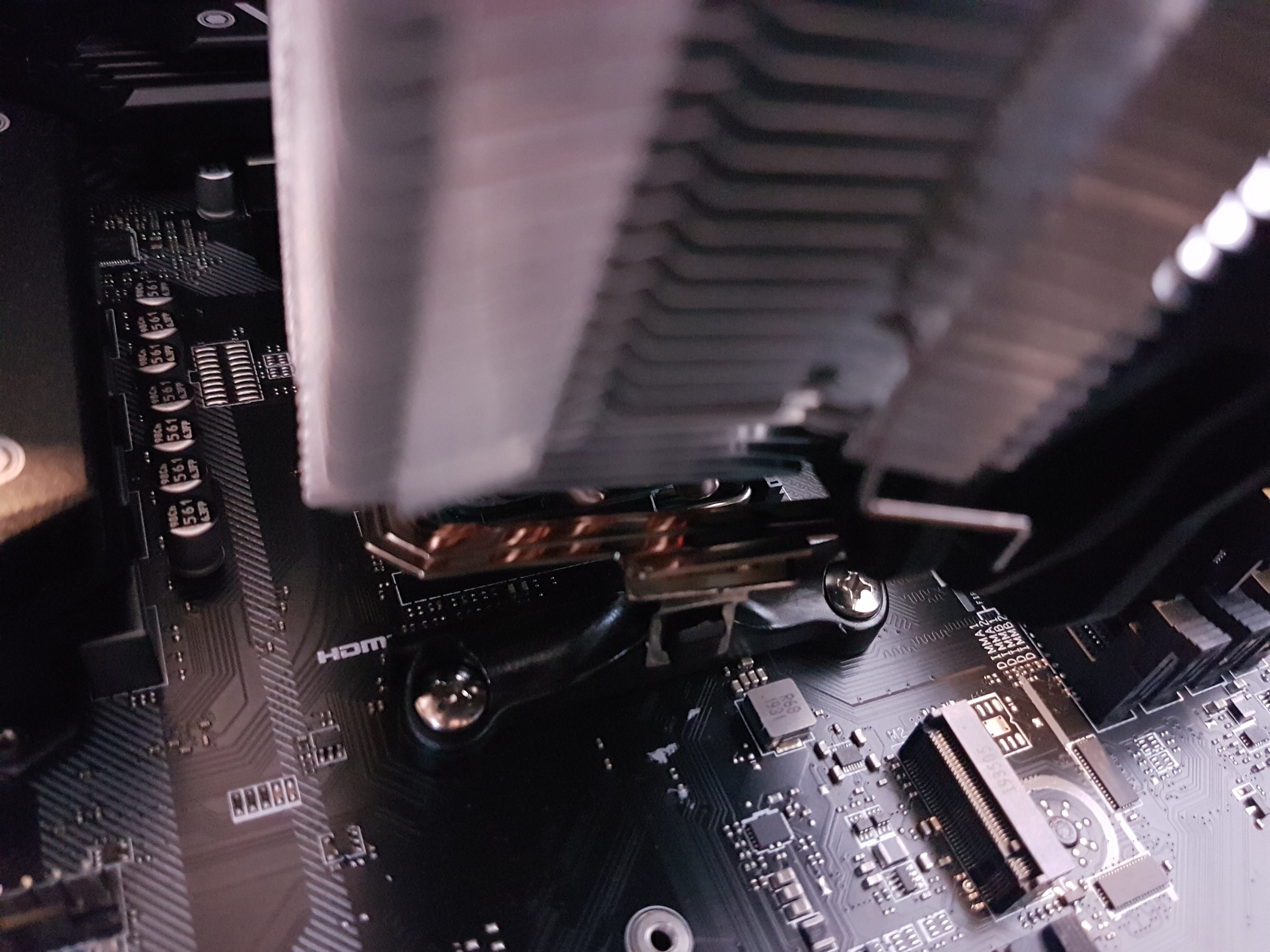

Da rastet nichts ein (Bild3) und irgendwie ist die Arsenal Gaming Blende im Weg.

Hat jemand einen Tipp?

Habs auch etwas kräftiger versucht, aber keine Chance.

Wäre euch sehe verbunden.

Viele Grüße
Lifad



[Benzer]

Dann passt der Kühler wohl nicht auf das Board.



[Tiger1981]

Der Kühler scheint nicht kompatibel mit dem Board zu sein.



[SPEX]

Und um 180 grad drehen geht nicht?



[stonie62]

Genau, drehen, das Du an den "Hebel" besser rankommst. Geht auch so dann noch ziemlich straff/schwer ! Da haben sich schon etliche User schwer getan, aber es geht. Das MOBO kanns auf jeden Fall ab !
Gruß, Uwe.
...iss`n AM4-Board oder ?



[XN04113]

einfach die Druckplatte (die durchlöchterte) kleiner machen (Dremel)



[Darkscream]

Die könnte man auch mit der Zange etwas hochbiegen.



[Lifad285]

Danke für die Antworten.
Um 180 Grad gedreht hats funktioniert.

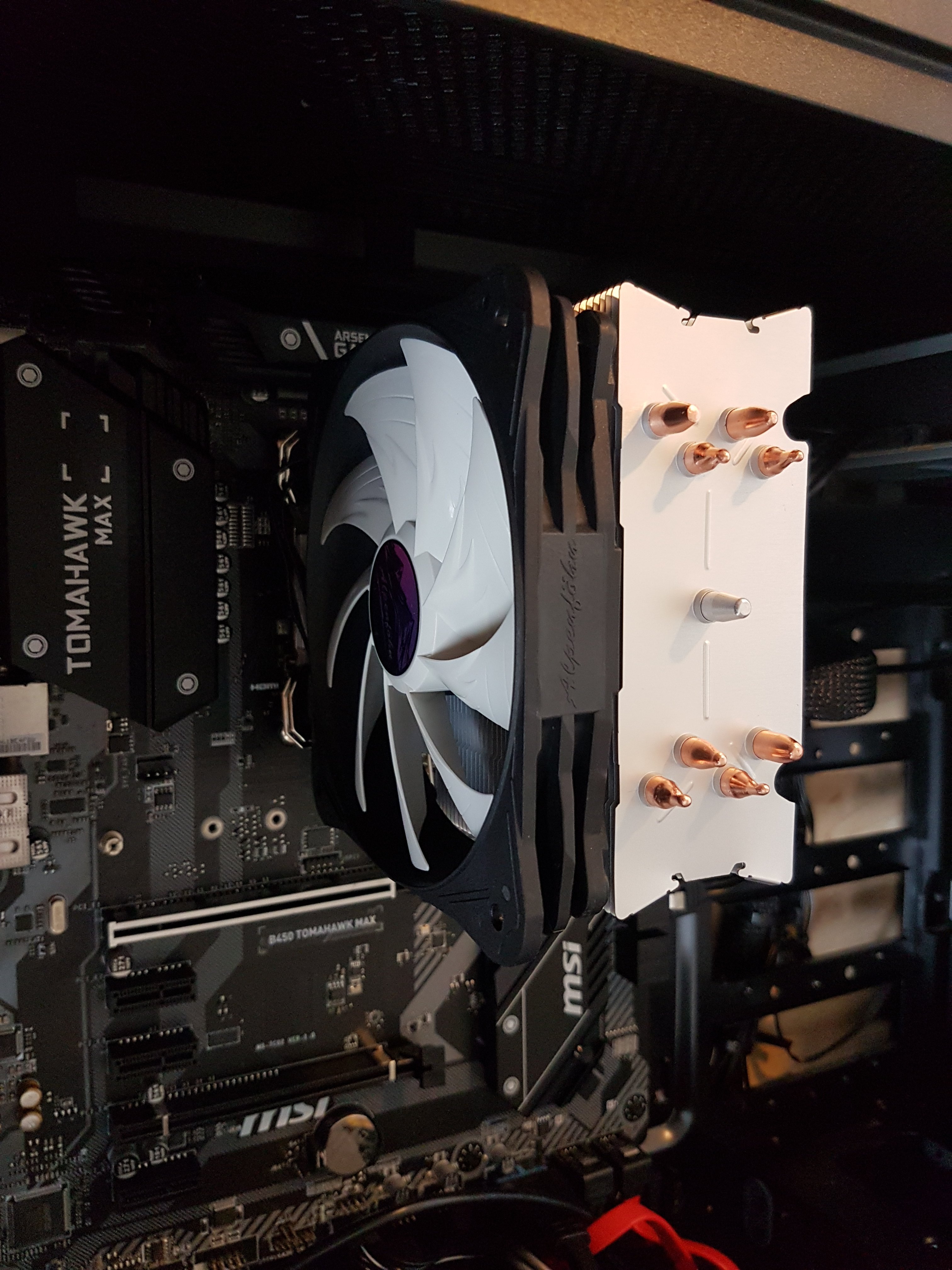

Aber behindert das so nicht den Airflow? Der Lüfter zeigt jetzt zur I/O Blende hin.

/e
Oh Gott. Den krieg ich nie wieder runter



[alxa]

Hier sieht man eine Menge Bilder im Detail:
http://www.mod-your-case.de/index.php?forum2-showposts2-1700

Es sollte laut Bilder machbar sein, entweder den Blechbügel mit den Board-Haltenasen um 180 Grad gedreht draufzuschrauben.
Genauso sollte es machbar sein, den Clipbügel vom Lüfter abzumachen und andersherum oder auf der anderen Seite vom Kühler einzuclipsen.

Aber behindert das so nicht den Airflow? Der Lüfter zeigt jetzt zur I/O Blende hin.

Sind da nicht Lüftungsgitter nach hinten raus? Solange der dahin rausbläst, ist das doch ok?



[Lifad285]

@alxa

Danke. Das mit dem Austausch des Bügels ist ne Idee.
Aber ich krieg das Ding nicht mehr runter...
War so vorsichtig beim Zusammenbau und jetzt muss ich da ran wie ein Gestörter...was ne Konstruktion

/e

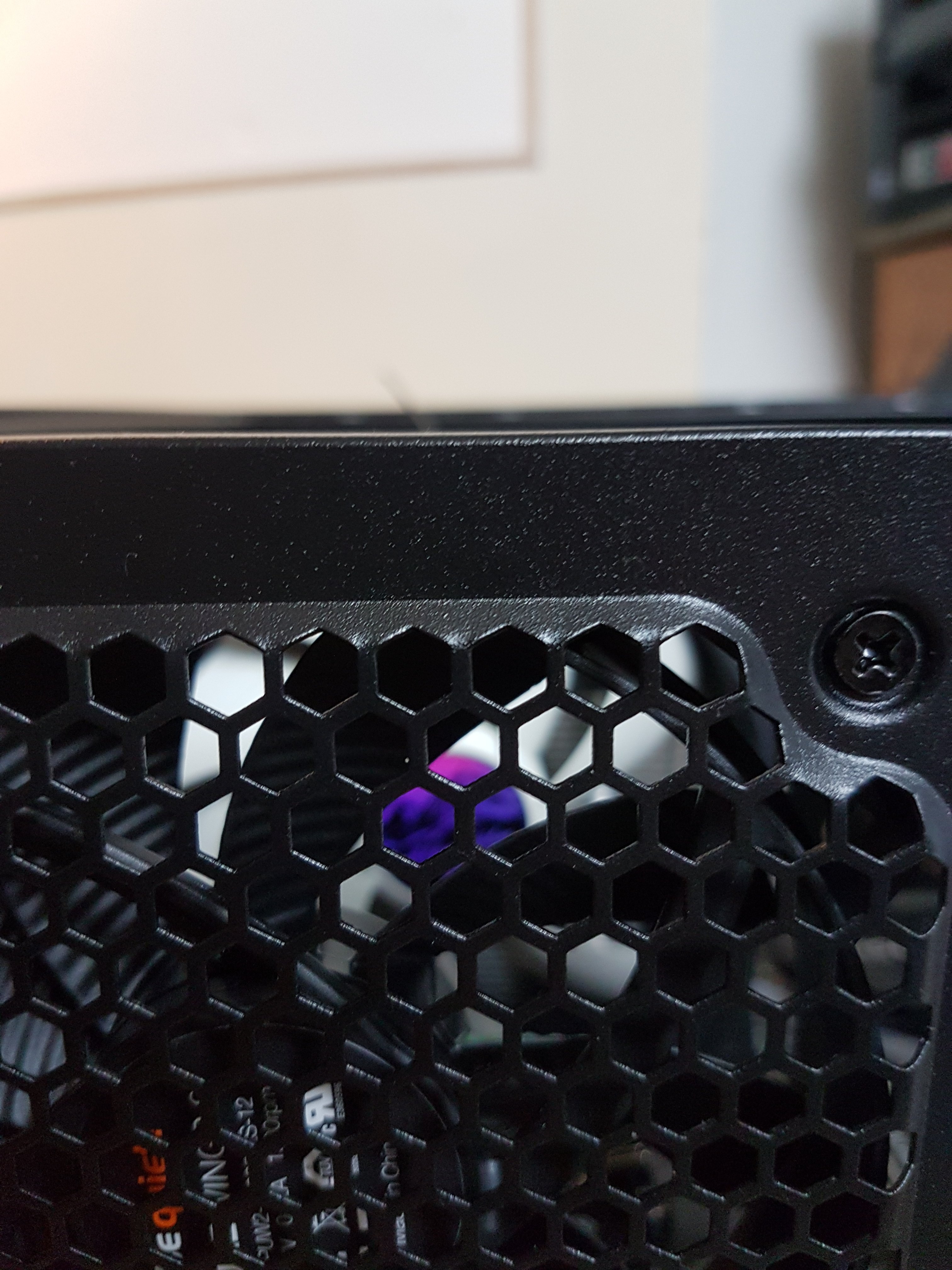

Gehäuse Lüfter und CPU Kühler stehen sich jetzt gegenüber.



[alxa]

Ja, sieht so aus, dass der CPU Lüfter jetzt in die falsche Richtung bläst.

Wobei auf der anderen Seite evtl. die RAMs dem Fingerbügel im Weg wären, wenn du den Blechrahmen um 180 Grad gedreht draufschrauben würdest.

Würde denn, so wie es derzeit montiert ist, der Lüfter auf der RAM-seitigen Seite Platz haben?



[stonie62]

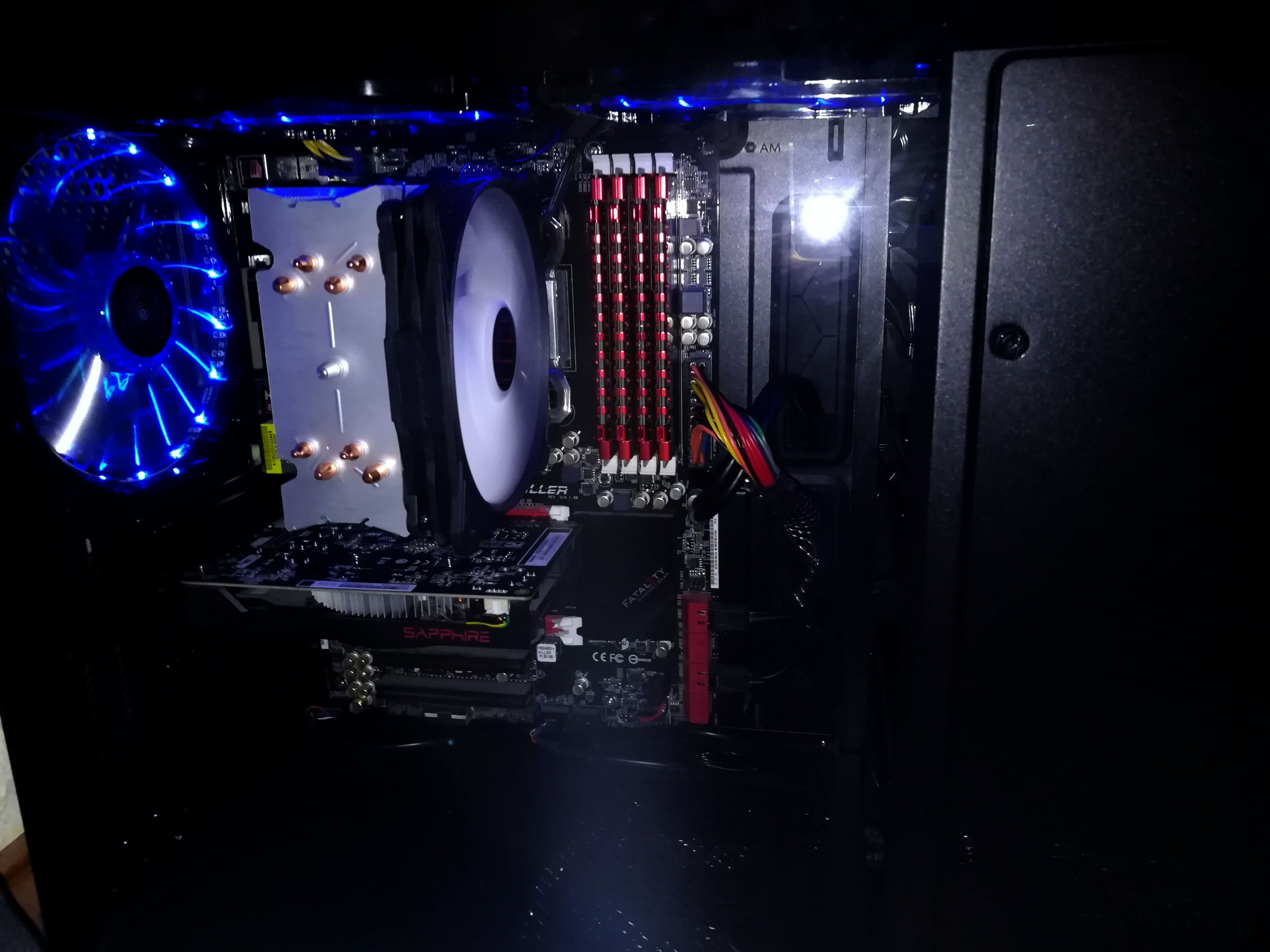

Einfach den Bügel aushängen, am Kühler oder am Fan und auf der anderen Seite anbaun. Der Nevis müßte hoch und schmal genug sein, so das auf der Seite Platz genug ist. Bei mir kommt er nicht mal an die RAM-Bänke und wie gesagt hoch genug isser auch, um über den anderen Teilen zu bleiben (s.Foto #5).
Gruß, Uwe.
...ich bau den Fan immer als letztes ran ! Und um besser arbeiten zu können, kann das Board, in schwierigen Fällen, auch einfach ausgebaut werden.
@alxa
Man kann die Bügel auf beiden Seiten anbringen und die Bügel abzumachen, ist bestimmt kein Hexenwerk. Bei mir ist der Fan auch über dem Befestigungshebel des Nevis (s. og. Foto).



[Lifad285]

Nach drei Stunden Verzweiflung hab ichs geschafft.

Der Hinweis, irgendwas zu wechseln/drehen hat geholfen. Ich hab die Halterung abgeschraubt und die einmal um 180 Grad gedreht und dann wieder an den Kühler.

Jetzt zeigt der Kühler auch in die richtige Richtung.

Etwas Nervenkitzel war beim Abbau des Kühler dabei. Da hat das MB schon einiges Aushalten müssen: musste die AMD CPU-Kühler Halterung unter Spannung abschrauben. Zum Glück funktioniert jetzt alles.

Danke für Eure Hilfe



[cool and silent]

Nach drei Stunden Verzweiflung hab ichs geschafft.

Herzlich willkommen im Club der Leidensgenossen. Das Problem ist schon vom kleinen Bruder des -Advanced, dem Ben Nevis bekannt. Die Montage auf AM4 empfinden viele User als totale Katastrophe, die Demonatege ist noch schlimmer. Vielleicht ist es auch ein Problem innerhalb der Serienstreuung.

Zum Thema "Das Mainboard kann's vertragen" sage ich jetzt mal nichts. Ich werrde das jedenfalls nie wieder so in der Kombination zusammenbauen. Neulich bin ich fast vom Stuhl gefallen, als der Kühler im Heft der Ct in einem Bauvorschlag für einen Ryzen Rechner sogar noch ausdrücklich empfohlen wurde.



[stonie62]

@^^^^
Da ist man wohl eher von der Kühlleistung ausgegangen !
Zitat:"Das Mainboard kann's vertragen"
Ich hatte bei der Montage, in der Hinsicht, keine Bedenken. Im Vorfeld schon viel von dem Kraftakt gelesen, aber soooo schlimm wars dann doch nicht.
Leistungstechnisch kommt er an den Macho nicht heran, wäre auch ein Unding, da fehlt es doch an "Kühlmaterial", aber er ist ne preiswerte Alternative (dazu noch ohne Backplate), wenn man alle RAM-Bänke bestücken möchte !
Gruß, Uwe.
