ATX Stecker um 180 Grad drehen?

[DReffects]

Servus,

aufgrund der Einbausituation möchte ich eine Pico-PSU um 180 grad gedreht einbauen.

Aktuell steht sie nach hinten über das Mainboard über, ich möchte sie nach innen zeigen haben.

Ich finde jede menge 90° Winkel-Adapter oder auch U-Adapter für 20/24 Pin ATX aber nichts, was den ATX stecker wenn man von oben drauf schaut einfach um 180° dreht.

ATX-Verlängerungskabel kommt Aufgrund der Einbausituation nicht in Frage.

Hat jemand einen Tipp?

Danke!



[madmax2010]

Der Stecker ist nicht symmetrisch.
Um das zu schaffen was du da beschreibst, muesstest du den stecker 180* gedreht amMainboard befestigen und auch den an der PicoPSU drehen.
Letzteres ist vermutlich recht einfach.



[DReffects]

hm aber wenn ich einfach nur die stecker drehe, passen doch die jeweiligen andern nicht mehr übereinander. oder wie meinst du das?



[madmax2010]

Den Plastikteil von den Kontakten trennen und anders herum wieder befestigen.
Gibt Werkzeuge für so etwas, aber das wird sehr fummelig.
WObei du am Mainboard löten musst.



[DReffects]

sorry, irgendwie raff ich das nicht. egal wie ich das modul drehe oder wende, die lötpunkte passen ja nie übereinander. völlig unabhängig davon, ob der plastik-part passen würde.

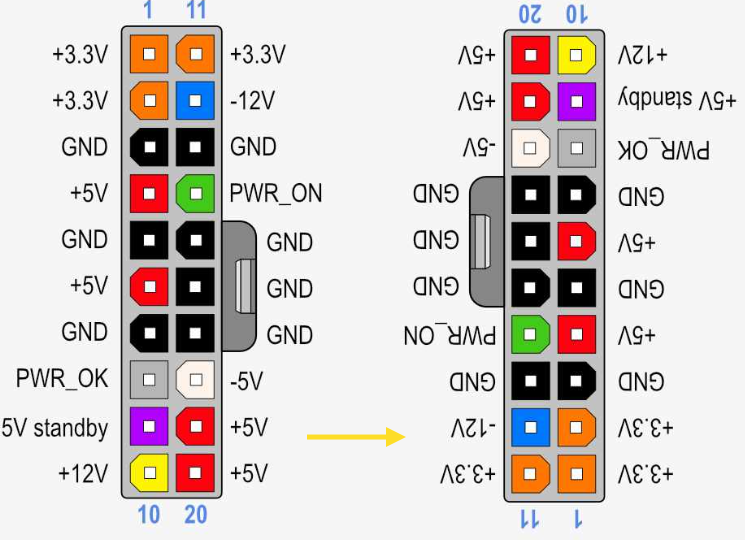

Ich möchte links (ist) nach rechts (soll):

auch wenn ich da jetzt den connector am MB oder der PicoPSU ablöte und umdrehe damit sie aufeinander passen, ändert das doch nichts an der falschen orientierung der elektrischen kontakte. Oder steh ich vollkommen auf dem Schlauch?



[florian.]

madmax2010 hat einen Denkfehler, das bringt dir nix.
Ich würde eine andere PicoPSU besorgen



[MaverickM]

egal wie ich das modul drehe oder wende, die lötpunkte passen ja nie übereinander. völlig unabhängig davon, ob der plastik-part passen würde.

Ich möchte links (ist) nach rechts (soll):

Du müsstest sowohl die Buchse entlöten und andersherum wieder drauflöten, als auch sämtliche Pins im Stecker umstecken...

Was dann widerrum auf so ziemlich das gleiche Problem wie jetzt hinausläuft. Was willst Du eigentlich genau erreichen? Ich habe das Gefühl, dass die Antwort auf dein Problem einfach nur ein Custom Sleeve Cable mit besonders flexiblem TPU ist.



[whats4]

hehe, ich visualisiere grade die situation...
wieauchimmer schlecht dokumentiert, der user "vergisst" die modifikation, steckt mal irgendwie um....

und puuuufffffff schickt die hardware ihr letztes gebet während der himmelfahrt.



[xxMuahdibxx]

@whats4 genau daran habe ich auch gedacht..

Oder nicht Mal er selbst sondern der Nachfolger der das Teil in 3-4 Jahren gekauft hat oder geschenkt bekommen..

Am Ende ist das ein genormter Stecker und da soll man gar nichts raumbasteln.. die 180° Drehung geht auch sicher mit dem Kabel..



[whats4]

jo, eben sehr wahrscheinlich.



[DReffects]

madmax2010 hat einen Denkfehler, das bringt dir nix.
Ich würde eine andere PicoPSU besorgen

Ah :-D

andere PicoPSU habe ich schon versucht zu finden. Entweder sauteuer oder nicht passend. Müsste extrem flach oder noch besser um 90 Grad geknickt, aber in Richtung des Mainboards zeigend sein (das baut keiner, weil eigentlich dumm).

hehe, ich visualisiere grade die situation...
wieauchimmer schlecht dokumentiert,

:-D Ich bin zum Glück einer von der Sorte, der die Stromstecker an einer Mehrfachsteckdosenleiste beschriftet.
Das ist zwar eine reale Gefahr, wird mir aber zum Glück nicht passieren.
Da würden alle Steckverbindungen mit Beschriftungsgerät umschlossen beschriftet usw.

Warum ich das benötige ist folgendes:

• Ich habe ziemlich exakt die Grundfläche eines MIni-ITX Mainboards dort platz, wo der PC stehen soll.
• Bin auch höhenmäßig auf die Höhe des Mainboards mit IO-Shield limitiert

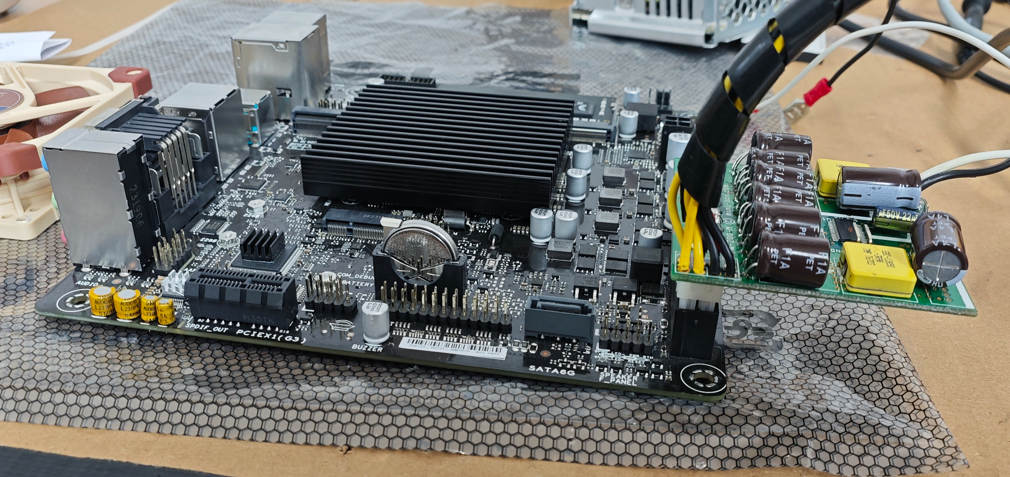

Aktuell ist es so:

Ich bräuchte aber so:

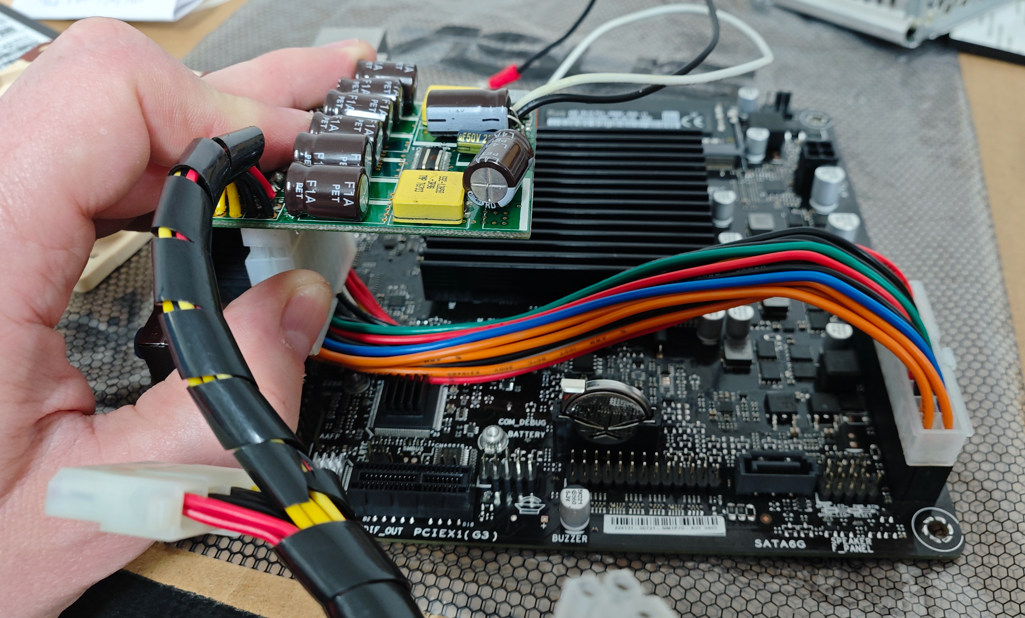

Mit ATX Verlängerungskabel stellt es sich für mich nicht so dar, als würde ich das von der Höhe sinnvoll unterbringen können:

Wenn es irgendwo ultra flexible, ultra flache ATX verlängerungen gibt: gerne einen Link :-)

Maximale Leistungsaufnahme des Systems beträgt 40W Peak, im späteren Betrieb 7-10W dauerhaft.



[wuselsurfer]

andere PicoPSU habe ich schon versucht zu finden. Entweder sauteuer oder nicht passend.

Dann mußt Du halt in den sauren Apfel beißen und das Geld investieren.

Was soll die Kondensatorbatterie am ATX-Stecker bewirken?

Selbst wenn du den Stecker drehen würdest, kämen doch die völlig falschen Spannungen an der Buchse an.
Es würde kurz "Klack" machen und ein Rauchwölkchen aufsteigen.

Wenn es irgendwo ultra flexible, ultra flache ATX verlängerungen gibt: gerne einen Link :-)

Hab ich noch nie gesehen im Zwischenhandel.
Das wird es auch nicht geben wegen der fließenden Ströme und den daraus resultierenden Mindest-Drahtquerschnitten



[DReffects]

Was soll die Kondensatorbatterie am ATX-Stecker bewirken?

Das ist ein DC 12V Netzteil.

Selbst wenn du den Stecker drehen würdest, kämen doch die völlig falschen Spannungen an der Buchse an.
Es würde kurz "Klack" machen und ein Rauchwölkchen aufsteigen.

Ich weiß, darum suche ich ja einen fertigen Adapter der unter Beibehaltung der richtigen Verschaltung dreht.

Das wird es auch nicht geben wegen der fließenden Ströme und den daraus resultierenden Mindest-Drahtquerschnitten

Wir reden hier von 40W Peak auf einer Länge von 10 cm. Typischer Kabelquerschnitt wären da 0,05mm².
Selbst bei 200W (Was bei solchen Netzteilen die typische maximale Leistung ist) lägen wir nur bei 0.25mm²



[wuselsurfer]

Das ist ein DC 12V Netzteil.

Und so teuer sind die Teile doch gar nicht:
https://www.amazon.de/PicoPSU-150-X...ag=se&keywords=Pico+PSU&qid=1711629939&sr=8-5

https://www.amazon.de/Mini-Box-pico...ag=se&keywords=Pico+PSU&qid=1711629939&sr=8-9

Die Platinen sind höchstens halb so hoch und die Breite sollte auch in Ordnung gehen.



[DReffects]

Die Ansicht darüber, was teuer ist gehen etwas auseinander ;-)
Ich dachte an einen 2-5€ teuren Adapter, nicht das zehnfache. Sonst kann ich gleich einen Mini-PC mit N100 CPU holen statt das Mainboard und mit einer vorhandenen PSU arbeiten. Dennoch danke!



[Robo32]

Die Ansicht darüber, was teuer ist gehen etwas auseinander ;-)

Dann entferne den Stecker an der PSU und löte die Verlängerung direkt dran...



[florian.]

Das wäre jetzt auch mein gedanke gewesen.
Ich würde mit den Kabeln dann auch von Oben rein kommen (da wo die Kondensatoren sind)
Dann machen alle leitungen einen schönen 180° Bogen und nix ist auf Zug.

Lötkentnisse/Werkzeug ist vorhanden?



[Munkman]

Schon mal bei aliexpress geguckt?



[DReffects]

Lötkentnisse/Werkzeug ist vorhanden?

Ja :-) Hatte nur gehofft ich kann mir das ersparen, damit ich im fehlerfall ein Plug & Play Austauschteil nehmen kann.

Aber gut, dann ist es eben der Lötkolben. Danke für die Hilfe :-)

Schon mal bei aliexpress geguckt?

Ja, leider nix dabei in Sachen Adapter.



[MaverickM]

Dann entferne den Stecker an der PSU und löte die Verlängerung direkt dran...

Wäre exakt auch mein Vorschlag gewesen. Beim Netzteil auch noch zu verschmerzen, beim Mainboard würde ich das lieber bleiben lassen.
