TAE in Netzwerkdose möglich

[DeathRace]

Guten Abend Leute,

zurzeit habe ich im Erdgeschoss folgende Situation:

• Die Hausanschluss TAE-Dose ist am anderen Ende des Hauses. Von dort aus wurde ein Telefonkabel durch die halbe Wohnung gezogen und eine Aufputzdose-TAE montiert, dort ist eine FritzBox am laufen.
• Wir renovieren zurzeit und ich bin auf folgende Idee gestoßen bin:
• Von der Hausanschluss-Dose möchte ich folgendes Kabel legen: https://www.amazon.de/gp/product/B078HRFN1N/ref=oh_aui_detailpage_o00_?ie=UTF8&psc=1

Die vorhandene Aufputz-Tae Dose "Adapter-Dose" möchte ich gegen eine Netzwerkdose tauschen.
Das neue Telekomkabel dann in die Netzwerkdose führen und von dort aus ein Kabel in den Router.

Das Problem dabei ist (denke ich...) Das aus der Netzwerkdose dann ein DSL Signal rausführen wird und keine Netzwerksygnal, an das ich Endgeräte anschließen kann. Stimmt das?



[Janz]

versteh ich das richtig du willst einfach nur den Router wo anders aufbauen? Dann kannste das machen, musst die RJ45 Dose nur richtig auflegen.

Die vorhandene Telefonleitung als Netzwerkkabel aufzulegen geht aber nicht, sind ja nur zwei ungeschirmte Adern



[leipziger1979]

Das aus der Netzwerkdose dann ein DSL Signal rausführen wird und keine Netzwerksygnal, an das ich Endgeräte anschließen kann. Stimmt das?

Richtig. Es muss weiterhin erst der Router angeschlossen werden.
Gehe mal davon aus das das ein Telefonanschluss ist der jetzt ein IP Anschluss ist?



[DeathRace]

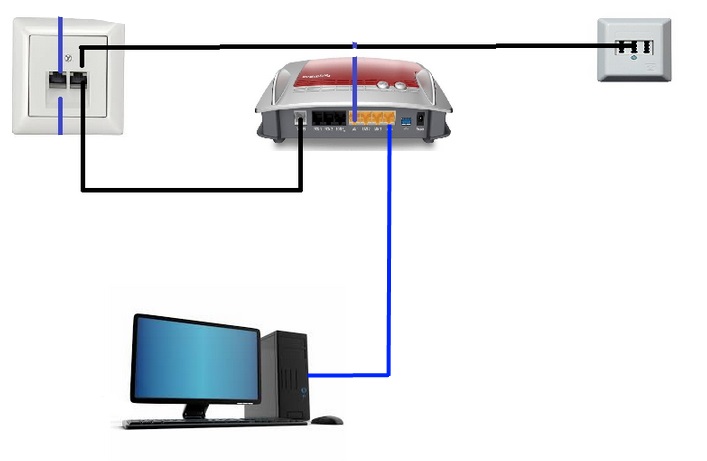

Hier nochmal Grafisch dargestellt:



[leipziger1979]

Warum nicht direkt ?



[GINAC]

Wenn ich es richtig verstanden habe willst du die TAE Dose gegen eine Netzwerkdose tauschen und zwar mit dem Kabel da von Amazon TAE>RJ45.
Geht definitiv aber kannst auch einfach ein Telefonkabel ohne Stecker oder ein altes Netzwerkkabel nehmen.
Vorausgesetzt du schließt an der Telekomdose b2(Klemme5) und b1(Klemme6) für eine "Zweitdose" in dem fall die Netzwerkdose kommt auf Pin4 und 5 oder du nimmst das kabel was du willst dann braucht nur den Stecker einstecken TAE seitig Netzwerkdose trotzdem auf 4 und 5.



[h00bi]

Die Telefonkabel müssen in einer Netzwerkdose auf Pin 4 und 5 (i.d.R. die beiden mittleren Klemmen).
Dann mit dem Patchkabel auf den WAN/DSL Port des Routers.

Das verlinkte DSL Kabel kannst du in einer Netzwerkdose nicht auflegen, das ist dünner Litzendraht, das funktioniert nicht zuverlässig. Nimm ein j-2y(st)y (kein j-y(st)y) Kabel und verleg das.

Diese Netzwerkdose ist dann quasi eine TAE Dose. Mehrere TAE Dosen sind keine gute Idee wenn man VDSL mit Vectoring hat.



[DeathRace]

Zurzeit befindet sich eine zweite TAE Dose statt der Netzwerkdose. (auf dem Bild links oben)
Ich will von der neuen Netzwerkdose (zweiter Port) ein Kabel in den Keller legen, so dass ich im Keller einen reinen Netzwerkanschluss habe.

Ein Telefonkabel ist bereits bis zur Netzwerkdose verlegt.

Ergänzung (12. Dezember 2018)

Wenn ich es richtig verstanden habe willst du die TAE Dose gegen eine Netzwerkdose tauschen und zwar mit dem Kabel da von Amazon TAE>RJ45.
Geht definitiv aber kannst auch einfach ein Telefonkabel ohne Stecker oder ein altes Netzwerkkabel nehmen.
Vorausgesetzt du schließt an der Telekomdose b2(Klemme5) und b1(Klemme6) für eine "Zweitdose" in dem fall die Netzwerkdose kommt auf Pin4 und 5 oder du nimmst das kabel was du willst dann braucht nur den Stecker einstecken TAE seitig Netzwerkdose trotzdem auf 4 und 5.

nicht ganz. Ich möchte den den TAE Anschluss auf eine Netzwerkdose schalten und von dort aus in den Router gehen. So dass mein Router mittig im Haus steht.

Ergänzung (12. Dezember 2018)

Die Telefonkabel müssen in einer Netzwerkdose auf Pin 4 und 5 (i.d.R. die beiden mittleren Klemmen).
Dann mit dem Patchkabel auf den WAN/DSL Port des Routers.

Das verlinkte DSL Kabel kannst du in einer Netzwerkdose nicht auflegen, das ist dünner Litzendraht, das funktioniert nicht zuverlässig. Nimm ein j-2y(st)y (kein j-y(st)y) Kabel und verleg das.

Diese Netzwerkdose ist dann quasi eine TAE Dose. Mehrere TAE Dosen sind keine gute Idee wenn man VDSL mit Vectoring hat.

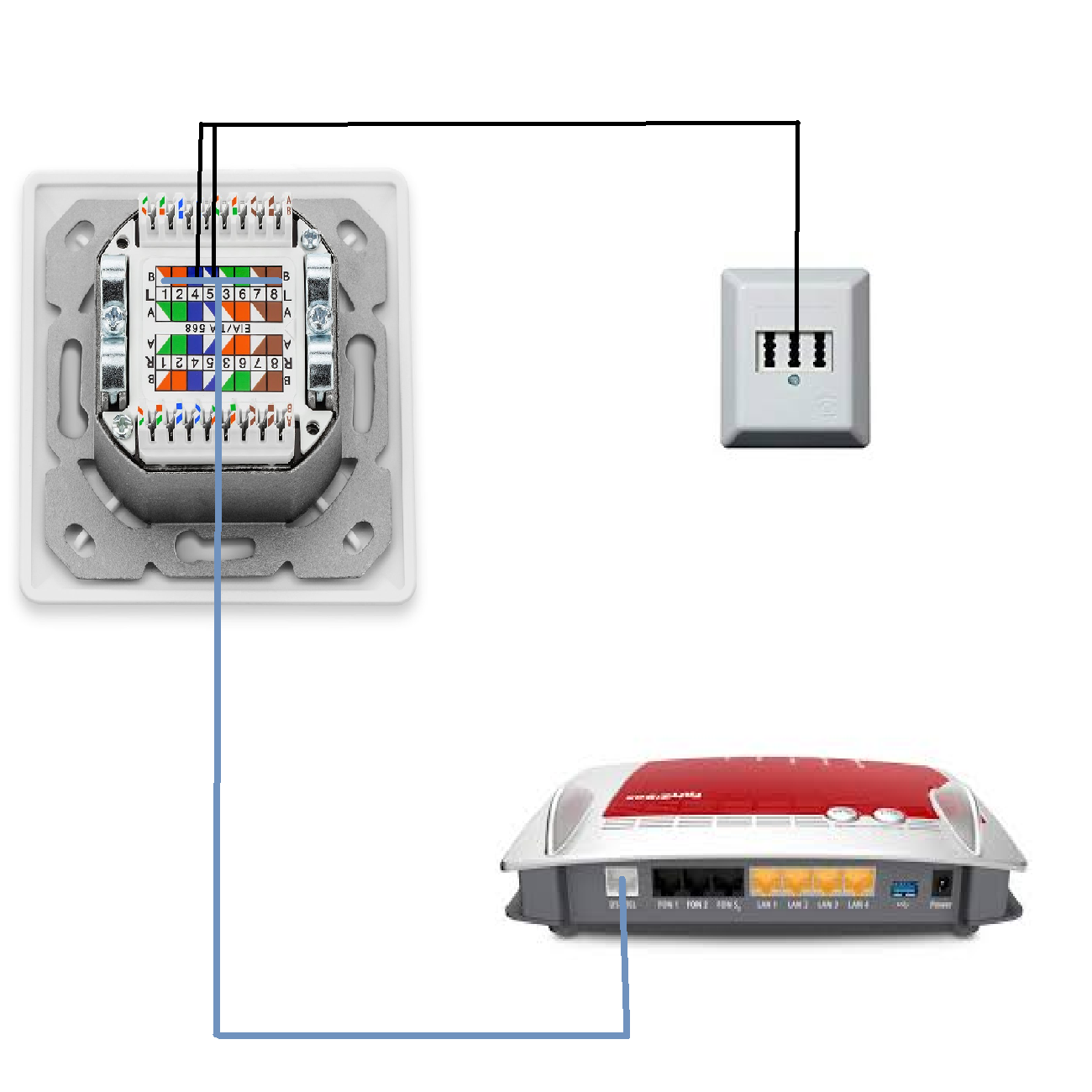

Wäre es so richtig?



[GINAC]

nicht ganz. Ich möchte den den TAE Anschluss auf eine Netzwerkdose schalten und von dort aus in den Router gehen. So dass mein Router mittig im Haus steht.

Bahnhof ^^
Oder meinst du Telekomdose->TAE/RJ45 Kabel -> Netwerkdose1->Netzwerkdose2-> Router?



[DeathRace]

Die Telefonkabel müssen in einer Netzwerkdose auf Pin 4 und 5 (i.d.R. die beiden mittleren Klemmen).
Dann mit dem Patchkabel auf den WAN/DSL Port des Routers.

Das verlinkte DSL Kabel kannst du in einer Netzwerkdose nicht auflegen, das ist dünner Litzendraht, das funktioniert nicht zuverlässig. Nimm ein j-2y(st)y (kein j-y(st)y) Kabel und verleg das.

Diese Netzwerkdose ist dann quasi eine TAE Dose. Mehrere TAE Dosen sind keine gute Idee wenn man VDSL mit Vectoring hat.

Wäre es so richtig?

Ergänzung (12. Dezember 2018)

Bahnhof ^^
Oder meinst du Telekomdose->TAE/RJ45 Kabel -> Netwerkdose1->Netzwerkdose2-> Router?

Telekomdose -> Telefonkabel > Netzwerkdose -> Router

Ergänzung (12. Dezember 2018)

Warum nicht direkt ?

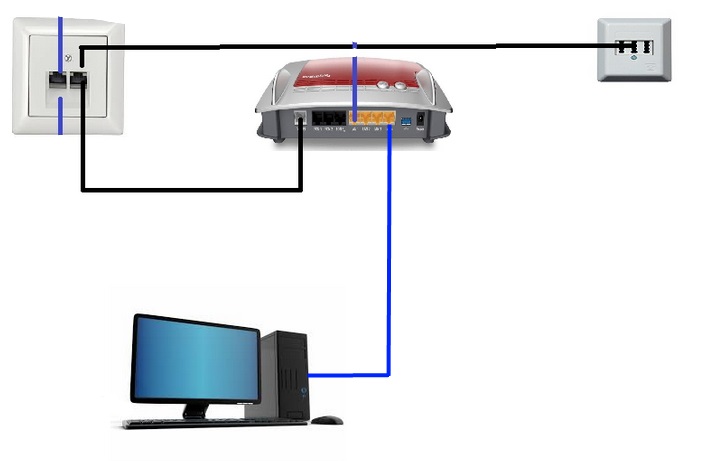

Anhang anzeigen 733364

funktioniert das?
Der Router wandelt das DSL-Signal doch erst in ein "Netzwerksignal" um oder? Sonst bräuchte ich ja kein Modem



[GINAC]

Ja genau auf Pin 4 und 5



[DeathRace]

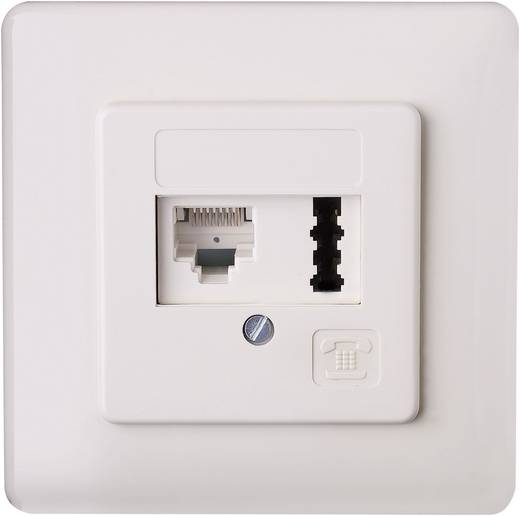

Oder ich nehme einfach so eine Dose:

Eben aus zufall gefunden

Oder lieber keine zweite TAE Dose?

Ergänzung (12. Dezember 2018)

Warum nicht direkt ?

Anhang anzeigen 733364

Das Modem muss doch das DSL Signal erst in ein Netzwerksignal umwandeln....



[GINAC]

Auf dem Bild ist eine TAE/RJ12(6pin) Dose glaube die waren mal für Isdn oder Fax oder sowas.
Es gibt auch Kombi Dosen aber macht eigentlich keinen sinn wenn du eh anschließen musst, kannst auch ne doppel RJ45 nehmen.



[DeathRace]

Ja, ich meinte eigentlich eine Kombi Dose sorry.
So eine wäre ein wenig "Verwechslungssicherer"
Wenn ich eine RJ45 Dose nehme, müsse ich ein Netzwerkkabel vom Router durch die Wand führen... wenn dieses mal Defekt ist, müsste ich die Wand aufmachen... Das ist mein Problem



[t-6]

Dann legst du das Kabel in ein Leerohr, wenn du dir die Option zum Reparieren oder Austauschen offen lassen willst.
Wenn das aber nicht machbar ist weil die Wand nicht tief genug geschlitzt werden kann, dann wird das Kabel eben direkt in die Wand geputzt und gegipst. Dafür wird dann entsprechendes Installationskabel genommen, was genau für so etwas geeignet ist. Wird ja bei Strom, Telefon & Coax auch nicht anders gemacht. Oder hattest du jetzt irgendwie gedacht dass du dir ein fertig konfektioniertes Patchkabel mit Steckern dran von Amazon in die Wand werfen solltest?



[DeathRace]

Leider können wir keine Leerrohre verlegen, da die Wand es nicht zulässt. Sonst wäre ich schon selbst auf diese Idee gekommen...

Ich denke ich werde eine zweite TAE Dose unterputz legen, das ist wohl die einfachste Lösung.



[h00bi]

Eine andere Option wäre du legst von der TAE zum Routerstandort auch Cat 7 Kabel und nutzt davon halt nur 2 Adern. Cat7 ist als Telefonleitung nur geringfügig schlechter als das gute j-2y(st)y.

Das hätte den Vorteil dass du diese Verbindung bei Bedarf auch auf eine vollwertige LAN Verbindung hochrüsten kannst. Insbesondere wenn du sagst dass Leerrohre nicht machbar sind, wäre diese Variante deutlich zukunftssicherer.

Ebenso ist wichtig, dass bei der aktuellen ersten TAE Dose der Abgang in Reihe geschaltet wird und nicht parallel, so wie ginac das schon beschrieben hat.



[DeathRace]

Ich habe mich jetzt dazu entschieden: Die Haus-TAE-Dose ersetzte ich durch eine Netzwerkdose, von dort lege ich ein 20m Cat6a Kabel in eine weitere Netzwerkdose (mit 2 Ports) und dann in den Router.

Den zweiten Port lasse ich erstmal frei und mal sehen was sich noch so ergibt...

Was meinst du mit in Reihe schalten? Da ist leider noch Neuland für mich... Ich lese aber im Moment viel..

Ich hoffe das klappt alles



[h00bi]

Üblicherweise hat man 1 TAE Dose. Will man nun eine zweite Dose am gleichen Anschluss kann man diese parallel schalten, dann beide gehen gleichzeitig. Das ist für VDSL aber extrem schlecht.

Die andere Option ist eine Reihenschaltung. Dabei ist nur eine Dose nutzbar. Steckt in der ersten TAE ein Stecker, wird die zweite deaktiviert. Zieht man den Stecker aus der ersten TAE raus, wird die zweite TAE Dose aktiv.

Hier in der Tabelle sieht man den Unterschied bei der Belegung:
https://de.wikipedia.org/wiki/Telekommunikations-Anschluss-Einheit#Belegung
Durchgeschleifte b-Ader (gesteckter F-Stecker schaltet a2/b2 ab)



[DeathRace]

Danke... In der Haupt-TAE-Dose sind nur 2 Adern gesteckt. Alle Anderen TAE Dosen werden von mir entfernt und so wie oben beschrieben durchgeführt

Ich hoffe das ist eine gute Lösung

Ergänzung (13. Dezember 2018)

Ich habe eben gelesen dass die Haupt-TAE-Dose einen Prüfwiderstand (PPA) eingebaut hat und man diese Dose lieber lassen sollte... Also doch mit dem TAE->RJ45 Adapter?
