Seltsam verkabelter APL

[Nithux]

Guten Abend

Ich moechte den Router in meinem Haus in ein anderes Zimmer verlegen aufgrund einer 5G Aussenantenne der Telekom (Kabel nicht lang genug um es durch das ganze Haus zu ziehen was sowieso eine absolut unschoene Loesung waere...)

Nun kommen aus dem APL 2 Kabel beschriftet mit jeweiligen TAE-Buchsen Standorten im Haus.
Kabel 1: mittleres Geschoss, DSL verwendet, derzeit aktiv verbunden mit Router
Kabel 2: oberes Geschoss, DSL erwuenscht, derzeit kein DSL Signal

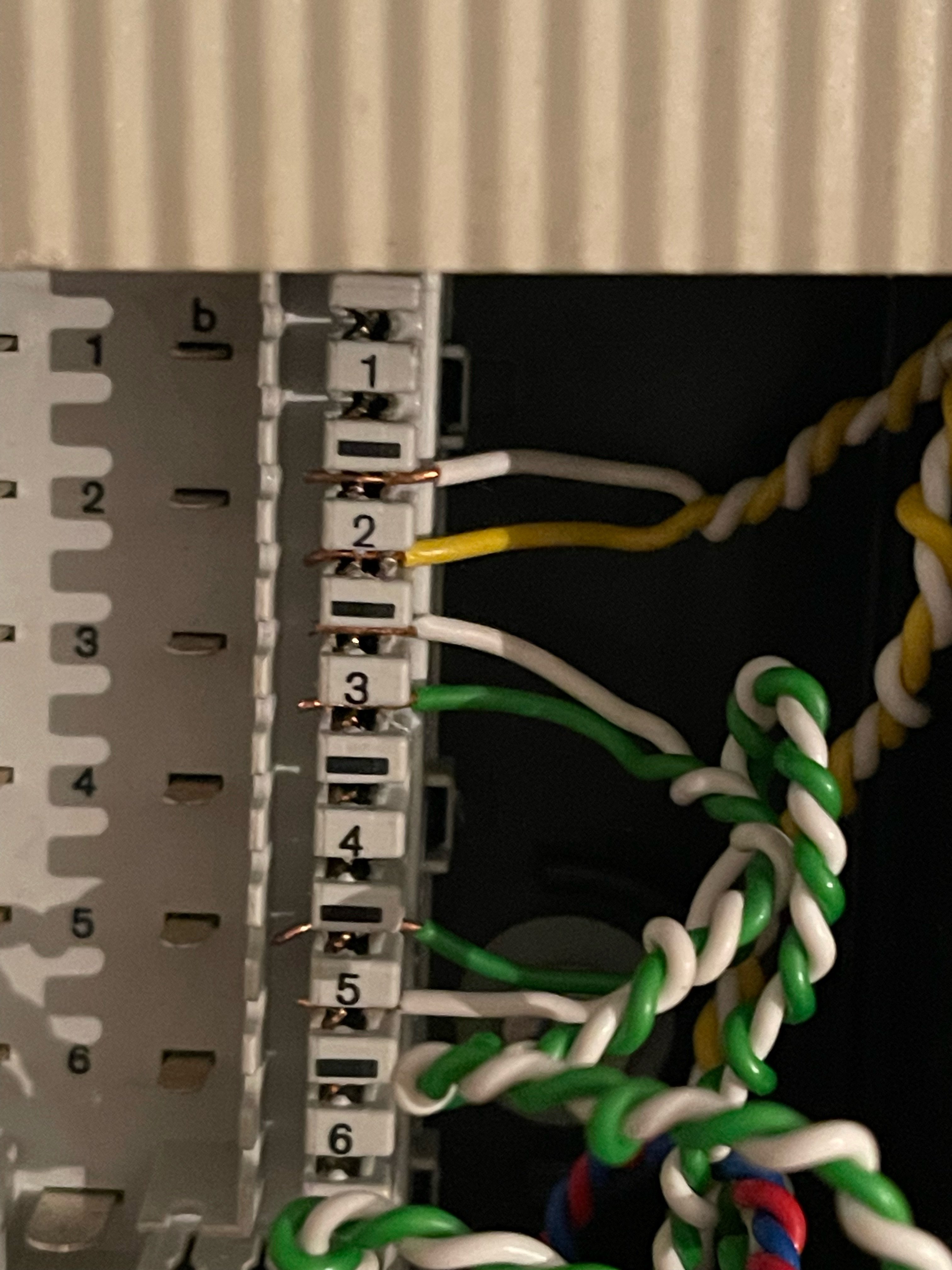

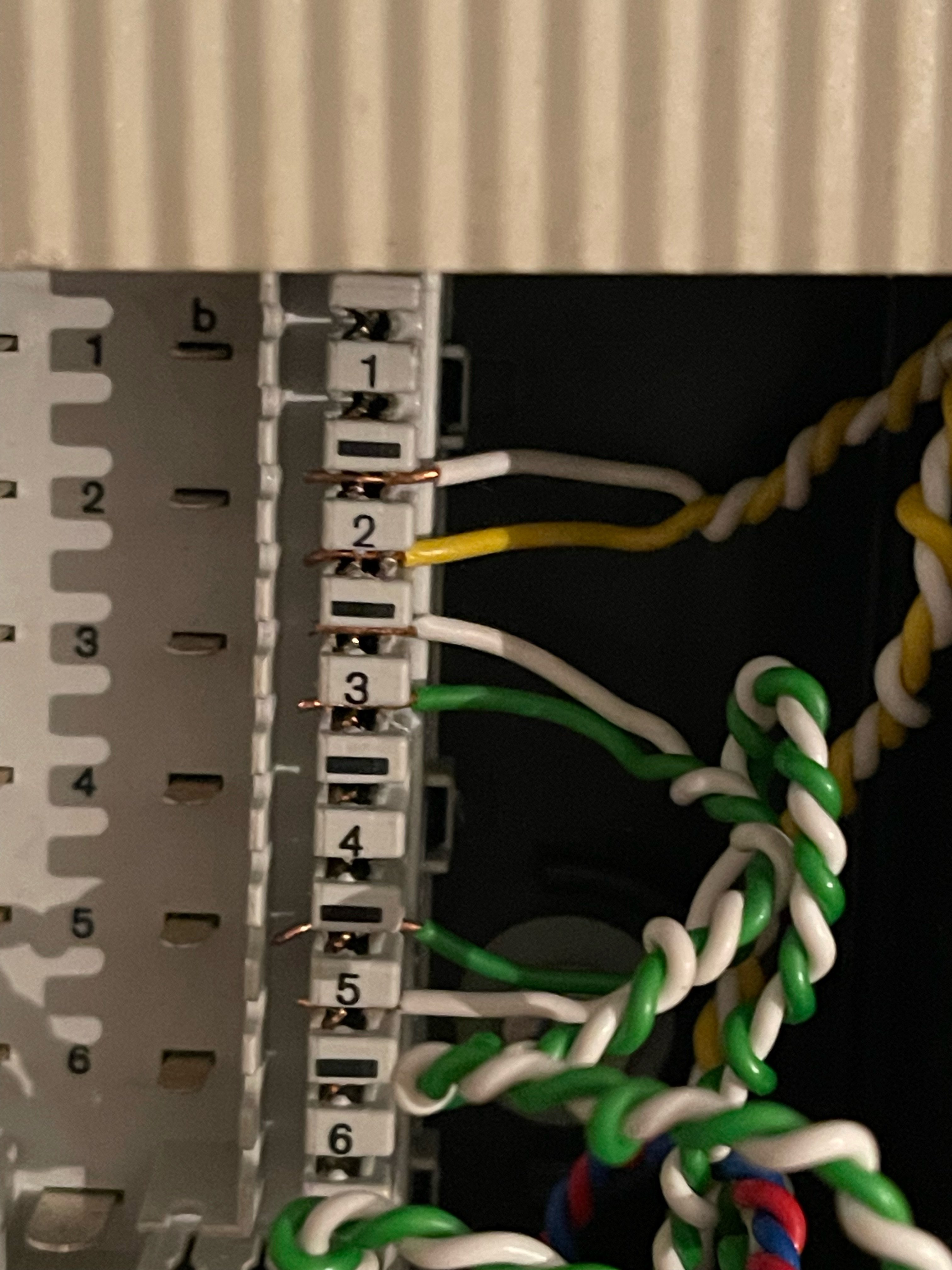

Das Foto stammt aus dem APL. Die ersten 2 Adernpaare (von oben nach unten gelesen) Stammen von Kabel 1, die letzten beiden von Kabel 2 aus dem Obergeschoss, wo ich eigentlich das DSL Signal haben moechte.

Die TAE Buchse im oberen Geschoss (laut Beschriftung sollte dies Kabel 2 sein) besitzt nur ein rot-grau gestreiftes Adernpaar.

Wie bekomme ich nun die TAE-Buchse im oberen Geschoss dazu, DSL auszugeben?



Ich bedanke mich im Voraus.



[User_0815]

Wenn oben nur rt/gr ankommt, dann ist irgendwo noch was dazwischen. Leitungssuchgerät oben an die Leitung anschliessen und auf Suche gehen.



[Ja_Ge]

Oben kurzschließen und am APL messen z.B.



[Nithux]

Dann gehe ich mal suchen

Ich danke euch



[MikeLitoris]

Das sieht aber nicht so aus, als ob es LSA-konform angelegt wurde.



[Ja_Ge]

Das sieht aber nicht so aus, als ob es LSA-konform angelegt wurde.

Das geht doch auch mit einem Schlitzschraubendreher .



[Nithux]

Also ich war nun etwas Jagen und habe folgendes herausgefunden:

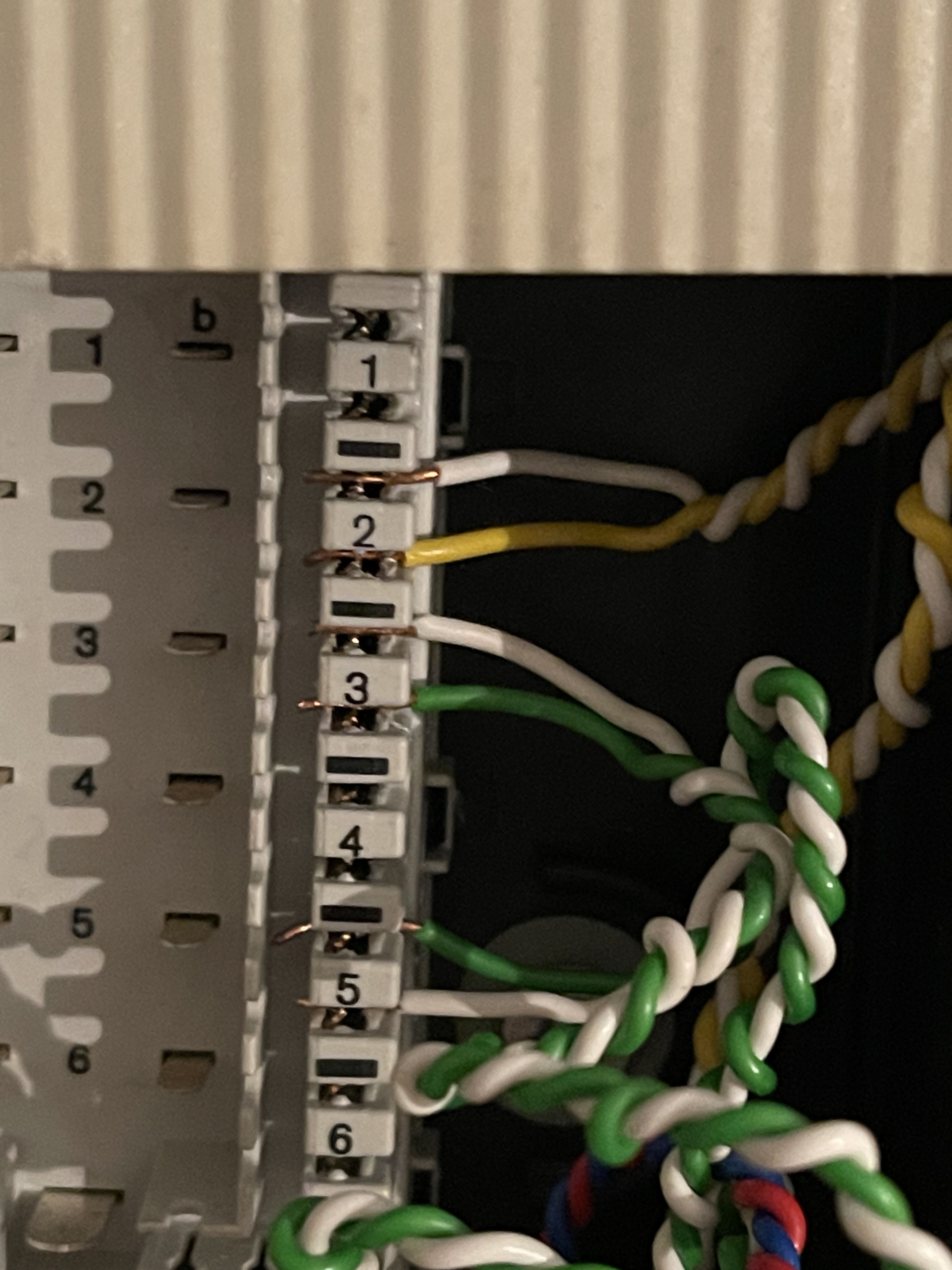

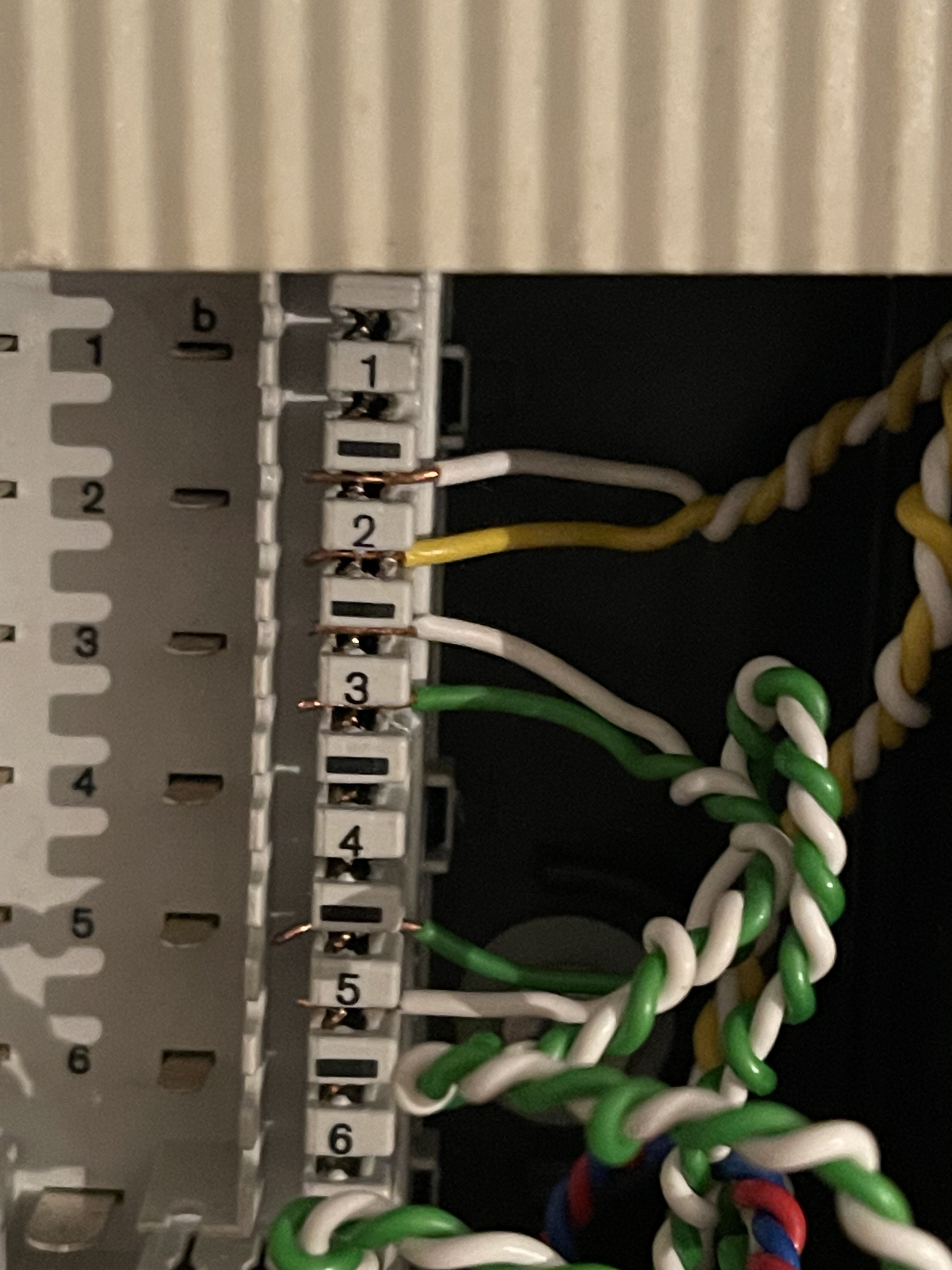

Hier nochmal der TAE-Verteilungsteil im APL:

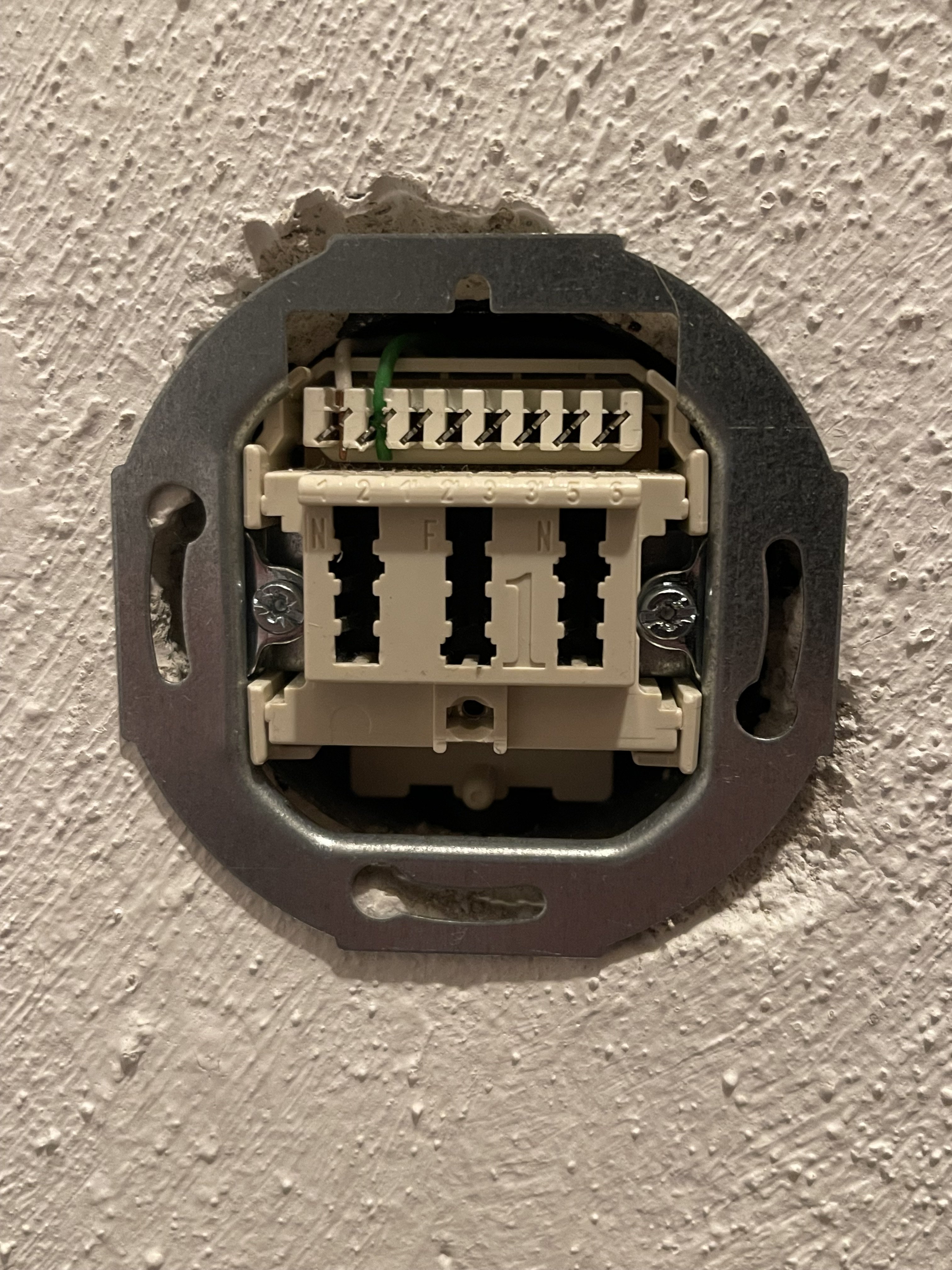

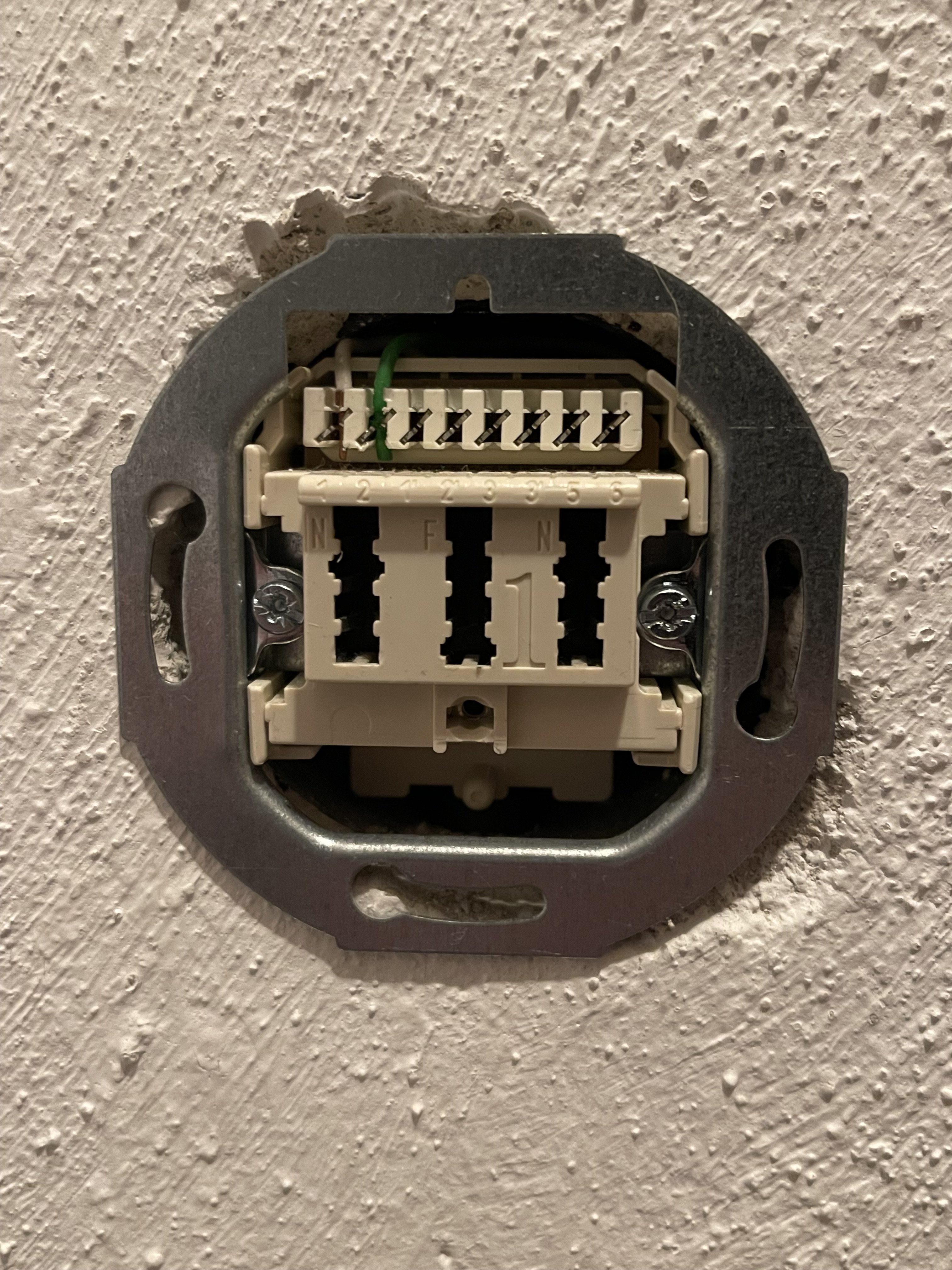

Hier die Verkabelung der 1. TAE Dose:

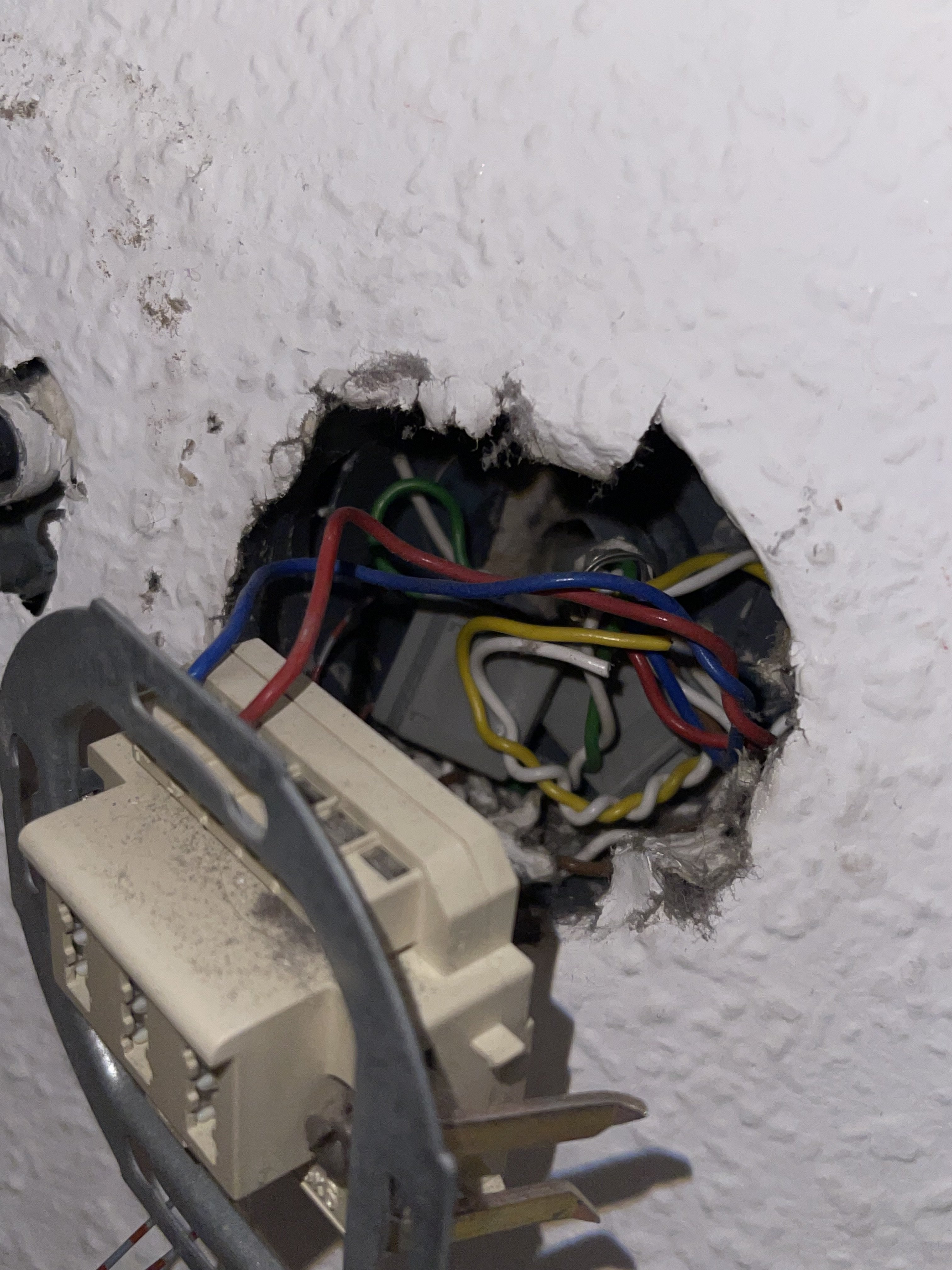

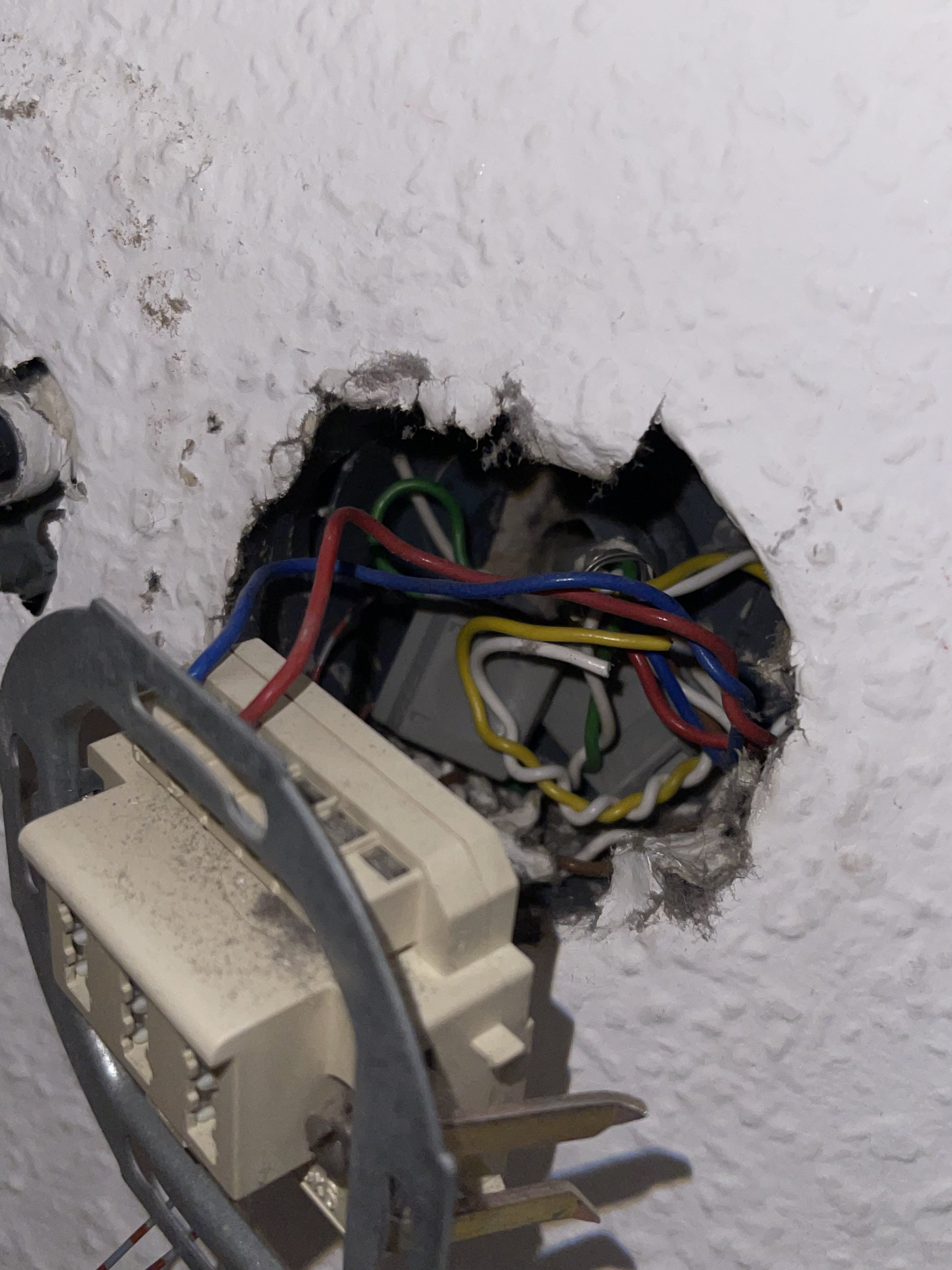

Und zu Schluss noch die Wunsch-Dose:



Liege ich nun richtig in der Annahme, dass ich einfach rot/blau im APL da hinsetzen muss wo sich derzeit weiss/gruen vom 1.TAE befindet?
Ich sollte vermutlich lieber erst einen Tester kaufen und rot/blau and der Buchse zusammenstecken und im APL das Signal testen oder?



[Ja_Ge]

Ein einfaches Multimeter, ein guter Kumpel oder Familienmitglied der die Kabel kurzschließest während du unten nachmisst und 2 Handys zur direkten Kommunikation, dann kann’s losgehen .



[Nithux]

Alles klar. Ein neues Multimeter muss ich auch erst kaufen
Ich halte euch auf dem Laufenden.



[MikeLitoris]

Das geht doch auch mit einem Schlitzschraubendreher .

Ein Vorschlaghammer tut es auch bis zum nächsten Synchronisationsverlust.

@Nithux:
Der Eigentümer des APL sollte beauftragt werden.



[Ja_Ge]

Alles klar. Ein neues Multimeter muss ich auch erst kaufen
Ich halte euch auf dem Laufenden.

Wenn du nur einmal nachmessen musst dann ggf. eins leihen, kann ein ganz Einfaches sein.
9V Blockbatterie und Zunge geht aber auch .



[Nithux]

@Ja_Ge Schon bestellt, kommt am Freitag
@MikeLitoris ich bin der Eigentuemer.



[Ja_Ge]

Der Hinweis von @MikeLitoris ist schon sehr berechtigt. Das Kabel neu auflegen solltest du wirklich mit einem vernünftigen Werkzeug, alles andere ist Pfusch. Das mit dem Schraubenzieher von mir war als Schertz gedacht aus der Praxis, wo man lange nach hohen Übergangswiederständen oder angebrochenen Kabellitzen suchen kann. Ein LSA Auflegewerkzeug bekommst du schon für unter 10€.



[Nithux]

Ich habe schon eins da von meiner Serververkabelung. Ich habe noch was interessantes gefunden...das Paar rot/blau war schon ein Mal geklemmt, wurde aber wieder herausgenommen. Die Spuren sind ziemlich deutlich und es ist abisoliert.



[Ja_Ge]

Du wirst wohl nur mit Messen eine Antwort bekommen. So nebenbei, die werden eigentlich nicht wie auf dem Bild abisoliert.



[Nithux]

Am besten ist das gruene in der 1.TAE



[MikeLitoris]

@MikeLitoris ich bin der Eigentuemer.

Sicher?



[t-6]

Ich habe schon eins da von meiner Serververkabelung

Wofür im Himmelsnamen hast du ein LSA-Auflegewerkzeug bei einer Serververkabelung genutzt?



[Nithux]

@MikeLitoris Wie soll ich denn verwechseln ob ich der Eigentümer bin oder nicht?

@t-6 Nur für die Dose in der Wand.



[blastinMot]

@MikeLitoris Wie soll ich denn verwechseln ob ich der Eigentümer bin oder nicht?

Der Hausanschluss gehört dem Netzbetreiber, selbst wenn das Haus dir gehört.
Aber wo kein Kläger, da kein Richter.
