Asus P5E mit Q6600 OC

[P4P800]

Hi Leutz,

hab meinen Q6600 (G0 stepping) seit längerem auf 3.0 GHz stabil laufen.
Möchte diesen nun stabil auf 3.4 GHz laufen lassen.

Meine derzeitigen Einstellungen:

Bios:
Ai Overclock Tuner [Manual]
CPU Ratio Setting [09.0]
FSB Frequency [333]
FSB Strap to North Bridge [333MHz]
PCI-E Frequency [100]
---
DRAM Frequency [DDR2-667MHz]
DRAM Command Rate [2T]
DRAM Timing Control [Manual]
CAS# Latency [ 5 DRAM Clocks]
RAS# to CAS# Delay [ 5 DRAM Clocks]
RAS# Precharge [ 5 DRAM Clocks]
RAS# Active Time [18 DRAM Clocks]
DRAM Static Read Control [Aktiviert]
Ai Clock Twister [Auto]
Transaction Booster [Auto]
---
VCORE Voltage [1.2500]
CPU PLL Voltage [1.50]
FSB Termination Voltage [1.20]
DRAM Voltage [1.80]
North Bridge Voltage [1.25]
South Bridge Voltage [1.050]
---
Leadline Calibration [Deaktiviert]
CPU GTL Reference [Auto]
North Bridge GTL Reference [Auto]
SB 1.5V Voltage [Auto]
---
CPU Spread Spectrum [Deaktiviert]
PCI-E Spread Spectrum [Deaktiviert]
---
C1E Support [Deaktiviert]
CPU TM Function [Aktiviert]
Vanderpool Technology [Aktiviert]
Execute Disable Bit [Aktiviert]
Max CPUID Value Limit [Deaktiviert]


Was sollte ich ändern, damit ich ihn auf 3.4 GHz laufen lassen kann???
Achja, hab den CPU damals bei PC Tweaker gekauft, welche mir bei Luftkühlung 3.51 GHz garantiert haben.



[TerminatorX]

Hi!
Hier mein Vorschlag für die BIOS Einstellungen (nicht verbindlich;muss nicht zwangsläufig problemlos laufen)


Ai Overclock Tuner [Manual]
CPU Ratio Setting [09.0]
FSB Frequency [378] >3402MHz
FSB Strap to North Bridge [333MHz]
PCI-E Frequency [100]
---
DRAM Frequency [DDR2-756MHz] 1:1
DRAM Command Rate [2T]
DRAM Timing Control [Manual]
CAS# Latency [5 DRAM Clocks]
RAS# to CAS# Delay [5 DRAM Clocks]
RAS# Precharge [5 DRAM Clocks]
RAS# Active Time [18 DRAM Clocks]
DRAM Static Read Control [Aktiviert]
Ai Clock Twister [Auto]
Transaction Booster [Auto]
---
VCORE Voltage [1.2750] Ist eigtl reine Testsache
CPU PLL Voltage [1.50]
FSB Termination Voltage [1.20-1.30] Testsache
DRAM Voltage [Herstellerangabe - 0.06V]
North Bridge Voltage [1.25] reicht evtl.;ansonsten leicht erhöhen
South Bridge Voltage [1.050] belassen! für OC unwichtig!
---
Leadline Calibration [Deaktiviert]
CPU GTL Reference [0.61x ODER 0.63x] Testsache
North Bridge GTL Reference [Auto]
SB 1.5V Voltage [zweitniedrigster Wert]
---
CPU Spread Spectrum [Deaktiviert]
PCI-E Spread Spectrum [Deaktiviert]
---
C1E Support [Deaktiviert]
CPU TM Function [Aktiviert]
Vanderpool Technology [Aktiviert]
Execute Disable Bit [Aktiviert]
Max CPUID Value Limit [Deaktiviert]



[Commander Alex]

Geh erstmal auf 3,2GHz und schau mal was er für Spannungen braucht, weil für 3,4GHz werden die 1,25V wohl nochnicht ganz reichen.



[P4P800]

Hab die Einstellungen mal von TerminatorX weitgehenst übernommen.
VCore 1,2750 = Prime95 nach wenigen sekunden Neustart.
VCore 1,3000 eingestellt = Prime95 nach wenigen Sekunden Neustart.

Wie gesagt, booten etc. geht ohne Probleme. Sobald ich Prime95 starte, gibt es einen Neustart.



[Commander Alex]

Deshalb fahr mal etwas runter und schau erstmal was du für 3,2GHz brauchst, so große Schritte gehen beim Q6600 nicht so gut, da muss man in kleinen Schritten gehen, weil er ab 3,2GHz meist sehr viel VCore braucht.

Ergänzung (14. Mai 2009)

@westcoast
Loadlinecalibration würde ich aufjedenfall auslassen, wenn einem die CPU und das Mobo lieb ist.

Edit: wo ist der Post von westcoast hin?
Ok er wurde gelöscht, dann einfach dne letzten Absatz überlesen ^^



[TerminatorX]

@ P4P800:
Wie sehen denn die Temps aus?

/Edit: Sry,hab den Screen ganz übersehen...



[brooker]

Hi,

kurze vorab: Was hast Du fürn Speicher? 800?


Ich würde vorschlagen, das Du systematisch vorgehts.

1. FSB für 3,4 GHz mit Multi 9 einstellen (377), Multi auf 7 senken, Speicherteiler entsprechend einstellen
2. mit den Prime (Test 2) prüfen ob der Speicher und die NB sauber laufen
3. wenn das passt, den Multi wieder auf 9 setzen und dann so lange VCore erhöhen, bis Prime (Test 1+2+3) sauber durchläuft

Hier mal einige Orientierungen - habe aber ein Gigabyte - siehe Signature:

3,2 GHz - 1,293 im Bios eingestellt - 1,232 gemessen mit CPUZ
3,6 GHz - 1,462 im Bios eingestellt - 1,392 gemessen mit CPUZ



[P4P800]

Also, hab nun folgendes im BIOS eingestellt:

Bios:
Ai Overclock Tuner [Manual]
CPU Ratio Setting [09.0]
FSB Frequency [333] -> 377
FSB Strap to North Bridge [333MHz]
PCI-E Frequency [100]
---
DRAM Frequency [DDR2-667MHz] -> DDR2-755MHz
DRAM Command Rate [2T]
DRAM Timing Control [Manual]
CAS# Latency [ 5 DRAM Clocks]
RAS# to CAS# Delay [ 5 DRAM Clocks]
RAS# Precharge [ 5 DRAM Clocks]
RAS# Active Time [18 DRAM Clocks]
DRAM Static Read Control [Aktiviert]
Ai Clock Twister [Auto]
Transaction Booster [Auto]
---
VCORE Voltage [1.2500] ->1,32500
CPU PLL Voltage [1.50] ->1,52
FSB Termination Voltage [1.20] ->1,22
DRAM Voltage [1.80]
North Bridge Voltage [1.25]
South Bridge Voltage [1.050]
---
Leadline Calibration [Deaktiviert]
CPU GTL Reference [Auto]
North Bridge GTL Reference [Auto]
SB 1.5V Voltage [Auto]
---
CPU Spread Spectrum [Deaktiviert]
PCI-E Spread Spectrum [Deaktiviert]
---
C1E Support [Deaktiviert]
CPU TM Function [Aktiviert]
Vanderpool Technology [Aktiviert]
Execute Disable Bit [Aktiviert]
Max CPUID Value Limit [Deaktiviert]


Danach schön XP schön gestartet, gesurft etc. Wunderbar.

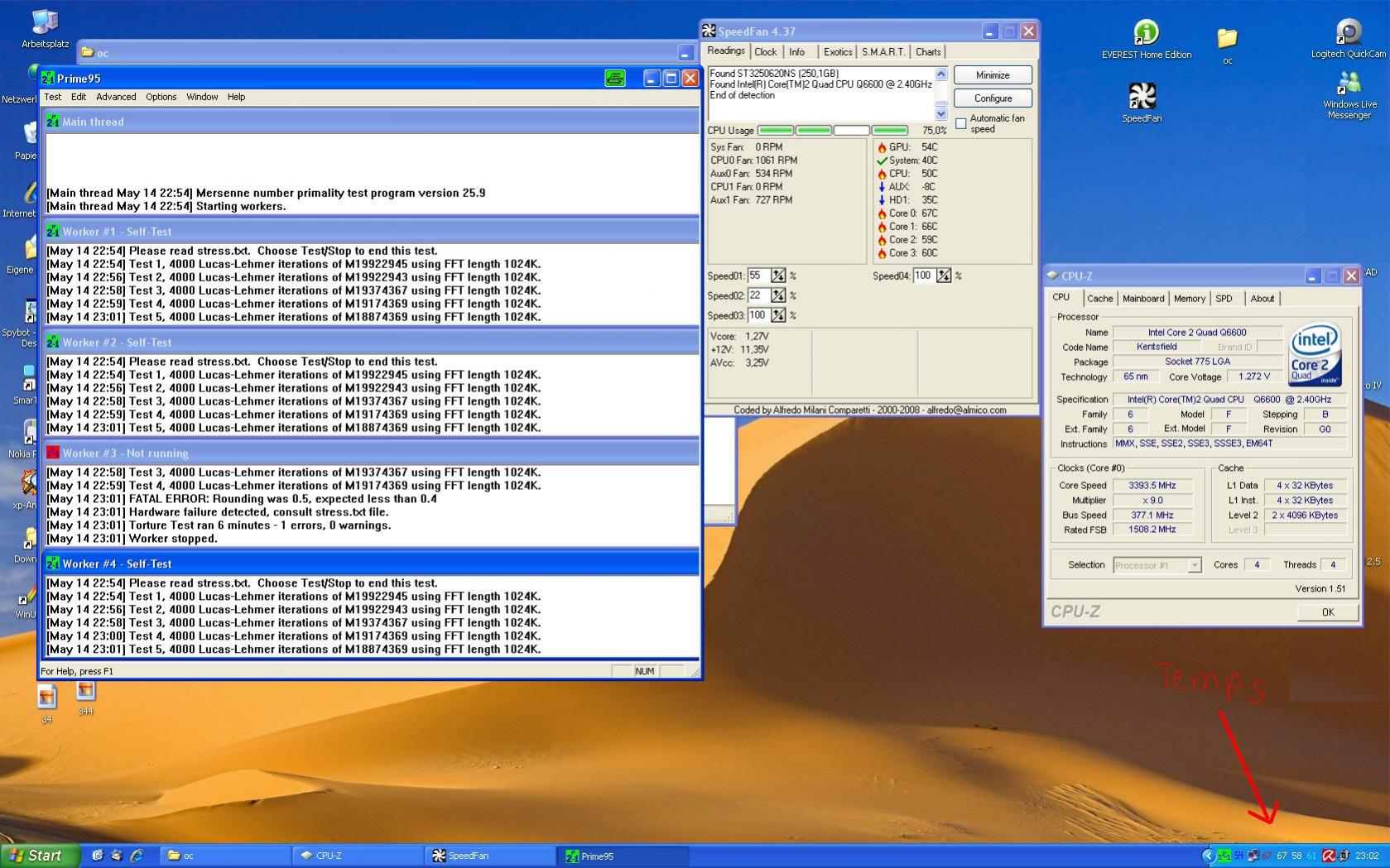

Nun Prime95 angeschmissen und die Temps. waren alle im grünen Bereich (siehe Bild)

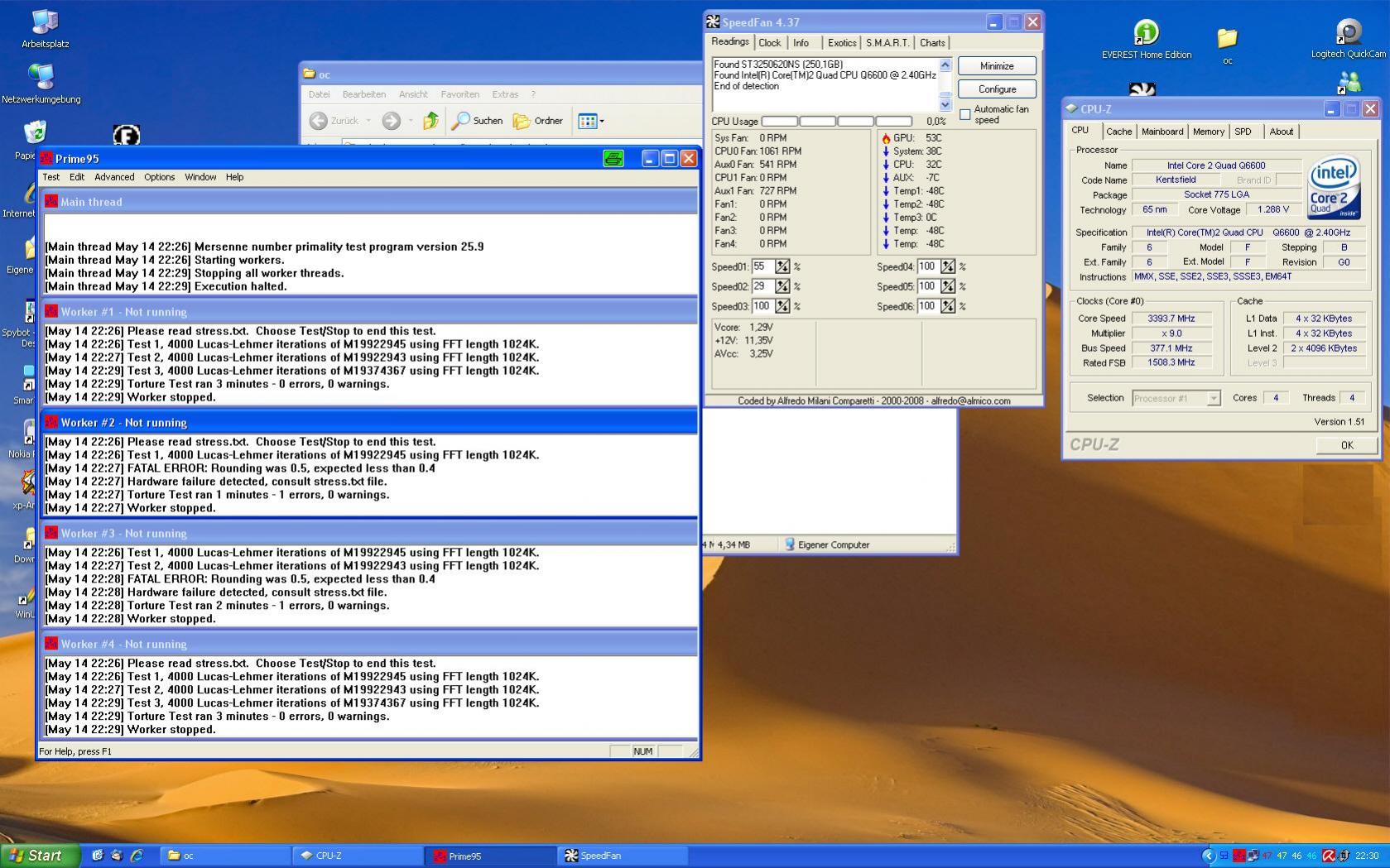

Nach kurzer Zeit hat Prime95 allerdings den Worker#2 und kurz danach Worker #3 selber abgebrochen (siehe Bild).

Hab daraufhin Prime95 dann manuell gestoppt.
Wisst ihr warum?`



[Commander Alex]

Gib mal noch etwas mehr VCore (1,35V wenn die Temps es zulassen) oder teste erstmal die 3,2GHz.
Wenn es mit mehr Spannung länger läuft oder auch stabil, dann weißt du ja an was es vermutlich liegt.

Maximalen FSB vom Board hast du auch nicht getestet oder?

Edit: verwende zum Tempauslesen Coretemp, Speedfan zeigt bei dir Müll an.



[brooker]

Stimme Commander Alex zu. Er braucht noch ein wenig mehr Spannung. Taste Dich ran.



[P4P800]

Habe auf VCore auf 1,35000 erhöht.

Nach ca. 6 min. hat bei Prime95 der Worker#3 abgebrochen. Alles andere lief.

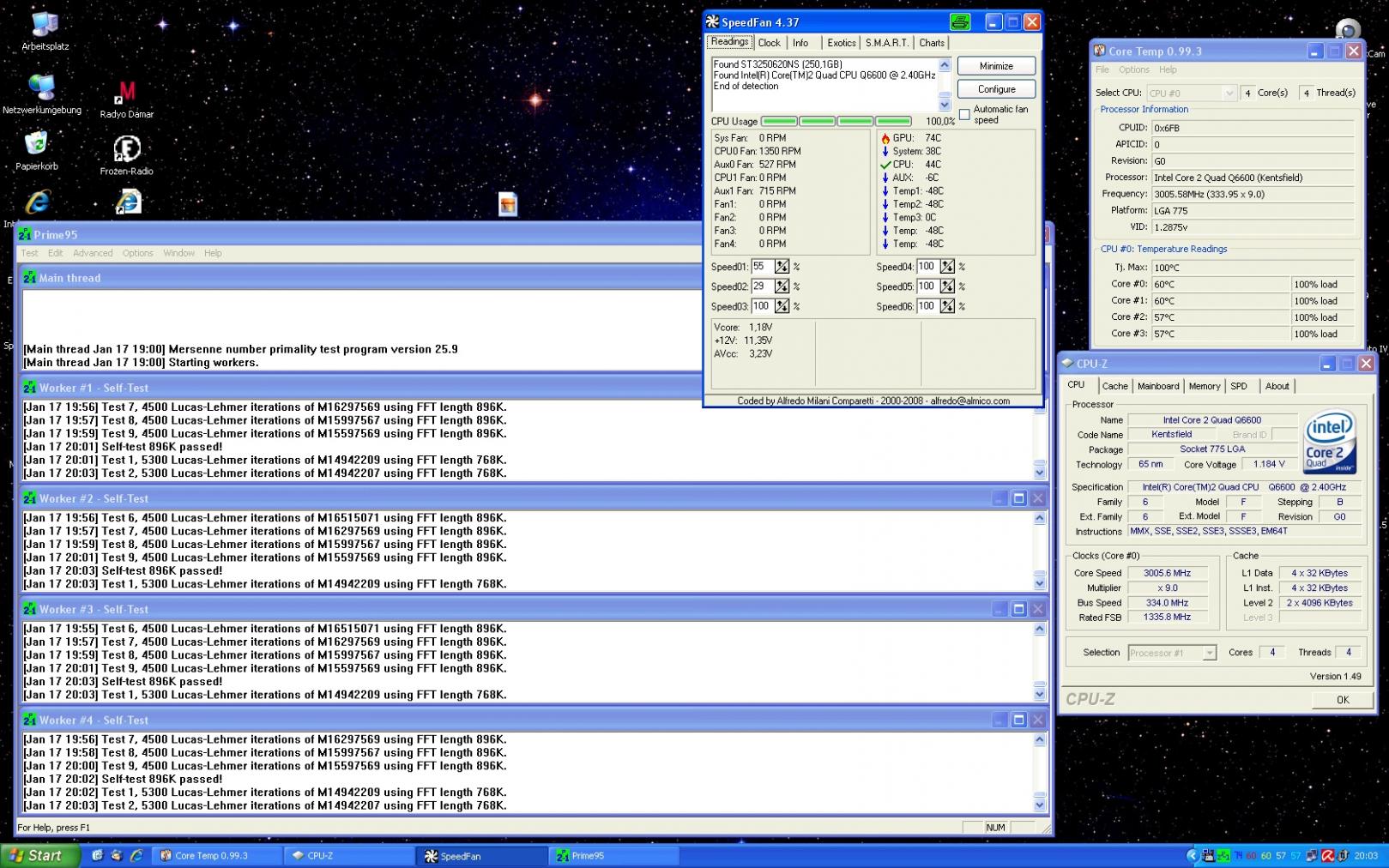

Die Temps lese ich mit CoreTemp aus (siehe Bild)

Ergänzung (15. Mai 2009)

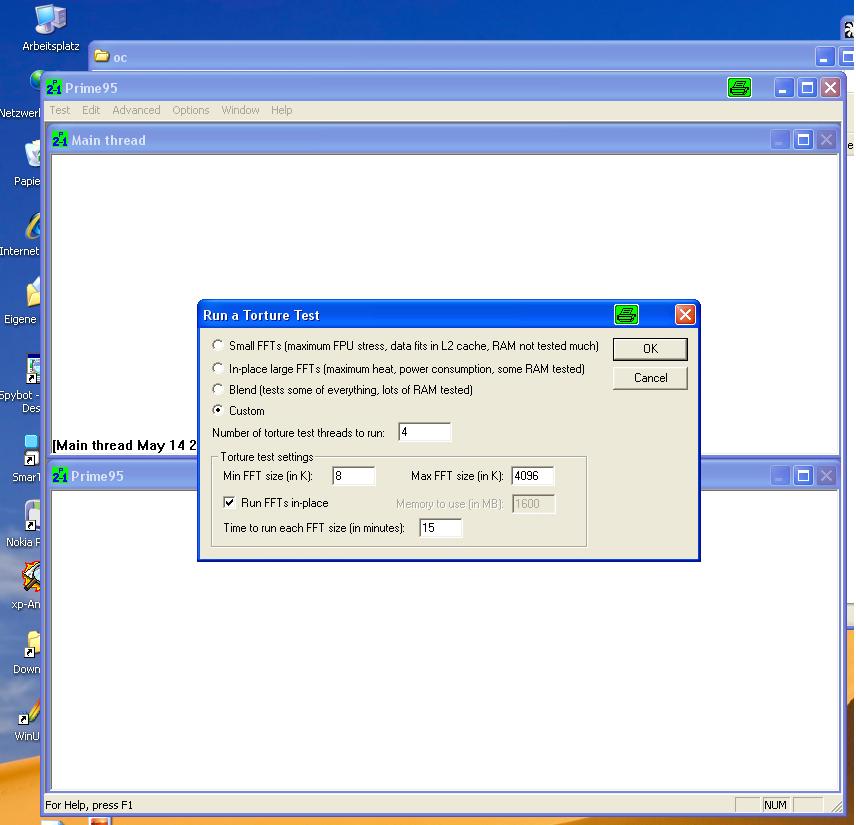

Achja, hier meine Prime95 Einstellung. So lasse ich immer testen.



[brooker]

Ok, dann ist nun nur noch einer instabil. Bitte noch ein wenig mehr Spannung. Lese mal mit CPUZ die Spannung unter Last aus. Das Asus hat einen merklichen V-Drop. Siehe mein Beispiel.



[P4P800]

GPUZ ? Bist du dir da sicher?

oder meinst du CPUZ?

Ja, das Asus VDrop Problem hab ich schon öfters gelesen. Nicht dass mir der CPU abkokelt.



[brooker]

Ja, klar, CPUZ - sorry Schreibfehler. Wie sehen denn die Temps mit den 1,35 Volt unter prime-Last aus?



[P4P800]

Bei 1,3 Volt (VCore) im BIOS, läuft Prime nur wenige Sekunden und dann gibt es nen Neustart.


Derzeit läuft der Q6600 mit 1,2500 Volt VCore super stabil auf 3.0 GHz.



[brooker]

Wie sind die Temps bei 1,35V VCore unter prime-Last?



[P4P800]

67/67/58/58
Dabei ist Worker #3 nach 6 min. abgebrochen.



[brooker]

Oh, schon ordentlich hoch. Du kühlst mit Luft, oder? Naja, lote mal die notwendige Spannung aus und dann sehen wir mal weiter mit den Temps.
Mache für heute erstmal Schluss.



[TerminatorX]

Jo,da stimme ich zu. Für mehr Takt brauchst du hier Spannungen die zu hohe Temps verursachen.
"FATAL ERROR: Rounding was 0.5,expected less than 0.4" bedeutet in den meisten Fällen,dass die VCore immer noch nicht ausreicht.

Und an deiner Stelle würd ich nicht noch höher gehen,höchstens mit einer besseren Kühlung und selbst dann NICHT für den Dauerbetrieb,denn die Spannung ist ja mit 1,35V schon mehr als genug..



[P4P800]

Hab jetzt bei 1,3500 VCore abgebrochen.
Durch den VDrop kommen von den 1,3500 im Windows leider nur 1,2800 an.
Lüfter hab ich auf automatisch (motherboardgesteuert).
Könnte diese auch manuell regeln.

Ergänzung (15. Mai 2009)

Eine Frage, die sich in der Zwischenzeit für mich stellt:

Bringt es was, wenn ich den RAM Teiler von 1:1 auf nun 5:6 stelle?
d.h. statt wie bisher mit FSB 333 und DRAM Frequency DDR2-667 nun auf FSB 333 und DRAM Frequency DDR2-800 laufen lasse`?

Da ich (siehe meine Signatur) DDR2-800er habe, wäre es doch "schade" wenn ich die nur auf DDR2-667 laufen lassen würde.

Hier meine neue 3.0 GHz Einstellung im BIOS:

Bios:
Ai Overclock Tuner [Manual]
CPU Ratio Setting [09.0]
FSB Frequency [333]
FSB Strap to North Bridge [333MHz]
PCI-E Frequency [100]
---
DRAM Frequency [DDR2-800MHz] statt wie bisher DDR2-667 MHz
DRAM Command Rate [2T]
DRAM Timing Control [Manual]
CAS# Latency [ 5 DRAM Clocks]
RAS# to CAS# Delay [ 5 DRAM Clocks]
RAS# Precharge [ 5 DRAM Clocks]
RAS# Active Time [18 DRAM Clocks]
DRAM Static Read Control [Aktiviert]
Ai Clock Twister [Auto]
Transaction Booster [Auto]
---
VCORE Voltage [1.2500]
CPU PLL Voltage [1.50]
FSB Termination Voltage [1.20]
DRAM Voltage [1.80]
North Bridge Voltage [1.25]
South Bridge Voltage [1.050]
