Einleitung

Nach einer langen Zeit der Stille möchte ich euch heute das neue C4-SFX vorstellen. Das Gehäuse kombiniert das traditionelles Hardware-Layout mit dem Sandwich-Layout. Der Name wurde von der deutschen Norm für A4 Briefumschläge abgeleitet. Die Liste der Features ist lang: 280mm Radiator Unterstützung, große Luftkühler, indirekte GPU Kühlung, ITX, DTX, Innenleben kann um 180° gedreht werden, 3 Slot Grafikkarte mit voller Länge, zwei Hardware-Layouts, SFX &SFX-L Unterstützung, PCB Riser usw. Alle diese Features sind verpackt in einem eleganten Gehäuse mit einem Volumen von unter 12 Litern das wie schon das A4-SFX von Lian Li gefertigt wird.



Möglichkeiten

Dieses Kapitel dient zur Erläuterung der unterschiedlichen Hardware und Kühlungskonfigurationen.

Das traditionelle Hardware-Layout, ermöglicht die Installation von 3HE Tower Kühler wie der Noctua U9S oder große Top-Blow Kühler wie der Noctua C14S. Für diese Konfigurationen ist es möglich das Netzteil 90° gedreht zu verbauen. Die Radiatorhalterung ermöglicht die Montage eines 120er, 140er, 240er oder 280er Radiators in der Standarddicke mit standard Lüftern. Beim traditionellen Layout können Grafikkarten mit einer Slotbreite von bis zu 3 Slot und einer Länge von 315mm verbaut werden. Zwei 140mm Lüfter können für eine indirekte Kühlung der Grafikkarte am Boden des Gehäuses verbaut werden. Hierfür müssen die Standardlüfter der Grafikkarte demontiert werden.





Mit dem Sandwich-Layout wird der Focus auf die Grafikkartenkühlung gelegt. Bei diesem finden Karten mit einer Slotbreite von bis zu 3 Slot und einer Länge von 320mm in einem PCB basierendem Riser Platz. Ein 280mm Radiator kann am Gehäuseboden zusammen mit zwei standard Lüftern montiert werden.





Just Flip it

Es ist möglich das Innenleben um 180° zu drehen. Dafür wird die Front gedreht, Gerätefüße und die obere Abdeckung tauschen die Position. Dieses Feature ermöglicht eine bessere Grafikkartenkühlung beim traditionellen Layout oder eine bessere Belüftung des Radiators beim Sandwich-Layout.



Spezifikationen

Gehäuse Maße (H x B x T):
241 x 151 x 329mm, 11.98L
Gesamt Maße: 257 x 151 x 332 (inkl. Gehäusefüße)
Gewicht: 1.5-2 Kg

traditionelles Layout
Grafikkarte:
3 Slot GPU bis zu 315mm Länge
Motherboard: Mini-ITX, DTX
Netzteil: SFX, SFX-L
CPU-Kühler: bis zu 130mm in der Höhe.
Gehäuselüfter: 2x 80mm Rückseite oder 1x92mm Rückseite, 2x120 oder 2x140mm am Boden
Wasserkühlung: bis zu 280mm Radiator mit 140x140x25mm Lüfter

Sandwich Layout
Grafikkarte:
3 Slot GPU bis zu 320mm Länge
Motherboard: Mini-ITX
Netzteil: SFX, SFX-L
Wasserkühlung: ein 240mm Radiator mit 120x120x17mm Lüftern

Laufwerke: 1 x 2.5" HDD/SSD

Powerbutton: hochwertiger Anschaltknopf aus Aluminium

Material: 1.5mm Aluminium (äußere Seitenteile), 1.5mm Aluminium (innere Teile & obere Abdeckung)
Seitenteile: Einfache Lian Li Clip Montage
Farben: Außen eloxiert schwarz oder silber, innen matt schwarz

Riserkarte: PCIe 16x gen4 PCB basiert

Zielpreis: 180-225€



Bilder

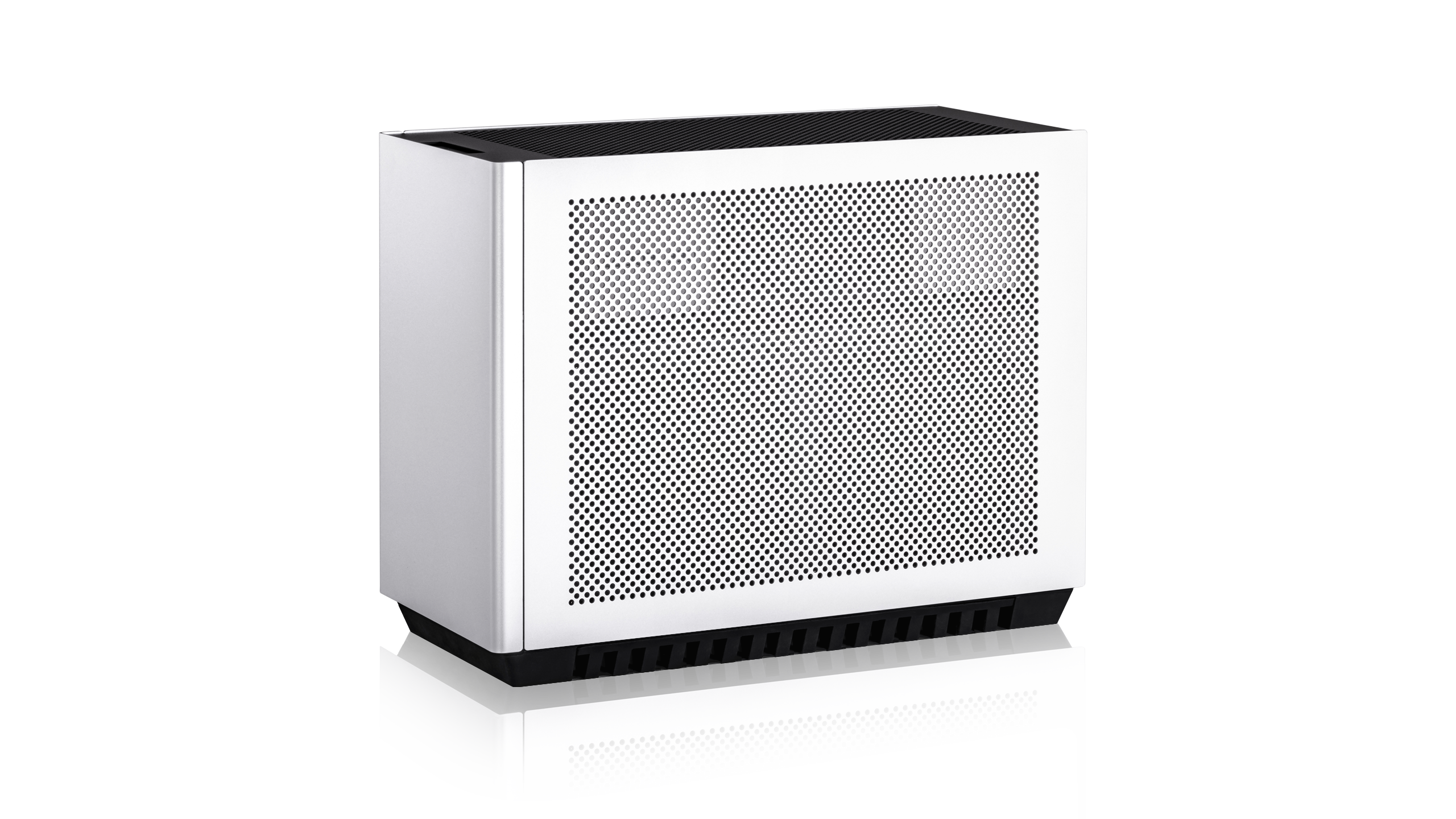

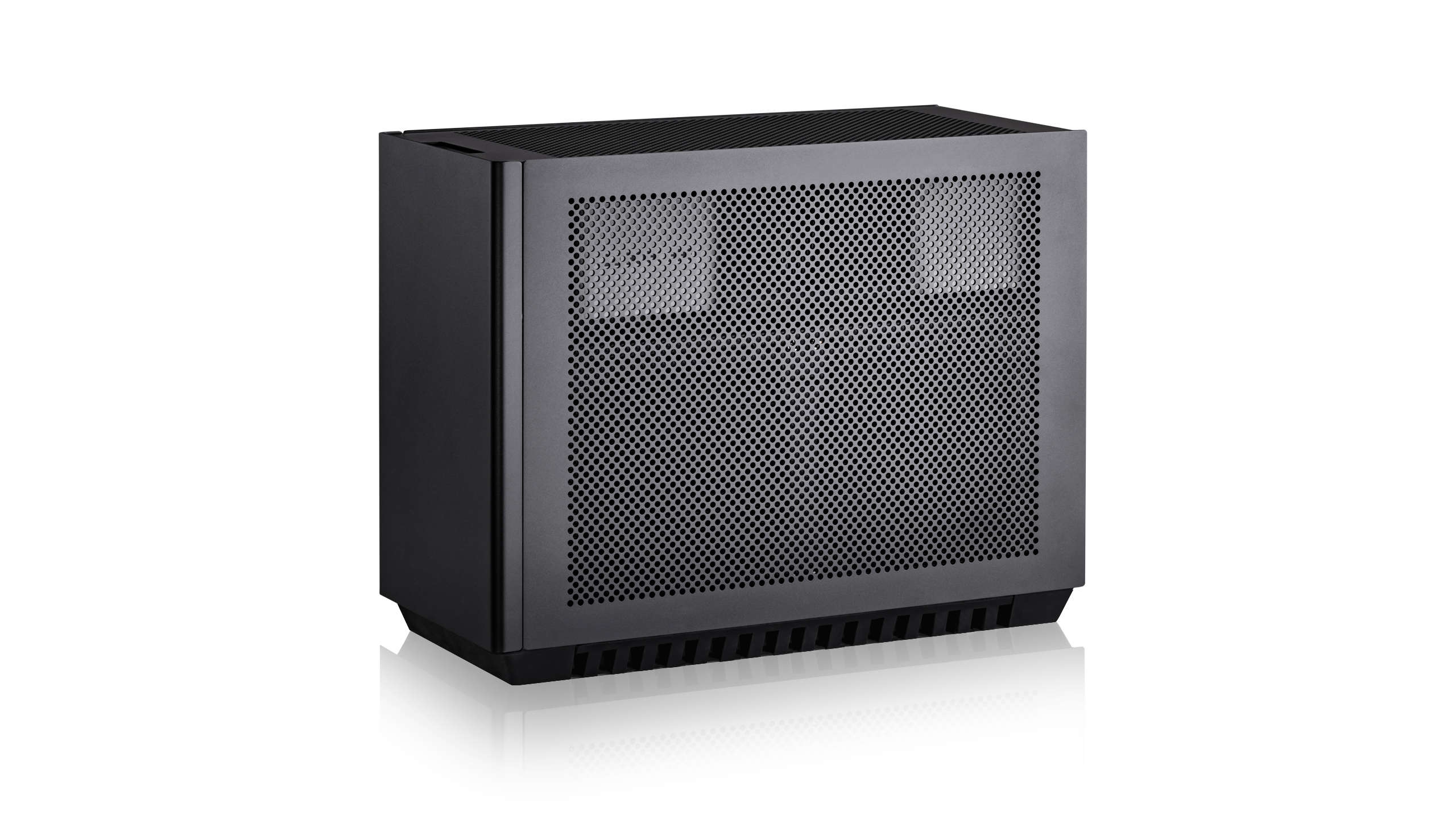

Prototypen Bilder

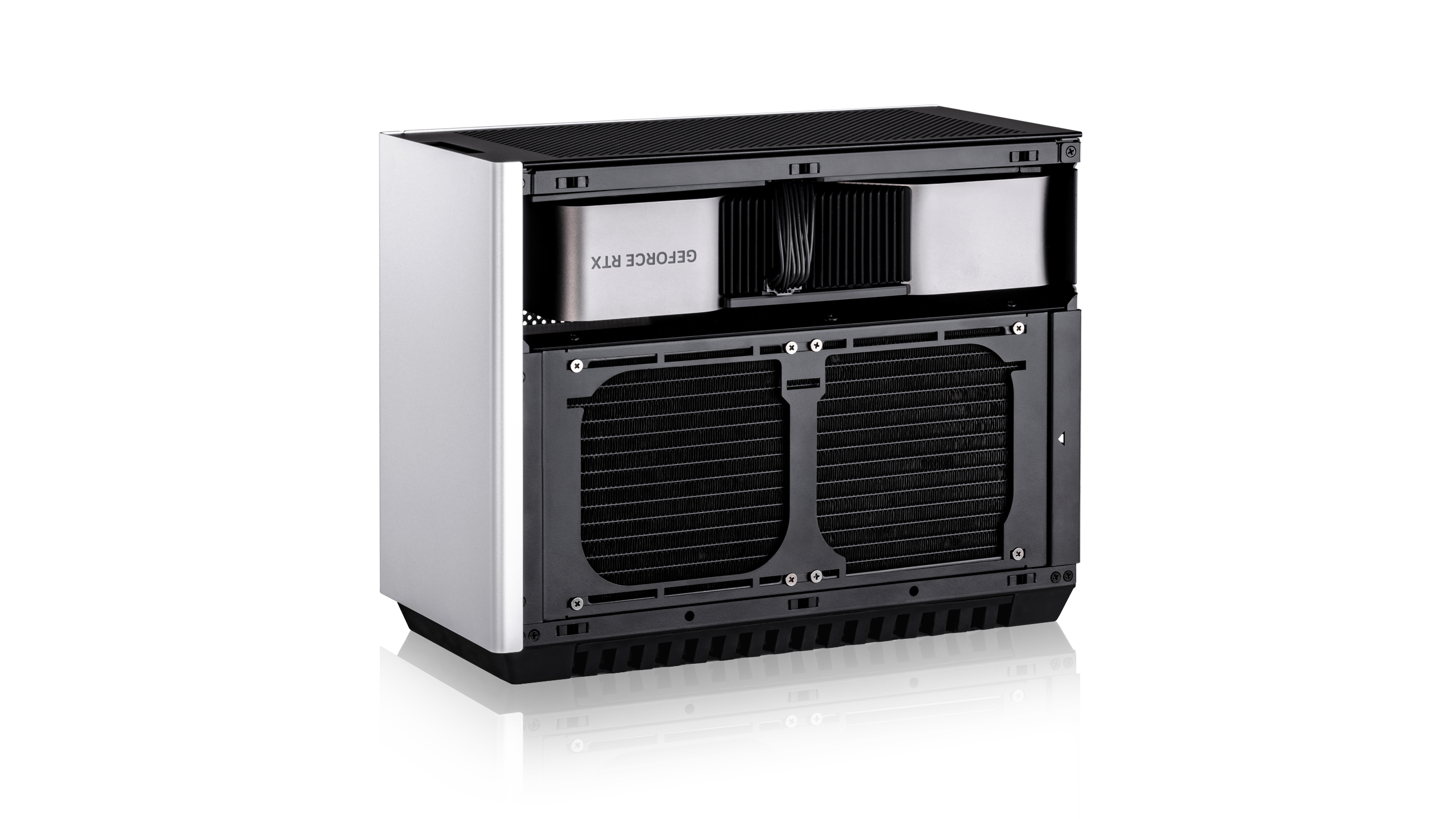

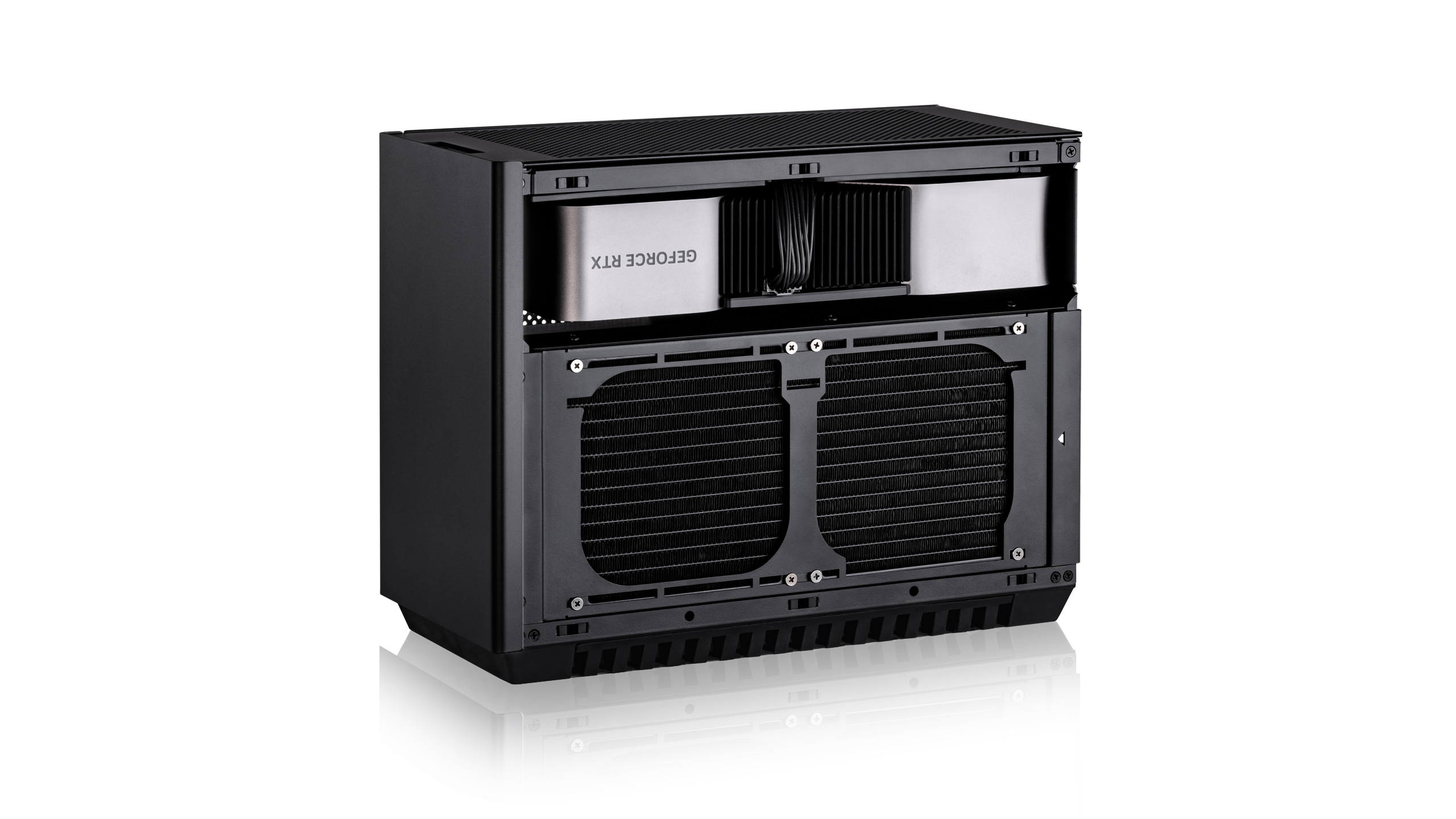

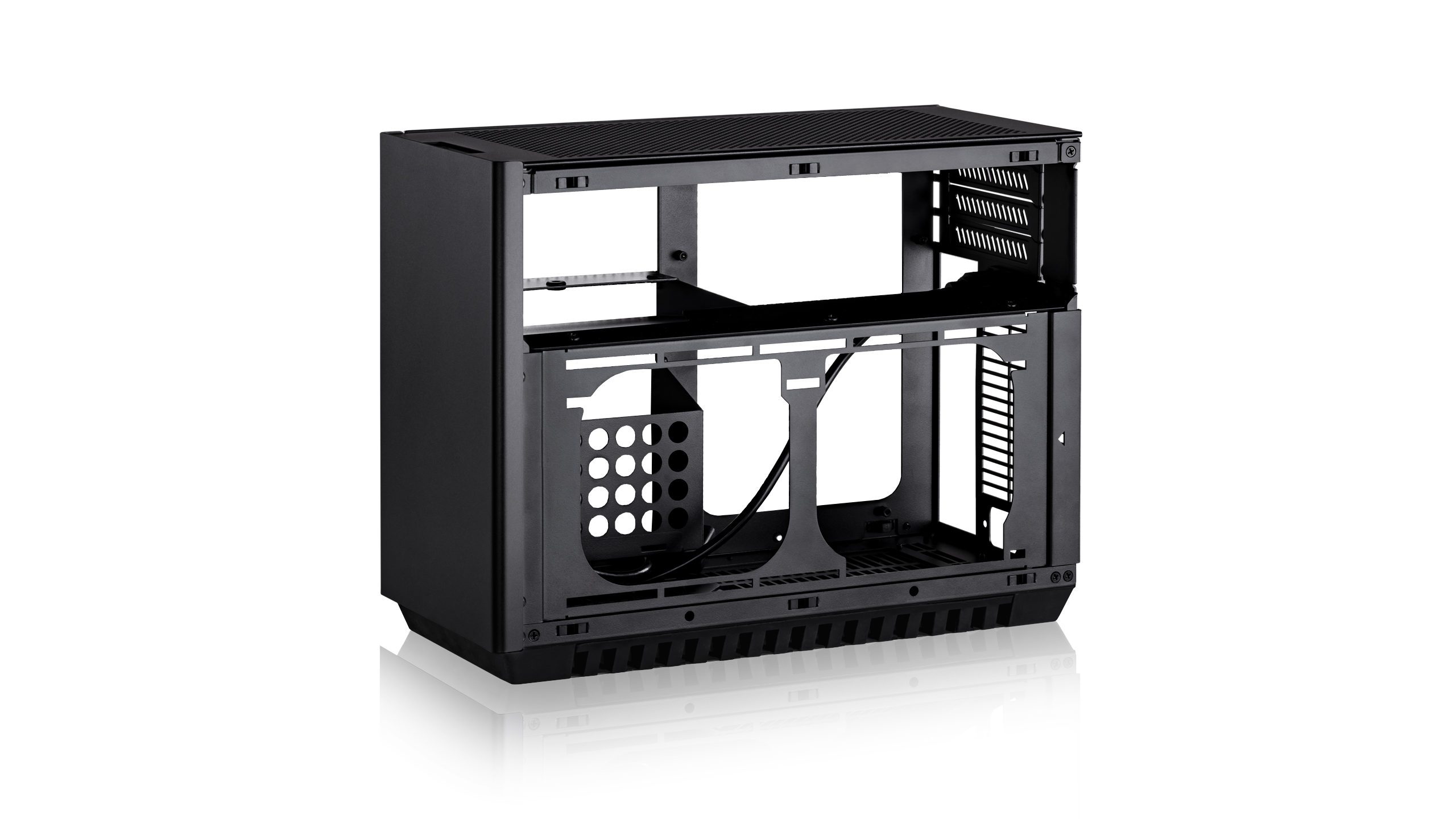

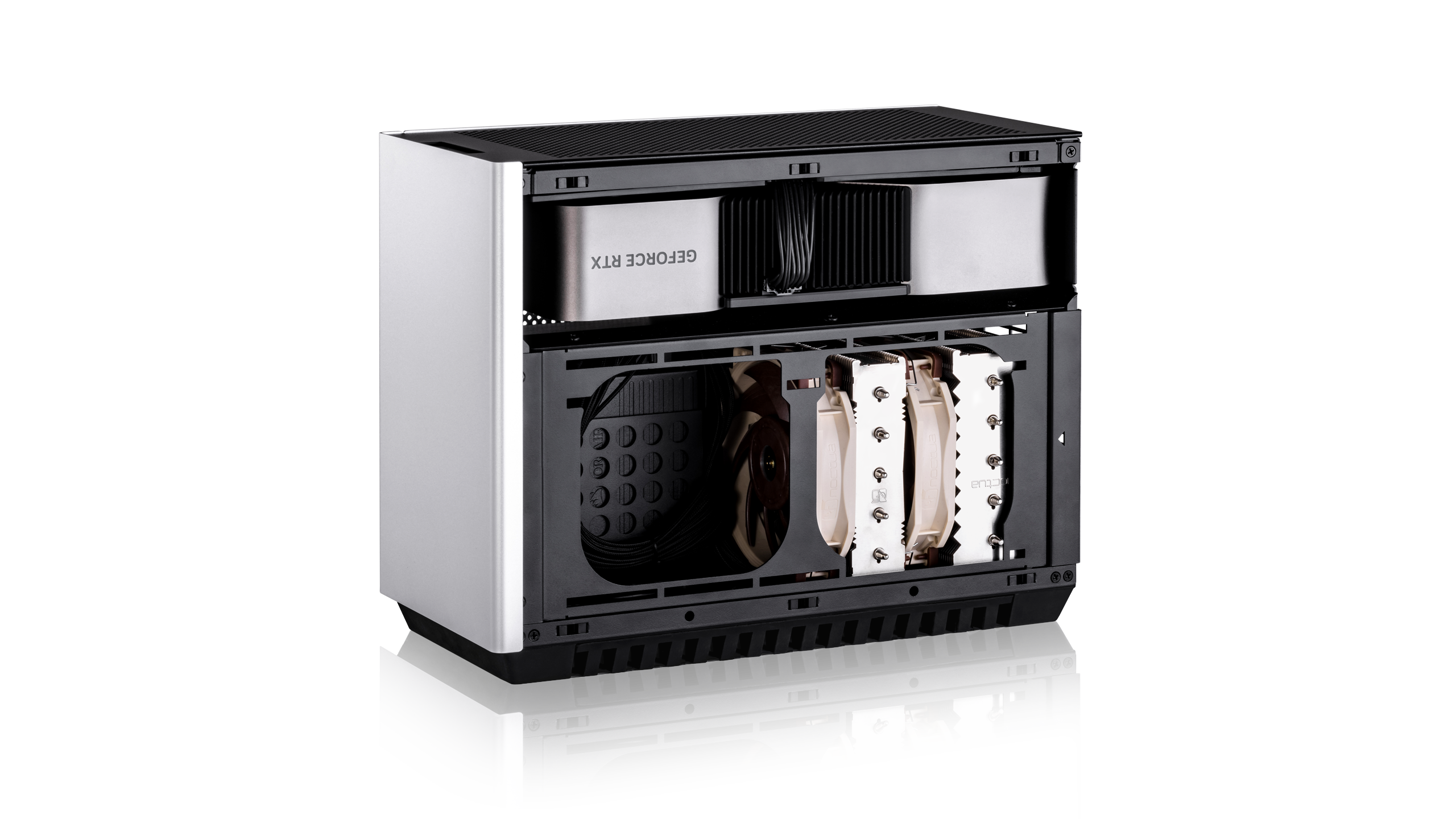

Sandwich Mode

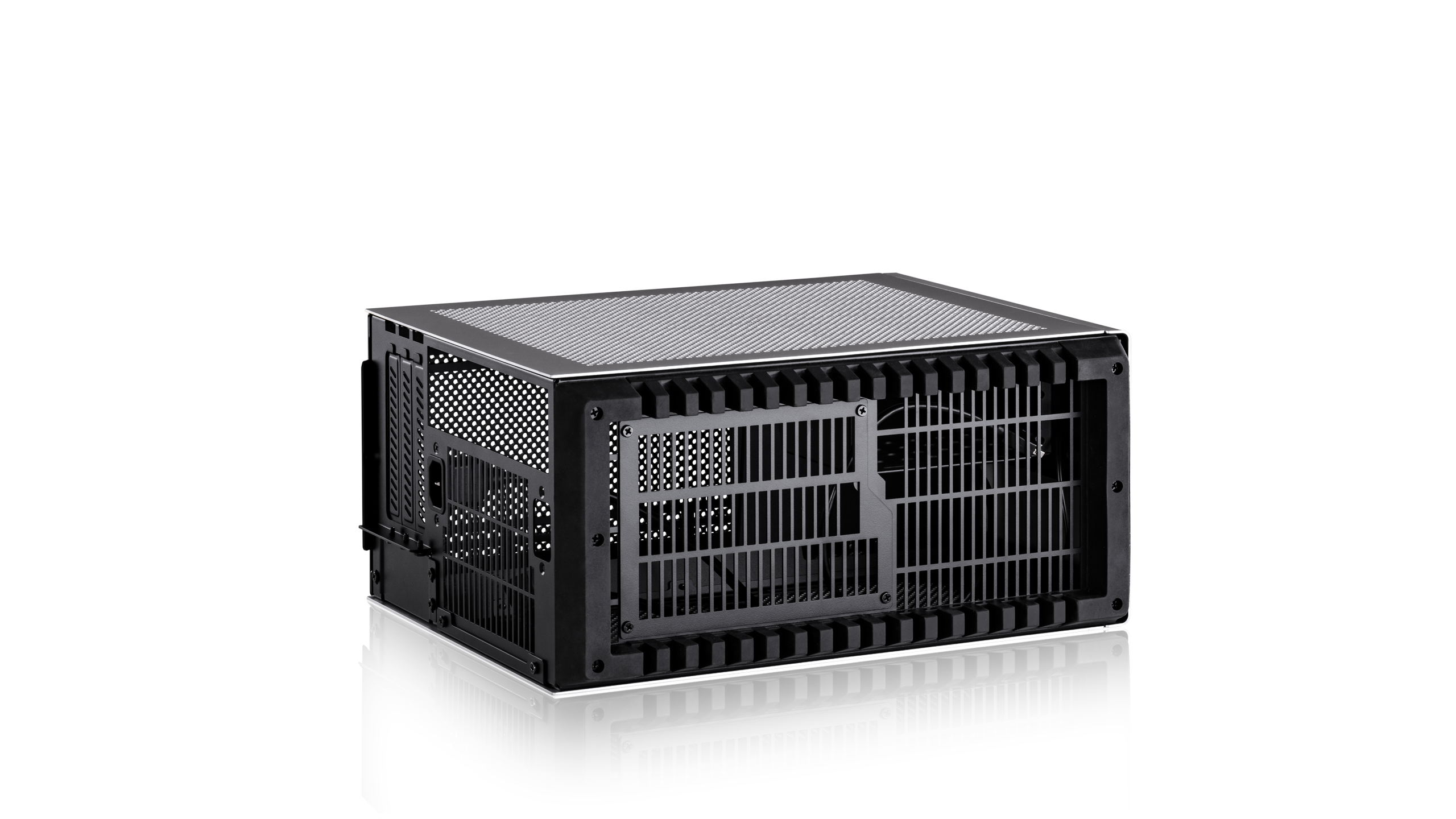

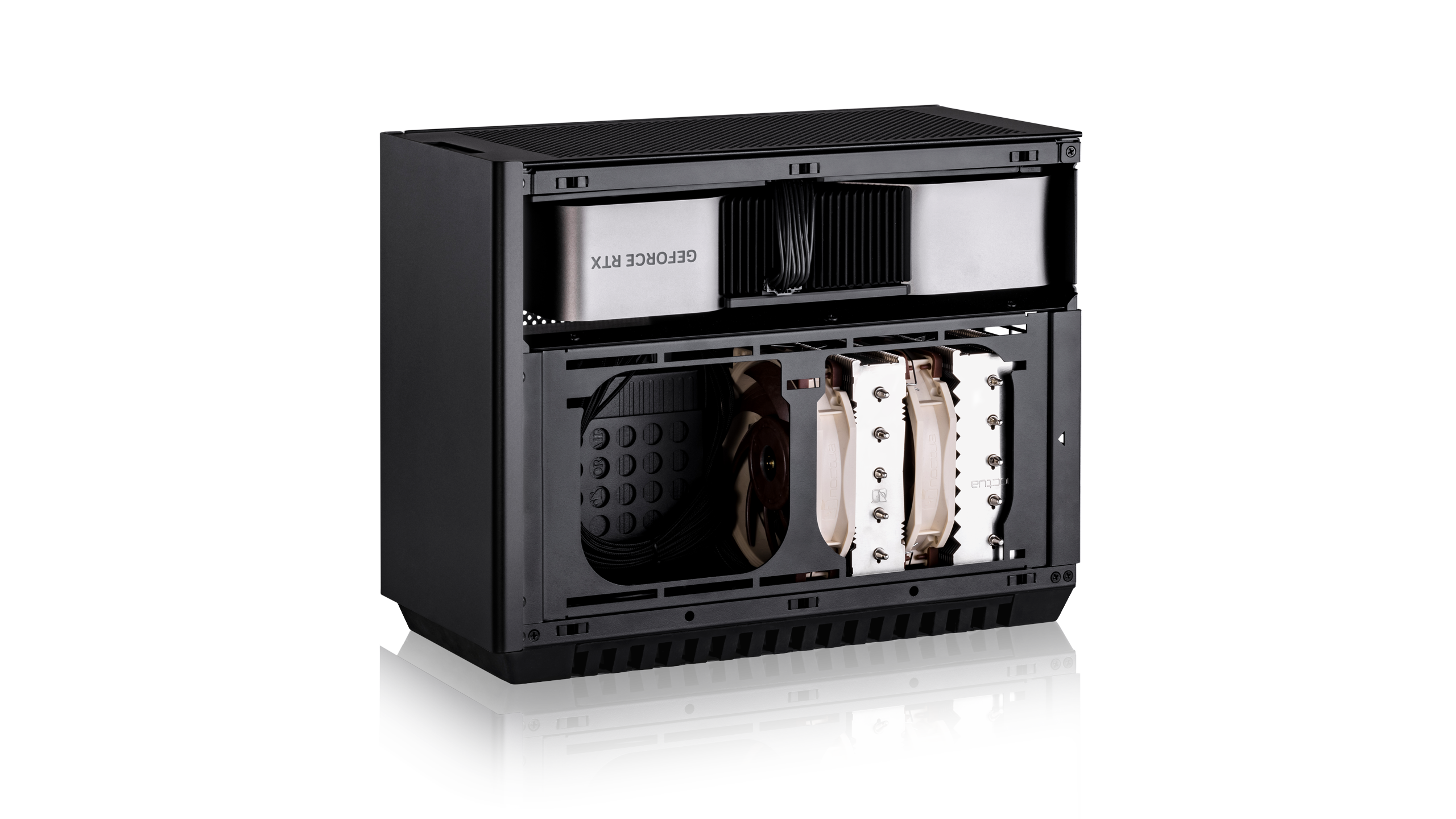

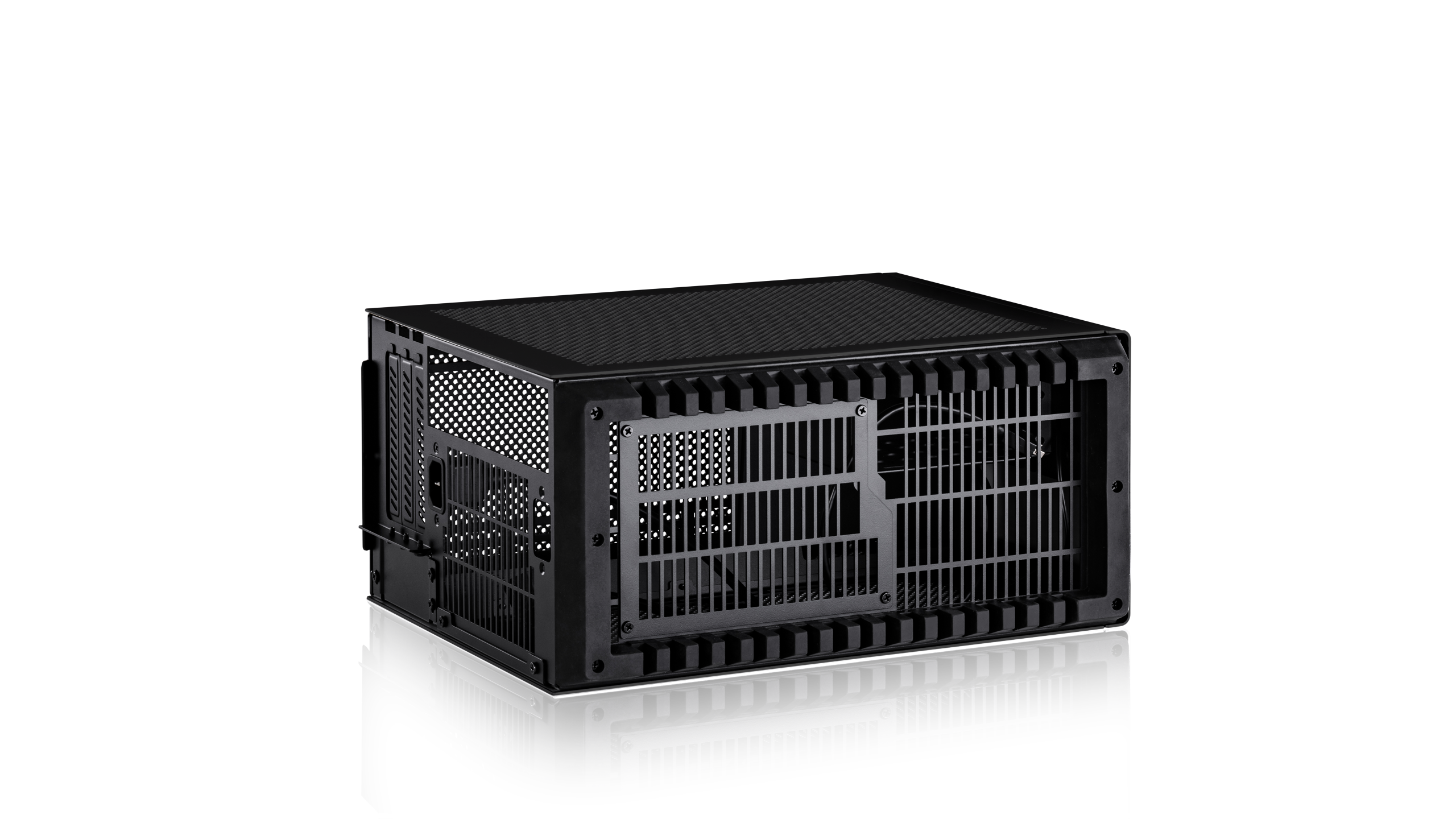

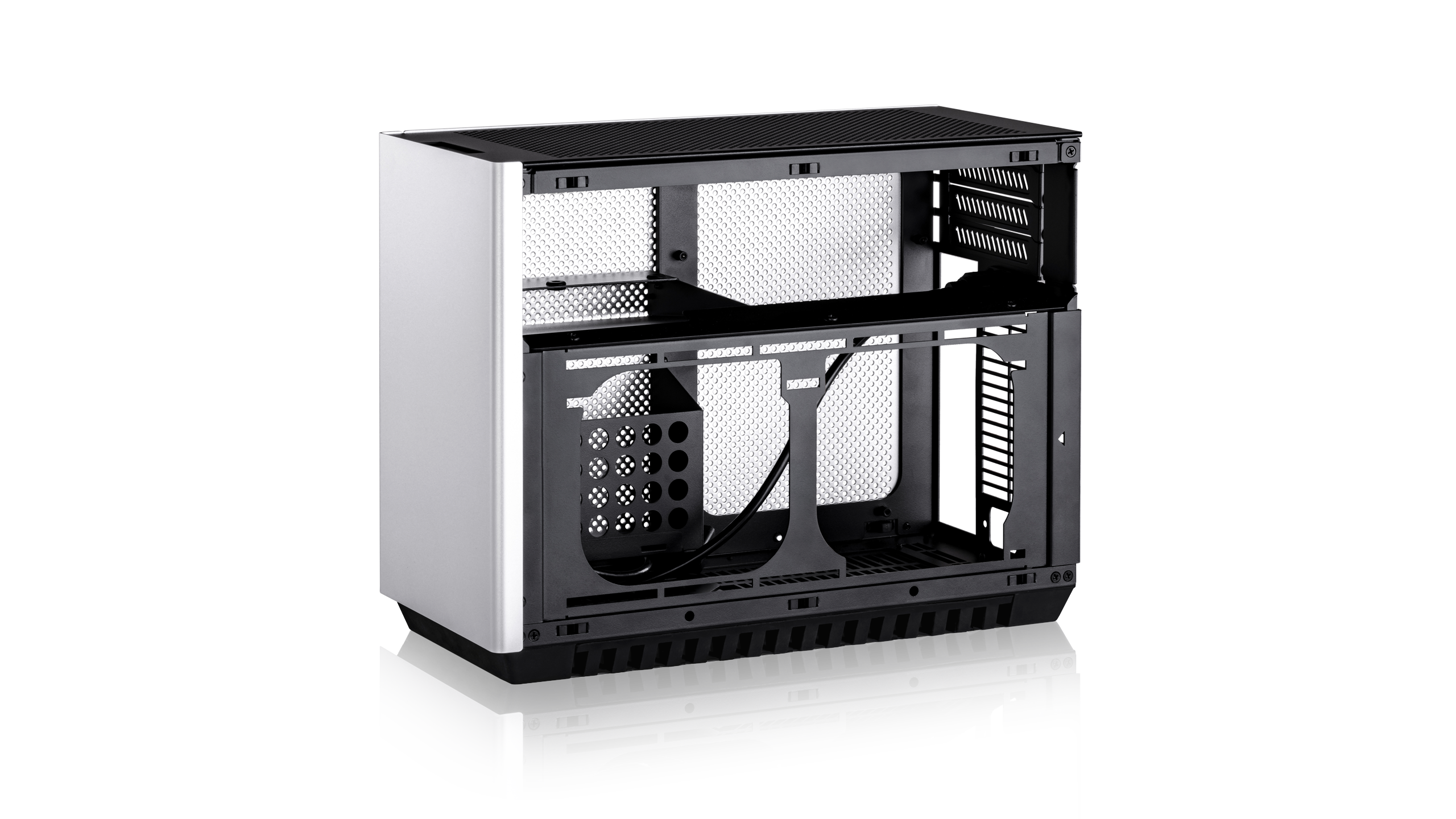

Classic Mode







Die nächsten Schritte
  • Erstellung eines Prototyps
  • Handbuch erstellen
  • Tests des Prototyps
  • Testmuster versenden
  • Medienmaterial erstellen
  • CE-Prüfung


Vielen Dank fürs Lesen und für Eure Unterstützung. Wenn Ihr Fragen oder Anmerkungen habt scheut euch nicht diese zu stellen.
